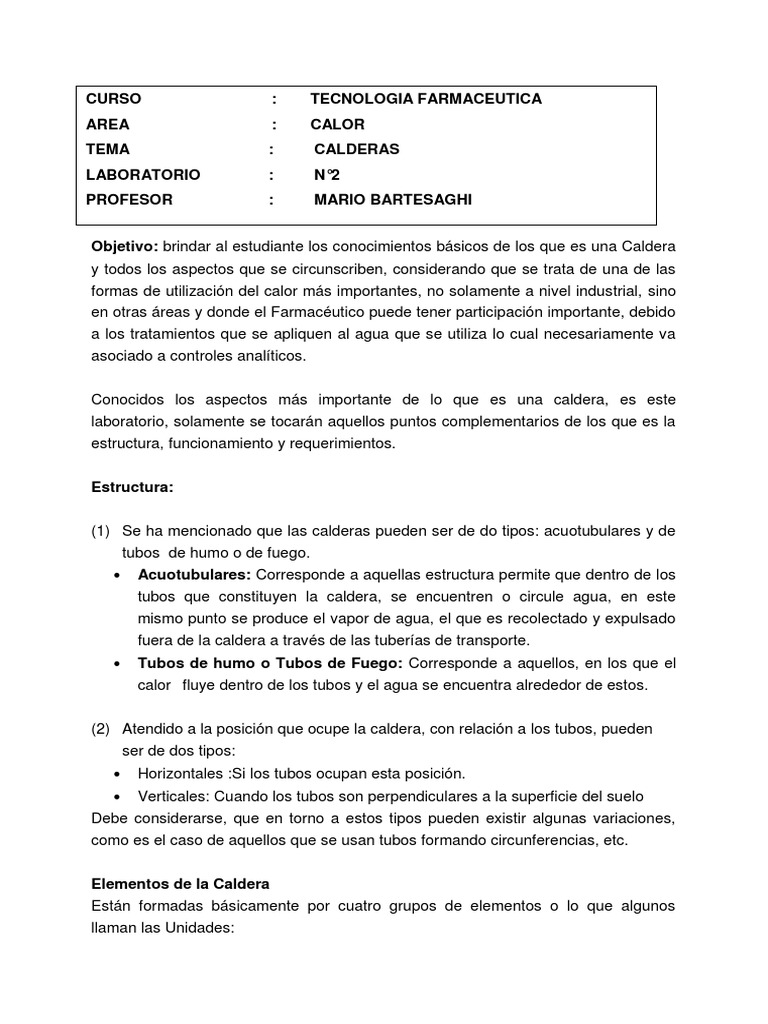

CURSO : TECNOLOGIA FARMACEUTICA

AREA : CALOR
TEMA : CALDERAS
LABORATORIO : N°2
PROFESOR : MARIO BARTESAGHI

Objetivo: brindar al estudiante los conocimientos básicos de los que es una Caldera
y todos los aspectos que se circunscriben, considerando que se trata de una de las
formas de utilización del calor más importantes, no solamente a nivel industrial, sino
en otras áreas y donde el Farmacéutico puede tener participación importante, debido
a los tratamientos que se apliquen al agua que se utiliza lo cual necesariamente va
asociado a controles analíticos.

Conocidos los aspectos más importante de lo que es una caldera, es este

laboratorio, solamente se tocarán aquellos puntos complementarios de los que es la
estructura, funcionamiento y requerimientos.

Estructura:

(1) Se ha mencionado que las calderas pueden ser de do tipos: acuotubulares y de

tubos de humo o de fuego.
 Acuotubulares: Corresponde a aquellas estructura permite que dentro de los
tubos que constituyen la caldera, se encuentren o circule agua, en este
mismo punto se produce el vapor de agua, el que es recolectado y expulsado
fuera de la caldera a través de las tuberías de transporte.
 Tubos de humo o Tubos de Fuego: Corresponde a aquellos, en los que el
calor fluye dentro de los tubos y el agua se encuentra alrededor de estos.

(2) Atendido a la posición que ocupe la caldera, con relación a los tubos, pueden
ser de dos tipos:
 Horizontales :Si los tubos ocupan esta posición.
 Verticales: Cuando los tubos son perpendiculares a la superficie del suelo
Debe considerarse, que en torno a estos tipos pueden existir algunas variaciones,
como es el caso de aquellos que se usan tubos formando circunferencias, etc.

Elementos de la Caldera
Están formadas básicamente por cuatro grupos de elementos o lo que algunos
llaman las Unidades:
(a) Unidad de Generación de Calor:
Llamado también como Hogar de la Caldera, Corresponde a la parte o al área
donde se produce el quemado del combustible, está formado por los siguientes
elementos:
 Inyector de combustible
 Sistema de encendido
 Visor
 Cámara de combustión
 A esto se adiciona al Tanque de Combustible y la Bomba de inyección, .
elementos que están fuera de la caldera.

(b) Unidad de Generación de Vapor

Corresponde a la parte donde se produce el vapor de agua y está formado por 1 los
elementos siguientes:
 Tubos
 Sistemas de alimentación de agua
 Sistema dé recolección de vapor
 Llaves o válvulas de purga
 Adicionalmente se considera a la Cisterna de Agua tratada y la Bomba de
alimentación de agua.

(c) Unidad de Transporte

Corresponde a todos aquellos elementos que permiten transportar el vapor de agua
desde la caldera hasta las zonas de utilización, conformada principalmente por
tuberías de acero, de paredes gruesas y resistentes, así como por todos aquellos
sistemas ( válvulas) que controlan la dilatación de estos tubos y evitan la pérdida de
presión. Igualmente se considera all1amado Sistema de Retorno, es decir un
conjunto de tuberías que recolectan el vapor de agua no utilizado o los condensados
y lo retornan a la caldera.

(d) Unidad de Control

Corresponde a un conjunto de elementos y aditamentos que permiten controlar cada
una de las unidades de la caldera y a la vez hacen que esta funcione en forma
automática. Está integrada por los siguientes elementos:

 Control de quemado automático de niveles de agua y de alimentación de

agua .
 Visor de nivel de agua
  Manómetro de presión
 Control automático de presiones, máxima y mínima
 Válvula de seguridad
 Tablero de mando.

Funcionamiento
El funcionamiento esta basada a la demanda o al uso del vapor de agua y gira en
torno a las presiones y niveles de agua:
1. Se inicia el ingreso de agua, hasta su nivel máximo.
2. Se produce el encendido del combustible, en tanto se va generando vapor
hasta que se alcanza la presión máxima produciéndose el apagado del
combustible.
3. Se produce la salida del vapor hasta que la presión desciende al mínimo, lo
que produce encendido del combustible y si es necesario la alimentación de
agua.

Requerimiento
El principal requerimiento de la caldera es el agua, la cual debe estar
convenientemente tratada, para evitar:
 Corrosión
 Producción inadecuada de vapor
 Accidentes

TAREA PARA LOS ALUMNOS

1) Establecer si existe diferencia en lo que se refiere a la producción entre

calderos acuotubulares y de tubos de humo.
2) Establecer qué se hace con el vapor no utilizado en el condensado.
3) Revisar qué medidas se toman para evitar la pérdida de calor en el vapor de
agua generado.
4) Investigar sobre algunas características de las calderas y los requerimientos
no tratados en la clase.
5) ¿qué cree que ocurriría si empleamos agua potable?
6) ¿Cree usted que existen diferentes calidades de vapor?. Explique.
7) ¿Cuáles son las aplicaciones del vapor generado por el caldero?
8) ¿Existe algún tipo de Reglamento que contemple la seguridad en el uso del
caldero?
