Previo N.

º 04 del Laboratorio de Circuitos de

Telecomunicaciones: El Mezclador con par
diferencial

Facultad de Ingeniería Eléctrica y Electrónica

Universidad Nacional de Ingeniería Lima, Perú
URL del padlet: https://padlet.com/ahuamacctom/oxomyhj9kymyohvs

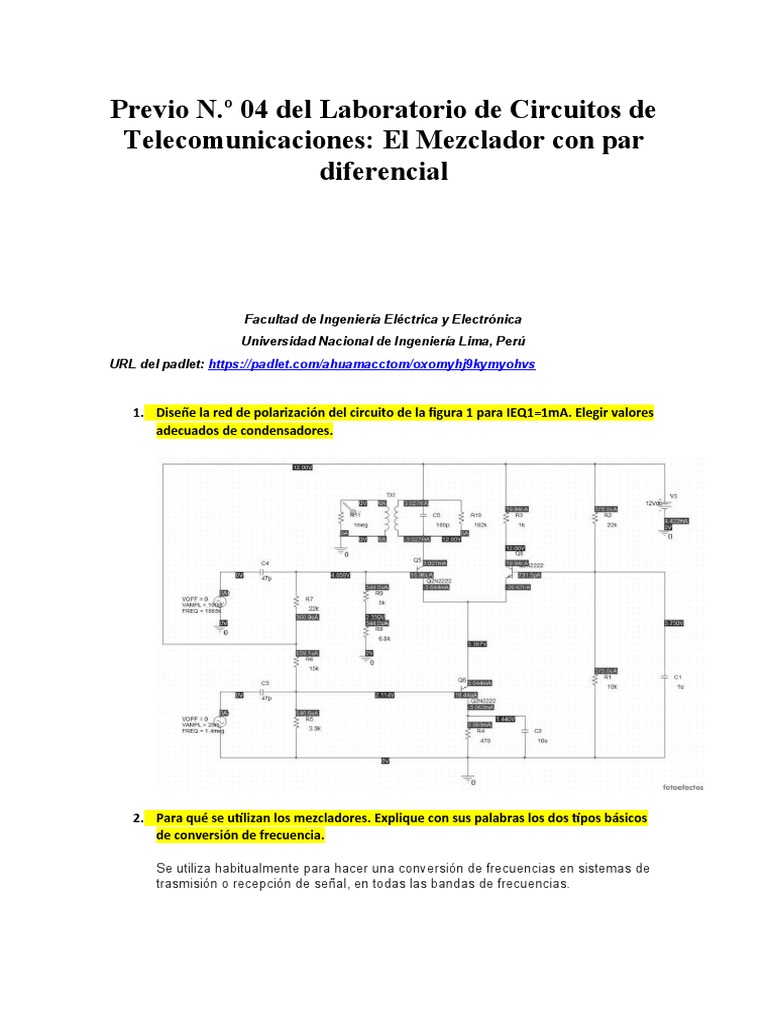

1. Diseñe la red de polarización del circuito de la figura 1 para IEQ1=1mA. Elegir valores
adecuados de condensadores.

2. Para qué se utilizan los mezcladores. Explique con sus palabras los dos tipos básicos
de conversión de frecuencia.

Se utiliza habitualmente para hacer una conversión de frecuencias en sistemas de

trasmisión o recepción de señal, en todas las bandas de frecuencias.
 La ganancia de conversión (gain) sucede cuando la potencia de la señal de salida
es mayor que la potencia de la señal de entrada (mezclador activo).

 Las pérdidas de conversión (conversión loss) suceden cuando la potencia de la

señal de salida es inferior a la potencia de la señal de entrada (mezclador pasivo). Se
observa que cuando hay pérdidas, la cantidad resultante será negativa.

3. Describa con sus palabras el circuito de la experiencia.

En el laboratorio se entenderá el funcionamiento del mezclador con par diferencial,

el cual consta de:
 3 transistores BF494
 Bobina roja, negra, amarilla de AM
 4 condensadores electrónicos
 Resistencias
 1 condensador cerámico
 potenciómetros (10K y 100K)
 1 osciloscopio
 1 generador de funciones
 1 multímetro digital
 1 fuente de alimentación de 30V.


 En el presente circuito, se contará con una bobina roja,negra y amarilla de AM la
cual esta parametrizada en los valores de la tabla mostrada a continuación.

Una vez determinada las características de la bobina como ( Lin, Cin, Rp, Q y BW),
procedemos a introducir los valores de V1, f1, el cual será el oscilador de 1.4 MHz,
la entrada V2, f2, es acoplada al  generador de RF a una frecuencia de 1.4 +/-
0.455 MHz.
Una vez puestos estos parámetros tales como, V2 = 100 mVp y V1= 0,
procederemos a hallar los valores de ” Vo” variando la frecuencia.

4. Identifique diferencias entre el mezclador y multiplicador.

La función del mezclador es trasladar en frecuencia la señal de entrada, manteniendo la

amplitud relativa de sus componentes espectrales. En el receptor se traslada desde la RF hasta
una frecuencia inferior predeterminada, la frecuencia intermedia o FI, mezclándola con la
señal del oscilador local, un tono a ωOL. Esa operación es la que se muestra en la figura 5.10, el
espectro de la señal original centrado sobre la frecuencia portadora, ωRF, se desplaza hasta
quedar centrado en ωFI = ωRF – ωOL. En el emisor setro mezclador realiza la operación
inversa, pero aquí nos centramos en el receptor.
El mezclador ideal consiste de un multiplicador y un filtro paso banda, aunque en el receptor
se puede emplear un paso bajo, tal como se muestra en la figura 5.11

En electrónica , un multiplicador de frecuencia es un circuito electrónico que genera una señal

de salida cuya frecuencia de salida es un armónico (múltiplo) de su frecuencia de entrada. Los
multiplicadores de frecuencia consisten en un circuito no lineal que distorsiona la señal de
entrada y, en consecuencia, genera armónicos de la señal de entrada. Un filtro de paso de
banda posterior selecciona la frecuencia armónica deseada y elimina los armónicos
fundamentales no deseados y otros armónicos de la salida.

Los multiplicadores de frecuencia se utilizan a menudo en sintetizadores de frecuencia y

circuitos de comunicaciones . Puede ser más económico desarrollar una señal de frecuencia
más baja con dispositivos de menor potencia y menos costosos, y luego usar una cadena de
multiplicador de frecuencia para generar una frecuencia de salida en el rango de onda
milimétrica o de microondas . Algunos esquemas de modulación, como la modulación de
frecuencia, sobreviven a la distorsión no lineal sin efectos negativos (pero los esquemas como
la modulación de amplitud no lo hacen).
