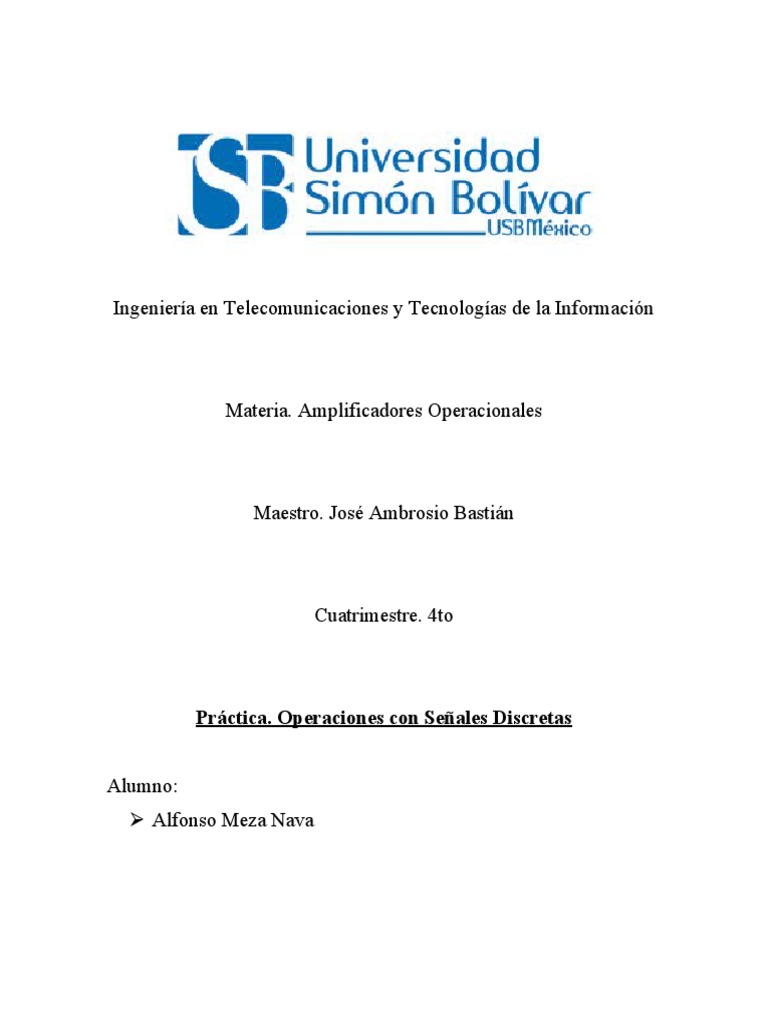

Ingeniería en Telecomunicaciones y Tecnologías de la Información

Materia. Amplificadores Operacionales

Maestro. José Ambrosio Bastián

Cuatrimestre. 4to

Práctica. Operaciones con Señales Discretas

Alumno:
 Alfonso Meza Nava
Teoría
Un comparador es un circuito basado en un amplificador operacional especializado que
compara dos voltajes de entrada y produce una salida que siempre está en uno de dos
estados, lo que indica la relación mayor o menor entre las entradas.

En aplicaciones menos críticas, un amplificador operacional que funciona sin

realimentación negativa (en lazo abierto) a menudo se utiliza como comparador. Aun
cuando los amplificadores operacionales son mucho más lentos y carecen de otras
características especiales, disponen de una ganancia en lazo abierto muy alta, lo que les
permite detectar diferencias muy pequeñas en las entradas.

Opmap 741
El término amplificador operacional ó "op-amp" (del inglés
operational-amplifier), se refiere a la clase de amplificadores
acoplados DC de alta ganancia, con dos entradas y una simple
salida. La versión de circuito integrado moderno está constituida por
el famoso op-amp 741. Algunas de las características de esta versión
de IC son:
 Alta ganancia, del orden de un millón.
 Alta impedancia de entrada y baja impedancia de salida.
 Se usa con alimentación partida, normalmente +/-15V.
 Se usa con realimentación, dando una ganancia determinada
por la red de realimentación.
Detector de Nivel
Circuito:

Este circuito es muy parecido al anterior, lo que cambia es la posición de la resistencia, lo

cual no cambia mucho en el espectro que generan las señales.
Espectro resultante:
En este circuito lo que sucede es que la señal de salida está determinada por la señal de
entrada, más que nada por lo voltajes introducidos.
La señal resultante, debido al opamp, será disparada en cuanto pase el voltaje que pase por
las dos resistencias, mientras el voltaje sea menor, éste permanecerá en cero, pero en cuanto
pase el voltaje que pasa por ahí, la señal resultante se irá para arriba. La señal resultante, su
espectro dependerá completamente del voltaje.

Referencias:
 https://www.studocu.com/es-mx/document/universidad-autonoma-de-
guadalajara/electronica-digital/ensayos/comparador-con-histeresis-lm741/3010695/view
 http://www.ti.com/lit/ds/symlink/lm741.pdf
 http://hyperphysics.phy-astr.gsu.edu/hbasees/Electronic/opamp.html
