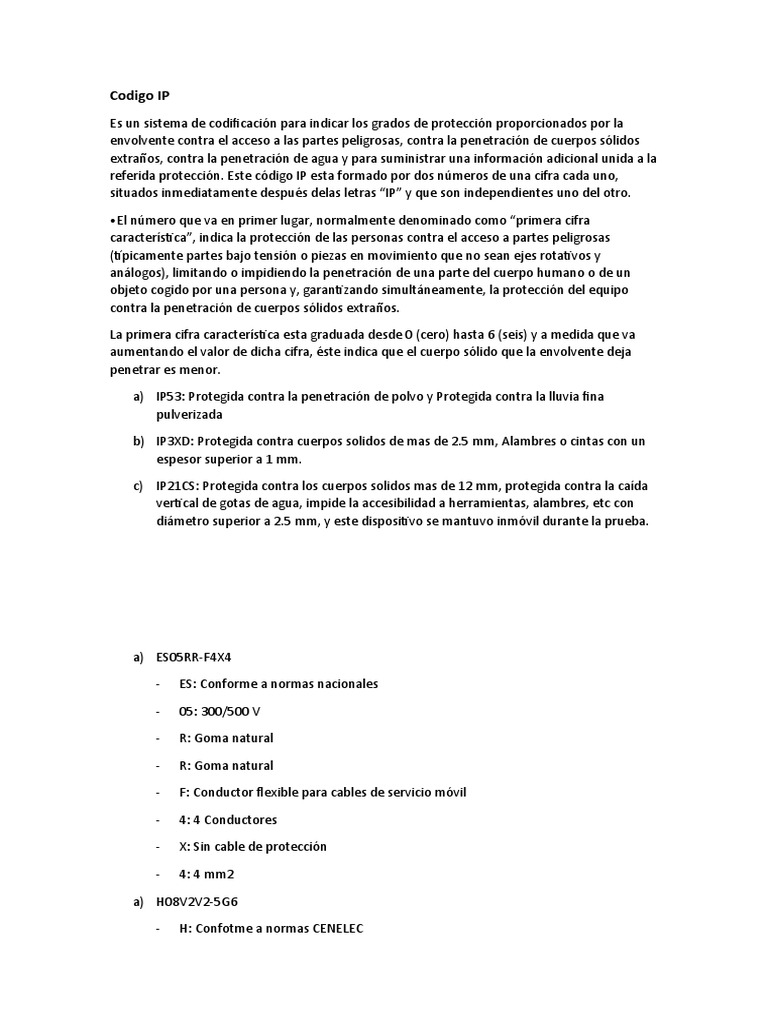

Codigo IP

Es un sistema de codificación para indicar los grados de protección proporcionados por la

envolvente contra el acceso a las partes peligrosas, contra la penetración de cuerpos sólidos
extraños, contra la penetración de agua y para suministrar una información adicional unida a la
referida protección. Este código IP esta formado por dos números de una cifra cada uno,
situados inmediatamente después delas letras “IP” y que son independientes uno del otro.

•El número que va en primer lugar, normalmente denominado como “primera cifra
característica”, indica la protección de las personas contra el acceso a partes peligrosas
(típicamente partes bajo tensión o piezas en movimiento que no sean ejes rotativos y
análogos), limitando o impidiendo la penetración de una parte del cuerpo humano o de un
objeto cogido por una persona y, garantizando simultáneamente, la protección del equipo
contra la penetración de cuerpos sólidos extraños.

La primera cifra característica esta graduada desde 0 (cero) hasta 6 (seis) y a medida que va
aumentando el valor de dicha cifra, éste indica que el cuerpo sólido que la envolvente deja
penetrar es menor.

a) IP53: Protegida contra la penetración de polvo y Protegida contra la lluvia fina

pulverizada

b) IP3XD: Protegida contra cuerpos solidos de mas de 2.5 mm, Alambres o cintas con un
espesor superior a 1 mm.

c) IP21CS: Protegida contra los cuerpos solidos mas de 12 mm, protegida contra la caída
vertical de gotas de agua, impide la accesibilidad a herramientas, alambres, etc con
diámetro superior a 2.5 mm, y este dispositivo se mantuvo inmóvil durante la prueba.

a) ES05RR-F4X4

- ES: Conforme a normas nacionales

- 05: 300/500 V

- R: Goma natural

- R: Goma natural

- F: Conductor flexible para cables de servicio móvil

- 4: 4 Conductores

- X: Sin cable de protección

- 4: 4 mm2

a) H08V2V2-5G6

- H: Confotme a normas CENELEC

 - 07: 450/750

- V2: Mezcla PVC 90º

- V2: Mezcla PVC 90º

- 5: 5 conductores de cobre

- G: Uno de ellos de protección

- 6: 6 mm2 de sección

a) H07BV4-R1X150

- H: conforme a normas CENELEC

- 07: 450/750

- B: Goma de etileno-propileno

- V4: PVC reticulado

- R: Rígido circular de varios alambres cableados

- 1: 1 conductor

- X: sin cable de protección

- 150: 150 mm2
