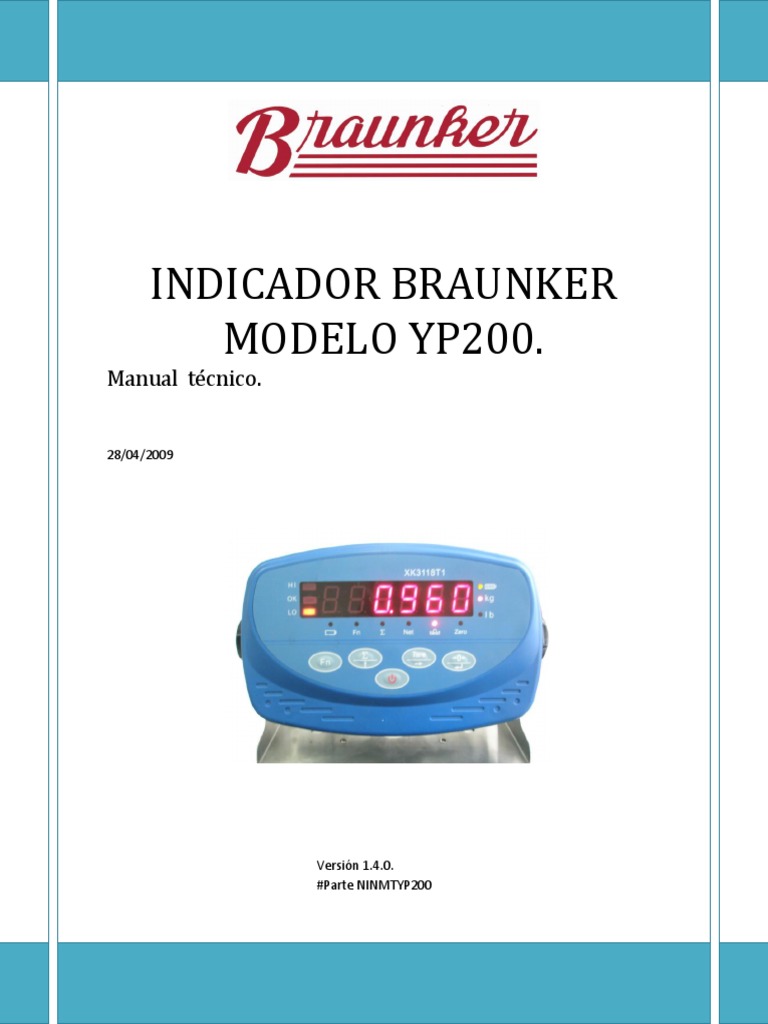

INDICADOR BRAUNKER

MODELO YP200.
Manual técnico.

28/04/2009

Versión 1.4.0.
#Parte NINMTYP200
 INDICADOR BRAUNKER MODELO YP200.

MANUAL DE AJUSTE.

1. EL EQUIPO DEBERA DE ESTAR DEBIDAMENTE CONECTADO A LA CELDA DE CARGA

COMO SE DESCRIBE EN LA SIGUIENTE FIGURA.

Asignación de pines de celda de carga.

3 ① +Exc.
2 4 ② -Exc.

1 5 ③ Shield

④ +Señal

⑤ -Señal

Vista trasera del conector DIN 5.

Figura 2. Conexión a celda de cuatro cables (Sin líneas de sense o sensibilidad).

2. El equipo deberá de estar alimentado por 110 VAC o con la batería recargable.

3. Asegúrese que el equipo este encendido y haya pasado el auto test.

Para encender, mantenga presionado el botón de encendido por más de tres
segundos. Este botón esta en el panel frontal.

Página 2
 INDICADOR BRAUNKER MODELO YP200.

4. Retire la cubierta del push botón de ajuste en la parte trasera.

5. Presione el push botón con algún objeto con punta (No punzo cortante). Un
zumbido se escuchara al momento de entrar al modo de ajuste.
6. En el display del YP200 leerá la siguiente información en forma intermitente.

CAL
Presione la tecla de [Cero/Enter] para aceptar el inicio del ajuste de la báscula.

7. Al aceptar se entrara al modo de selección de división mínima, en forma

intermitente se verá lo siguiente en el display

E 05
Seleccione el tamaño de la división. Las opciones son 01, 02, 05, 10, 20, 50. Para
cambiar entre una y otra de las opciones anteriores, presione la tecla de sumatoria.

Una vez elegida la división mínima deseada presione la tecla Cero/Enter para
aceptar

8. Lo siguiente será elegir el número de cifras significativas a la derecha del punto,

la imagen siguiente es la que identifica esta parte del proceso.

D C 0 . 000
05
Página 3
 INDICADOR BRAUNKER MODELO YP200.

Las opciones posibles son 0.000, 0, 0.0, 0.00 navegue usando la tecla sumatoria.

Para aceptar el número de cifras significativas a la derecha del punto presione la

tecla Cero/Enter

9. Con esto daremos paso a la introducción de la capacidad máxima de la bascula,

el mensaje que identifica esta parte del proceso es la siguiente (En el caso que en
el punto número 8 hayamos elegido DC 0.000)

F 1 0. 0 0 0
Para establecer el valor de capacidad máxima usamos la tecla de sumatoria para
cambiar el digito que parpadea, para cambiar a la siguiente posición utilice la
tecla de Tara.

Una vez establecida la capacidad máxima, presione la tecla Cero/Enter

10. El paso siguiente es el ajuste del cero. El mensaje en el display es el siguiente.

noLoAd
Página 4
 INDICADOR BRAUNKER MODELO YP200.

Asegúrese que la bascula este libre y sin rozamientos. Para aceptar el cero de la
báscula, presione la tecla de Cero/Enter.

11. El paso final, será agregar el peso en masas patrón para el ajuste de la báscula, el
mensaje siguiente será exhibido por un instante.

AddLoAd
12. A continuación usando las teclas de sumatoria y tara, introduzca el peso de
ajuste y acepte con la tecla de Cero/Enter.
13. Si todo es correcto, saldrá a modo de pesaje, debiendo coincidir el peso de
ajuste con el peso leído en el display del indicador.

PARAMETROS DE AUTO CERO.

INGRESE AL INDICADOR EN MODO DE CALIBRACION USANDO EL PUSH BOTON DE LA

PARTE TRASERA.

1. EN EL DISPLAY LEERA LA PALABRA CAL EN FORMA INTERMITENTE.

2. PRESIONE LA TECLA DE SUMATORIA.
3. EN EL DISPLAY LEERA ZERO EN FORMA INTERMITENTE.
4. PRESIONE LA TECLA ENTER PARA INGRESAR.
5. EN EL DISLAY LEERA ZoT 0.5 EN FORMA INTERMITENTE.
a. Usando la tecla de sumatoria desplácese entre las diferentes opciones de
tiempo que podemos establecer de seguimiento de cero, este va desde
0.0 segundos hasta 4.0 segundos, una vez en la opción correcta presione
la tecla enter.
6. En seguida en el display leerá en forma intermitente mt 2. Esto es el
movimiento. Esto solo se aprecia si el indicador esta mandando a través del
puerto en la opción de acumulación. Aquí se establece el número de divisiones
mínimas que se toman como estables para poder mandar el peso. Las opciones
son 0, 2, 4, 10, 20 y 100.

Página 5
 INDICADOR BRAUNKER MODELO YP200.

7. A continuación leerá en el display At 4 en forma intermitente. Estas son las

divisiones de cero que será posible enviar a cero. Las opciones son, sin
seguimiento (--), 0, 2, 4, 10, 20, 100. Esto son divisiones mínimas.

TABLA DE ERRORES.

Lectura en el Significado.
Display

Excede el rango de cero.

Err 01 La bascula no puede mandar a cero la carga sobre la bascula, libérela y
reintente la operación de mandar a cero.

Err 02 No cumple con el requerimiento de acumulado.

Err 03 Sobre peso (Sobre carga)

Página 6
 INDICADOR BRAUNKER MODELO YP200.

La báscula está recibiendo mayor carga a la capacidad máxima de la

báscula.

Peso no estable durante procedimiento de ajuste.

Err 04 Reinicie el procedimiento de ajuste y espere a que la báscula pierda todo el
movimiento por efecto de cargar las masas patrón sobre la plataforma.

Error de carga en calibración. Peso demasiado bajo o problemas en la sección

de conversión Analógica digital.
Err 05 Deberá ajustar mínimo con el 20% de la carga máxima, por ejemplo si son
1000, deberá de ajustar con 200 kilos, si no se consigue arreglar el problema,
contacte a su distribuidor.

Dato de memoria leído con error, Memoria de datos dañada

Err 09
Contacte s a su distribuidor.

Error en el sector de arranque, SCM dañado.

Err 10
Contacte a su distribuidor.

No enciende el indicador:

1. La batería debe ser recargada.

2. Si está conectado y no enciende:
2.1. Asegúrese que haya voltaje en el contacto.
2.2 Si no enciende bajo ninguna circunstancia contacte a su centro de servicio.
3. Si enciende solamente conectado a la línea de 110VAC pero no con bateria, es
probable que la batería haya concluido su ciclo de vida. Reemplácela por una
nueva.
