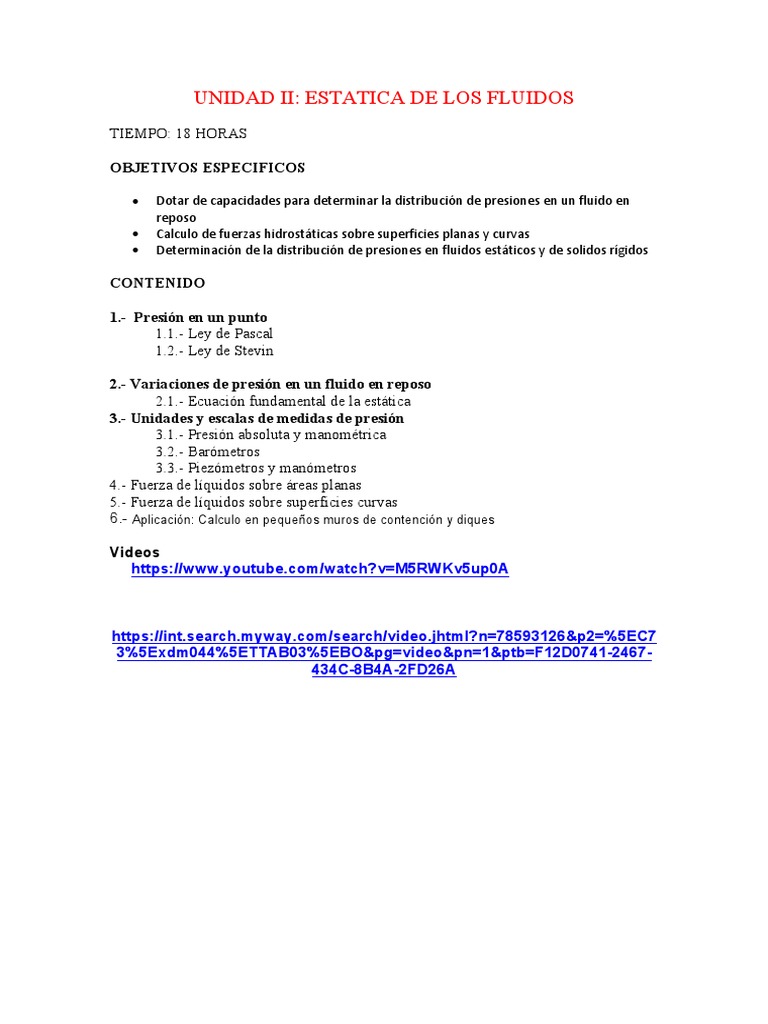

UNIDAD II: ESTATICA DE LOS FLUIDOS

TIEMPO: 18 HORAS

OBJETIVOS ESPECIFICOS

 Dotar de capacidades para determinar la distribución de presiones en un fluido en

reposo
 Calculo de fuerzas hidrostáticas sobre superficies planas y curvas
 Determinación de la distribución de presiones en fluidos estáticos y de solidos rígidos

CONTENIDO

1.- Presión en un punto

1.1.- Ley de Pascal
1.2.- Ley de Stevin

2.- Variaciones de presión en un fluido en reposo

2.1.- Ecuación fundamental de la estática
3.- Unidades y escalas de medidas de presión
3.1.- Presión absoluta y manométrica
3.2.- Barómetros
3.3.- Piezómetros y manómetros
4.- Fuerza de líquidos sobre áreas planas
5.- Fuerza de líquidos sobre superficies curvas
6.- Aplicación: Calculo en pequeños muros de contención y diques

Videos
https://www.youtube.com/watch?v=M5RWKv5up0A

https://int.search.myway.com/search/video.jhtml?n=78593126&p2=%5EC7
3%5Exdm044%5ETTAB03%5EBO&pg=video&pn=1&ptb=F12D0741-2467-
434C-8B4A-2FD26A
 UNIDAD # 2

ESTATICA DE LOS FLUIDOS

La estática de los fluidos, es la parte de la hidráulica que estudia el comportamiento de un fluido, cuando no hay
desplazamiento entre sus partículas, con lo que las fuerzas tangenciales son nulas

En los líquidos en reposo, no existen esfuerzos cortantes, solo existen fuerzas normales de presión

La presión de un fluido se transmite con igual intensidad en todas direcciones y actúa de forma normal a
, cualquier superficie plana.
3.1

Presión en un punto

Estos esfuerzos normales de presión son importantes en la hidráulica aplicada. Nos permite diseñar estructuras, es
necesario calcular la magnitud y la posición de estas fuerzas

La intensidad media de la presión se define como la fuerza F, ejercida sobre una unidad de área.

donde: F= fuerza normal a la superficie, A= área

La presión real que se encuentra en una posición dada se llama presión absoluta, y se mide en relación con el vacío
absoluto (es decir, presión cero absoluto). La mayoría de los instrumentos para medir la presión se calibran para
que den una lectura de cero en la atmósfera.

Si consideramos en el interior de cierta masa líquida una presión de volumen V, (ver figura) limitada por la superficie
A, si dA representa un elemento de área en esta superficie y dF la fuerza que en ella actúa (perpendicularmente);

Algunos manómetros básicos.

De modo que indican la diferencia entre la presión absoluta y la presión atmosférica local. Esta diferencia se llama
presión manométrica. Las presiones por abajo de la atmosférica se conocen como presiones de vacío y se miden
con instrumentos de vacío que indican la diferencia entre la presión atmosférica y la absoluta. Las presiones
absolutas, manométrica y de vacío son todas cantidades positivas y están interrelacionadas por:
El termino vacío se utiliza para indicar que en un espacio la presión es menor que la atmosférica
Se entiende por presión atmosférica, a la presión reinante en el aire.

La presión atmosférica media es de 101325 pascales (101,3 kPa), a nivel del mar, donde 1 atm = 1,01325 bar =
101325 Pa = 1,033 kgf/cm2

3.2 Presión absoluta y Manométrica

Si se mide la presión con respecto al cero absoluto, se denomina presión absoluta; cuando se mide con respecto a
la presión atmosférica como base, se denomina presión manométrica. Esto se debe a que prácticamente todos los
medidores de presión registran cero cuando están expuestos a la atmósfera, por lo que miden la diferencia entre la
presión del fluido al que están conectados y la del aire circundante. Así, si un fluido tiene una presión de 5.5kPa y si
la presión atmosférica normal es de 101.3kPa, su presión absoluta será Pabs=5.5+101.3=106.8kPa.
Si la presión está por debajo de la presión atmosférica, se denomina presión de vacío, y su valor manométrico es la
cantidad por debajo de la presión atmosférica a que se encuentra. Lo que se denomina un «vacío elevado» es en
realidad una presión absoluta baja. Un vacío perfecto correspondería al cero absoluto de presión.
Todo valor de presión absoluta es positivo, debido a que un valor negativo indicaría una tensión, lo que
normalmente se considera imposible en cualquier fluido Las presiones relativas son positivas si se encuentran por
encima de la presión atmosférica y negativas si son de vacío.

De la exposición anterior se deduce la siguiente relación:

Pabsoluta = Atmosférica + Prelativa

Donde Prelativa puede tener valor positivo (presión manométrica) o negativo (presión de vacío).
Los manómetros son instrumentos que utilizan columnas de líquidos para medir presiones. Describiremos tres
instrumentos de este tipo, que se muestran en la Figura a fin de ilustrar su uso. En la parte (a) vemos el manómetro
de tubo en U: que se emplea para medir presiones relativamente pequeñas. En este caso la presión dentro de la
tubería se puede determinar definiendo un Punto 1 en el centro de la tubería y un punto 2 en la superficie de la
columna de la derecha. Luego. utilizando la ecuación:

p1 - yz1 = p2
Puesto que p2 = 0 (se escoge presión manométrica; si se desea la presión absoluta, se debe escoger p2 = patm) y z2 -
z1 = h.

p1 = h

(a) Manómetro de tubo en U (presiones pequeñas);

(b) Manómetro de tubo en “U” (presiones grandes);
(c) Micro manómetro (cambios de presión muy pequeños)
La figura (b) muestra un manómetro empleado para medir presiones relativamente grandes ya que podemos
escoger un valor muy grande de γ2; por ejemplo, podríamos seleccionar el valor para el mercurio, de modo que γ2
= 13.6 γagua. La presión puede determinarse introduciendo tres puntos como se indica. Esto es necesario porque
la ecuación se aplica en todos los puntos de un fluido; γ debe ser constante. El valor de γ cambia bruscamente en el
punto 2; por ello, escribimos:
p1 - p2 = (z2 – z1)
p2 - p3 = (z3 – z2)

Si sumamos estas ecuaciones y hacemos que p3 = 0 (se usa la presión manométrica), obtenemos:
p1 = 1(z2 – z1) + 2(z3 – z2)
= - 1h + 2H

En el análisis anterior reconocemos que (en la figura b), la presión en el punto 2’ es igual a la presión en el punto 2,
ya que ambos puntos están a la misma altura en el mismo fluido arriba de un nivel de referencia que pasa por la
base horizontal del manómetro.
En la figura “c” se muestra un micro manómetro que se usa para medir cambios de presión muy pequeños. Si
introducimos cinco puntos como se indica, podemos escribir
p1 - p2 = (z2 – z1)
p2 - p3 = (z3 – z2)
p3 - p4 = (z4 – z3)
p4 - p5 = (z5 – z4)

Si sumamos estas ecuaciones y hacemos que p5 = 0 tenemos:

p1 = 1(z2 – z1) + 2(z3 – z2) + 3(z4 – z3) + 2(z5 – z4)
= 1(z2 – z1) + 2(z5 – z2) + (3 – 2) (z4 – z3)
= 1(z2 – z1) + 2h + (3 – 2)H
Observe que en todas las ecuaciones anteriores para los tres manómetros hemos identificado todas las interfaces
con un punto. Esto siempre es necesario al analizar un manómetro. El micro manómetro puede medir cambios de
presión de poca magnitud porque un pequeño cambio de presión en p produce una desviación H relativamente
grande. El cambio de H debido a un cambio en p puede determinarse utilizando la ecuación anterior. Supongamos
que p1 aumenta en Δp1 y, por ello, z2 disminuye en Δz; entonces, h y H también cambian. Aprovechando el hecho de
que una disminución de z2 va acompañada por un aumento en z5 podemos determinar que el aumento en h de 2Δz
y, de forma similar, suponiendo que los volúmenes se conservan, se puede demostrar que H aumenta en 2ΔzD2/d2.

Por tanto, podemos evaluar un cambio de presión Δp1 a partir de los cambios en las desviaciones como sigue:
( 3   2 )2zD 2
p1   1 (z )   2 (2z ) 
d2

H 2zD 2 / d 2

La tasa de cambio de H con p1 es Ap1 p1

H 2D 2 / d 2

Utilizando la ecuación anterior, tenemos p1   1  2 2  2( 3   2 ) D / d
2 2

3.3 Unidades y escalas de medida de la presión

Cuando se han de tener en cuenta para pequeñas diferencias “dh” en elevación, la ley de variación de la presión
puede escribirse en la forma: dp  dh
El signo negativo indica que la presión disminuye al aumentar la altitud. Considerando “h” positiva hacia arriba.
3.4 Presión Expresada como la altura de un fluido

p
h
La altura de presión “h” representa la altura de un fluido homogéneo que produzca la presión dada 

Imagine un depósito de líquido abierto cuya superficie no experimenta presión, aunque en realidad la presión
mínima sobre cualquier superficie de líquido es la presión de su propio vapor. Descartando este detalle por el
momento, la presión a cualquier profundidad h es p = γh. Si se supone que γ es igual a una constante, existe
una relación explícita entre p y h. Esto es, presión (fuerza por unidad de área) es equivalente a una altura h de algún
fluido de peso específico constante γ. Muchas veces es más conveniente expresar la presión en términos de una
altura de una columna de fluido. Por tanto, la presión se puede expresar como la altura de una columna de cualquier
fluido mediante la relación:

p
h 

Es conveniente expresar las presiones que se producen en un fluido en términos de la altura de otro fluido.
Esto demuestra que, para un fluido incompresible en reposo, en cualquier punto del fluido, la suma de la elevación z
y la altura de presión p/y tiene el mismo valor.

3.5 Presión Atmosférica

La presión atmosférica es la presión reinante en el aire alrededor nuestro. Varía ligeramente con las condiciones
meteorológicas y decrece con la altitud. A nivel del mar la presión atmosférica es de 1.033kp/cn2= 101.3kPa=
760mm de mercurio= 1Atmósfera (atm).
El término “vacío” se utiliza para indicar que en un espacio la presión es menor que la atmosférica. Por ejemplo, si
se bombea hacia el exterior el aire contenido en un depósito hasta que la presión en su interior sea igual a
0.703kp/cn2, y la Presión Atmosférica es 1.033kp/cn2, se dice que el vacío en el depósito es de 1.033-0.703kp/cn2, o
0.330kp/cn2.

La atmósfera se divide en cuatro capas: la troposfera (la más cercana a la Tierra), la estratosfera, la ionosfera y la
exosfera. Puesto que las condiciones cambian con el tiempo y la latitud en la atmósfera (las capas son más gruesas
en el ecuador y más delgadas en los polos), basamos los cálculos en la atmósfera estándar, que está a una latitud
de 40º.

Atmósfera Estándar

En la atmósfera estándar la temperatura de la troposfera varía linealmente con la altitud, T(z) = T0- αz, donde la tasa
de lapso α = 0.0065 K/m (0.00357°R/ft) y T es 288 K (518°R). En la parte baja de la estratosfera, entre los 11 y los
20 km, la temperatura es constante (Más arriba, la temperatura vuelve a aumentar y alcanza un máximo cerca de
los 50 km, para luego disminuir hasta el borde de la ionosfera. La atmósfera estándar se bosqueja en la figura. Dado
que la densidad del aire en la ionosfera y en la exosfera es tan baja, es posible colocar satélites en órbita alrededor
de la Tierra en cualquiera de estas capas.
3.6. Ecuación fundamental de la Hidrostática

Considere el elemento diferencial de fluido en reposo mostrado en la siguiente figura. Como el elemento es
muy pequeño, se puede suponer que la densidad del fluido dentro del elemento es constante. Suponga que la
presión en el centro del elemento tiene un valor de p y que las dimensiones del elemento son δx,δy y δz. Las
fuerzas que actúan sobre el elemento del fluido en la dirección vertical son
a) la fuerza interior, la acción de la gravedad sobre la masa dentro del elemento, y
b) las fuerzas superficiales, transmitidas desde el fluido a su alrededor y actuando perpendicularmente contra
las caras inferiores, superior y laterales del elemento.
Debido a que el elemento está en reposo, el elemento se encuentra en un estado de equilibrio y la suma de las
fuerzas que actúan sobre el elemento en cualquier dirección debe ser igual a cero. Si se suman las fuerzas en
la dirección horizontal, es decir, x o y, las únicas fuerzas que actúan son las fuerzas de presión sobre las caras
verticales del elemento. Para satisfacer la condición de que ΣFx = 0 y ΣFy = 0, las presiones sobre las caras
verticales opuestas deben ser iguales. Por tanto, ∂p/∂x=∂p/∂y = 0 para el caso de un fluido en reposo.

3.6 Ley de Pascal

La ley o el Principio de Pascal dice:

la presión ejercida sobre un fluido incompresible y en equilibrio dentro de un recipiente de paredes
indeformables se transmite con igual intensidad en todas las direcciones y en todos los puntos del fluido
En pocas palabras, se podría resumir afirmando que toda presión ejercida hacia un fluido, se propagará sobre
toda la sustancia de manera uniforme.
El principio de Pascal puede comprobarse utilizando una esfera hueca, perforada en diferentes lugares y
provista de un émbolo. Al llenar la esfera con agua y ejercer presión sobre ella mediante el émbolo, se observa
que el agua sale por todos los agujeros con la misma velocidad y por lo tanto con la misma presión.
También podemos observar aplicaciones del principio de Pascal en las prensas hidráulicas, en los elevadores
hidráulicos, en los frenos hidráulicos, en los puentes hidráulicos y en los gatos hidráulicos.
Demostración del principio de Pascal
Para demostrar este enunciado, se puede considerar en el interior de un liquido en reposo, un prisma imaginario con
dimensiones elementales: altura dy, anchura dx, profundidad dz. La figura muestra las fuerzas resultantes debido a
las presiones ejercidas sobre las superficies planas

Sabemos: , considerando que la profundidad dz = 1

De la figura:

Luego:
Cuando dy se aproxima a cero, entonces dW se hace despreciable

De la figura:

Simplificando se tiene que:

Por lo tanto :
Una aplicación importante del principio de Pascal es la prensa hidráulica. Una fuerza “F1” hacia abajo se aplica a
un pequeño émbolo de área A1. La presión se transmite mediante un líquido a un émbolo más grande de área A2.
Debido a que la presión es la misma en ambos lados, vemos que P=F1/A1=F2/A2. Por lo tanto, la magnitud de la
fuerza F2 es mayor que la magnitud F1 en un factor A2/A1. Esta es la razón por la que una carga grande, por
ejemplo, un auto, puede ser sostenido sobre el émbolo grande por una fuerza mucho menor aplicada sobre el
émbolo más pequeño. Los frenos hidráulicos, montacargas, gatos hidráulicos y otras máquinas, hacen uso de este
principio.

3.7 Ley de Stevin (DIFERENCIA DE PRESIONES)

Sea un recipiente que contiene un líquido en reposo. Imaginemos una porción de dicho líquido con la forma de un
pequeño cilindro recto que tiene una altura de h = h2 -h1 , y cuyas bases muestren un área A.
 F1

h1
h2

F2

Las fuerzas laterales provienen de la presión ejercida por la parte restante del líquido, de manera que al actuar en
dos puntos simétricos en relación con el eje, son de la misma intensidad y de sentidos contrarios y, por
consiguiente, se anulan. Las fuerzas verticales se deben a la presión en las bases y al peso del cilindro. Como hay
equilibrio, se tiene lo siguiente:

Ley que se enuncia Así:

"La diferencia de presiones entre dos puntos de la masa de un líquido en equilibrio, es igual a
la diferencia de profundidad multiplicada por el peso específico del Líquido".

El resultado muestra que la presión en un punto de un líquido en equilibrio depende de lo siguiente:

a) de la masa específica del líquido (por consiguiente, de su naturaleza);

b) de la aceleración de la gravedad en el punto considerado;

c) de la profundidad (de lo cual se deduce que los puntos situados en un mismo plano horizontal soportan presiones
iguales);

d) es independiente de la forma geométrica del vaso que contiene el líquido.
