UNIVERSIDAD TECNICA DE ORURO

FACULTAD NACIONAL DE INGENIERIA

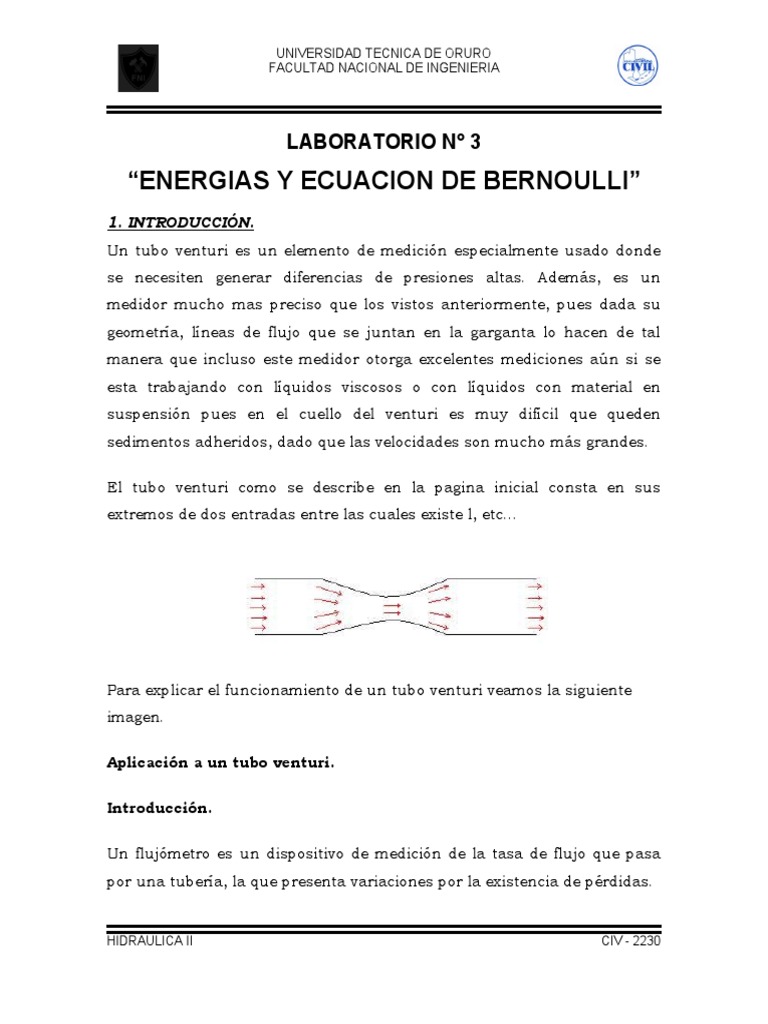

LABORATORIO N° 3
“ENERGIAS Y ECUACION DE BERNOULLI”
1. INTRODUCCIÓN.
Un tubo venturi es un elemento de medición especialmente usado donde
se necesiten generar diferencias de presiones altas. Además, es un
medidor mucho mas preciso que los vistos anteriormente, pues dada su
geometría, líneas de flujo que se juntan en la garganta lo hacen de tal
manera que incluso este medidor otorga excelentes mediciones aún si se
esta trabajando con líquidos viscosos o con líquidos con material en
suspensión pues en el cuello del venturi es muy difícil que queden
sedimentos adheridos, dado que las velocidades son mucho más grandes.

El tubo venturi como se describe en la pagina inicial consta en sus


extremos de dos entradas entre las cuales existe l, etc...

Para explicar el funcionamiento de un tubo venturi veamos la siguiente


imagen.

Aplicación a un tubo venturi.

Introducción.

Un flujómetro es un dispositivo de medición de la tasa de flujo que pasa


por una tubería, la que presenta variaciones por la existencia de pérdidas.

HIDRAULICA II CIV - 2230


UNIVERSIDAD TECNICA DE ORURO
FACULTAD NACIONAL DE INGENIERIA

El presente laboratorio tiene por finalidad puntualizar las pérdidas de tres


tipos de flujómetros: el flujómetro de venturi, el flujómetro de tobera y
flujómetro de orificio.

Para ello determinaremos la corrección del caudal que experimenta cada


tipo de dispositivo. Esta corrección se realiza obteniendo el coeficiente de
corrección de caudal cq de la siguiente manera:

Cq = qr/qt

Donde qt es el caudal teórico y qr el caudal real. Valores que calcularemos


para obtener cq en base a una serie de datos que se tomarán en el
laboratorio, según lo explicado a continuación.

A partir de la ecuación de bernoulli y el principio de continuidad es posible


obtener la velocidad en la garganta del dispositivo, y conocida el área de la
sección, se determina la descarga teórica.

Qt (vg · a) en la garganta del dispositivo. La relación de bernoulli esta dada


por:

V1² /2g + p1/g = v2² /2g + p2/g

Donde v1 y v2 son las velocidades en las secciones 1 y 2 respectivamente,


los términos de altura no se incluyen, pues son iguales. A partir de la
ecuación de continuidad v1·d1ª = v2·d2ª se tiene que:

V1ª /2g = v2ª /2g · (d2/d1)

Sustituyendo esta relación en la anterior la expresión para v2 resulta ser:

V2 = { z (2g · d p/g ) / (1 - (d2/d1)ª ) }½


agua

HIDRAULICA II CIV - 2230


UNIVERSIDAD TECNICA DE ORURO
FACULTAD NACIONAL DE INGENIERIA

Entonces sabiendo:

D p/g agua = 13,6 · d p/g hOg

Y remplazando los valores para las densidades, el caudal teórico queda:

Qt = (¼ ·p ·d2² ) ·{ (2g · 13,6 · d p/g ) / (1 - d24/d14) }½


hg

El caudal real qr lo obtenemos midiendo el volumen v que llena el fluido en


un intervalo t de tiempo

Qr = v / t

El flujo de aire atraviesa el tubo comprimiéndose en un principio pero


luego al incrementarse la velocidad la presión disminuye.

2. OBJETIVOS.

 Hacer el ajuste estadístico de los diámetros de las distintas


secciones del tubo de venturi.
 Calcular las energías o alturas potenciales, alturas piezometricas
alturas de energía de velocidad y alturas de energía total.
 Graficar las alturas de todas las energías totales para los 5 caudales
a medir.

3. TEORIA.
La hidráulica es una parte de la física que se encarga de estudiar y deducir
las propiedades de los líquidos y su movimiento. A este nivel puede
resumirse en dos leyes sencillas y diferentes, que permiten explicar

HIDRAULICA II CIV - 2230


UNIVERSIDAD TECNICA DE ORURO
FACULTAD NACIONAL DE INGENIERIA

multitud de propiedades distintas debido a su carácter general. Estas leyes


son la ecuación de bernoulli y la ecuación de continuidad de los líquidos.
El objetivo de esta práctica es descubrir estas ecuaciones o, al menos,
presentar una serie de hechos para que después el alumno busque e
investigue información sobre estos fenómenos, de tal forma que sea capaz
al final de explicarlos usando estas ecuaciones, y además entender dichas
expresiones.

Ecuación de continuidad.
Es el método para calcular la velocidad de flujo de un fluido en un sistema
de conductos cerrados. Consideremos un fluido que fluye de una sección 1
a una sección 2con una rapidez constante
1 * A1 * V1   2 * A2 * V2

En un líquido que puede ser considerado incompresible entonces los


términos de densidad son iguales 1   2 la ecuación entonces queda.

A1 * V1  A2 * V2
Q  A1 *V1

Entonces tendríamos: q= A1 * V1  A2 * V2

Ecuación de bernoulli.
Cada termino de la ecuación de bernoulli es el resultado de dividir una
expresión de la energía entre el peso de un elemento de fluido por lo tanto
es apropiado referirse a las formas resultantes como las energías poseídas
por el fluido que fluye en el sistema.

HIDRAULICA II CIV - 2230


UNIVERSIDAD TECNICA DE ORURO
FACULTAD NACIONAL DE INGENIERIA

Partiendo de la ecuación de la continuidad y sabiendo que existirá


diferentes velocidades en las secciones entonces tenemos una ecuación de:

A1 * V1  A2 * V2

V2  V1 ( A1 / A2 )

Y con energía cinética e=1/2 m v2 y siendo liquido incompresible

1 * A1 * V1   2 * A2 * V2

Y como no existe fricción tenemos la ecuación de bernoulli:

4. MATERIALES Y EQUIPOS.

 Banco básico hidráulico.


 Bomba para el flujo.
 Válvulas de bola cuarta vuelta y de compuerta.
 Rotametro.
 Regla metálica.

5. MONTAJE.

HIDRAULICA II CIV - 2230


UNIVERSIDAD TECNICA DE ORURO
FACULTAD NACIONAL DE INGENIERIA

6. PROCEDIMIENTO.

 Tenemos que verificar primeramente que todo este bien instalado y


debidamente ajustado.

 Como un primer paso se conecta a instalar la bomba para que exista


flujo en nuestro tubo de venturi y así poder realizar el laboratorio.

 Se abre la válvula de bola cuarta vuelta para que exista un caudal


inicial como por ejemplo 17.5 (lt/min) para que este caudal asumido
se mantenga estable se regula con la válvula de compuerta hasta se
sea estable el agua y mantenga el caudal inicial y así también
verificar que el caudal de entrada sea igual al caudal de salida.

 Una vez estando estable el agua y teniendo un caudal no variable se


procede a tomar los datos requeridos.

HIDRAULICA II CIV - 2230


UNIVERSIDAD TECNICA DE ORURO
FACULTAD NACIONAL DE INGENIERIA

 Como una primera lectura tendríamos el caudal que lo podemos


medir en el rotametro, luego podemos medir las alturas de los tubos
piezometricos que son 5 lecturas.

 Para los demás datos se procede de la misma manera ya


mencionada anteriormente mas arriba.

 Una vez concluido con el laboratorio dejar todo limpio y verificar que
todo este marchando bien como en un principio y así se concluye
con este laboratorio.

7. RESULTADOS.

8. CONCLUSIONES Y RECOMENDACIONES.

 Conclusiones.
o En este laboratorio tuvimos algunos inconvenientes por
una pequeña grieta que tenia el tuvo de venturi que
ocasionaba algunas goteras.
o Por lo tanto la pequeña gotera puede ocasionar pequeños
errores en la toma de datos.
o Se pude demostrar claramente la ecuación de continuidad
por los resultados obtenidos.
 Recomendaciones.
o Empezar mencionando que todo debe estar bien calibrado o
bien instalado para obtener así buenos resultados. Las
lecturas se deber realizar con precisión. Controlar mientras
se este realizando las lecturas siempre el caudal.

HIDRAULICA II CIV - 2230


UNIVERSIDAD TECNICA DE ORURO
FACULTAD NACIONAL DE INGENIERIA

o Finalmente dejar el laboratorio sumamente en el estado


que se encontraba.

9. BIBLIOGRAFIA.
 Pagina de Internet (Acerca del Tubo de Venturi).
 Física Fundamental II “Michel Valero”.
 Apuntes Laboratorio CIV – 2230.

10. ANEXOS.

HIDRAULICA II CIV - 2230
