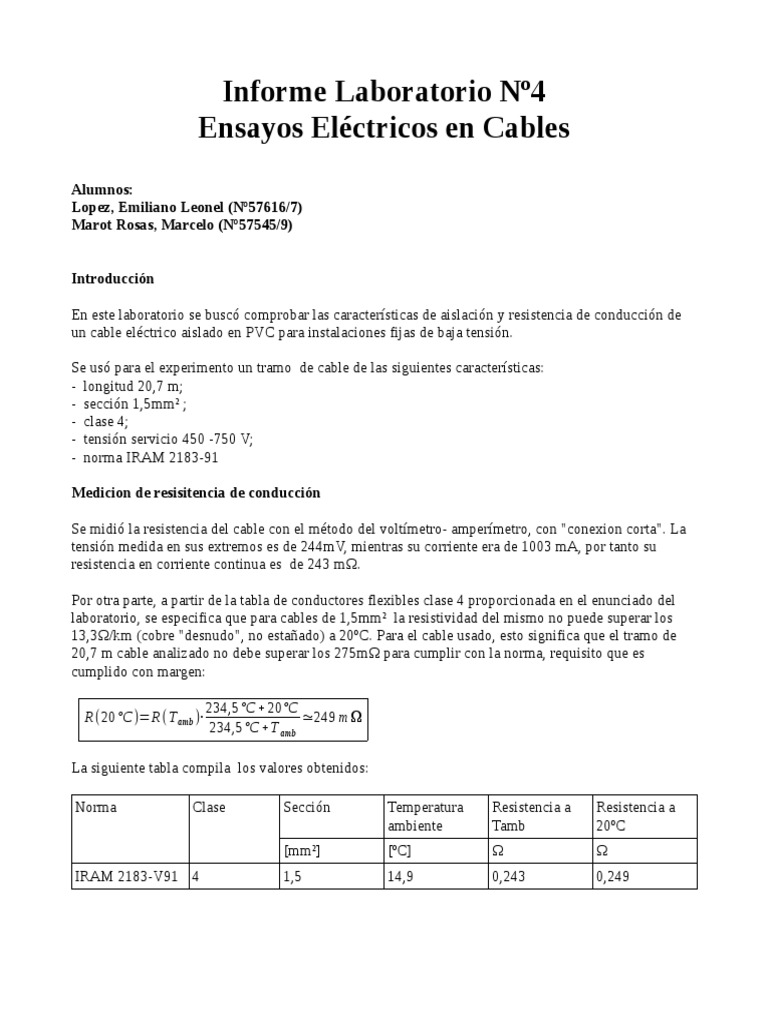

Informe Laboratorio Nº4

Ensayos Eléctricos en Cables


Alumnos:
Lopez, Emiliano Leonel (Nº57616/7)
Marot Rosas, Marcelo (Nº57545/9)

Introducción

En este laboratorio se buscó comprobar las características de aislación y resistencia de conducción de


un cable eléctrico aislado en PVC para instalaciones fijas de baja tensión.

Se usó para el experimento un tramo de cable de las siguientes características:


- longitud 20,7 m;
- sección 1,5mm² ;
- clase 4;
- tensión servicio 450 -750 V;
- norma IRAM 2183-91

Medicion de resisitencia de conducción

Se midió la resistencia del cable con el método del voltímetro- amperímetro, con "conexion corta". La
tensión medida en sus extremos es de 244mV, mientras su corriente era de 1003 mA, por tanto su
resistencia en corriente continua es de 243 mΩ.

Por otra parte, a partir de la tabla de conductores flexibles clase 4 proporcionada en el enunciado del
laboratorio, se especifica que para cables de 1,5mm² la resistividad del mismo no puede superar los
13,3Ω/km (cobre "desnudo", no estañado) a 20ºC. Para el cable usado, esto significa que el tramo de
20,7 m cable analizado no debe superar los 275mΩ para cumplir con la norma, requisito que es
cumplido con margen:

234,5 ºC+ 20ºC


R(20 ºC)=R(T amb )⋅ ≃249 mΩ
234,5 ºC+T amb

La siguiente tabla compila los valores obtenidos:

Norma Clase Sección Temperatura Resistencia a Resistencia a


ambiente Tamb 20ºC
[mm²] [ºC] Ω Ω
IRAM 2183-V91 4 1,5 14,9 0,243 0,249
Por otra parte, la resistencia por unidad de longitud a 20ºC es entonces:

(20ºC ) mΩ
λ =R =12 =12 Ω
l m km

Ensayo de tensión en corriente alterna

En este ensayo se sumerge un tramo de cable en una cubeta llena de agua, asegurándose de que sus
extremos se mantengan secos. Luego aplica una tensión entre el conductor del cable y el agua de la
cubeta y se la eleva lentamente, hasta alcanzar la tensión máxima ó hasta que se produzca la falla de
aislación del cable. Para proporcionar la tensión necesaria, se utilizó un autotransformador que
alimenta un transformador de media tensión (TMT) de relación 220V / 5kV, y para crear la rampa se
construyó un sistema de reloj controlado por PLC que actúa sobre el autotransformador de modo de
incrementar la tensión lentamente. Las fugas de corriente son detectadas por un limitador de corriente
(DLC) que se abre cuando la corriente por él supera cierto valor predefinido.

Si la falla de aislación no se produce en ningún momento, entonces el cable cumple la norma. Ésta
indica que para cables con aislación nominal 450/750V deben cumplirse los siguientes requsitos:
- longitud del tramo sumergido de al menos 10 mts;
- inmersión en agua de al menos 1 hora;
- temperatura del agua entre 15 y 25ºC;
- tensión aplicada de 2500V
- duración entre aplicaciones de al menos 5 minutos.

Desafortunadamente, esta vez no ha sido posible realizar el ensayo debido a que el sistema de control
del autotransformador estaba averiado.

Conclusiones:

El cable bajo ensayo cumplió con los requisitos de conducción impuestos por su norma.
