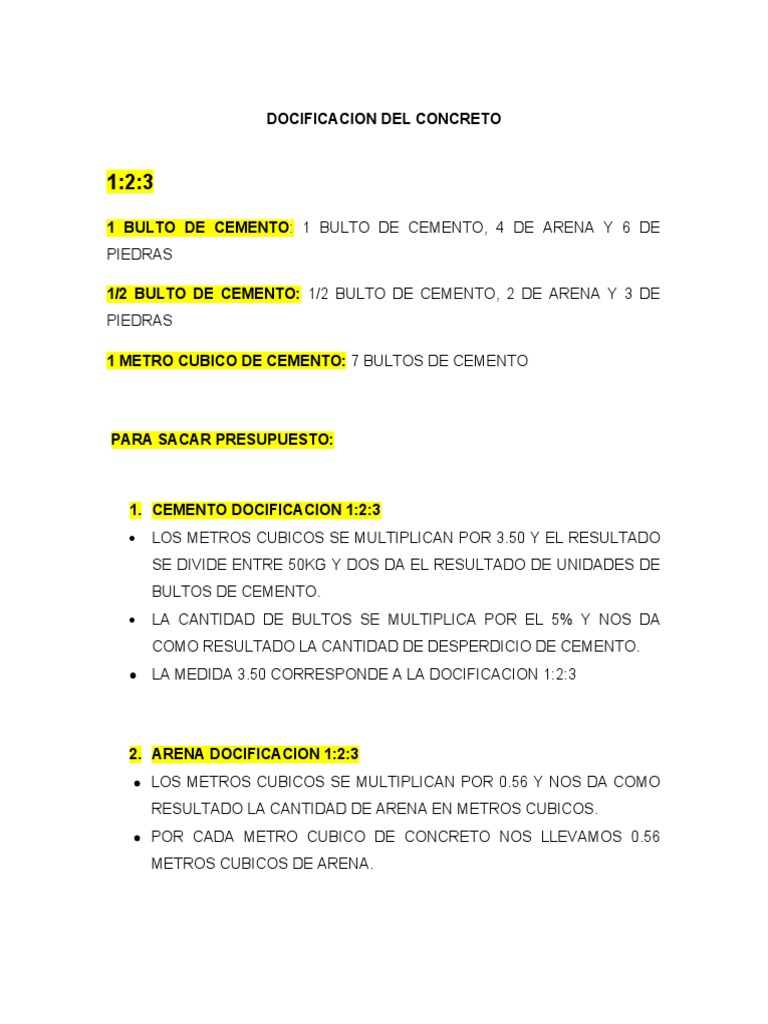

DOCIFICACION DEL CONCRETO

1:2:3

1 BULTO DE CEMENTO: 1 BULTO DE CEMENTO, 4 DE ARENA Y 6 DE

PIEDRAS

1/2 BULTO DE CEMENTO: 1/2 BULTO DE CEMENTO, 2 DE ARENA Y 3 DE

PIEDRAS

1 METRO CUBICO DE CEMENTO: 7 BULTOS DE CEMENTO

PARA SACAR PRESUPUESTO:

1. CEMENTO DOCIFICACION 1:2:3

 LOS METROS CUBICOS SE MULTIPLICAN POR 3.50 Y EL RESULTADO
SE DIVIDE ENTRE 50KG Y DOS DA EL RESULTADO DE UNIDADES DE
BULTOS DE CEMENTO.
 LA CANTIDAD DE BULTOS SE MULTIPLICA POR EL 5% Y NOS DA
COMO RESULTADO LA CANTIDAD DE DESPERDICIO DE CEMENTO.
 LA MEDIDA 3.50 CORRESPONDE A LA DOCIFICACION 1:2:3

2. ARENA DOCIFICACION 1:2:3

 LOS METROS CUBICOS SE MULTIPLICAN POR 0.56 Y NOS DA COMO
RESULTADO LA CANTIDAD DE ARENA EN METROS CUBICOS.
 POR CADA METRO CUBICO DE CONCRETO NOS LLEVAMOS 0.56
METROS CUBICOS DE ARENA.
3. GRAVILLA DOCIFICACION 1:2:3
 LOS METROS CUBICOS LO MULTIPLICAMOS POR 0.84 Y NOS DA
COMO RESULTADO LA CANTIDAD DE GRAVILLA EN METROS
CUBICOS.
 POR CADA METRO CUBICO DE CONCRETO NOS LLEVAMOS 0.84
METROS CUBICOS DE GRAVILLA.

4. AGUA DOCIFICACION 1:2:3

 LOS METROS CUBICOS LO MULTIPLICAMOS POR 210 LITROS DE
AGUA Y NOS DA COMO RESULTADO LA CANTIDAD DE LITROS DE
AGUA.
 1 METRO CUBICO DE CONCRETO 3000PSI SE LLEVA 210 LITROS DE
AGUA.
 DOCIFICACION DEL CONCRETO

DOCIFICACION 1:2:2
CEMENTO KG X 4.20
CEMENTO BL X 8.4
ARENA M3 X 0.67
3
TRITURADO M X 0.67
AGUA LT X 230
RESISTENCIA PSI X 3500
RESISTENCIA KG/CM2 X 245
RESISTENCIA MPA X 24.5

DOCIFICACION 1:2:3
CEMENTO KG X 3.50
CEMENTO BL X 7
ARENA M3 X 0.56
3
TRITURADO M X 0.84
AGUA LT X 210
RESISTENCIA PSI X 3000
RESISTENCIA KG/CM2 X 210
RESISTENCIA MPA X 21

DOCIFICACION 1:3:3
CEMENTO KG X 3.00
CEMENTO BL X 6
3
ARENA M X 0.72
3
TRITURADO M X 0.72
AGUA LT X 170
RESISTENCIA PSI X 2500
RESISTENCIA KG/CM2 X 175
RESISTENCIA MPA X 17.5

DOCIFICACION 1:2:4
CEMENTO KG X 3.00
CEMENTO BL X 6
3
ARENA M X 0.48
3
TRITURADO M X 0.95
AGUA LT X 170
RESISTENCIA PSI X 2350
RESISTENCIA KG/CM2 X 164.5
RESISTENCIA MPA X 16.45

DOCIFICACION 1:3:5
CEMENTO KG X 2.30
CEMENTO BL X 4.6
ARENA M3 X 0.56
3
TRITURADO M X 0.92
AGUA LT X 160
RESISTENCIA PSI X 2000
2
RESISTENCIA KG/CM X 140
RESISTENCIA MPA X 14

DOCIFICACION 1:2
CEMENTO KG X 6.26
CEMENTO BL X 12.52
ARENA M3 X 0.97
AGUA LT X 250
RESISTENCIA PSI X 4400
RESISTENCIA KG/CM2 X 308
RESISTENCIA MPA X 30.8

DOCIFICACION 1:3
CEMENTO KG X 4.54
CEMENTO BL X 9.08
3
ARENA M X 1.09
AGUA LT X 220
RESISTENCIA PSI X 3980
2
RESISTENCIA KG/CM X 278.6
RESISTENCIA MPA X 27.86

DOCIFICACION 1:4
 CEMENTO KG X 3.64
CEMENTO BL X 7.28
ARENA M3 X 1.16
AGUA LT X 185
RESISTENCIA PSI X 3400
RESISTENCIA KG/CM2 X 238
RESISTENCIA MPA X 23.8

DOCIFICACION 1:5
CEMENTO KG X 3.02
CEMENTO BL X 6.04
3
ARENA M X 1.18
AGUA LT X 170
RESISTENCIA PSI X 2850
2
RESISTENCIA KG/CM X 199.5
RESISTENCIA MPA X 19.95

PRESUPUESTO DE SISTEMA ESTRUCTURAL

ZAPATAS

ZAPATAS DE 1 MT X 1MT X 0.25

0.25
1.00

0.0018 X 1MT X 0.25 = 4.5 VARILLAS (SE APROXIMAN A 5 VARILLAS)

COLUMNAS

LONGITUD DE CONFINAMIENTO
DISTANCIA MÁS

CERRADA ENTRE

ESTRIBOS
 LONGITUD INTERMEDIA

LONGITUD DE CONFINAMIENTO

 LA LONGITUD DE CONFINAMIENTO ES IGUAL A LA SEXTA PARTE DE

LA LUZ LIBRE DE LA COLUMNA
 CUANDO EL TERRENO ES INESTABLE (MALO) EL EXPONENTE DE
CALCULO ES ( 0.0033 ).

0.25

0.30

 SE TOMA LA SECCION MAS CORTA DE LA COLUMNA Y LA DIVIDIMOS

POR EL FACTOR DE SEGURIDAD O DE CALCULO QUE ES IGUAL A (3)

0.25/3 = 0.083 = DISTANCIA ENTRE ESTRIBOS.

CANTIDAD DE ESTRIBOS

LA LONGITUD DE CONFINAMIENTO LA DIVIDIMOS ENTRE LA DISTANCIA DE

ESTRIBOS.

O.50/0.083 = 6.02 CANTIDAD DE ESTRIBOS

 CANTIDAD DE ESTRIBOS EN EL CENTRO DE LA COLUMNA

CADA 0.083

SE SACA MULTIPLICANDO EL CONFINAMIENTO SUPERIOR DE LA

COLUMNA Y SE MULTIPLICA POR 2

0.083 X 2 = 0.16 DISTANCIA ENTRE ESTRIBOS

 LA CANTIDAD ES LA DISTANCIA DE ESTRIBOS DIVIDIDA ENTRE LA

MEDIDA DE LA SECCION.

GANCHOS

90° = SON 12 VECES EL DIAMETRO DE LA VARILLA

0.952 X 12 = 11.42 CM

11.42 CM
180° = SON DE 6 A 8 VECES EL DIAMETRO DE LA VARILLA

0.952 X 8 = 11.42 CM

7.6 CM

LUZ ENTRE COLUMNAS

MANEJAR 35 VECES EL ESPESOR DEL BLOQUE EN CUANTO A LA LUZ DE

LA COLUMNA.

35 X 0.09 = 3.15 LUZ ENTRE COLUMNAS

ALTURA DE VIGA

LA ALTURA DE VIGA SE MANEJA 25 VECES EL ESPESOR DEL BLOQUE

25 X 0.09 = 2.25 ALTURA DE VIGA

VIGA

ELEMENTO HORIZONTAL QUE VA SUPERPUESTO EN COLUMNAS

 LC LI LC

LONGITUD
0.20
INTERMEDIA

SE MANEJA LA LONGITUD DE CONFINAMIENTO 2 VECES LA ALTURA DE LA

VIGA. 0.15

0.20 X 2 = 0.40 CM LONGITUD DE CONFINAMIENTO

SEPARACION ENTRE ESTRIBOS

MANEJAMOS LA ALTURA EFECTIVA DE LA VIGA Y LA DIVIDIMOS ENTRE 4

0.20 / 4 = 0.05 CM

5 CM

0.40 0.10 0.40

PARA SACAR LA SEPARACION DE ESTRIBOS EN EL CENTRO SE TOMA LA
MEDIDA DE LA LONGITUD DE CONFINAMIENTO Y SE MULTIPLICA POR 2.

ESPESOR DE PLACA

SE TOMA PARTIENDO DEL EJE ENTRE COLUMNAS Y SE DIVIDE 21 VECES

 4M / 21 = 0.19 ES DECIR 20CM

4 MTS ESPESOR DE PLACA

VOLADIZO

1.20

LA LUZ DIVIDIDA ENTRE EL EXPONENTE DE CALCULO (8)

1.20 / 8 = 0.15 ESPESOR DEL VOLADIZO

VIGA CIMIENTO

PARA CASAS DE UN PISO SE UTILIZA VARILLAS DE 3/8” Y AROS DE 1/4"

CADA 20 CM DE SEPARACION.

BARRAS DE REFUERZO
VARILLA N° 2 1/4" Ø 0.635
VARILLA N° 3 3/8” Ø 0.952
VARILLA N° 4 1/2" Ø 1.27
VARILLA N° 5 5/8” Ø 1.587
VARILLA N° 6 3/4" Ø 1.905
VARILLA N° 7 7/8” Ø 2.22
VARILLA N° 8 1” Ø 2.54
VARILLA N° 9 1 1/2" Ø 2.866
