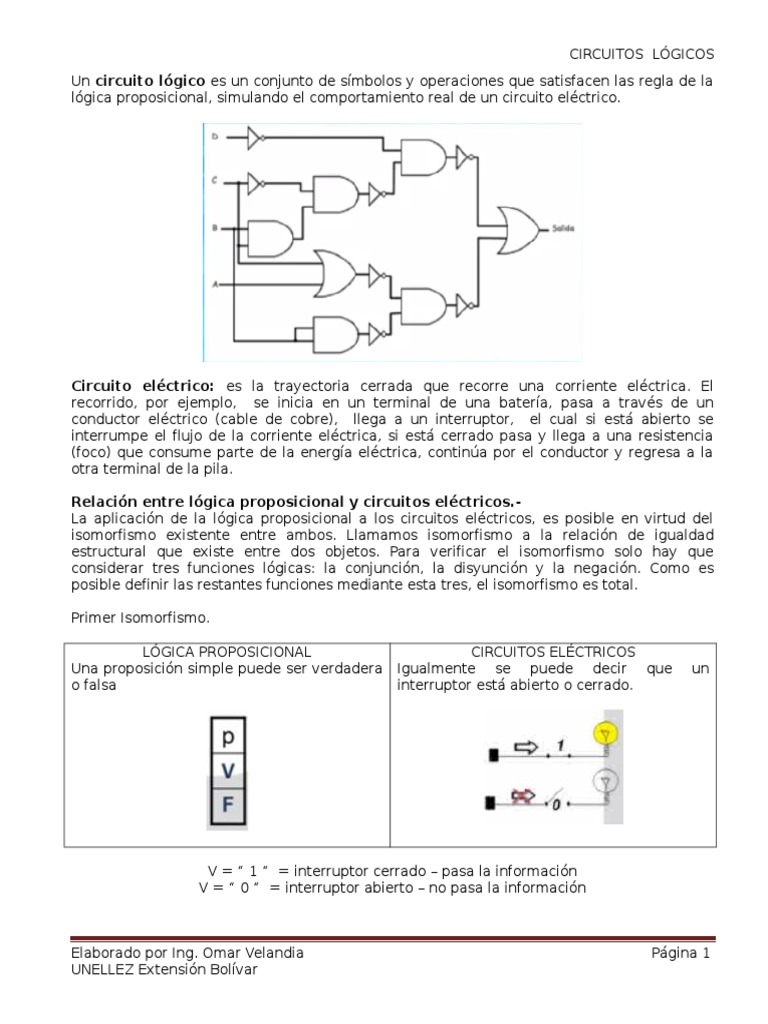

CIRCUITOS LÓGICOS

Un circuito lógico es un conjunto de símbolos y operaciones que satisfacen las regla de la

lógica proposicional, simulando el comportamiento real de un circuito eléctrico.

Circuito eléctrico: es la trayectoria cerrada que recorre una corriente eléctrica. El

recorrido, por ejemplo, se inicia en un terminal de una batería, pasa a través de un
conductor eléctrico (cable de cobre), llega a un interruptor, el cual si está abierto se
interrumpe el flujo de la corriente eléctrica, si está cerrado pasa y llega a una resistencia
(foco) que consume parte de la energía eléctrica, continúa por el conductor y regresa a la
otra terminal de la pila.

Relación entre lógica proposicional y circuitos eléctricos.-

La aplicación de la lógica proposicional a los circuitos eléctricos, es posible en virtud del
isomorfismo existente entre ambos. Llamamos isomorfismo a la relación de igualdad
estructural que existe entre dos objetos. Para verificar el isomorfismo solo hay que
considerar tres funciones lógicas: la conjunción, la disyunción y la negación. Como es
posible definir las restantes funciones mediante esta tres, el isomorfismo es total.

Primer Isomorfismo.

LÓGICA PROPOSICIONAL CIRCUITOS ELÉCTRICOS

Una proposición simple puede ser verdadera Igualmente se puede decir que un
o falsa interruptor está abierto o cerrado.

V = “ 1 “ = interruptor cerrado – pasa la información

V = “ 0 “ = interruptor abierto – no pasa la información

Elaborado por Ing. Omar Velandia Página 1

UNELLEZ Extensión Bolívar
 CIRCUITOS LÓGICOS
Segundo Isomorfismo
LÓGICA PROPOSICIONAL CIRCUITOS ELÉCTRICOS
En una proposición compuesta la conjunción De igual manera funciona un circuito
tiene estos valores de verdad. eléctrico en serie.

Tercer Isomorfismo
LÓGICA PROPOSICIONAL CIRCUITOS ELÉCTRICOS
En una proposición compuesta la conjunción De igual manera funciona un circuito
tiene estos valores de verdad. eléctrico en serie.

Repaso

Elaborado por Ing. Omar Velandia Página 2

UNELLEZ Extensión Bolívar
 CIRCUITOS LÓGICOS

Ejemplo

Ejercicios
Graficar el circuito eléctrico: Determinar proposición compuesta:
