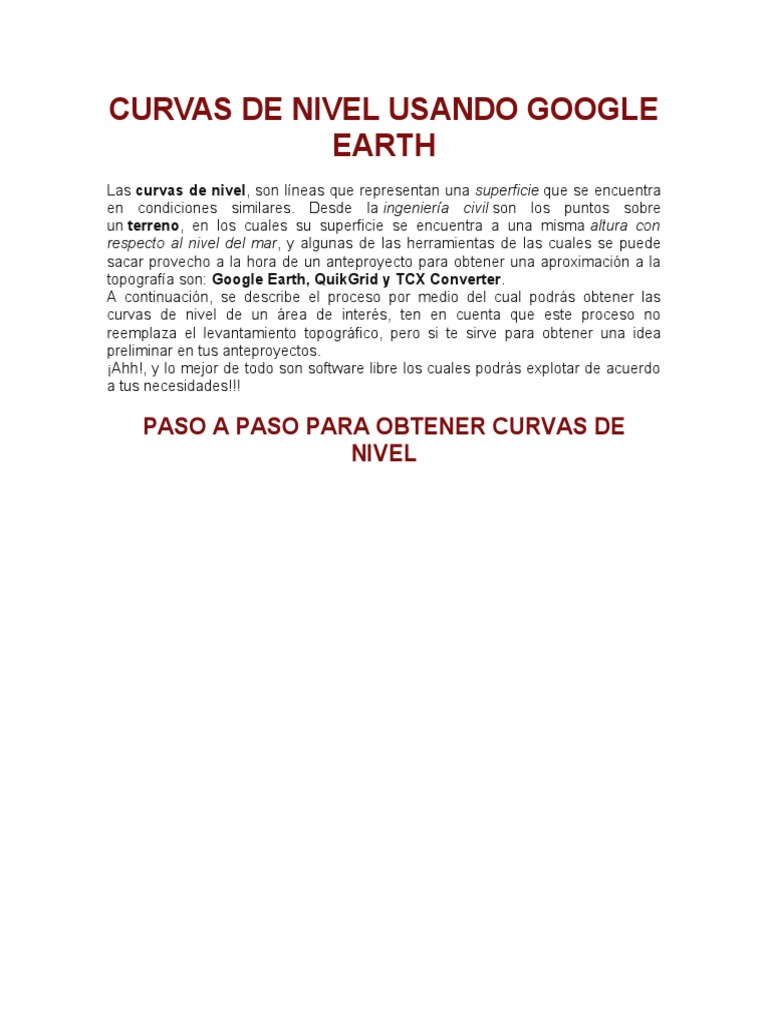

CURVAS DE NIVEL USANDO GOOGLE

EARTH
Las curvas de nivel, son líneas que representan una superficie que se encuentra
en condiciones similares. Desde la ingeniería civil son los puntos sobre
un terreno, en los cuales su superficie se encuentra a una misma altura con
respecto al nivel del mar, y algunas de las herramientas de las cuales se puede
sacar provecho a la hora de un anteproyecto para obtener una aproximación a la
topografía son: Google Earth, QuikGrid y TCX Converter.
A continuación, se describe el proceso por medio del cual podrás obtener las
curvas de nivel de un área de interés, ten en cuenta que este proceso no
reemplaza el levantamiento topográfico, pero si te sirve para obtener una idea
preliminar en tus anteproyectos.
¡Ahh!, y lo mejor de todo son software libre los cuales podrás explotar de acuerdo
a tus necesidades!!!

PASO A PASO PARA OBTENER CURVAS DE

NIVEL
1. Identifica la zona de interés, sobre la cual deseas obtener las curvas de nivel,
una vez la tengas establecida, debes dar clic sobre el icono   para trazar rutas.
2. Establece un nombre para tus puntos, a modo de ejemplo seleccionamos
"Curvas de Nivel".
3. Usando el clic sostenido se realiza un barrido por toda la zona con el propósito
de obtener diferentes puntos, para los cuales luego consultaremos la
correspondiente cota.
NOTA: No importa la dirección en que realicemos el barrido de la zona ni la forma
de la polilínea que se conforme, finalmente lo que se necesita con las
coordenadas de algunos puntos para luego realizar la respectiva interpolación.
4. Una vez se haya seleccionado los puntos, damos clic en "Aceptar"

5. Dar clic derecho sobre la ruta creada.

6. Clic "Guardar lugar como..."
7. Asignar el nombre al archivo y guardarlo con la extensión "kml"
8. Abrir el programa "TCX Converter" y dar clic en Abrir Fichero
9. Buscar la ruta del archivo de Google Earth, guardado en el "paso 7"
10. Clic en "Abrir"
11. Se desea actuzalizar la altitud de los puntos obtenidos en el "punto 5"
12. Dar clic en "Modificar Track"
13. Clic en "Actualizar altitud"
14. En el cuadro de dialogo que aparece, dar clic en "Sí"
15. Si el proceso resulta exitoso, aparecerán las alturas relacionadas a las
coordenadas de cada uno de los puntos, en caso de no resultar satisfactorio salta
al "paso 42"
16. Clic en exportar
17. Guardar fichero CVS
18. Seleccionar un nombre para el fichero, como ejemplo se le ha asignado
"Curvas de Nivel"
19. Clic en "Si" para que el fichero guarde los datos separados por ";" o en "No"
para que sean separados por ","
NOTA: En este caso damos clic en "Si" que es la opción que nos permitirá
visualizar los datos por columnas en Excel
20. Abrir el archivo de extensión CVS
21. Eliminar las columnas de modo que solo queden las que contienen la
información de "LAT", "LONG" y "ALT"
22. Cortar la información de la columna "LAT"
23. Insertar celdas cortadas en la segunda columna, por la tanto la información
deberá quedar en el siguiente orden: "LAT", "LONG" y "ALT"
24. Eliminar la fila que contiene los encabezados y guardar los cambios
25. Abrir el documento con un editor de texto y verificar que se use punto decimal
"." en lugar de comas y los datos esten separados uno a otro por comas "," y no
por ";"
26. En caso que alguna de estas condiciones no se cumpla usa la herramienta
"Reemplazar" del editor de texto para facilitar el proceso de cambio
27. Abrir el programa "QuikGrid", dar clic en File → Input scattered data points →
Input metric data points
28. Selecciona el fichero CVS que contiene la información de los puntos
29. El programa entrega una primera aproximación a las curvas de nivel
30. En la pestaña "Edit" ajusta los parámetros de las curvas
31. Seleccione el número de grillas para el trazado de los puntos en la opción
"Change number of grid lines", inicialmente pruebe con grillas pequeñas como
10x10, las cuales puede ir ajustando de acuerdo a su preferencia.
32. En la opción "Contourn Lines" seleccione los parámetros de las curvas de
nivel, como cifras significativas (usar 5 o 6), distancia entre curvas, y cantidad de
curvas entre las líneas en negrita
33. En la opción "Grid Generation Options" Ajuste los parámetros que le dan mejor
visualización a sus contornos, pruebe con varios valores hasta que las curvas
alcancen a visualizarse completas, suaves y alcancen toda la superficie
34. una vez modificados los parámetros tendrá sus curvas de nivel.

35. Desde la opción "View" puede ajustra parámetros para que las curvas sean
mas vistosas, como asignar colores, quitar grillas o ver en 3D
36. Opción "...with hidden coloured grid" asigna a su grilla color, entre mas grande
pequeña sea la grilla, mejor escala de colores obtendrá
37. En la opcion "... 3D Surface" puede ver las curvas en 3D
38. La imagen es el resultado de aplicar color a una visualizacion 3D

39. En la opción "Vertical Scale Factor..." de la pestaña Edit, podrá seleccionar la

escala vertical para representar las curvas de nivel en 3D
40. En la ventana se tiene el resultado de una escala vertical de 10
41. Imagen de Google Earth del terreno de el que se obtuvo las curvas de nivel
Los siguientes pasos solo se realizan en caso que haya dificultades para obtener
las cotas del "punto 15"
42. Visitar la página gpsvisualizer.com/elevation
43. Cargar el archivo obtenido en el "paso 7"
44. Descargar el archivo desde la ruta obtenida
45. Cargar este nuevo documento en TCX Converter
46. Regrese al "paso 17"
Finalmente se puede apreciar la aproximación de las curvas de nivel con respecto
al terreno real, sin embargo, como se dijo anteriormente este proceso no
reemplaza el levantamiento topográfico.
 NOTA: Si deseas abrir tus curvas de nivel en AutoCAD, dar clic en File → "Export
a DXF File" → Guarda con el nombre deseado y tendrás un archivo compatible
que podrás abrir con este programa.
