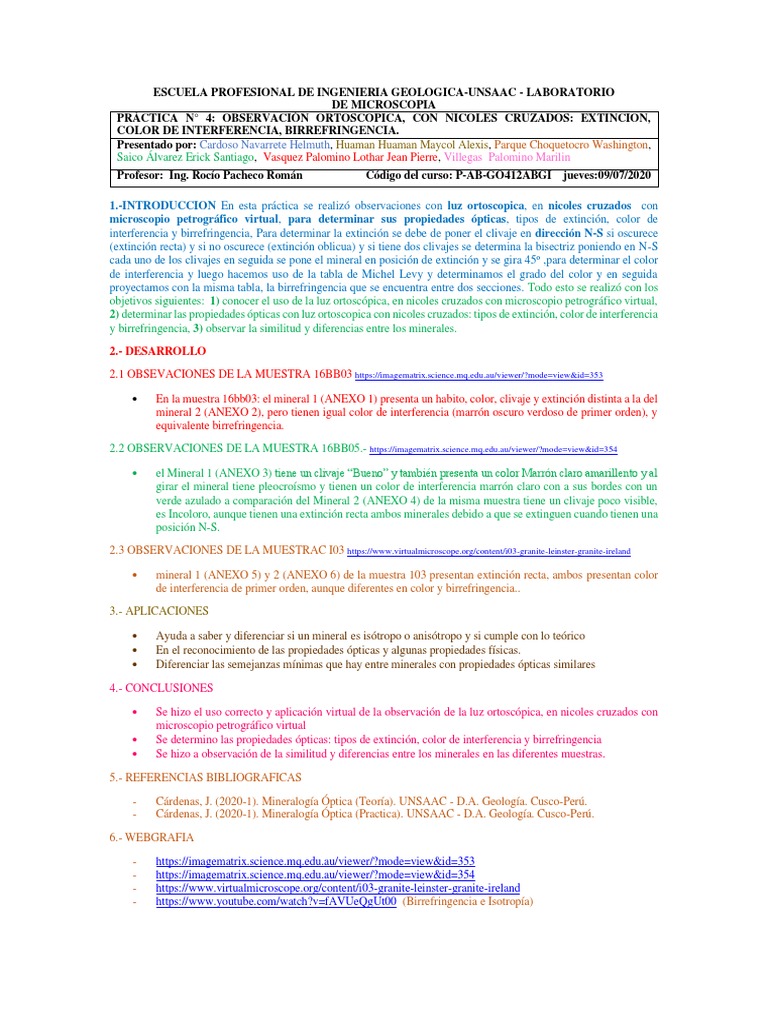

ESCUELA PROFESIONAL DE INGENIERIA GEOLOGICA-UNSAAC - LABORATORIO
DE MICROSCOPIA
PRÁCTICA N° 4: OBSERVACIÓN ORTOSCOPICA, CON NICOLES CRUZADOS: EXTINCION,
COLOR DE INTERFERENCIA, BIRREFRINGENCIA.
Presentado por: Cardoso Navarrete Helmuth, Huaman Huaman Maycol Alexis, Parque Choquetocro Washington,
Saico Álvarez Erick Santiago, Vasquez Palomino Lothar Jean Pierre, Villegas Palomino Marilin
Profesor: Ing. Rocío Pacheco Román Código del curso: P-AB-GO412ABGI jueves:09/07/2020
1.-INTRODUCCION En esta práctica se realizó observaciones con luz ortoscopica, en nicoles cruzados con
microscopio petrográfico virtual, para determinar sus propiedades ópticas, tipos de extinción, color de
interferencia y birrefringencia, Para determinar la extinción se debe de poner el clivaje en dirección N-S si oscurece
(extinción recta) y si no oscurece (extinción oblicua) y si tiene dos clivajes se determina la bisectriz poniendo en N-S
cada uno de los clivajes en seguida se pone el mineral en posición de extinción y se gira 45º ,para determinar el color
de interferencia y luego hacemos uso de la tabla de Michel Levy y determinamos el grado del color y en seguida
proyectamos con la misma tabla, la birrefringencia que se encuentra entre dos secciones. Todo esto se realizó con los
objetivos siguientes: 1) conocer el uso de la luz ortoscópica, en nicoles cruzados con microscopio petrográfico virtual,
2) determinar las propiedades ópticas con luz ortoscopica con nicoles cruzados: tipos de extinción, color de interferencia
y birrefringencia, 3) observar la similitud y diferencias entre los minerales.
2.- DESARROLLO
2.1 OBSEVACIONES DE LA MUESTRA 16BB03 https://imagematrix.science.mq.edu.au/viewer/?mode=view&id=353
• En la muestra 16bb03: el mineral 1 (ANEXO 1) presenta un habito, color, clivaje y extinción distinta a la del
mineral 2 (ANEXO 2), pero tienen igual color de interferencia (marrón oscuro verdoso de primer orden), y
equivalente birrefringencia.
2.2 OBSERVACIONES DE LA MUESTRA 16BB05.- https://imagematrix.science.mq.edu.au/viewer/?mode=view&id=354
• el Mineral 1 (ANEXO 3) tiene un clivaje “Bueno” y también presenta un color Marrón claro amarillento y al
girar el mineral tiene pleocroísmo y tienen un color de interferencia marrón claro con a sus bordes con un
verde azulado a comparación del Mineral 2 (ANEXO 4) de la misma muestra tiene un clivaje poco visible,
es Incoloro, aunque tienen una extinción recta ambos minerales debido a que se extinguen cuando tienen una
posición N-S.
2.3 OBSERVACIONES DE LA MUESTRAC I03 https://www.virtualmicroscope.org/content/i03-granite-leinster-granite-ireland
• mineral 1 (ANEXO 5) y 2 (ANEXO 6) de la muestra 103 presentan extinción recta, ambos presentan color
de interferencia de primer orden, aunque diferentes en color y birrefringencia..
3.- APLICACIONES
• Ayuda a saber y diferenciar si un mineral es isótropo o anisótropo y si cumple con lo teórico
• En el reconocimiento de las propiedades ópticas y algunas propiedades físicas.
• Diferenciar las semejanzas mínimas que hay entre minerales con propiedades ópticas similares
4.- CONCLUSIONES
• Se hizo el uso correcto y aplicación virtual de la observación de la luz ortoscópica, en nicoles cruzados con
microscopio petrográfico virtual
• Se determino las propiedades ópticas: tipos de extinción, color de interferencia y birrefringencia
• Se hizo a observación de la similitud y diferencias entre los minerales en las diferentes muestras.
5.- REFERENCIAS BIBLIOGRAFICAS
- Cárdenas, J. (2020-1). Mineralogía Óptica (Teoría). UNSAAC - D.A. Geología. Cusco-Perú.
- Cárdenas, J. (2020-1). Mineralogía Óptica (Practica). UNSAAC - D.A. Geología. Cusco-Perú.
6.- WEBGRAFIA
- https://imagematrix.science.mq.edu.au/viewer/?mode=view&id=353
- https://imagematrix.science.mq.edu.au/viewer/?mode=view&id=354
- https://www.virtualmicroscope.org/content/i03-granite-leinster-granite-ireland
- https://www.youtube.com/watch?v=fAVUeQgUt00 (Birrefringencia e Isotropía)
ANEXO 1 (16BB03)
OBSERVACIÓN ORTOSCÓPICA CON NICOLES PARALELOS:
MINERAL 1
• Habito: Laminar
• Forma: Subhedral
• Clivaje: Mediano
• Color: Amarillo claro verdoso
• Pleocroísmo: No presenta ɛ=ω
• Relieve: Alto
OBSERVACIÓN ORTOSCÓPICA CON NICOLES
CRUZADOS:
• Extinción: Recta
• Colores de interferencia: Marrón oscuro verdoso (1er orden)
• Birrefringencia: 0.015 – 0.016
ANEXO 2 (16BB03)
OBSERVACIÓN ORTOSCÓPICA CON NICOLES PARALELOS:
MINERAL 2
• Habito: Tabular
• Forma: Subhedral NP
• Clivaje: Malo
• Sistema De Cristalización: tetragonal
• Color: Marrón claro parduzco
• Pleocroísmo: no presenta ɛ=ω
• Relieve: Alto
OBSERVACIÓN ORTOSCOPICA CON
NICOLES CRUZADOS
• Extinción: oblicua inicial: 30º medida iz:345º medida derecha:75º
• Color de interferencia: marrón oscuro (1ª orden)
• Birrefringencia 0,016-0,017
ANEXOS 3 (16BB05)
OBSERVACIÓN ORTOSCÓPICA CON
NICOLES PARALELOS:
Mineral 1
• Hábito: Tabular
• Forma: Subhedral
• Clivaje: Bueno
• Sistema de Cristalización: Tetragonal
• Color: Marrón oscuro verdoso
• Pleocroísmo: Si presenta ɛ<ω
• Relieve: Alto
OBSERVACIÓN ORTOSCÓPICA CON NICOLES CRUZADOS:
• Extinción: Recta
• Colores de interferencia: celeste verdoso (2do orden)
• Birrefringencia: 0.012-0.013
ANEXO 4 (16BB05)
OBSERVACIÓN CON LUZ ORTOSCÓPICA Y
NICOLES PARALELOS:
Mineral 2
• Hábito: Tabular
• Forma: Subhedral
• Clivaje: Malo
• Color: Incoloro
• Pleocroísmo: No presenta Ɛ=ω
• Relieve: Alto
OBSERVACIÓN CON LUZ ORTOSCÓPICA Y NICOLES
CRUZADOS:
• Extinción: Recta
• Color de Interferencia: marrón oscuro Primer Orden
• Birrefringencia: 0.021 – 0.022
ANEXO 5 (103)
OBSERVACIÓN ORTOSCÓPICA CON NICOLES PARALELOS:
Mineral 1
Habito: Laminar
Forma: Anhedral
Clivaje: Imperfecto
Color: Incoloro
Pleocroísmo: No presenta ɛ=ω
Relieve: Bajo
OBSERVACIÓN ORTOSCÓPICA CON NICOLES CRUZADOS:
Extinción: Recta
Colores de interferencia: Amarillo blanquecino – 1er orden
Birrefringencia: 0,010 – 0,011
ANEXO 6 (103)
OBSERVACIÓN ORTOSCÓPICA CON NICOLES PARALELOS:
Mineral 2
• Habito: laminar
• Forma: Subhedral NP
• Clivaje: mediano
• Sistema De Cristalizacion: monoclinico
• Color: Pardo claro amarillento
• Pleocroismo: Pardo amarillento claro a café pardo oscuro
w>E
• Relieve: fuerte
OBSERVACIÓN CON LUZ ORTOSCÓPICA Y NICOLES CRUZADOS:
• Extinción: recta
• Color de Interferencia: anaranjado claro – primer orden
• Birrefringencia: 0.023-0.024
ANEXO DE SCREENSHOT
ANEXO 7 (16BB03)
MINERAL 1
POSICIÓN 0° N-S 16BB03 POSICIÓN 90° E-W
(mineral 1) 16BB03 (mineral 1)
ANEXO 8 (16BB03)
MINERAL 2
POSICION DEL CLIVAJE N- 345º A LA IZQUIERDA 75º A LA DERECHA
S 30º
ANGULO DE ANGULO DE EXTINCION
EXTINCION 45º 45º
ANEXO 9 (16BB05)
MINERAL 1
POSICIÓN 0° W-E 16BB05 POSICIÓN 45° N-S
(mineral 1) 16BB05 (mineral 1)
ANEXO 10 (16BB05)
MINERAL 2
Muestra 16BB05. (Nicoles paralelos y Nicoles Cruzados)
Minerales 1 y 2 de la muestra 16BB05 en diferentes posiciones (Nicoles Paralelos y Nicoles
Cruzados.
ANEXO 11 (103)
MINERAL 1
OBSERVACION EN NICOLES
PARALELOS Y CRUZADOS EN UN
ANGULO DE 217º
ANEXO 12
MINERAL 2
Clivaje en la posición N-S en un El ángulo de extinción lo puse en un ángulo de
Angulo de 324º 56º y sume 45º para el color de interferencia y
seria 101º
