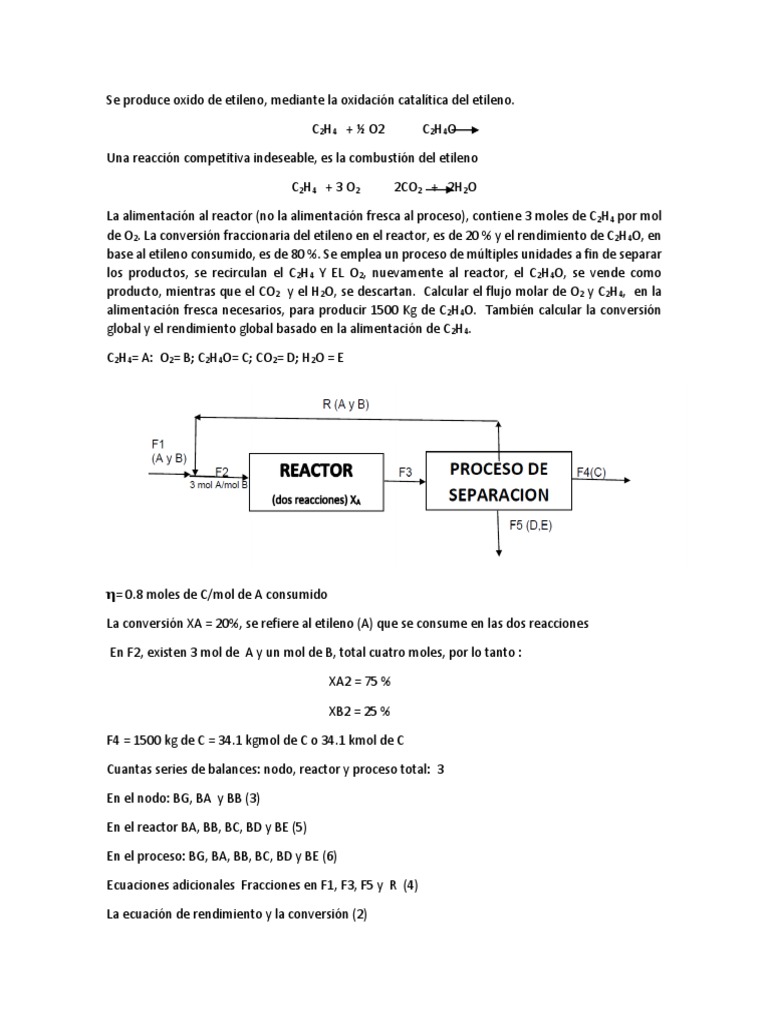

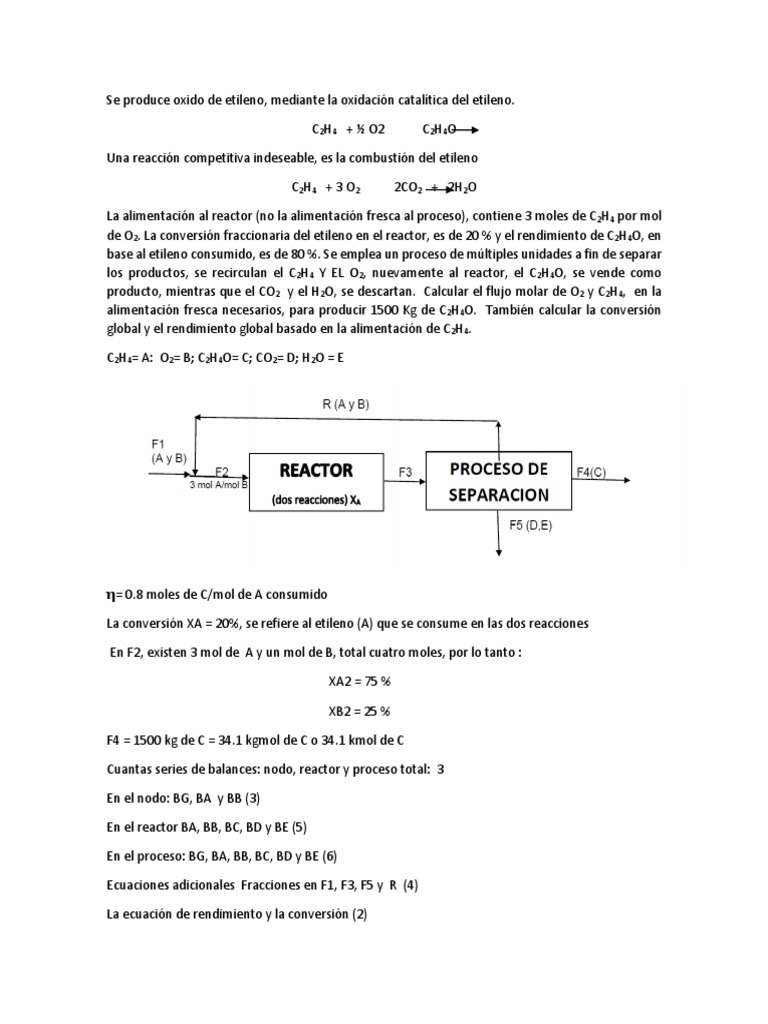

Se produce oxido de etileno, mediante la oxidación catalítica del etileno.

C2H4 + ½ O2 C2H4O

Una reacción competitiva indeseable, es la combustión del etileno

C2H4 + 3 O2 2CO2 + 2H2O

La alimentación al reactor (no la alimentación fresca al proceso), contiene 3 moles de C2H4 por mol
de O2. La conversión fraccionaria del etileno en el reactor, es de 20 % y el rendimiento de C2H4O, en
base al etileno consumido, es de 80 %. Se emplea un proceso de múltiples unidades a fin de separar
los productos, se recirculan el C2H4 Y EL O2, nuevamente al reactor, el C2H4O, se vende como
producto, mientras que el CO2 y el H2O, se descartan. Calcular el flujo molar de O2 y C2H4, en la
alimentación fresca necesarios, para producir 1500 Kg de C2H4O. También calcular la conversión
global y el rendimiento global basado en la alimentación de C2H4.

C2H4= A: O2= B; C2H4O= C; CO2= D; H2O = E

𝛈= 0.8 moles de C/mol de A consumido

La conversión XA = 20%, se refiere al etileno (A) que se consume en las dos reacciones

En F2, existen 3 mol de A y un mol de B, total cuatro moles, por lo tanto :

XA2 = 75 %

XB2 = 25 %

F4 = 1500 kg de C = 34.1 kgmol de C o 34.1 kmol de C

Cuantas series de balances: nodo, reactor y proceso total: 3

En el nodo: BG, BA y BB (3)

En el reactor BA, BB, BC, BD y BE (5)

En el proceso: BG, BA, BB, BC, BD y BE (6)

Ecuaciones adicionales Fracciones en F1, F3, F5 y R (4)

La ecuación de rendimiento y la conversión (2)

Total ecuaciones: 20

Total incognitas: F1,F2,F3,F5,R, xA1,xB1,xA3, xB3, xC3, xD3, xE3, xAR, xBR, xD5, XE5

Los moles de A que reaccionan en la primera reacción (y)

Los moles de A que reaccionan en la segunda reacción (z)

Total 18 incognitas

Balances en el nodo

BG: F1 + R - F2 = 0 (1)

BA: F1*xA1 + R * xAR – F2* 0.75 = 0 (2)

BB: F1*xB1 + R * xBR – F2* 0.25 = 0 (3)

Además de las ecuaciones adicionales:

F1*xA1 + F1*xB1 = F1 (4)

R * xAR + R * XBR = R (5)

Balances en el reactor ( asumimos dos reactores en cada de uno de ellos, una reacción no es
real)

(I) (REACTOR SUPUESTO)

C2H4 + ½ O2 C2H4O

Entrada F2*0.75 F2*0.25 -----

Reacciona -y -½ y +y

Salida F2*0.75 - y F2*0.25 – ½ Y F3 xC3

(II) (REACTOR SUPUESTO)

C2H4 + 3 O2 2CO2 + 2H2O

Entrada F2*0.75 – y F2*0.25 – ½ Y -------- ---------

Reacciona -z -3z +2z +2z

Salida F3 xA3 F3xB3 F3xD3 F3xE3

Las cinco ecuaciones de balance generadas:

Para A: F2*0.75 – y – z = F3 xA3 (6)

Para B: F2*0.25 – ½ Y – 3z = F3xB3 (7)

Para C: y = F3 xC3 (8) ( CORRESPONDE A 1500 kg o 34.1 kgmol)

Para D: 2z = F3xD3 (9)

Para E: 2z = F3xE3 (10)

Además de la ecuación adicional:

F3 xA3 + F3xB3 + F3 xC3 + F3xD3 + F3xE3 = F3 (11)

Los balances en el proceso de separación:

BG: F3 - F4 - F5 – R = 0 (12)

BA: F3 xA3 – F4 * 0 – F5 * 0 – R xAR = 0 (13)

BB: F3xB3 – F4 * 0 - F5 * 0 - R xBR = 0 (14)

BC: F3 xC3 – F4 * 1 – F5 * 0 - R * 0 = 0 (15)

BD: F3 xD3 – F4 * 0 – F5 xD5 – R * 0 = 0 (16)

BC: F3 xE3 – F4 * 0 – F5 xE5 – R * 0 = 0 (17)

Y la ecuación adicional:

F5 xD5 + F5 xE5 = F5 (18)

Además del rendimiento:

𝛈= 0.8 moles de C/mol de A consumido = F4/(y + z)

0.8 = F4/(y + z) (19)

Y la conversión:

0.2 = (y + z)/ 0.75 F2 (20)

El conjunto de ecuaciones:

BG: F1 + R - F2 = 0 (1)

BA: F1*xA1 + R * xAR – F2* 0.75 = 0 (2)

BB: F1*xB1 + R * xBR – F2* 0.25 = 0 (3)

F1*xA1 + F1*xB1 = F1 (4)

R * xAR + R * XBR = R (5)

Para A: F2*0.75 – y – z = F3 xA3 (6)

Para B: F2*0.25 – ½ Y – 3z = F3xB3 (7)

Para C: y = F3 xC3 (8) ( CORRESPONDE A 1500 kg o 34.1 kgmol)

Para D: 2z = F3xD3 (9)

Para E: 2z = F3xE3 (10)

F3 xA3 + F3xB3 + F3 xC3 + F3xD3 + F3xE3 = F3 (11)

BG: F3 - F4 - F5 – R = 0 (12)

BA: F3 xA3 – F4 * 0 – F5 * 0 – R xAR = 0 (13)

BB: F3xB3 – F4 * 0 - F5 * 0 - R xBR = 0 (14)

BC: F3 xC3 – F4 * 1 – F5 * 0 - R * 0 = 0 (15) ( CORRESPONDE A 1500 kg o 34.1

kgmol)

BD: F3 xD3 – F4 * 0 – F5 xD5 – R * 0 = 0 (16)

BC: F3 xE3 – F4 * 0 – F5 xE5 – R * 0 = 0 (17)

F5 xD5 + F5 xE5 = F5 (18)

0.8 = F4/(y + z) (19)

0.2 = (y + z)/ 0.75 F2 (20)

La resolución, comienza por:

De (15) y (8) F4 = F3 xC3 = y = 34.1 kmol de C ( 1500 kg de C)

De (19) z = 8.53 kmol

De (20) F2 = 284.2 kmol

De (6) F3 xA3 = 170.5 kmol

De (7) F3 xB3 = 28.4 kmol

De (9) F3 xD3 = 17.06 kmol

De (10) F3 xE3 = 17.06 kmol

DE (11) F3 = 267.12 kmol

xA3 = 63,83 %

xB3 = 10,63%

xC3 = 12,76%

xD3 = 6.39%

xE3 = 6.39%

DE (16) F5 xD5 = 17.06 kmol

De (17) F5 xE5 = 17.06 kmol

DE (18) F5 = 34.12 kmol

XD5 = 50%

XE5 = 50%

De (13) R XAR =170.5 kmol

De (14) R XBR = 28.4 kmol

De (5) R = 198.9 kmol

xAR = 85.72 %

XBR = 14.28 %

De (1) F1 = 85.3 kmol

De (2) xA1 = 50%

De (3) xB1 = 50%

a) Flujo de etileno = flujo de oxigeno = 85.3 *0.5 = 42.65 kmol

b) La conversión global
XAglobal = (nA ENTRAN – nA SALEN)/ nA ENTRAN
= (42.65 – 0)/ 42.65 = 1 (100%)
c) Rendimiento = (34.1 kmol de C/42.65 kmol A)*100 = 79.95%
