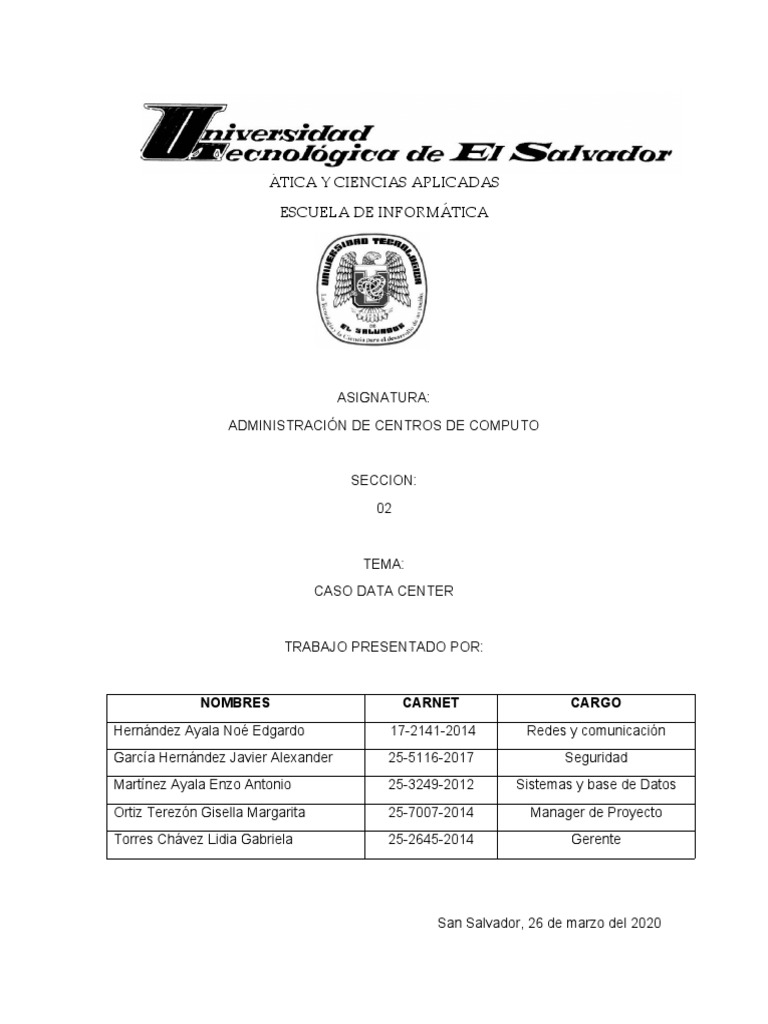

ÁTICA Y CIENCIAS APLICADAS

ESCUELA DE INFORMÁTICA

ASIGNATURA:
ADMINISTRACIÓN DE CENTROS DE COMPUTO

SECCION:
02

TEMA:
CASO DATA CENTER

TRABAJO PRESENTADO POR:

NOMBRES CARNET CARGO

Hernández Ayala Noé Edgardo 17-2141-2014 Redes y comunicación
García Hernández Javier Alexander 25-5116-2017 Seguridad
Martínez Ayala Enzo Antonio 25-3249-2012 Sistemas y base de Datos
Ortiz Terezón Gisella Margarita 25-7007-2014 Manager de Proyecto
Torres Chávez Lidia Gabriela 25-2645-2014 Gerente

San Salvador, 26 de marzo del 2020

 ARQUITECTURA TECNOLÓGICA

Descripción
El objetivo de este proyecto es implementar una red corporativa. La cual permita
comunicar o conectar la oficina principal con los clúster y los departamentos para
empleados de la empresa de forma privada, permanente y segura. Por lo tanto, la
solución está diseñada a medida de las necesidades presentadas por los
requerimientos estudiados en el caso de la empresa, dotando al mismo de una
comunicación completa y creando, al mismo tiempo, una red estable y
convergente que optimiza los tiempos de respuesta.
La solución propuesta se basa en diferentes niveles de implantación de servicios,
basados en infraestructuras de comunicaciones de red y equipamientos datos.

Por lo tanto, la presente propuesta tiene como objetivo la implementación de los

siguientes grandes bloques:

• Red LAN: Se compone de toda la electrónica de LAN (switchs), que dan

servicio a los edificios con los que cuenta la empresa, componentes que
estarán interconectados a través de fibras.
El proyecto contempla la total renovación (todo partiendo desde cero) de los
switchs de planta de la empresa, dando conexión a servidores, usuarios
(PCs y móviles) y disponiendo de puertos de enlace para la interconexión a
las demás oficinas.
• Cableado: Contempla el cableado necesario para interconectar los
switches de la empresa dentro del mismo edificio.
METODOLOGIA

Después de diseñar gracias al estudio de los requerimientos de la compañía una

solución a su medida que se ajuste a las necesidades que requiere el servicio; es
necesario estructurar un orden de implementación. Para el diseño del orden de
implementación observamos los siguientes puntos:

· Es necesario una fase donde se instale un sistema “backup” del

circuito principal de WAN que conecta las oficinas centrales.
debemos contemplarla como una de las fases finales ya que antes
de realizar esta implantación necesitamos que Las centrales estén
conectadas completamente.
Mapa de red a implantar
Nuestro objetivo es distribuir varios enlaces por un mismo canal,
compartiendo los costes de un mismo segmento de fibra y reduciendo así el
número de las mismas. Al existir menos instrumental, los costes de
despliegue y mantenimiento de la red se ven también reducidos; lo que
convierte a esta arquitectura en una alternativa para la empresa.

Respecto a la red LAN dispondremos de un Router ISR Cisco 4400 que

será capaz de trabajar para gestionar el tráfico de la LAN.
Componentes a utilizar para la data center

Equipos Cantidad Detalle

Servidores 7 120 TB. SSD

UPS 4 Interactivo 120V 1.05kVA

705W

Firewall 1 Protección firewall,

asistencia técnica VPN,
soporte VLAN.

Switch 2 capa 2/3/4 PWR 48

Puertos de acceso
(Datos), Puertos de Fibra
Óptica(2)

Router 2 ISR Cisco 4400.

Diseño del centro de datos

Para el diseño se debe saber los equipos que van a ser instalados a fin de poder
ubicarlos correctamente.
Elementos con los que se contaran para el total funcionamiento del centro de
datos se detallan a continuación.

 Dos Gabinetes estándar de 34 RU para el servicio de datos (1,7x0,9x0,6

m.)
 Un Gabinete de Servidores de 34 RU (1,1x0,7x0,6 m.)
 Tres equipos Gateway GSM (0,21x0,15x0,55 m.)
 Un CPU que alojará a los servidores WEB y Correo (0,38x0,18x0,41 m.)
 Un CPU que será el servidor de Intranet (0,38x0,18x0,41 m.)
 Dos Servidores de Almacenamiento de Información (SQL y FTP)
 Cableado Red, Patcheo
 Cajas de Cables UTP Rj-45 Cat. 6 Certificado
 Patch Panel 24 Ptos Cat. 6
 Patch Panel 48 Ptos Cat. 6
  Caja Superficie con Mini-Jack Cat. 6
 Pass Cord 1FT Cat. 6
 Pass Cord 6FT Cat 6
 Switch 24+2 Fibra Ptos Gb Cisco Poe SF500-24P
 Gabinete 26U
 Manejadores de Cable 1U
 Manejadores de Cable 2U
 Patch Panel 24 Ptos Fibra
 SFP Mini-GBIC 5Gbps
 Patch Cord 3FT LC a LC Fibra
 Cable de Fibra 3 pares (Pies)
 Conectores fibra LC
 Bandejas para RED todos los pisos
 Platino de Empalme
 Escalerilla Red Data Center Escalerilla 4" X 12" X10" 10FT
 Swkez - Splice Washer kit
 Edrnez - Fast Splice 10" 50/1 Cablofil
 Splice (Empalme) Paquete de 25/1
 Main Rack 48U Deep
 1 PDU de al menos 12 tomas Tripplite
Equipos de Red:
 Router Cisco, permite la interconexión con Internet comercial e Internet dos.
El manejo de este equipo es de uso exclusivo del proveedor de Internet.
 Un Switch Cisco 2960, que se encuentra conectado a la interfaz LAN del
Router. Los servidores que se conectan a este Switch son:
 Firewall,
 Servidor WEB
 Servidor de Correos
 Servidor de Control de Contenido
 Servidor DHCP
 Servidor DNS
 Servidor de Bases de Datos

Servidores
Firewall, servidor que permite tener la barrera entre la red pública y la red interna
de datos, aquí constan las reglas que optimizan el uso del Internet en la empresa
Alimentos del Pacifico. Las características del Firewall son:
 Sistema Operativo Linux Fedora 3
 Intel(R) Xeon (TM) CPU 3.2ghz
  Memoria 1GB
 Disco 160 GB

Servidor WEB, aquí se encuentra instalada la página web de la empresa. Las

características las describimos a continuación.
 Sistema Operativo Linux Fedora 3
 Intel(R) Xeon (TM) CPU 3.2ghz
 Memoria 2GB
 Disco 500 GB

Servidor de Correo. Este servidor permite tener direcciones de correo electrónico

bajo el dominio de la empresa, por ejemplo informatica@alm.com.sv. Las
características las describimos a continuación:
 Sistema Operativo Linux Fedora 3
 Intel(R) Xeon (TM) 3.2ghz
 Memoria 2GB
 Disco 500 GB

Servidor de DHCP, permite asignar dinámicamente direcciones de red a los

computadores de la empresa, por medio de la MAC de la interfaz de red. Las
características las describimos a continuación:
 Sistema Operativo Linux Fedora 6
 Intel(R) Pentium (r) D 3.4ghz
 Memoria 2GB
 Disco 500GB

Servidor para Control de Contenido, hace posible el control efectivo en el acceso a

páginas pornográficas y de contenido malicioso principalmente, así como evita un
consumo excesivo de ancho de banda. Para este propósito se utiliza Squid y
Dansguardian, software que permite realizar el control en cada uno de los
servidores de las Áreas. Las características las describimos a continuación:
 Sistema Operativo Linux Fedora 3
 Intel(R) Xeon (TM) CPU 3.2ghz
 Memoria 2Gb
 Disco 500 GB
Servidor DNS, aquí se encuentra instalado el dominio de la empresa. Las
características las describimos a continuación.
 Sistema Operativo Linux Fedora 3
 Intel(R) Xeon (TM) CPU 3.2ghz
 Memoria 2GB
 Disco 500 GB

Servidor de base de datos es encuentra un programa que provee servicios de

base de datos a otros programas u otras computadoras, como es definido por el
modelo cliente-servidor.
 Sistema Operativo Linux Fedora 3
 Intel(R) Xeon (TM) CPU 3.2ghz
 Memoria 2GB
 Disco 500 GB

Servidor de Archivos es un tipo de servidor que almacena y distribuye diferentes

tipos de archivos informáticos entre los clientes de una red de computadoras. Su
función es permitir el acceso remoto de otros modos a los archivos que almacena
o sobre los que tiene acceso.

 Sistema Operativo Linux Fedora 3

 Intel(R) Xeon (TM) CPU 3.2ghz
 Memoria 2GB
 Disco 2 TB

Servidor de FTP  es un programa especial que se ejecuta en un

equipo servidor normalmente conectado a Internet (aunque puede estar
conectado a otros tipos de redes, LAN, MAN, etc.). Su función es permitir el
intercambio de datos entre diferentes servidores/ordenadores.

 Sistema Operativo Linux Fedora 3

 Intel(R) Xeon (TM) CPU 3.2ghz
 Memoria 2GB
 Disco 2 TB

Servidor de impresión Un Servidor de Impresión o Servicio de impresión a gran

escala es un concentrador, o más bien un servidor, que conecta una impresora a
red , para que cualquier PC pueda acceder a ella e imprimir trabajos, sin depender
de otro PC para poder utilizarla.

 Sistema Operativo Linux Fedora 3

 Intel(R) Xeon (TM) CPU 3.2ghz
 Memoria 2GB
 Disco 500 GB

INFRAESTRUCTURA DE DATACENTER
El centro de datos que implementaremos en la oficina central de la empresa se
considera una sala con una altura que permita tener un piso técnico elevado,
debajo del cual circulan los flujos de aire climatizado que consideran el control de
la humedad.
El centro de datos contará con sistemas ignífugos, incluyendo sistemas de alerta
temprana y que permiten activar complejos sistemas basados en gas que
disminuyen el nivel de oxígeno, sofocando el fuego. También se consideran
sistemas de energía ininterrumpidos, basados en subestaciones múltiples de 12kV
de sectores geográficos distintos para disminuir al máximo cualquier evento
externo que pudiera dejar sin energía al sitio.
SEGURIDAD
La seguridad dentro del centro de datos es prioridad para la empresa, por eso se
tendrá la protección de los datos a través de firewalls con el cual pretendemos una
protección en la infraestructura y de operaciones cuando se necesite, además se
pretende cumplir con las normativas de instalaciones y los diferentes componentes
necesarios del centro de datos, como pueden ser el cableado instalado de forma
que esté seguro a diferentes desastres naturales, un aire acondicionado adecuado
a la necesidad del centro de datos, componentes necesarios de seguridad como lo
son los extintores y sensores de temperatura dentro del centro de datos.
Conectividad.
Los edificios, clústers y departamento internamente se comunicarán a través de
una LAN mediante enlaces de fibra óptica, con dos proveedores de servicios de
internet, para garantizar la conectividad y redundancia. Debido al tráfico que se
realizará internamente a los sistemas se calcula que la capacidad del internet sea
de 600gb.
Se piensa en emplear una VPN para los servicios de repositorios de archivos, los
informes del sistema de cobros y e-mail los cuales por la seguridad que ofrece una
VPN estarán más seguros siendo así cómo se transferirán a la central.
 IMPLEMENTACION DE ALMACENAMIENTO EN LA NUBE

Tal y como podemos apreciar en la imagen anterior, existen diferentes beneficios

en el manejo de datos y almacenamiento en la nube los cuales podemos explicar
a continuación:
1. Menor coste: Al existir un presupuesto fijo por instalación, configuración,
mantenimiento del sistema podemos reducir cada uno de los costos al
momento de aplicar esta herramienta dentro de nuestra empresa. El uso de
nuevas tecnologías como estas implica un ahorro significativo en materiales
físicos y de menor recurso para ser implementado y utilizado.
2. Almacenamiento: Ya no se necesita un dispositivo físico. Ahora el
almacenamiento se realiza en un espacio virtual aumentando la
escalabilidad de nuestra información, base de datos, etc. Podemos estar
seguros de seguir el camino correcto hacia una expansión de nuestra
empresa.
3. Mayor eficiencia y productividad: Permite centrarse íntegramente en el
trabajo, además del uso de herramientas colaborativas que fomentan la
productividad. El uso de herramientas tecnológicas y, en este caso,
virtuales favorecen el aumento de la productividad paralelamente con la
eficiencia y eficacia con la que se trabaja independientemente del edificio
en el que se encuentre.
4. Intercambio de datos: Los datos almacenados en la nube son más fáciles
de intercambiar. Esto favorece a la coordinación entre los edificios
 operativos, el trabajo en equipo y la reducción de tiempo de respuesta o
solución a un problema.
5. Protección de datos: Puedes elegir qué usuario o usuarios tienen acceso
a los datos gracias a los Servicios de Data Center. Gracias a ellos se logra
mantener el sigilo y la confidencialidad de la información y a su vez limitar el
poder que se puedan ejercer sobre ellos. “Un gran poder con lleva una gran
responsabilidad.”
6. Flexibilidad: el almacenamiento es flexible: se puede aumentar o disminuir
el espacio. Se puede fijar o no un número de capacidad de
almacenamiento, sin embargo, lo más recomendable por efecto de
escalabilidad y expansión no es algo recomendable para cualquier
empresa. Siempre debemos tener en mente la ampliación de todo
conocimiento y recursos.
7. Copias de seguridad: La migración a la nube permite la realización de
copias de seguridad de los datos almacenados en cualquier momento y a
cualquier hora ya sea de manera programada o manual. Esto garantiza
confianza y respaldo sin preocuparse de desastres, pérdidas materiales o
ataques que nuestro datacenter pueda sufrir.
8. Información actualizada. Todos los datos de nuestra empresa estarán
actualizados y disponibles en su última versión al alcance desde cualquier
punto de acceso con solo entrar a los ordenadores.
Tener esta información lo más actualizado posible nos permite formular
datos estadísticos sobre la productividad, nuestro estado financiero, prever
gastos y cobros a futuro y búsqueda de mejoras en equipos para nuestros
empleados sin tener que realizar una revisión o inventario sobre una línea
de tiempo evitando más contratiempos.
