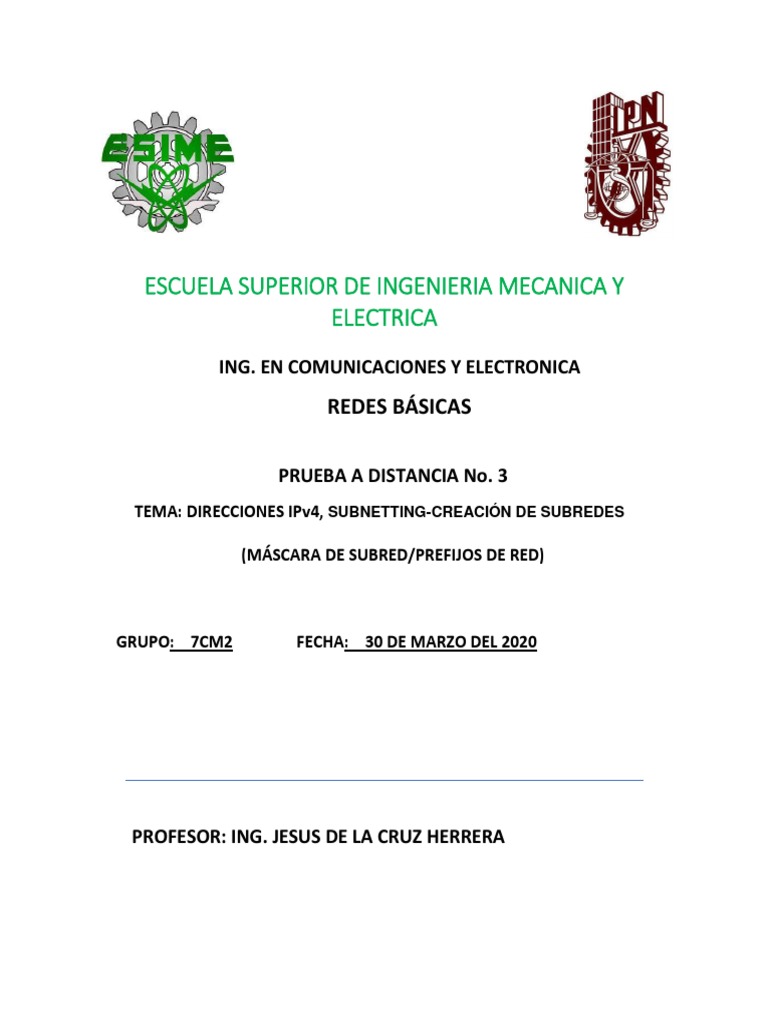

ESCUELA SUPERIOR DE INGENIERIA MECANICA Y

ELECTRICA
ING. EN COMUNICACIONES Y ELECTRONICA
REDES BÁSICAS

PRUEBA A DISTANCIA No. 3

TEMA: DIRECCIONES IPv4, SUBNETTING-CREACIÓN DE SUBREDES

(MÁSCARA DE SUBRED/PREFIJOS DE RED)

GRUPO: 7CM2 FECHA: 30 DE MARZO DEL 2020

PROFESOR: ING. JESUS DE LA CRUZ HERRERA

Direcciones IPv4

Además de la dirección física (MAC) que identifica a un dispositivo en particular, Internet

requiere una convención en el direccionamiento; una dirección que identifique la conexión
de una estación a la red, o que habilite las comunicaciones de datos entre dos hosts en la
misma red o en redes diferentes.

Cada dirección de Internet consta 4 bytes (32 bits), que definen 3 campos: la Clase de la
Dirección, el Identificador de la Red y el Identificador de la estación (Host, Servidor),
asimismo, las direcciones IP se clasifican en: direcciones IP privadas y direcciones IP
públicas, a su vez estas pueden ser direcciones IP estáticas y direcciones IP
dinámicas.

No obstante que la mayoría de las direcciones de host IPv4 son direcciones públicas
asignadas para utilizarse en redes que son accesibles en Internet, hay un bloque de
direcciones que se designan para ser utilizadas en redes que requieren un acceso a
Internet, ya sea limitado o no limitado. Estas últimas direcciones son las direcciones
privadas.

Los bloques de direcciones privadas (RFC 1587, actualizada con la RFC 1918) son:

 10.0.0.0 (de 10.0.0.0 a 10.255.255.255)

 172.16.0.0 (de 172.16.0.0 a 172.31.255.255)
 192.168.0.0 (de 192.168.0.0 a 192.168.255.255)

Direcciones IP privadas (espacio privado). Los bloques de direcciones de espacio

privado son separas para usarse en redes privadas. En general, el host de este tipo de
redes que no requieren acceso a Internet puede usar sin restricciones las direcciones
privadas.

Los hosts de redes diferentes pueden usar las mismas direcciones privadas, sin embargo,
como los paquetes que llevan estas direcciones como origen o destino no son enrutables a
través de la Internet pública, se requiere convertir los paquetes de los hosts que utilizan
direcciones privadas a direcciones públicas (espacio público) mediante los servicios
conocidos como NAT (Traducción de direcciones de red, del inglés, Network Address
Translation)
Direcciones IP públicas (espacio público). Son aquellas direcciones visibles y accesibles
desde internet. Para conectarse a internet es necesario tener una dirección IP pública. Por
ejemplo, generalmente en el caso de impresoras y servidores accesibles por Internet, cada
uno de éstos, debe tener asociada una dirección de espacio público,

Direcciones IP estáticas. Un dispositivo que se conecta a la red con dirección IP estática

siempre lo hará con la misma IP. Las direcciones IP públicas estáticas son las que utilizan
los servidores, impresoras y otros dispositivos que deben ser accesibles para los clientes
de la red. La modificación de una de esas direcciones provocaría que esos dispositivos
fueran inaccesibles dese Internet, además, la asignación estática de la información de
direccionamiento puede proporcionar un mayor y mejor control de los recursos de la red.
Estas direcciones hay que contratarlas.

Direcciones IP dinámicas. En muchas ocasiones, los dispositivos de usuario final tienen

direcciones asignadas dinámicamente, debido principalmente a los retos y problemas
relacionados con la administración de direcciones estáticas. Un dispositivo que se conecte
a la red mediante dirección IP dinámica, cada vez lo hará con una dirección IP distinta. Esta
asignación dinámica se realiza utilizando DHCP (Protocolo de Asignación Dinámica de
Direcciones, del inglés

Por lo general en las redes grandes es preferible utilizar DHCP como método de asignación
de direcciones IP a los hosts ya que reduce la carga del personal de soporte y
administración de la red y elimina los errores de entrada, además, otra ventaja de utilizar
DHCP es que una dirección no se asigna de manera permanente a un host, solo se “alquila”
durante un período de tiempo.

Los proveedores de internet utilizan direcciones IP dinámicas debido a la gran cantidad de

clientes que tienen con direcciones IP y es muy improbable que todos se conecten a la vez.

NAT (Traducción de Direcciones de Red, del inglés Network

Address Traslation)

Este servicio permite acceder a Internet traduciendo las direcciones privadas en

direcciones IP registradas, Incrementa la seguridad y la privacidad de la red local al traducir
el direccionamiento interno a un direccionamiento externo.
Un dispositivo NAT oculta todos los detalles de la red local, inclusive oculta la existencia de
la red impidiendo que un atacante de fuera la encuentre, incluso si el atacante conoce las
direcciones de un host no podrá abrir una conexión con dicha red.

Los dispositivos NAT normalmente asignan direcciones IP los rangos de direcciones

privadas.

Estas direcciones no son enrutables, en el sentido convencional, de tal manera que la única
forma de alcanzar el host cliente NAT es a través de un proceso de traducción. Además,
NAT reduce el número de direcciones compatibles con Internet requeridas para una
empresa, ya que únicamente el Ruteador que realiza el servicio NAT utiliza una dirección
real de Internet.

Conjuntamente, la economía de configuración de menos direcciones de Internet con la

inherente seguridad de una red privada, hacen que los dispositivos NAT sean preferidos en
redes corporativas, inclusive, hoy en día en sistemas domésticos.

Dirección Pública
Dirección
Privada
Interne
t

Se necesita NAT en el Router para

permitir acceso a Internet a las
direcciones privadas

Red Local Interna

Clases de direcciones IPv4

El direccionamiento IP es una función clave de los protocolos de capa de Red. El protocolo
de Internet Versión 4 (IPv4) proporciona un direccionamiento jerárquico de los paquetes
que transportan sus datos. Cada dispositivo de una red debe estar definido por una
dirección de Capa de Red. En esta capa, los paquetes son identificados con las direcciones
de origen y de destino de los sistemas finales. Con IPv4, cada paquete utiliza una dirección
de origen y destino de 32 bits (4 bytes) en la cabecera de la capa 3.

Dependiendo del número de host que se necesite para cada red, las direcciones Internet
se han dividido en las clases primarias A, B, C, la clase D está formada por direcciones que
identifican no a una host, sino aún grupo de ellas (multicast/multidifusión). Las direcciones
E son direcciones reservadas para uso futuro. La figura anterior muestra la estructura de
cada una de las clases de direcciones IP.

Direcciones de Clase A

 Rango de direcciones IP: 1.0.0.0 a 127. 0.0.0 --- Máscara: 255.0.0.0

 Direcciones Privadas: 10.0.0.0 a 10.255.255.255

Direcciones de Clase B

 Rango de direcciones IP: 128.0.0.0 a 191.255.0.0 – Máscara: 255.255.0.0

 Direcciones Privadas: 172.16.0.0 a 172.31.255.255
Direcciones de Clase C

 Rango de direcciones IP: 192.0.0.0 a 223.255.255.0 – Máscara: 255.255.255.0

 Direcciones Privadas: 192.168.0.0 a 192.168.255.255

Direcciones de Clase D

 Rango de direcciones IP: 224.0.0.0 a 239.255.255.255

 Se utilizan para direccionamiento Multicast (Multidifusión)

Direcciones de Clase E

 Rango de direcciones IP: 240.0.0.0 a 254.255.255.255

Uso experimental o científico

La asignación de direcciones de Clase, derrochan a menudo muchas direcciones, una

circunstancia que agotó la disponibilidad de direcciones IPv4. Por ejemplo, una compañía
con 280 host necesitaría que se le asignara una dirección de clase B con más de 65, 000
direcciones. Debido a lo anterior, el sistema que se utiliza actualmente se conoce como
Direccionamiento Sin Clase. Con este sistema se asigna a las empresas u organizaciones
bloques de direcciones apropiadas al número de host, sin tener en cuenta la Clase Unicast.

NÚMERO
FORMATO NÚMERO RANGO DE MASCARA
DE HOST
CLASE r= red DE DIRECCIONES
POR DE SUBRED
h=host REDES DE REDES
RED

A r.h.h.h. 126 16777214 0.0.0.0-127.0.0.0 255.0.0.0

B r.r.h.h. 16384 65534 128.0.0.0-191.255.0.0 255.255.0.0

C r.r.r.h. 2097159 254 192.0.0.0-223.255.255.0 255.255.255.0

D Grupo --- --- 224.0.0.0-239.255.255.255 ---

E Indefinido --- --- 240.0.0.0-255.255.255.255 ---

Autoridad de Números Asignados a Internet (IANA)

Cuando una compañía u organización quiere tener hosts de red accesibles desde Internet
debe tener asignado un bloque de direcciones públicas. El uso de estas direcciones
públicas está regulado. Esto es así para las direcciones IPv4, IPv6 y Multicast.

La IANA (http://www.iana.net) es la titular de las direcciones IP, la cual hasta mediados

de los 90´s administraba directamente todo el espacio de direcciones IPv4, a partir de
entonces la IANA asignó la administración del espacio de direcciones IPv4 restantes a otros
registros para propósitos particulares o por áreas regionales. A estas empresas de registro
se les dio el nombre de Registros regionales de Internet (RIR, Regional Internet
Registries).

Hoy en día las direcciones Multicast IP y las direcciones IPv6 se obtienen directamente de
la IANA. Entre otros, los Registros Regionales de Internet (RIR) relacionados con la
administración de direcciones IPv4 son:

- LACNIC (Registro Regional de Direcciones IP para Latino América y el Caribe)

- ARIN (Registro Americano para Números de Internet)
- RIPE NCC (Reseaux IP Europeans), Europa, Oriente Medio y Asia Central
- AfriNIC (African Network Information Centre), Africa

- APNIC (Asia Pacific Network Information Centre), Región Asia/Pacífico

Tipos de Direccionamiento de Comunicación

En una red IPv4 los hosts se pueden comunicar de tres maneras:

a) Unicast (unidifusión): Proceso de enviar un paquete de un host a otro

individualmente.

b) Broadcast (difusión): Proceso de enviar un paquete de un host a todos los

hosts de una red.

c) Multicast (multidifusión): Proceso de enviar un paquete de un host a un

grupo seleccionado de host.

a) Direccionamiento Unicast: El tipo de comunicación más común es el Unicast. Es la

comunicación normal de host a host, tanto en una red cliente-servido como en una red peer-
to-peer. En Unicast, las direcciones de host asignadas a los dos dispositivos se utilizan
como direcciones IPv4 de origen a destino.

b) Direccionamiento Broadcast: La comunicación broadcast envía un paquete de un host

a todos los hosts de la red. Para realizar lo anterior, la comunicación broadcast utiliza una
dirección especial como dirección destino, denominada como dirección broadcast
(dirección más alta del rango de red), la cual permite que todos los hosts acepten el
paquete. El host cuando recibe esta dirección como destino, procesa el paquete como si
fuera un paquete unicast. Una de las utilizaciones de la dirección broadcast es por
ejemplo cuando un host requiere proporcionar información a todos los hosts de la red. Otros
ejemplos donde se utiliza la transmisión broadcast son: Asignación de direcciones de capa
superior a direcciones de capa inferior, solicitud de una dirección, intercambio de
información de enrutamiento por protocolos de enrutamiento.

Como se mencionó antes, en el direccionamiento Unicast se puede enrutar un paquete a

través de varias redes interconectadas (internetwork), sin embargo, los paquetes Broadcast
generalmente están restringidos a la red local y no son enviados por un Ruteador. Esta
última restricción depende de la configuración del Ruteador que circunda la red local y del
tipo de broadcast. Existen dos tipos de Broadcast:
 Broadcast Dirigida y
 Broadcast Limitada

Cada uno de estos dos tipos de Comunicación Broadcast utiliza un método diferente de
direccionamiento.

Broadcast Dirigida

Una Broadcast Dirigida se envía a todos los hosts de una red específica. Este tipo de
Broadcast resulta útil para enviar una Broadcast a todos los hosts de una red no local
utilizando como dirección de destino IPv4 la dirección más alta de una red, en este caso,
es la dirección de la red con todos los bits de host (porción de host de la dirección) puestos
a 1.

Normalmente, los Ruteadores no envían Broadcast dirigidas de forma predeterminada, sin

embargo, estos dispositivos se pueden configurar para que lo realicen.

Broadcast Limitada

La comunicación Broadcast Limitada se usa para realizar una comunicación que está
limitada a los hosts de una red local. Estos paquetes utilizan una dirección IPv4 de destino
con todas las posiciones de la dirección de la red puestas a 1 (255.255.255.255). Los
paquetes dirigidos a la dirección Broadcast Limitada solo se transmitirán en la red local.
Debido a lo anterior, en estos casos se dice que la red es un Dominio de Broadcast y
como los Ruteadores no envían este tipo de Broadcast estos dispositivos establecen el
límite de un Dominio de Broadcast.

Como un paquete Broadcast es aceptado y procesado por todos los hosts se consumen
muchos recursos de la red local, por lo tanto, es recomendable limitar el tráfico de Broadcast
para que no afecte en forma adversa el rendimiento de la red o de los dispositivos.
Asimismo, como también se mencionó, debido a que los Ruteadores segmentan los
Dominios de Broadcast, se puede mejorar el rendimiento de la red subdividiendo las redes
que soportan una carga excesiva de Broadcast.

c) Direccionamiento Multicast: La transmisión Multicast está diseñada para conservar el

ancho de banda de la red IPv4. Lo anterior, se debe a que reduce el tráfico al permitir a un
host enviar un paquete a un conjunto de hosts seleccionadas. Esto es, el host origen puede
enviar un solo paquete que puede llegar a miles de hosts de destino. Algunos ejemplos de
la transmisión Multicast son: Difusiones de audio y video, Información de enrutamiento
intercambiada por algunos protocolos de enrutamiento, Distribución de software, etc.

Los hosts que requieren recibir datos Multicast deben subscribirse a un Grupo Multicast,
mediante la utilización se los servicios proporcionados por un programa cliente, de aquí los
hosts que pertenecen a un Grupo Multicast se conocen como Clientes Multicast.

Cada Grupo Multicast está representado por una sola dirección de destino Multicast IPv4,
de tal manera que cuando un host pertenece a uno de estos grupos procesa los paquetes
dirigidos a esa dirección de Multicast, así como también procesa los paquetes a su dirección
Unicast.

IPv4 tiene asignado un bloque especial de direcciones, desde 224.0.0.0 hasta

239.255.255.255 como direcciones para Grupos Multicast.

Generalmente, el espacio del tráfico Multicast está limitado a la red local pero también
puede ser enrutado a través de varias redes interconectadas.

Por otra parte, el rango de direcciones IPv4 Multicast se subdivide en diferentes tipos de
direcciones especiales;

 Direcciones de Enlace Local Reservadas (de 224.0.0.0 a 224.0.0.255). Estas

direcciones se utilizan para los Grupos Multicast en una red local.

 Direcciones Agrupadas Globalmente (de 224.0.1.0 a 238.255.255.255). Estas

direcciones se pueden utilizar para una difusión múltiple de datos a través de
Internet. Por ejemplo, la dirección 224.0.1.1 se ha reservado para el NTP (Protocolo
de Hora de Red, del inglés Network Time Protocol) que sincroniza los relojes de
los dispositivos.
Direcciones IPv4 Unicast Especiales
Las direcciones IPv4 especiales se utilizan para realizar funciones específicas pero
diferentes de los tipos de direcciones que se describen anteriormente.

Estas direcciones especiales son las siguientes:

A) Ruta Predeterminada

La ruta predeterminada Iv4 es 0.0.0.0. Esta ruta es una del tipo “alcanzar todo” para
enrutar paquetes cuando no hay disponible una ruta más específica. El uso de esta
dirección también reserva las direcciones del bloque de direcciones 0.0.0.0/8 (0.0.0.0 a
0.255.255.255).

B) Loopback

El siguiente bloque de direcciones reservadas es 127.0.0.0/8 (127.0.0.0 a

127.255.255.255). Dichas direcciones están reservadas en los host IPv4 para
servicios/prueba de Loopback (127.0.0.1). La Loopback es una dirección especial que los
hosts utilizan para dirigir el tráfico hacia ellos mismos, creando un método abreviado para
las aplicaciones y servicios de TCP/IP que se ejecutan en el mismo dispositivo para
comunicarse entre sí.

También se puede hacer ping a la dirección de Loopback para probar la configuración de

TCP/IP en el host local. Aunque solo se utiliza la dirección 127.0.0.1, el bloque de
direcciones 127.0.0.0/8 (127.0.0.0 a 127.255.255.255) está reservado. Con cualquier
dirección de este bloque se podrá ejecutar un Loopback dentro del host local. Ninguna
dirección de este bloque debe aparecer en una red.

C) Direcciones de Enlace Local

Las direcciones IPv4 del bloque 169.254.0.0/16 (169.254.0.0 a 169.254.255.255) están

asignadas como direcciones de enlace local. El sistema Operativo puede asignar
automáticamente estas direcciones al host local en entornos donde no hay disponible una
configuración IP. Por ejemplo, esto podría utilizarse para un host que no pueda obtener
automáticamente una dirección del servidor DHCP (Protocolo de Configuración Dinámica
del Host).
Subnetting (Creación de Subredes)

Máscara de Subred/Prefijos de Red

Cuando se expresa una dirección de red IPv4, se añade una Longitud de Prefijo a la
dirección de red. Ésta es el número de bits de la dirección que proporcionan la “porción”
de red, y se escribe en forma de barra inclinada seguida por el número de bits de red. Por
ejemplo, en 172.16.4.0/24, donde /24 es la longitud de prefijo, que nos indica que los
primeros 24 bits (3 bytes) son la dirección de red. Los 8 bits restantes (1 byte), representa
la “porción” de host.

Máscara de subred: definición de las “Porciones” de Red y de Host de la

Dirección

¿De qué forma los dispositivos de red identifican cuántos bits son la porción de red y
cuántos son la porción de host? La respuesta es la Máscara de Red. El prefijo y la
máscara de subred son formas diferentes de representar la misma información; la Porción
de red y una dirección. La longitud del prefijo nos indica fácilmente el número de bits de la
dirección que constituyen la porción de red.

La máscara de subred se utiliza en las redes de datos para especificar la porción de red de
la dirección, a los dispositivos de red. La máscara de subred es un valor de 32 bits que se
usa con las direcciones IPv4, y utilizan 1’s y 0’s para indicar que bits de esta dirección son
los bits de red y cuáles son los bits de host. La máscara de subred se representa en el
mismo formato decimal con puntos que la dirección IPv4. La máscara de subred se crea
colocando un 1(uno) binario en cada posición del bit apropiado que representa un bit de red
de la dirección, y colocando un 0 (cero) binario en el resto de las posiciones de bit, que
representarán la porción de host de la dirección.

El prefijo /24 representa una máscara de subred igual a 255.255.255.0

(11111111.11111111.11111111.00000000). Los tres primeros octetos (bytes), los bits de
orden superior son 1’s. El resto de los bits de orden inferior (1 byte) de la máscara de subred
son 0’s, lo que indica la dirección de host dentro de la red.
