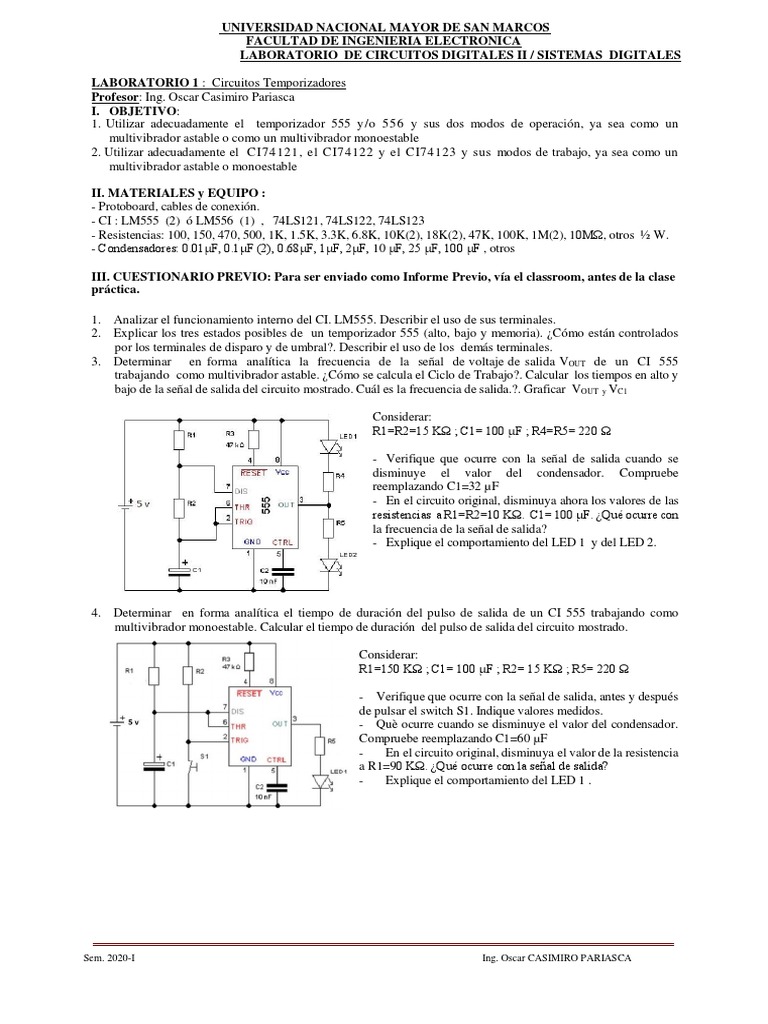

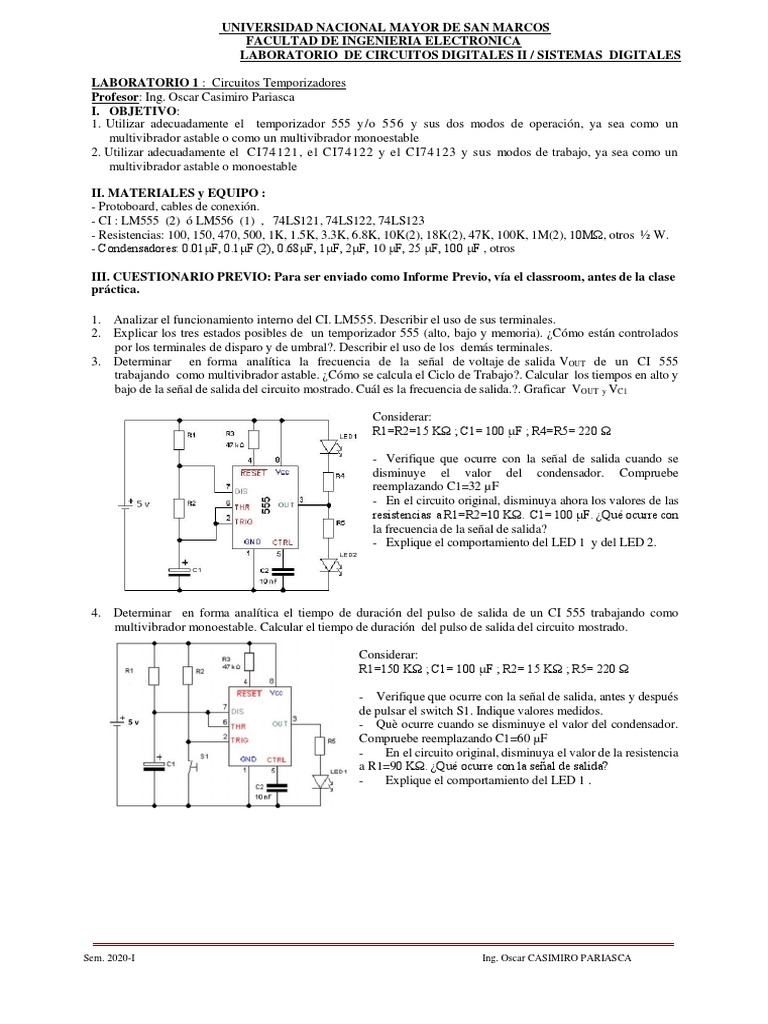

UNIVERSIDAD NACIONAL MAYOR DE SAN MARCOS

FACULTAD DE INGENIERIA ELECTRONICA

LABORATORIO DE CIRCUITOS DIGITALES II / SISTEMAS DIGITALES

LABORATORIO 1 : Circuitos Temporizadores

Profesor: Ing. Oscar Casimiro Pariasca
I. OBJETIVO:
1. Utilizar adecuadamente el temporizador 555 y/o 556 y sus dos modos de operación, ya sea como un
multivibrador astable o como un multivibrador monoestable
2. Utilizar adecuadamente el CI74121, el CI74122 y el CI74123 y sus modos de trabajo, ya sea como un
multivibrador astable o monoestable

II. MATERIALES y EQUIPO :

- Protoboard, cables de conexión.
- CI : LM555 (2) ó LM556 (1) , 74LS121, 74LS122, 74LS123
- Resistencias: 100, 150, 470, 500, 1K, 1.5K, 3.3K, 6.8K, 10K(2), 18K(2), 47K, 100K, 1M(2), 10MΩ, otros ½ W.
- Condensadores: 0.01μF, 0.1μF (2), 0.68μF, 1μF, 2μF, 10 μF, 25 μF, 100 μF , otros

III. CUESTIONARIO PREVIO: Para ser enviado como Informe Previo, vía el classroom, antes de la clase
práctica.

1. Analizar el funcionamiento interno del CI. LM555. Describir el uso de sus terminales.
2. Explicar los tres estados posibles de un temporizador 555 (alto, bajo y memoria). ¿Cómo están controlados
por los terminales de disparo y de umbral?. Describir el uso de los demás terminales.
3. Determinar en forma analítica la frecuencia de la señal de voltaje de salida VOUT de un CI 555
trabajando como multivibrador astable. ¿Cómo se calcula el Ciclo de Trabajo?. Calcular los tiempos en alto y
bajo de la señal de salida del circuito mostrado. Cuál es la frecuencia de salida.?. Graficar VOUT y VC1

Considerar:
R1=R2=15 KΩ ; C1= 100 µF ; R4=R5= 220 Ω

- Verifique que ocurre con la señal de salida cuando se

disminuye el valor del condensador. Compruebe
reemplazando C1=32 µF
- En el circuito original, disminuya ahora los valores de las
resistencias a R1=R2=10 KΩ. C1= 100 µF. ¿Qué ocurre con
la frecuencia de la señal de salida?
- Explique el comportamiento del LED 1 y del LED 2.

4. Determinar en forma analítica el tiempo de duración del pulso de salida de un CI 555 trabajando como
multivibrador monoestable. Calcular el tiempo de duración del pulso de salida del circuito mostrado.

Considerar:
R1=150 KΩ ; C1= 100 µF ; R2= 15 KΩ ; R5= 220 Ω

- Verifique que ocurre con la señal de salida, antes y después

de pulsar el switch S1. Indique valores medidos.
- Què ocurre cuando se disminuye el valor del condensador.
Compruebe reemplazando C1=60 µF
- En el circuito original, disminuya el valor de la resistencia
a R1=90 KΩ. ¿Qué ocurre con la señal de salida?
- Explique el comportamiento del LED 1 .

Sem. 2020-I Ing. Oscar CASIMIRO PARIASCA

 5. Explicar el uso y aplicaciones del CI 74LS121, como multivibrador astable y/o monoestable. Mostrar la
dependencia del ancho de salida en función de los valores de la resistencia y del condensador externos.

6. En el circuito mostrado, el CI 74121 actúa como un MV monoestable:

- ¿Que ocurre con las salidas Q y /Q cuando se

presiona el switch SW1? .

- ¿Cuánto es el voltaje VB Input en este caso?

- ¿Cuál es el tiempo de duración del pulso?.

- Verifique que se puede aumentar el tiempo de

duración del pulso de salida en el terminal Q,
aumentando el valor de R3 y/o C1

7. Explicar el uso del CI 74LS122 y 74LS123 como un multivibrador astable y/o como un monoestable.

8. Analizar y simular los circuitos que que se han mostrado. Envíe los circuitos de simulación.

IV. PROCEDIMIENTO EXPERIMENTAL .- Para ser verificado en clase:

1. Verificar experimentalmente los circuitos mostrados en los pasos (3), (4) y (6) del
cuestionario previo.

En el gráfico adjunto,
correspondiente a un
circuito monoestable
no redisparable, la
duración del pulso de
salida Q se establece
con los valores de R y
C, según:
T=0.693 x R x C

Calcular valores para

un tiempo de
duración del pulso, de
10 segundos

V. CONCLUSIONES.
VI. BIBLIOGRAFIA.
