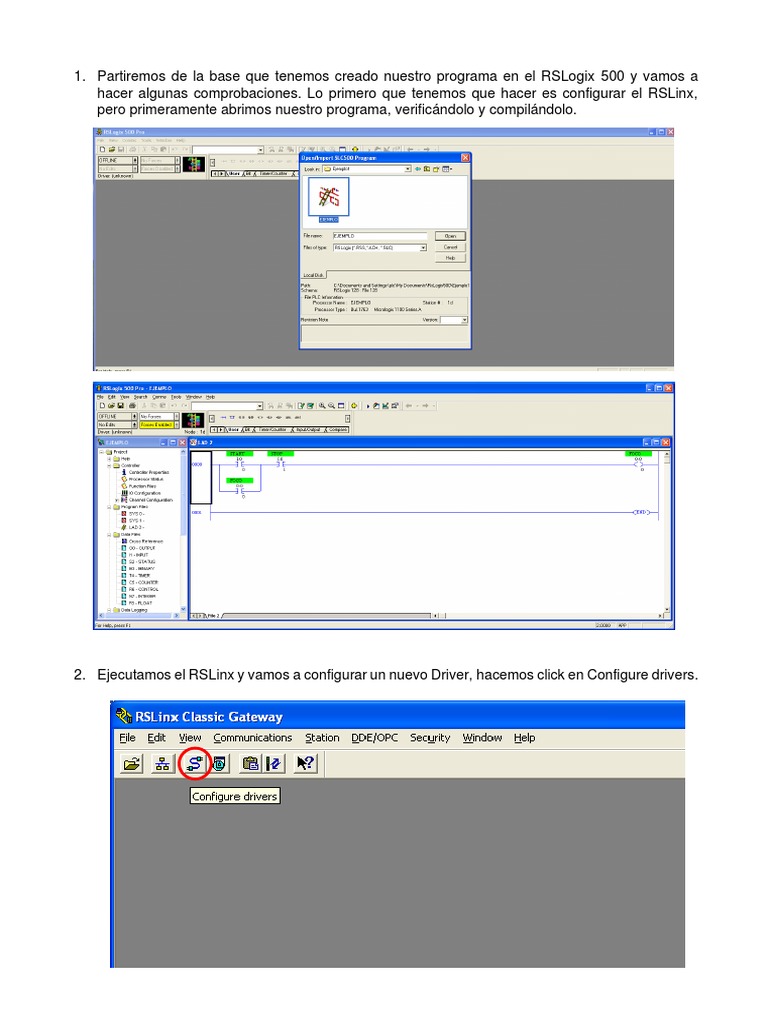

1.

Partiremos de la base que tenemos creado nuestro programa en el RSLogix 500 y vamos a
hacer algunas comprobaciones. Lo primero que tenemos que hacer es configurar el RSLinx,
pero primeramente abrimos nuestro programa, verificándolo y compilándolo.

2. Ejecutamos el RSLinx y vamos a configurar un nuevo Driver, hacemos click en Configure drivers.
3. Agregamos el driver “SCL 500 (DH485) Emulator Drive”.

4. Y le cambiamos de nombre y le damos OK.

5. Aparecera´una ventana donde configuramos el número de estación que tendra nuestro PC con
la ejecución del RSLinx y un nombre, en este caso PC, y le damos OK.

6. Aparece la siguiente ventana donde se visualiza que ya está creado nuestro Driver de
simulación. Finalmente le damos en Close.
7. Luego hacemos click en “RSWho”.

8. Aparecerá la siguiente ventana. Y seleccionares nuestro driver. Y veremos que está creada
nuestra estación de trabajo PC.
9. El próximo paso es ejecutar el RSLogix Emulate 500 y pulsamos sobre abrir para cargar el
programa que queremos probar, por ello es necesario que el programa este verificado y
compilado, del caso contrario nos saldrá una advertencia para que lo compilemos.

10. Nos aparece una ventana emergente donde podemos dejarlo por defecto o ajustar según
nuestras necesidades, el número de estación lo averiguaremos en el siguiente paso.
11. En nuestro programa (RsLogix500) vamos a Controller Properties y hacemos doble click, y
saldrá una ventana donde especificamos el driver que vamos a utilizar, que fue el que se creó
anteriormente y podremos identificar el número de estación que tiene nuestro PLC

Número de estación

Les damos en OK.

12. Volvemos al RsEmulate500 e ingresamos el número de estación. Y le damos OK.

13. Con estos pasos ya podemos observar que se ha detectado nuestro PLC en el RSLinx, ahora ya podemos
ponernos online y comprobar nuestro programa.
14. Regresamos al RsLogix500 y ponemos nuestro programa en Online.

15. Saldrá la siguiente ventana y le damos OK.

16. Y por último observaremos que nuestro programa está en línea (REMOTE PROG).

En adelante para probar cualquier programa repetiremos los pasos del 9 en adelante.
