Redes Telemáticas – Carlos – Uni Elca

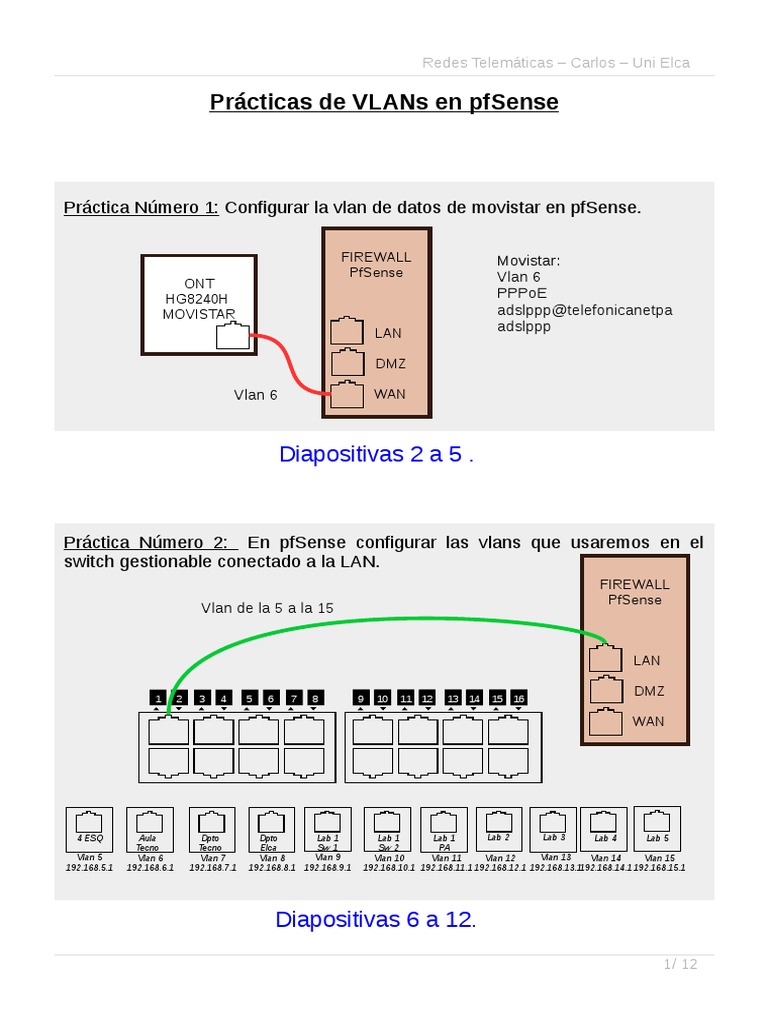

Prácticas de VLANs en pfSense
Práctica Número 1: Configurar la vlan de datos de movistar en pfSense.
FIREWALL Movistar:
PfSense Vlan 6
ONT
HG8240H PPPoE
MOVISTAR adslppp@telefonicanetpa
LAN adslppp
DMZ
Vlan 6 WAN
Diapositivas 2 a 5 .
Práctica Número 2: En pfSense configurar las vlans que usaremos en el
switch gestionable conectado a la LAN.
FIREWALL
PfSense
Vlan de la 5 a la 15
LAN
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
DMZ
WAN
4 ESQ Aula Dpto Dpto Lab 1 Lab 1 Lab 1 Lab 2 Lab 3 Lab 4 Lab 5
Tecno Tecno Elca Sw 1 Sw 2 PA
Vlan 5 Vlan 6 Vlan 7 Vlan 8 Vlan 9 Vlan 10 Vlan 11 Vlan 12 Vlan 13 Vlan 14 Vlan 15
192.168.5.1 192.168.6.1 192.168.7.1 192.168.8.1 192.168.9.1 192.168.10.1 192.168.11.1 192.168.12.1 192.168.13.1192.168.14.1 192.168.15.1
Diapositivas 6 a 12.
1/ 12
Redes Telemáticas – Carlos – Uni Elca
Crear VLAN en la tarjeta de entrada WAN
Vamos a crear la vlan de datos usada por Movistar a la salida del ONT de fibra óptica.
El número de vlan es el 6 para datos de Movistar.
La vlan se crea en la tarjeta de red usada para la entrada de datos de la WAN.
Buscamos en internet los parametros de configuración necesarios para Movistar:
- IPV4: PpoE
- MTU: 1492
- Usuario: adslppp@telefonicanetpa
- Contraseña: adslppp
Interfaces → (assign)
Pulsamos en la pestaña VLANs
Agregar
Elegimos la tarjeta de entrada
6 vlan usada por movistar para datos
PPPoE_Vlan6
Guardar
Resultado
2/ 12
Redes Telemáticas – Carlos – Uni Elca
Asignación de interfaces
Añadir interface seleccionada
Elegimos la VLAN 6
Pulsamos en la tarjeta OPT2 u OPTx
3/ 12
Redes Telemáticas – Carlos – Uni Elca
Habilitamos la interface
WANPPPoE
PPPoE
none
1492
adslppp@telefonicanetpa
adslppp
4/ 12
Redes Telemáticas – Carlos – Uni Elca
Aplicamos cambios
Pulsamos aquí
Aparece en rojo porque no esta conectado a ningún ONT
5/ 12
Redes Telemáticas – Carlos – Uni Elca
Crear VLAN en tarjeta de salida LAN
Vamos a crear la Vlan 15 Lab 5 con dirección ip 192.168.15.1
y rango de .10 a .40
Lab 5
Vlan 15
192.168.15.1
Interfaces → (assign)
Pulsamos en la pestaña VLANs
Agregar
Elegimos la tarjeta de red
Usada para la LAN
15 (número de la vlan)
Vlan 15 Lab 5
Salvamos
6/ 12
Redes Telemáticas – Carlos – Uni Elca
Nos quedaría asi:
Pulsamos en Interface assignements
Add selected interface
Nos aparecerá una nueva interface que empezará por: OPT
seguida de un número.
Una interface ha sido añadida
Nombre de la nueva interface (OPTx)
Elegimos la vlan
para asignarsela
Guardamos los cambios.
Salvamos
7/ 12
Redes Telemáticas – Carlos – Uni Elca
Pulsamos sobre OPT2 u OPTx
Habilitamos la interface
VLAN 15 LAB 5
Elegimos: Static IPv4
192.168.15.1 / 24
Salvamos
8/ 12
Redes Telemáticas – Carlos – Uni Elca
Aplicamos los cambios
Vamos a establecer el rango de ips para esta vlan
Services
DHCP Server
Seleccionamos la vlan
Habilitamos el DHCP
Ponemos nuestro rango de ips:
192.168.15.10 a 192.168.15.40
Bajamos y pulsamos en Save
Guardamos los cambios
Nos mostrará este mensaje, indicando que los cambios han sido
Aplicados éxitosamente.
9/ 12
Redes Telemáticas – Carlos – Uni Elca
Vamos a darle permisos a nuestra vlan:
Firewall (cortafuegos)
Rules (reglas)
Elegimos nuestra vlan
Añadir nueva regla
Permitimos cualquier protocolo
Seleccionamos nuestra vlan
+ net
Guardamos los cambios
10/ 12
Redes Telemáticas – Carlos – Uni Elca
Nos queda así. Falta aplicar los cambios.
Aplicar cambios
Los ajustes han sido aplicados. Las reglas del cortafuegos se
están recargando en segundo plano ahora.
Cerramos
Nos queda así. Todo el tráfico está habilitado.
11/ 12
Redes Telemáticas – Carlos – Uni Elca
Pulsamos aquí y nos muestra nuestra vlan activa.
Esto lo debemos hacer con todas las vlan que nos faltan.
4 ESQ Aula Dpto Dpto Lab 1
Tecno Tecno Elca Sw 1
Vlan 5 Vlan 6 Vlan 7 Vlan 8 Vlan 9
192.168.5.1 192.168.6.1 192.168.7.1 192.168.8.1 192.168.9.1
Lab 1 Lab 1 Lab 2 Lab 3 Lab 4
Sw 2 PA
Vlan 10 Vlan 11 Vlan 12 Vlan 13 Vlan 14
192.168.10.1 192.168.11.1 192.168.12.1 192.168.13.1 192.168.14.1
Cuando todas las vlan estén implementadas, debemos ver
que reglas establecemos a cada una, filtros, etc.
12/ 12
