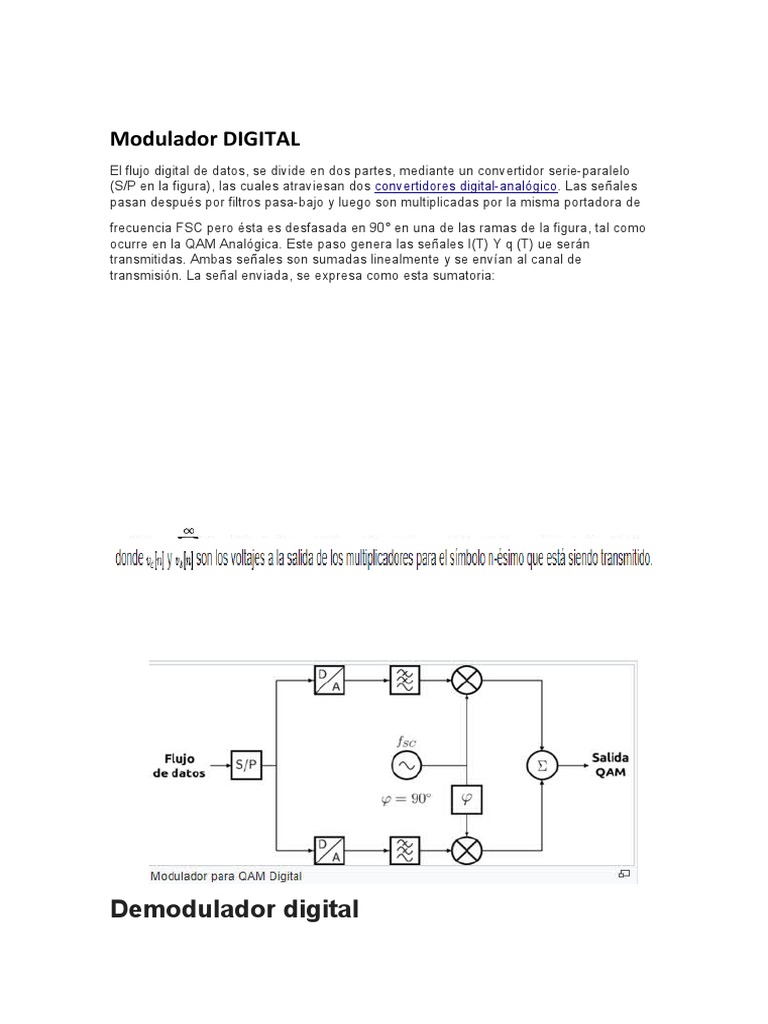

Modulador DIGITAL

El flujo digital de datos, se divide en dos partes, mediante un convertidor serie-paralelo

(S/P en la figura), las cuales atraviesan dos convertidores digital-analógico. Las señales
pasan después por filtros pasa-bajo y luego son multiplicadas por la misma portadora de

frecuencia FSC pero ésta es desfasada en 90° en una de las ramas de la figura, tal como
ocurre en la QAM Analógica. Este paso genera las señales I(T) Y q (T) ue serán
transmitidas. Ambas señales son sumadas linealmente y se envían al canal de
transmisión. La señal enviada, se expresa como esta sumatoria:

Demodulador digital
La señal recibida se divide en dos vías, mediante un divisor de potencia (DIV) en cada una de
las cuales se encuentra un demodulador de producto alimentado por la señal de un oscilador
local, sincronizado mediante un circuito de recuperación de portadora, cuya señal sufre un
desfase de 90° en una de estas vías. Las señales a la salida de los demoduladores son
procesadas con filtros pasa-bajo para eliminar los múltiplos de los armónicos de la señal del
oscilador local y luego son convertidas en forma digital para, finalmente, mezclar los flujos
digitales de datos en un convertidor paralelo a serie (P/S).

En la práctica, existe un retardo de fase desconocido entre el transmisor y el receptor que

debe ser compensado por la sincronización del oscilador local del receptor. En aplicaciones
móviles, siempre existirá una desviación en frecuencia debido a la posible presencia de un
desplazamiento por efecto Doppler proporcional a la velocidad relativa entre el transmisor y el
receptor. Tanto las variaciones de fase como de frecuencia introducidas por el canal deben ser
compensadas mediante la adecuada sincronización del oscilador local, lo cual requiere una
referencia de fase, y esta tarea se lleva a cabo mediante un lazo de seguimiento de fase.

Un conversor de señal digital a analógica o conversor digital

analógico, CDA o DAC (del inglés, digital to analogue converter) es un dispositivo para
convertir señales digitales con datos binarios en señales de corriente o
de tensión analógica. Hay distintos componentes que pueden intervenir en este proceso,
como interruptores simples, red de resistores, fuentes actuales o condensado
QAM Digital[editar]

Diagrama para la modulación digital 16-QAM con ejemplos de puntos en un diagrama de

constelaciones.

La QAM Digital, conocida también como QAM Cuantizada (de la expresión

inglesa Quantized QAM),5 se basa en los principios de su similar analógica, con la
diferencia de que tiene como entrada un flujo de datos binarios, el cual es dividido en
grupos de tantos bits como se requieran para generar N estados de modulación, de allí
que se hable de N-QAM. Por ejemplo, en 8-QAM, cada tres bits de entrada, que
proporcionan ocho valores posibles (0-7), se alteran la fase y la amplitud de la portadora
para derivar ocho estados de modulación únicos. 6 En general, en N-QAM, cada grupo de
m-bits genera  estados de modulación.
Para representar los estados de modulación posibles en los distintos tipos de modulación
digital, como la QAM Cuantizada, se utiliza el llamado diagrama de constelación en
analogía con la astronomía. Los puntos de la "constelación" están uniformemente
dispuestos en una rejilla cuadrada con igual separación vertical y horizontal, aunque son
posibles otras configuraciones. Puesto que en las telecomunicaciones digitales los datos
son binarios, el número de puntos del diagrama es normalmente una potencia de 2. Ya
que el número de estados de modulación en QAM es generalmente un número cuadrado,
las formas más comunes son de 16-QAM, 64-QAM y 256-QAM. Al cambiar a una
constelación de orden superior, es posible transmitir más bits por símbolo. Sin embargo, si
la "energía promedio" de la constelación sigue siendo la misma, los puntos deben estar
más cercanos y son por lo tanto más susceptibles al ruido y la distorsión, lo que resulta en
una tasa de bits de error más alta y así la QAM de orden superior puede ofrecer más datos
menos confiables que la QAM de orden inferior.
Si son necesarias velocidades de datos más allá de los valores ofrecidos en el esquema
de modulación 8-PSK, lo más usual es cambiar a la modulación QAM ya que se obtiene
una mayor distancia entre puntos adyacentes en el plano I-Q mediante la distribución de
los puntos de manera más uniforme. Una desventaja, en este caso, es que los puntos ya
no son todos de la misma amplitud, de modo que el demodulador debe correctamente
detectar tanto la fase como la amplitud.
Los modos 64-QAM y 256-QAM se utilizan a menudo en la televisión digital terrestre y por
cable y los módems de cable. En los Estados Unidos, estos son los esquemas de
modulación digital obligatorios para televisión por cable aprobados por SCTE en la norma
ANSI/SCTE 07 2000.7 La norma europea de televisión digital terrestre DVB-T utiliza las
modulaciones 16-QAM y 64-QAM al igual que las normas ISDB-T y ISDB-Tb, también
conocida como SBTVD. La modulación de 256-QAM está prevista en el Reino Unido para
la televisión en alta definición.
Los sistemas de comunicación diseñados para alcanzar niveles muy altos de eficiencia
espectral suelen emplear constelaciones QAM muy densas. Por ejemplo, los dispositivos
actuales de 500 Mbps para comunicación por cables de energía eléctrica usan las
modulaciones 1024-QAM y 4096-QAM, así como los dispositivos bajo el futuro estándar
de ITU-T denominado G.hn para redes sobre el cableado existente en casa (cable coaxial,
líneas telefónicas y líneas eléctricas). Otro ejemplo, es la tecnología VDSL2 de pares de
cobre trenzado, cuya constelación tiene un tamaño que abarca hasta los 32.768 puntos,
que equivale al esquema de 15-QAM.
