Universidad de El Salvador

Facultad Multidisciplinaria de Occidente. Mecánica de Fluidos.


Ing. Carlos Ernesto Guerrero Cortez.

GUÍA DE EJERCICIOS N° 7.

(MECÁNICA DE FLUIDOS)

Resuelva los siguientes ejercicios, relacionados con la temática de Conservación


de la Masa, Ecuación de Bernoulli y Líneas de Carga.

A. Conservación de la Masa. (Relacionado a Ec. Continuidad)


1) Si 2000 L/min de agua fluyen a través de una tubería de 300 mm de
diámetro que después se reduce a 150 mm, calcule la velocidad promedio
del flujo en cada tubería.

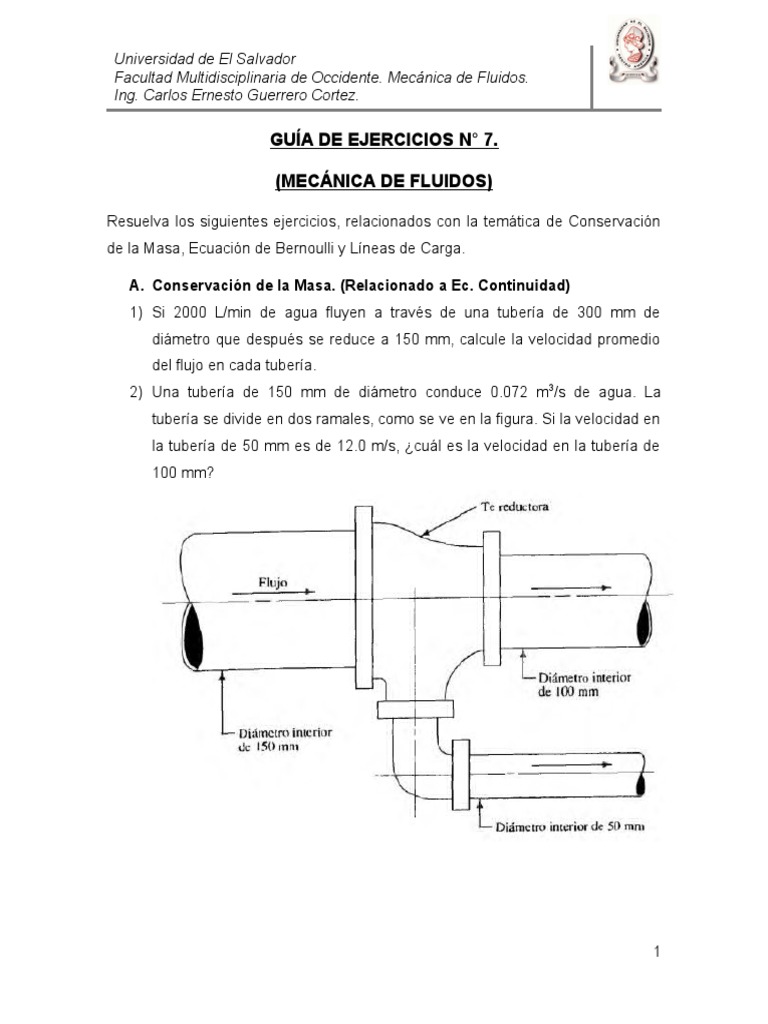

2) Una tubería de 150 mm de diámetro conduce 0.072 m 3/s de agua. La
tubería se divide en dos ramales, como se ve en la figura. Si la velocidad en
la tubería de 50 mm es de 12.0 m/s, ¿cuál es la velocidad en la tubería de
100 mm?

1
Universidad de El Salvador
Facultad Multidisciplinaria de Occidente. Mecánica de Fluidos.
Ing. Carlos Ernesto Guerrero Cortez.

B. Ecuación de Bernoulli.
1) En el interior de una tubería de 15 cm de diámetro fluye agua a una presión
de 4.2kgf/cm2, suponiendo que no hay perdidas, ¿cuál es el caudal Q si en
el punto donde la sección es de 7.5cm de diámetro la presión es
1.4kgf/cm2?

2) De un gran depósito fluye


agua a través de un gran
tubo que se divide en dos
tubos más pequeños como
se muestra en la figura. Si
se ignoran los efectos
viscosos, determinar el
caudal que sale del depósito
y la presión en el punto 1.
3) A través de la tubería
horizontal ramificada que se
muestra en la figura fluye
agua a razón de 10ft 3/s. Si se
ignoran los efectos viscosos,
determinar la velocidad del
agua en la sección 2, la
presión en la sección 3 y el
caudal en la sección 4.

2
Universidad de El Salvador
Facultad Multidisciplinaria de Occidente. Mecánica de Fluidos.
Ing. Carlos Ernesto Guerrero Cortez.

4) ¿Qué presión P1 se requiere para obtener un


gasto de 0.09 ft3/s del depósito que se muestra
en la figura?

C. Ecuación de Bernoulli y Línea de Carga.


1) En la figura están circulando 0.370m3/s de agua de A a B, existiendo en A
una altura de
presión de 6.6m.
Suponiendo que
no existen
perdidas de
energía entre A y
B, determinar la
altura de presión
en B. Dibujar las
líneas de alturas
piezométricas y
totales.
2) Un sifón de 50mm
de diámetro
descarga aceite

3
Universidad de El Salvador
Facultad Multidisciplinaria de Occidente. Mecánica de Fluidos.
Ing. Carlos Ernesto Guerrero Cortez.

(S=0.82) desde el depósito, como se muestra en la figura. La pérdida de


carga entre el punto 1 y punto 2 es de 1.5m y desde el punto 2 al 3 de
2.40m. Determinar el caudal de descarga de aceite en el punto 2. Dibuje la
línea de carga piezométrica y total para los 3 puntos.
3) En la figura se ilustra un sistema donde fluye agua desde un tanque a
través de un sistema de tuberías de distintos tamaños y elevaciones. Para
los puntos A-G calcule la carga de elevación, la carga de presión, la carga
de velocidad y la carga total.

4) Una tubería de 6” de ∅ conduce agua desde un depósito y descarga a una


baja elevación a través de una tubería que tiene un diámetro de descarga
de 2”, la superficie libre del agua en el depósito (Punto 1) está a una
elevación de 100ft y la tubería de salida del depósito está a una elevación
de 80 ft (Ptos 2 y 3), la tubería en los Puntos 4 y 5 está a una elevación de
0ft, las pérdidas de carga son:
 H1-2= 0ft
 H2-3= 2ft

4
Universidad de El Salvador
Facultad Multidisciplinaria de Occidente. Mecánica de Fluidos.
Ing. Carlos Ernesto Guerrero Cortez.

 H3-4= 30ft
 H4-5= 10ft
Determinar el caudal Q a través de la tubería y hágase una tabla para
mostrar datos de línea piezométrica y línea de carga total para los 5 puntos.
