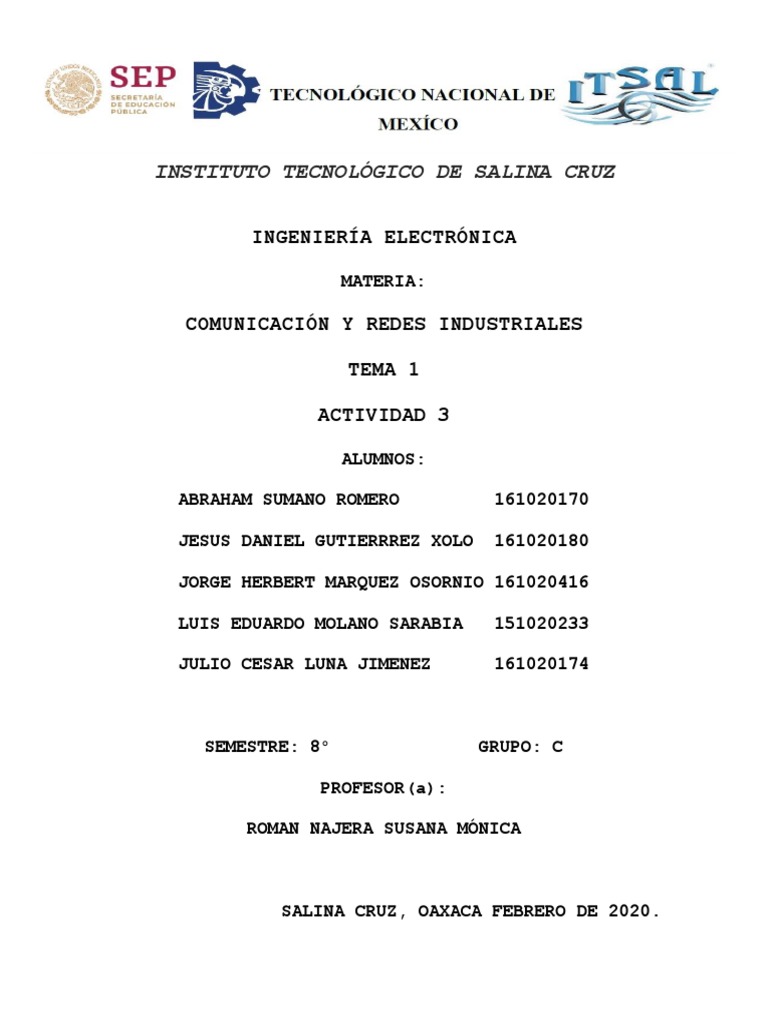

INSTITUTO TECNOLÓGICO DE SALINA CRUZ

INGENIERÍA ELECTRÓNICA

MATERIA:

COMUNICACIÓN Y REDES INDUSTRIALES

TEMA 1

ACTIVIDAD 3

ALUMNOS:

ABRAHAM SUMANO ROMERO 161020170

JESUS DANIEL GUTIERRREZ XOLO 161020180

JORGE HERBERT MARQUEZ OSORNIO 161020416

LUIS EDUARDO MOLANO SARABIA 151020233

JULIO CESAR LUNA JIMENEZ 161020174

SEMESTRE: 8° GRUPO: C

PROFESOR(a):

ROMAN NAJERA SUSANA MÓNICA

SALINA CRUZ, OAXACA FEBRERO DE 2020.

INTRODUCCIÓN
Las redes de área local (LAN – Local Area Network) es uno de
los avances ofimáticos más importante de los últimos años, y
permiten compartir recursos (físicos: impresoras, router de
acceso a internet… o lógicos: programas) a los usuarios de un
área determinada como puede ser un centro de trabajo. La
utilización de LAN facilita además el mantenimiento, la gestión
y la seguridad de los equipos informáticos englobados en la
LAN
Redes LAN
Es posible utilizar este tipo de red en múltiples instituciones
para que se realicen sus tareas. Se comenzó introduciendo esta
tecnología en redes militares, hasta llegar a escuelas y
hospitales.
La red LAN (Local Area Network) es una red que conecta uno o
más ordenadores dentro de un ámbito pequeño y limitado. Se
puede encontrar a través de cable Ethernet, lo que significa
que todos los dispositivos se interconectan mediante un router.
Si se hace a través de ondas de radio hablamos de WLAN, lo que
nos permite eliminar todo el problema de los cables.
Inicialmente se partió de la idea de que había que compartir
los resultados de los estudios que se realizaban en diferentes
universidades y laboratorios. Esto se podía hacer simplemente,
si encontraban la manera de conectar los dispositivos que se
utilizaban para trabajar. Estos pensamientos fueron los
precursores de las redes Ethernet y luego las LAN e Internet.

Importancia del uso de la red LAN

Como especialistas en consultoría de redes domésticas e
industriales, sabemos que este sistema permite poder compartir
datos y recursos; de ahí que se puede decir que para las grandes
empresas, este tipo de conexiones les permiten realizar sus
actividades a nivel local e internacional.
La red LAN se basa en la conexión de varios dispositivos
pequeños llamados nodos para poder acceder a los datos y
recursos que tienen esos dispositivos entre sí. Se pueden
controlar los datos de impresión, datos de disco duro y discos
de almacenamiento externo que se sitúan de manera remota.
Sin embargo, la red LAN tiene también cosas en contra, debido
a que el rango al que pertenece la ubicación donde estemos
puede ser pequeño. Además, la distancia al nodo principal va a
tener mucha relación con la calidad de servicio y velocidad
que tenga nuestro dispositivo.
También es importante comentar que el número de nodos que se
pueden conectar a una sola Local Area Network es limitado.
Cuantos más nodos se carguen a la red, mayor necesidad de
recursos necesitará la computadora y más complicado se hará
realizar una conexión.
Para poder enfrentarse a estos problemas, sería importante que
se agrupen diferentes redes Local Area network y se cree
una red WAN que permita que la conexión se realice
mediante redes públicas, como puede ser el sistema telefónico,
los satélites u otros mecanismos. Estas redes las tenemos todos
accesibles en nuestro día a día.
FUENTE:https://netcloudengineering.com/
Redes LAN
Una red es un sistema conectado de objetos o personas. El
ejemplo más común de red es el sistema telefónico, que es
conocido ampliamente como Red Pública de Telefonía Conmutada
(PSTN). La PSTN permite a la gente de cada extremo del mundo
comunicarse con cualquiera que tenga acceso a un teléfono. Una
red de computadoras funciona de manera similar a la PSTN.
Permite a los usuarios comunicarse con otros usuarios de la
misma red transmitiendo datos a través de los cables utilizados
para conectarlos. Una red de computadoras está definida con
dos o más dispositivos tales como estaciones de trabajo,
impresoras o servidores. Estos dispositivos están vinculados
con el propósito de compartir información, recursos o ambos.
Los vínculos de red se efectúan utilizando cables de cobre,
cables de fibra óptica o conexiones inalámbricas. Las
conexiones inalámbricas utilizan señales de radio, tecnología
infrarroja (láser) o transmisiones satelitales.
La información y los recursos compartidos en una red pueden
incluir archivos de datos, programas de aplicación, impresoras,
módems u otros dispositivos de hardware. La necesidad de
compartir información es una parte importante del desarrollo
de las redes de computadoras. En las redes, diferentes
computadoras asumen roles o funciones especializadas. Una vez
conectadas, una o más computadoras de la red pueden funcionar
como servidores de archivos de red. El servidor es un
repositorio para archivos al cual puede accederse y que puede
ser compartido mediante la red por muchos usuarios. Esto evita
la duplicación, conserva recursos y permite la administración
y el control de información clave. Los administradores de red
pueden otorgar o restringir el acceso a los archivos. También
copian regularmente los archivos para respaldar los sistemas
en caso de problemas o fallos. Los servicios de archivos de
red hacen posible la colaboración en el desarrollo de
documentos y proyectos.
Cada miembro de un equipo de proyecto puede hacer
contribuciones a un documento o proyecto a través de un
servicio de archivos de red compartido. Además de compartir
archivos de computadora, las redes permiten a los usuarios
compartir dispositivos de impresión. Los servicios de impresión
de la red pueden hacer accesible una impresora de alta
velocidad a muchos usuarios. Esta impresora opera como si
estuviera directamente conectada a computadoras individuales.
La red puede enviar solicitudes provenientes de muchos usuarios
a un servidor de impresión central donde estas solicitudes se
procesan. Múltiples servidores de impresión, cada uno de ellos
ofreciendo una diferente calidad de salida, puede implementarse
de acuerdo a los requisitos de los usuarios. Bajo control
administrativo, los usuarios pueden seleccionar el servicio
que necesitan para un trabajo en particular.
De esta forma, las redes proporcionan un uso más eficiente de
los costosos dispositivos de impresión sin duplicación. Todos
los sistemas operativos de red ofrecen servicios de archivos e
impresión. Compartir información, colaborar en proyectos y
proporcionar acceso a dispositivos de entrada y salida son
servicios comunes de las redes de computadoras. Los usuarios
de una red pueden compartir más que información y dispositivos
especiales. También pueden compartir aplicaciones, como
programas de procesamiento de texto, que se instalan en el
servidor. Los usuarios pueden ejecutar aplicaciones
compartidas desde un servidor sin utilizar espacio en sus
discos duros locales para los archivos del programa.
FUENTE: "Redes de computadores".
REDES DE ÁREA LOCAL: INTRODUCCIÓN
Las redes de área local (LAN – Local Area Network - ) es uno
de los avances ofimáticos más importante de los últimos años,
y permiten compartir recursos (físicos: impresoras, router de
acceso a internet… o lógicos: programas, …) a los usuarios de
un área determinada como puede ser un centro de trabajo. La
utilización de LAN facilita además el mantenimiento, la gestión
y la seguridad de los equipos informáticos englobados en la
LAN.
Desde su utilización experimental en los años 1975-80, aparecen
las primeras redes LAN operativas, que comienzan a utilizarse
en entornos ofimáticos sobre mediados de los 80’s. A mediados
de los 90’s se populariza su utilización debido a la
disminución del precio de la electrónica utilizada y
actualmente su emplean también en entornos residenciales.
En IEEE se consolida como el organismo de normalización más
relevante en el campo de la LAN, con su serie 802, donde se
encuentran estandarizadas diferentes tecnologías de redes LAN
tan conocidas como Ethernet, Token Ring, Wifi, Bluetooth, …
El término LAN puede referirse a un gran número de tecnologías
cuyas propiedades más destacadas serán:
- Múltiples sistemas conectados a un medio compartido (en el
caso inalámbrico es el aire). El medio compartido cableado
(BUS) disminuye el coste de la instalación, aunque la tendencia
actual es la contraria por motivos de eficiencia y ancho de
banda.
- Gran capacidad de transmisión: en el caso de medio
compartido, este ancho de banda se reparte entre todas las
estaciones
Bajo retardo y tasa de error de transmisión pequeña - Capacidad
de difusión (o envío multicas)
- Limitación en la extensión geográfica (orden de kilómetros
en la actualidad) y en el número de estaciones (debido al medio
compartido)
- Relación de igualdad entre equipos conectados
Todos deben tener la misma oportunidad de transmitir y el
destino puede ser cualquier otro equipo dentro de la LAN
-Normalmente todos tienen el mismo nivel jerárquico, por lo
que el concepto maestro-esclavo no se aplica para coordinar el
acceso al medio compartido. - Normalmente son de propiedad
privada, por lo que no se encuentran reguladas por la
administración
[Nota: para ampliar, leer Capítulo 2, punto 2.1 de
Interconnections (Perlman)] [EJERCICIO LIBRE: Buscar en
Wikipedia el término LAN. Resumir el diseño y aplicación de
una LAN en un instituto]
Básicamente, una LAN se puede representar como una nube a la
que se conectan todas las estaciones de la misma LAN, donde
cada una de dichas estaciones puede enviar y recibir paquetes
de cualquier otra estación. Hoy en día existen multitud de
tipos de estaciones diferentes, como PC, Servidores,
impresoras, teléfonos IP,…
Hay muchos parámetros que conforman la
arquitectura de una red de área local, aquí veremos algunos de
ellos.
· Según la técnica de transmisión: redes de difusión y redes
punto a punto.
· Según método de acceso al medio: CSMA y Token.
· Por su topología o disposición en el espacio: estrella, bus,
anillo y mixtas.
Técnicas de transmisión
Redes de difusión
Tienen un solo canal de comunicación compartido por todas las
máquinas, en principio todas las máquinas podrían “ver” toda
la información, pero hay un “código” que especifica a quien va
dirigida.
Redes punto a punto
Muchas conexiones entre pares individuales de máquinas. La
información puede pasar por varias máquinas intermedias antes
de llegar a su destino. Se puede llegar por varios caminos,
con lo que se hacen muy importantes las rutinas de enrutamiento
o ruteo. Es más frecuente en redes MAN y WAN.
Método de acceso al medio
En las redes de difusión es necesario definir una estrategia
para saber cuándo una máquina puede empezar a transmitir para
evitar que dos o más estaciones comiencen a transmitir a la
vez (colisiones).
CSMA
Se basa en que cada estación monitoriza o "escucha" el medio
para determinar si éste se encuentra disponible para que la
estación puede enviar su mensaje, o, por el contrario, hay
algún otro nodo utilizándolo, en cuyo caso espera a que quede
libre.
Token
El método del testigo(token) asegura que todos los nodos van a
poder emplear el medio para transmitir en algún momento. Ese
momento será cuando el nodo en cuestión reciba un paquete de
datos especial denominado testigo. Aquel nodo que se encuentre
en posesión del testigo podrá transmitir y recibir información,
y una vez haya terminado, volverá a dejar libre el testigo y
lo enviará a la próxima estación.
Topología
Se entiende por topología de una red local la distribución
física en la que se encuentran dispuestos los ordenadores que
la componen. De este modo, existen tres tipos, que podíamos
llamar "puros". Son los siguientes:
· Estrella.
· Bus.
· Anillo
Topología en Estrella.
Esta topología se caracteriza por existir en ella un punto
central, o más propiamente nodo central, al cual se conectan
todos los equipos, de un modo muy similar a los radios de una
rueda. De esta disposición se deduce el inconveniente de esta
topología, y es que la máxima vulnerabilidad se encuentra
precisamente en el nodo central, ya que si esta falla, toda la
red fallaría. Este posible fallo en el nodo central, aunque
posible, es bastante improbable, debido a la gran seguridad
que suele poseer dicho nodo. Sin embargo, presenta como
principal ventaja un gran modularidad, lo que permite aislar
una estación defectuosa con bastante sencillez y sin perjudicar
al resto de la red. Para aumentar el número de estaciones, o
nodos, de la red en estrella no es necesario interrumpir, ni
siquiera parcialmente la actividad de la red, realizándose la
operación casi inmediatamente. La topología en estrella es
empleada en redes Ethernet y ArcNet
Topología en Bus
En la topología en bus, al contrario que en la topología de
Estrella, no existe un nodo central, si no que todos los nodos
que componen la red quedan unidos entre sí linealmente, uno a
continuación del otro. El cableado en bus presenta menos
problemas logísticos, puesto que no se acumulan montones de
cables en torno al nodo central, como ocurriría en una
disposición en estrella. Pero, por contra, tiene la desventaja
de que un fallo en una parte del cableado detendría el sistema,
total o parcialmente, en función del lugar en que se produzca.
Es además muy difícil encontrar y diagnosticar las averías que
se producen en esta topología. Debido a que en el bus la
información recorre todo el bus bidireccionalmente hasta hallar
su destino, la posibilidad de interceptar la información por
usuarios no autorizados es superior a la existente en una Red
en estrella debido al modularidad que ésta posee. La red en
bus posee un retardo en la propagación de la información
mínimo, debido a que los nodos de la red no deben amplificar
la señal, siendo su función pasiva respecto al tráfico de la
red. Esta pasividad de los nodos es debida más bien al método
de acceso empleado que a la propia disposición geográfica de
los puestos de red. La Red en Bus necesita incluir en ambos
extremos del bus, unos dispositivos llamados terminadores, los
cuales evitan los posibles rebotes de la señal, introduciendo
una impedancia característica (50 Ohm.)
Añadir nuevos puestos a una red en bus, supone detener al menos
por tramos, la actividad de la red. Sin embargo, es un proceso
rápido y sencillo. Es la topología tradicionalmente usada en
redes Ethernet.
Topología en Anillo
El anillo, como su propio nombre indica, consiste en conectar
linealmente entre sí todos los ordenadores, en un bucle
cerrado. La información se transfiere en un solo sentido a
través del anillo, mediante un paquete especial de datos,
llamado testigo, que se transmite de un nodo a otro, hasta
alcanzar el nodo destino. El cableado de la red en anillo es
el más complejo de los tres enumerados, debido por una parte
al mayor coste del cable, así como a la necesidad de emplear
unos dispositivos denominados Unidades de Acceso Multiestación
(MAU) para implementar físicamente el anillo. A la hora de
tratar con fallos y averías, la red en anillo presenta la
ventaja de poder derivar partes de la red mediante los MAU's,
aislando dichas partes defectuosas del resto de la red mientras
se determina el problema. Un fallo, pues, en una parte del
cableado de una red en anillo, no debe detener toda la red. La
adición de nuevas estaciones no supone una complicación
excesiva, puesto que una vez más los MAU's aíslan las partes a
añadir hasta que se hallan listas, no siendo necesario detener
toda la red para añadir nuevas estaciones. Dos buenos ejemplos
de red en anillo serían Token-Ring y FDDI (fibra óptica)
FUENTE: Redes de Ordenadores: LAN R. Estepa
REDES LAN
Redes LAN (Local Area Network)
Una LAN (Redes de Área Local ) es un sistema de interconexión
de equipos informáticos basado en líneas de alta velocidad
(decenas o cientos de megabits por segundo) y que suele
abarcar, como mucho, un edificio.
Las principales tecnologías usadas en una LAN son: Ethernet,
Token ring, ARCNET y FDDI (ver el apartado Protocolos de Bajo
Nivel en la primera parte de la documentación).
Un caso típico de LAN es en la que existe un equipo servidor
de LAN desde el que los usuarios cargan las aplicaciones que
se ejecutarán en sus estaciones de trabajo. Los usuarios pueden
también solicitar tareas de impresión y otros servicios que
están disponibles mediante aplicaciones que se ejecutan en el
servidor. Además, pueden compartir ficheros con otros usuarios
en el servidor. Los accesos a estos ficheros están controlados
por un administrador de la LAN
VENTAJAS
En una empresa suelen existir muchos ordenadores, los cuales
necesitan de su propia impresora para imprimir informes
(redundancia de Hardware), los datos almacenados en uno de los
equipos es muy probable que sean necesarios en otro de los
equipos de la empresa, por lo que será necesario copiarlos en
este, pudiéndose producir desfases entre los datos de dos
usuarios, la ocupación de los recursos de Almacenamiento en
disco se multiplican (redundancia de datos), los ordenadores
que trabajen con los mismos datos tendrán que tener los mismos
programas para manejar dichos datos (redundancia de Software),
etc.
La solución a estos problemas se llama red de área local, esta
permite compartir Bases de datos (se elimina la redundancia de
datos), Programas (se elimina la redundancia de Software) y
Periféricos como puede ser un Módem, una Tarjeta RDSI, una
Impresora, etc. (se elimina la redundancia de Hardware);
poniendo a nuestra disposición otros medios de comunicación
como pueden ser el Correo electrónico y el Chat. Nos permite
realizar un proceso distribuido, es decir, las tareas se pueden
repartir en distintos nodos y nos permite la integración de
los procesos y datos de cada uno de los Usuarios en un sistema
de trabajo corporativo. Tener la posibilidad de centralizar
información o procedimientos facilita la administración y la
gestión de los equipos.
Además, una red de área local conlleva un importante ahorro,
tanto de tiempo, ya que se logra gestión de la información y
del trabajo, como de dinero, ya que no es preciso comprar
muchos Periféricos, se consume menos papel, y en una conexión
a Internet se puede utilizar una única Conexión telefónica o
de Banda Ancha compartida por varios ordenadores conectados en
Red.
CARACTERÍSTICAS IMPORTANTES
Tecnología Broadcast (difusión) con el medio de transmisión
compartido.
Capacidad de transmisión comprendida entre 1 Mbps y 1 Gbps.
Extensión máxima no superior a 3 km (una FDDI puede llegar a
200 km)
Uso de un medio de comunicación privado
La simplicidad del medio de transmisión que utiliza (Cable
coaxial, Cables telefónicos y Fibra óptica)
La facilidad con que se pueden efectuar cambios en el Hardware
y el Software
Gran variedad y número de dispositivos conectados
Posibilidad de conexión con otras redes
Limitante de 100 m, puede llegar a más si se usan Repetidores.

FUENTE: Redes y transmisión de datos en Redes LAN

REDES LAN: APLICACIÓNES

redes LAN de computadoras personales

✓ Es una configuración muy común de LAN.
✓ Frecuentemente se usan computadoras personales para
aplicaciones departamentales:
✓ Herramientas de oficina, gestión de proyectos,
acceso a internet, etc.
✓ Muchas organizaciones requieren, además
procesamiento central:
✓ Modelos de predicción económica, sistemas
contables y de personal, sistemas de almacenes de
datos, olap, minería de datos, etc.
✓ Existe también la necesidad de compartir archivos y de
dar soporte al trabajo en grupo sobre un mismo
proyecto.

✓ Es también necesario compartir el uso de recursos

costos
LAS CARACTERÍSTICAS TÍPICAS SON:
✓ Alta velocidad:
✓ 100 mbps o más.
interfaz de alta velocidad:
✓ El enlace físico entre la estación y la red debe
ser de alta velocidad.
acceso distribuido:
✓ Se debe compartir el medio mediante un acceso
eficiente y fiable.
✓ Se requiere una técnica de control distribuido de
acceso al medio:
• MAC: MEDIUM ACCESS CONTROL.
DISTANCIA LIMITADA:
✓ Generalmente se usan en salas de computadoras
o en un reducido n° de oficinas contiguas.
n° limitado de dispositivos:
GENERALMENTE ES DEL ORDEN DE LAS DECENAS. os:
✓ Discos de alto rendimiento, impresoras láser, etc.
✓ La LAN puede servir también como nexo con redes
corporativas mayores (man o wan).
✓ Otro uso frecuente de las LAN de pc es dar soporte a
aplicaciones cliente/servidor.
✓ Un requisito importante es el bajo costo:
✓ El costo de la conexión debe ser muy inferior al del
equipo conectado.

FUENTE: Configuración de una Red LAN

CONCLUSIÓN
Podemos afirmar que la importancia que reviste la
implementación de redes LAN, radica en la necesidad de las
empresas de optimizar recursos, reducir tiempo y costos e
incrementar la productividad de los usuarios.
Una LAN no es más que un medio compartido (como un cable coaxial
al que se conectan todas las computadoras y las impresoras)
junto con una serie de reglas que rigen el acceso a dicho
medio.
