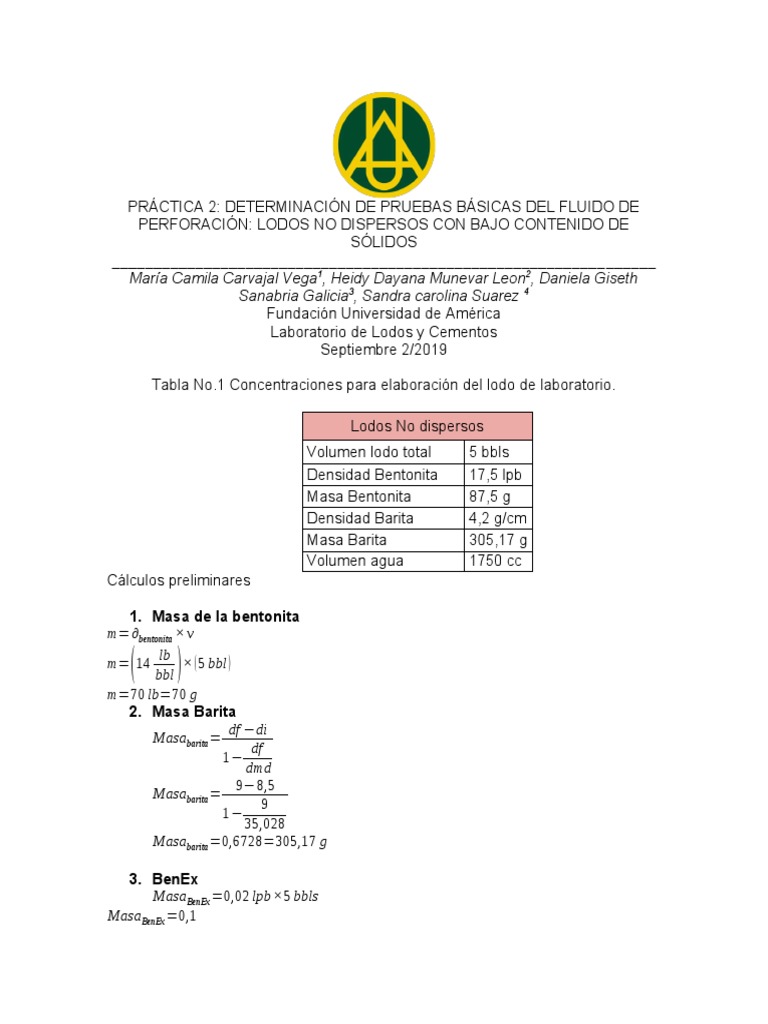

PRÁCTICA 2: DETERMINACIÓN DE PRUEBAS BÁSICAS DEL FLUIDO DE

PERFORACIÓN: LODOS NO DISPERSOS CON BAJO CONTENIDO DE

SÓLIDOS
_________________________________________________________________
María Camila Carvajal Vega1, Heidy Dayana Munevar Leon2, Daniela Giseth
Sanabria Galicia3, Sandra carolina Suarez 4
Fundación Universidad de América
Laboratorio de Lodos y Cementos
Septiembre 2/2019

Tabla No.1 Concentraciones para elaboración del lodo de laboratorio.

Lodos No dispersos
Volumen lodo total 5 bbls
Densidad Bentonita 17,5 lpb
Masa Bentonita 87,5 g
Densidad Barita 4,2 g/cm
Masa Barita 305,17 g
Volumen agua 1750 cc
Cálculos preliminares

1. Masa de la bentonita
m=∂bentonita × v
lb
(
m= 14
bbl ) × ( 5 bbl )
m=70 lb=70 g
2. Masa Barita
df −di
Masa barita =
df
1−
dmd
9−8,5
Masa barita =
9
1−
35,028
Masa barita =0,6728=305,17 g

3. BenEx
Masa BenEx =0,02 lpb×5 bbls
Masa BenEx =0,1
 4. Volumen de agua necesario
cc
(
V Agua = 350 )
bbl
× ( 5 bbl )
V Agua =1750 cc

Tabla No.2 Hoja de ruta o campo.

Nombre de fluido Lodo no disperso YP(lb/100 ft^2) 88

Densidad (lpg) Inicial: 8,7 ppg pH Cinta: 9
Final: 9+ Eléctrico: 9.5
Temperatura (°F) 61,5 °F (16,4°c) Pm(cc/cc) 0.5
Viscosidad de + 1 hora Pf/Mf (cc/cc) 0,3/0,7
embudo (seg/qt)
θ600/θ300 104/96 Cl-(mg/L) 200
θ200/θ100 93/85 DT/Ca++(mg/L) 600
θ6/θ3 45/32 MBT(lb/bbl eq) 50
Pv(cP) 8 filtrado API 7
(cc/30min)
Contenido de arena 0.5% Resistencia de Gel 10 seg:34
(lb/100ft^2) 10 min. 33
Retorta 93% agua 7% solidos 0% aceites

5. Resultados: Pruebas básicas del fluido de perforación

6. Densidad del lodo

Calibración de la balanza de lodos con agua
H2O: 8,3+ ppg
Lodo bentonita inicial: 8,7 ppg
Lodo bentonita+barita: 9+ ppg

7. Viscosidad de embudo
Viscosidad de embudo Marsh
H2O: +1 hora seg/qt
Lodo bentonita: +1 hora seg/qt

8. Reología
Temperatura del lodo de perforación: 120ºF
3: 32
6: 45
100: 85
200: 93
300: 96
600:104
600/300 = 104/96
 200/100 = 93/85
6/3 = 45/32
9. Viscosidad Plástica
PV=600-300
PV=8 cP

10. Punto Cedente

YP=300-PV
YP=5 lb/100ft2

11. Resistencia Gel

Después de 10 segundos a 3RPM: 34 lb/100ft2
Después de 10 minutos a 3RPM: 33 lb/100ft2 (Gel inicial)
Resistencia gel 33//34

12. Filtrado API

Filtrado: 7 cc/30min
Espesor del cake: 3,797/32 pulg

Conversión
0,7 cm= 7 mm
25,4 mm
=0,79375 mm
32

7 mm
=8,818
0,79375 mm
8,818
Revoque=
32

13. Contenido de Sólidos

Contenido de agua: 93%
Contenido de sólidos: 7%
Contenido de aceite/Lubricante: 0%

14. Contenido de Arena

Contenido de sedimentos de arena en porcentaje: 0,9%

Capacidad azul de metileno (MBT)

10 ml de azul de metileno Lb
MBT = ∗5=50
1 ml de lodo bbl eq

15. pH
Método Colorimétrico
pH: 9
Método Electrométrico
 pH: 9,5
Tamb: 18ºC

Análisis químicos

16. Alcalinidad del lodo

Pm: 0,5 ml de H2SO4 al 0,02 N

17. Alcalinidad del filtrado

Pm/Mf: 0,3/0,7 ml

18. Cloruros
mg ml Nitrato de plata
cloruros( )l
=
ml filtrado
∗1000

mg 0,2
cloruros( )l
=
1 ml de filtrado
∗1000

mg
cloruros( )l
=200

Dureza total
mg ml Versenato de 400 ppm
DT ( )
l
=
ml filtrado
∗400

mg 0,6 ml
DT ( )
l
=
1 ml
∗400

mg
DT ( )
l
=240

19. Calcio Específico

mg
Calcio específico ( )
l
=0 ml
No hubo cambio de color de la solución en el momento de titular, por ende,
se toma un volumen de 0 ml de solución tituladora.

20. Análisis

Densidad del lodo.

En este laboratorio se trabajó con la concentración de bentonita igual para
todos los grupos, sin embargo, se utilizo como material densificante por lo
que la densidad del lodo creio de 8,7 ppg a 9+ ppg, esto ocurre debido a
que la densidad aumenta con respecto a la concentración de barita, se
esperaría que a medida que la concentración de barita suba, la densidad de
manera igual aumentara proporcionalmente.
El rango normal de la densidad de lodo de perforación normal oscila entre
8,4 ppg-8,5 ppg, sin embargo el exceso de barita es un factor de correción
en algunos registros de pozos.
Viscosidad
La viscosidad de embudo representa la viscosidad real de baja
concentración de bentonita y su tiempo fue de 39 seg/qt, ya que su función
es aumentar su viscosidad para poder suspender los cortes y llevarlos a la
superficie, aunque su viscosidad no es muy alta este lodo circula a altos
caudales para su limpieza.
El rango de viscosidad por el método del embudo está dentro del rango
normal del lodo de perforación, debido a que se encuentra entre 36 a 55
segundos/ qt (cuartos de galón).

PH.
El potencial de hidrogeno se encuentra en el rango de alcalinidad
correspondiente del lodo bentonita, con las cintas de pH se reportó un valor
exacto de 9 y con el electrodo llegando a una mayor exactitud de 9,812.

Filtrado API y concentración.

Con respecto al filtrado obtenido se reportó un valor de 17 cc/30min, por
someter la muestra de lodo a 100 libras de presión durante 30 minutos, es
evidente que la muestra con mayor cantidad de filtrado obtenido es la que
menor concentración tiene, esto debido a la concentración de bentonita con
respecto al volumen de agua empleado. Sin embargo se debe tener en
cuenta que el filtrado debe estar por debajo de 10 cc/30min, lo que nos
indica que el lodo que se esta trabajndo no tiene un control de filtrado
optimo.

Reología y yield point

Con los datos obtenidos en la práctica es evidente que la viscosidad
plástica y el punto cedente tienen cambios significativos por la
concentración de la bentonita esto debido a la utilidad de la bentonita en los
lodos de perforación como aditivo viscosificante del lodo de inicio y otros
lodos de empleo en la práctica.
Por un lado, la viscosidad plástica está dentro del rango requerido para el
lodo de perforación (5-9 cP), lo que quiere decir que es un lodo adecuado
para ser un lodo inicial. Además, se puede observar que el yield point está
muy bajo ya que debería entrar en el rango de 12 a 25 lb/1mm ft2, y como
esta propiedad se refiere a la interacción de las cargas electroquímicas se
encuentra fuera de especificación, haciendo que el lodo no tenga la fuerza
suficiente entre cargas positivas y negativas, y así no obtener un lodo de
perforación que pueda suspender de manera correcta los recortes.

Contenido de arena
El porcentaje que se dio durante la práctica de contenido de arena fue del
0.5%, lo cual es un porcentaje realmente bajo, que se debe a que el lodo
trabajado en el grupo 1 tenía muy bajas concentraciones de bentonita, este
porcentaje arrojado muestra que puede ser un buen lodo viscosificante y
que es un lodo que no causara un ensanchamiento del pozo debido a que
 se muestra un revoque de buena calidad, el cual se debe a la utilización de
bentonita.

Contenido de solidos
Con los datos obtenidos de solidos del 2%, agua 98% y lubricante 0 %,se
evidencia que el lodo trabajado en el laboratorio tiene un porcentaje
aceptable de solidos; debido a el porcentaje optimo debe ser por debajo del
6% para evitar problemas operacionales.

Capacidad azul de metileno (MBT)

Se utiliza para determinar cantidad la de arcilla, este método nos ayuda a
determinar los cambios y mantener buenas condiciones del lodo, ya que
nuestro valor de (MBT) es de 15 lb/ barril significa que es una buena
operación de perforación y debe mantenerse.
El resultado de MBT era de esperarse, debido a que el lodo no ha sido
utilizado en la operación de perforación y por lo tanto no tendrá contenido
de arcilla, solo la concentración de bentonita.

21. Análisis químicos

Cloruros
Teniendo en cuenta como indicador al cromato de potasio, una solución de
nitrato de plata y el tipo de filtrado que tenía el lodo las concentraciones de
cloruros fueron de 800 mg/l. Este valor dado es una medida del contenido
total de sal en el fluido. Este valor es realmente bajo para un lodo de
perforación y se explica debido a que se utilizó agua dulce para la
preparación del lodo.

Dureza total
El resultado dado de dureza total del lodo fue de 200 mg/L, este valor está
por debajo del valor aceptable que es de 300 mg/l, esto quiere decir que si
la cantidad de dureza hubiera sobrepasado los 300 mg/L habría floculación
del lodo o alta perdida del fluido.

Alcalinidad del lodo (Pm)

Es importante mantener el equilibrio de los sistemas que se encuentran en
las formaciones, por lo que el fluido de perforación y su filtrado debe ser
compatibles para evitar daño en la formación. el propósito de la prueba es
determinar el material alcalino soluble e insoluble de un fluido.
Esta densidad debe ser suficiente para detener la presión.

22. Conclusiones

 La bentonita se usa para densificar el lodo a mayor concentración de

bentonita mayor es el peso del lodo, estos cambios en el peso del
lodo nos ayudan a controlar factores como la estabilidad en las
 paredes del hueco, el control de presiones en la formación, el
soporte sustantivo del peso de la sarta, la suspensión de cortes y
solidos; entre otros factores que mejoran y mantienen la integridad
del hueco en el proceso de perforación.
 Para obtener un buen filtrado es importante moderar la concentración
de la bentonita, esto también es un parámetro muy importante
porque si el peso de la bentonita supera el límite fractura de la
formación se pueden crear microfracturas no deseadas en el proceso
de perforación.
 La concentración de la bentonita es directamente proporcional a las
propiedades de reología por esta razón es usado en la industria
como un viscosificante; además de esto tiene muchos efectos en la
industria si no es controlado, se debe tener en cuenta, la pega
diferencial, la tasa de penetración (ROP) que es afectada por la
viscosidad plástica, esto debido a que un lodo viscoso tendrá un
mayor efecto de contención además de un incremento del contenido
de solidos si llega a existir un incremento en la viscosidad plástica,
entre otros factores directamente proporcionales afectados por la
viscosidad del lodo.
 El lodo de inicio permite altas ROP debido a que es un lodo no
densificado.
 La suspensión de los recortes requiere un lodo con propiedades
viscosificantes y tixotroficas ideales y a la vez permitir la remoción de
los mismos con el equipo de control de solidos debido a que puede
causar atascamiento, pega o perdida de circulación.

23. Cuestionario
 ¿Qué es BenEx y como se comporta con el lodo?
Es un extendedor de Bentonita que duplica el rendimiento de la
Bentonita de buena calidad y funciona como un floculante selectivo.
Es sensible a la contaminación por Cl y Ca ++. A medida que las
reservas de bentonita de alta calidad se vuelven más escasas, es
una práctica común agregar una pequeña cantidad de polímero al
mineral para garantizar que la bentonita cumpla con la especificación
API de rendimiento de barril mínimo sin comprometer el control de
pérdida de fluido. De igual forma, funciona como viscosificador en los
lodos de perforación.
Los polímeros aniónicos de cadena larga aumentarán la viscosidad
del lodo al unir las plaquetas de arcilla, por lo tanto, estos polímeros
se usan como extensores secos para mejorar el rendimiento de la
bentonita según la especificación API y OCMA; o como extendedores
húmedos para uso en sistemas de lodo no dispersados de agua
dulce y con bajo contenido de sólidos.
Dentro de ventajas adicionales se tiene que las tasas de penetración
se mejoran mediante un mejor control sólido, la vida útil de la broca
se extiende mediante un mejor control de sólidos, el tiempo de
 mezcla se reduce debido a la menor concentración de Bentonita
necesaria para la reología requerida, se acumula menos revoque
debido a la cantidad mínima de sólidos perforados y se reduce la
pérdida de fluidos y los costos generales de perforación.
 ¿Qué es el rendimiento de la bentonita?
 ¿Qué otros materiales densificantesse pueden usar en el lodo?

24. Bibliografía

Leguizamo, R & Leguizamo, D (2018).Propiedades fundamentales del fluido

de perforación. Bogotá,Colombia: solids control school.
Anónimo (2018). funciones y tipos de lodos. Recuperado de:
https://lodosdeperforacion.wordpress.com/acerca-de/
Mendez, R (2015).Fluidos de perforación. Recuperado de:
http://fluidosdeperforacionfc.blogspot.com/2015/05/reologia-e-hidraulica-de-
los-fluidos-de.html
Arias, D (2015). Propiedades de los fluidos de perforación. Recuperado de:
http://perfob.blogspot.com/2015/09/propiedades-de-los-fluidos-de.html
https://lodosdeperforacion.wordpress.com/acerca-de/

Principal Additives for Benex Muds por Netwas Group Oil.

https://www.netwasgroup.us/fluids-2/principal-additives-for-benex-muds.html

Bentonite extenders por Oilfield solutions. http://www.oilfield-

solutions.basf.com/ev/internet/oilfield-
solutions/en_GB/applications/drilling/bentonite-extenders

Bentonite Extender Powder por Global drilling fluids & chemicals ltd.
http://www.globaldrillchem.com/products/index/bentonite-extender-
powder_4024.html
