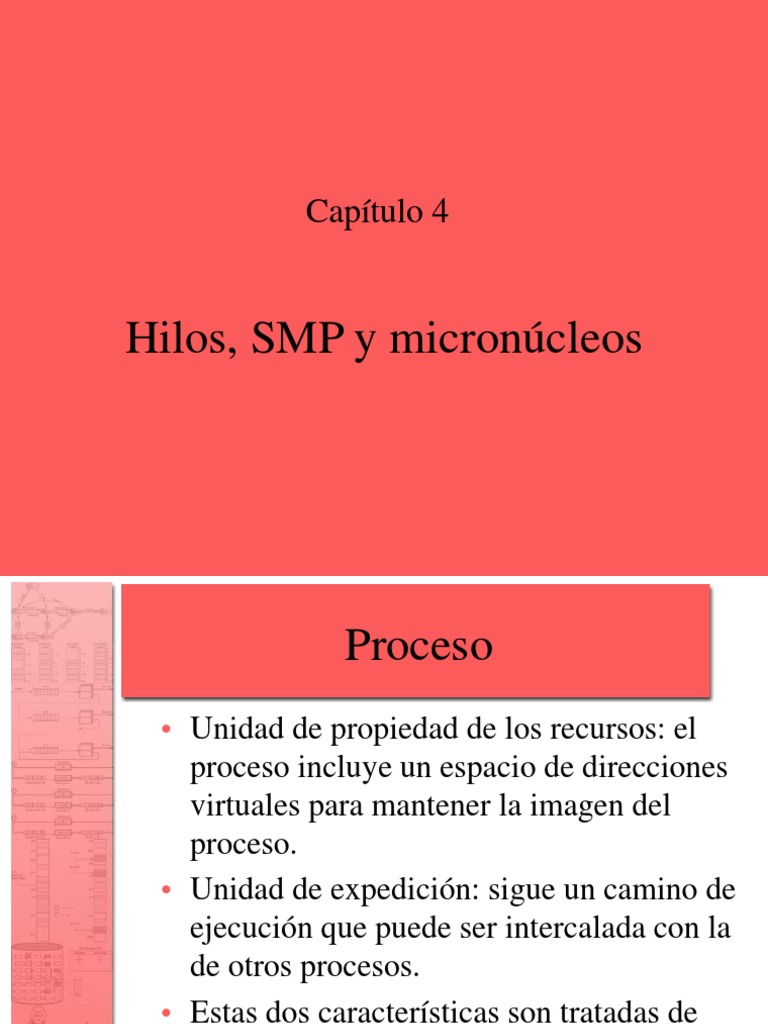

Capítulo 4

Hilos, SMP y micronúcleos

 Proceso
• Unidad de propiedad de los recursos: el
proceso incluye un espacio de direcciones
virtuales para mantener la imagen del
proceso.
• Unidad de expedición: sigue un camino de
ejecución que puede ser intercalada con la
de otros procesos.
• Estas dos características son tratadas de
manera independiente por el sistema
operativo.
 Proceso
• La unidad de expedición se conoce como
hilo.
• La unidad de propiedad de los recursos
se conoce como proceso o tarea.
 Multihilo
• Sistema operativo que mantiene varios
hilos de ejecución dentro de un mismo
proceso.
• MS-DOS soporta un solo hilo.
• UNIX soporta múltiples procesos de
usuarios, pero sólo un hilo por proceso.
• Windows 2000, Solaris, Linux, Mach, y
OS/2 soportan múltiples hilos.
 Un proceso, Un proceso,
un hilo múltiples hilos

Múltiples procesos, Múltiples procesos,

un hilo por proceso múltiples hilos por proceso

Flujo de instrucciones

Figura 4.1. Procesos e hilos [ANDE97].

 Proceso
• Tiene un espacio de direcciones
virtuales, que contiene la imagen del
proceso.
• Acceso protegido a los procesadores, a
otros procesos, archivos y a recursos de
E/S.
 Hilo
• Posee un estado de ejecución (Ejecución,
Listo, etc.).
• El contexto del procesador se salva cuando
no está ejecutando.
• Tiene una pila de ejecución.
• Almacenamiento estático para las variables
locales.
• Acceso a la memoria y a los recursos del
proceso, compartidos con todos los hilos
del mismo.
Modelo de proceso Modelo de proceso
monohilo multihilo
Hilo Hilo Hilo
Bloque Bloque Bloque
Bloque de Pila de de control de control de control
control de usuario de hilo de hilo de hilo
proceso

Bloque de Pila de Pila de Pila de

Espacio de Pila del control de usuario usuario usuario
direcciones núcleo proceso
de usuario

Espacio de Pila del Pila del Pila del

direcciones núcleo núcleo núcleo
de usuario

Figura 4.2. Modelos de proceso monohilo y multihilo.

 Beneficios de los hilos
• Se tarda menos tiempo en crear un nuevo hilo
en un proceso existente.
• Se tarda menos tiempo en terminar un hilo que
un proceso.
• Se tarda menos tiempo en cambiar entre dos
hilos de un mismo proceso.
• Puesto que los hilos de un mismo proceso
comparten memoria y archivos, pueden
comunicarse entre sí sin invocar al núcleo.
Usos de los hilos en un sistema
monousuario y multiproceso
• Trabajo interactivo y en segundo plano.
• Procesamiento asíncrono.
• Aceleración de la ejecución.
• Estructuración modular de los
programas.
 Hilos
• La suspensión de un proceso implica la
la suspensión de todos los hilos de un
proceso, puesto que todos comparten el
mismo espacio de direcciones.
• La terminación de un proceso supone
terminar con todos los hilos dentro de
dicho proceso.
 Estados de un hilo
• Hay cuatro operaciones básicas
relacionadas con el cambio de estado en
hilos:
– Creación:
• Se crea un nuevo hilo.
– Bloqueo.
– Desbloqueo.
– Terminación:
• Se liberan el contexto y las pilas.
 Llamadas a Procedimiento
Remoto (RPC) utilizando hilos
Tiempo

Llamada Llamada
a RPC a RPC

Proceso 1

Servidor Servidor

(a) RPC utilizando un solo hilo

Bloqueado, esperando respuesta de una RPC

Bloqueado, esperando al procesador que está siendo usado por el hilo B

Ejecutando

Figura 4.3. Llamadas a Procedimiento Remoto (RPC) utilizando hilos.

 Llamadas a Procedimiento
Remoto (RPC) utilizando hilos
Llamada Servidor
a RPC

Hilo A (proceso 1)

Hilo B (proceso 1)
Llamada
a RPC Servidor

(b) RPC utilizando un hilo por servidor (en un monoprocesador)

Bloqueado, esperando respuesta de una RPC

Bloqueado, esperando al procesador que está siendo usado por el hilo B
Ejecutando

Figura 4.3. Llamadas a Procedimiento Remoto (RPC) utilizando hilos.

 Hilos a nivel de usuario
• La aplicación realiza todo el trabajo de
gestión de hilos.
• El núcleo no tiene conocimiento de la
existencia de hilos.
 Hilos a nivel de núcleo
• W2K, Linux y OS/2 son ejemplos de
este tipo de aplicación.
• El núcleo mantiene la información de
contexto del proceso y de los hilos.
• La planificación se realiza en función de
los hilos.
 Aproximaciones combinadas
• Un ejemplo es Solaris.
• La creación de hilos se realiza en el
espacio de usuario.
• La planificación y sincronización de los
hilos se realiza en el espacio de usuario.
 Espacio
Biblioteca Espacio Espacio Bibliotec de
de usuario a
de hilos de usuario usuario
de hilos
Espacio Espacio Espacio
de núcleo de núcleo de núcleo

(a) Nivel de usuario puro (b) Nivel de núcleo puro (c) Combinado

Hilo a nivel de Hilo a nivel de núcleo Proceso

usuario

Figura 4.6. Hilos a nivel de usuario y a nivel de núcleo.

 Relación entre hilos y
procesos
Hilos : Procesos Descripción Sistemas de ejemplo

1:1 Cada hilo de ejecución es un Implementaciones UNIX

único proceso con sus propios clásicas
recursos y espacio de
direcciones.
M:1 Un proceso define un espacio de Windows NT, Solaris, OS/2,
direcciones y unos recursos OS/390, MACH
dinámicos propios. Pueden
crearse varios hilos que ejecuten
en dicho proceso.
 Relación entre hilos y
procesos
Hilos : Procesos Descripción Sistemas de ejemplo

1:M Un hilo puede emigrar del entorno Ra (Clouds), Emerald

de un proceso a otro. Esto permite
que un hilo se pueda mover
fácilmente entre sistemas distintos.

M:N Combina los atributos de los casos TRIX

M:1 y1:M
 Categorías de sistemas
informáticos
• Instrucción simple/dato simple (SISD):
– Un único procesador ejecuta un único flujo
de instrucciones para operar sobre datos
almacenados en una única memoria.
• Instrucción simple/datos múltiples
(SIMD):
– Cada instrucción se ejecuta sobre un
conjunto de datos diferente por medio de
distintos procesadores.
 Categorías de sistemas
informáticos
• Instrucción múltiple/dato simple (MISD):
– Se transmite una secuencia de datos a un
conjunto de procesadores, cada uno de los
cuales ejecuta una instrucción de la secuencia.
No se ha implementado nunca.
• Instrucción múltiple/datos múltiples
(MIMD):
– Un conjunto de procesadores ejecuta
simultáneamente varias secuencias de
instrucciones sobre distintos conjuntos de
datos.
 Procesadores paralelos

SIMD MIMD
(flujo de instrucción (flujo de instrucción
simple/datos múltiples) múltiple/datos múltiples)

Memoria compartida Memoria distribuida

(fuertemente acoplados) (débilmente acoplados)

Maestro/esclavo Multiproceso Agrupaciones

simétrico
(SMP)

Figura 4.8. Arquitecturas de procesadores paralelos.

 Multiproceso simétrico
• El núcleo puede ejecutar en cualquier
procesador.
• Normalmente, cada procesador se
autoplanifica a partir de una cola de
procesos o hilos libres.
Procesador Procesador Procesador

Cache L1 Cache L1 Cache L1

Cache L2 Cache L2 Cache L2

Memoria Adaptador
Subsistema de E/S
principal
de E/S

Adaptador
de E/S

Adaptador
de E/S

Figura 4.9. Organización de un multiprocesador simétrico.

 Consideraciones de diseño de un
sistema operativo multiprocesador
• Procesos o hilos concurrentes.
• Planificación.
• Sincronización.
• Gestión de memoria.
• Fiabilidad y tolerancia a los fallos.
 Micronúcleos
• Pequeño núcleo del sistema operativo.
• Sólo contiene las funciones esenciales del
sistema operativo.
• Muchos de los servicios que tradicionalmente
se incluían en el sistema operativo son ahora
subsistemas externos:
– Controladores de dispositivos.
– Sistemas de archivos.
– Gestores de memoria virtual.
– Sistemas de ventanas.
– Servicios de seguridad.
 Ventajas de la organización
micronúcleo
• Interfaz uniforme para las solicitudes
realizadas por los procesos:
– Todos los servicios se utilizan mediante
paso de mensajes.
• Extensibilidad:
– Permite añadir nuevos servicios.
• Flexibilidad:
– Permite añadir nuevas características.
– Permite reducir las características actuales.
 Ventajas de la organización
micronúcleo
• Portabilidad:
– En el micronúcleo (y no en los demás
servicios) se realizan los cambios
necesarios para portar el sistema a un nuevo
procesador.
• Fiabilidad:
– Diseño modular.
– Un pequeño micronúcleo puede probarse de
un modo muy riguroso.
 Ventajas de la organización
micronúcleo
• Soporte a sistemas distribuidos:
– Se puede enviar un mensaje sin saber en
qué máquina reside el destinatario.
• Sistema operativo orientado a objetos:
– Los componentes son objetos con interfaces
claramente definidas que se pueden
interconectar para formar un software.
 Diseño de micronúcleo
• Gestión de memoria a bajo nivel:
– Traduce cada página virtual en un marco de
página físico.
• Comunicación entre procesos.
• Gestión de interrupciones y E/S.
 Señal de
acceso

Descripción del espacio de direcciones virtuales

Proceso

Objetos
Tabla de objetos disponibles
Hilo x
Descriptor1

Archivo y
Descriptor2

Sección z
Descriptor3

Figura 4.12. Un proceso de Windows 2000 y sus recursos [CUST93].

Objeto proceso en Windows
2000
Tipo de objeto Proceso
ID del proceso
Descriptor de seguridad
Prioridad de base
Atributos Afinidad por omisión con el procesador
Límites de cuota
del cuerpo Tiempo de ejecución
del objeto Contadores de E/S
Contadores de operación de la MV
Puertos de excepciones y depuración
Estado de terminación

Crear proceso
Abrir proceso
Consultar información del proceso
Servicios
Cambiar información del proceso
Proceso actual
Terminar proceso

(a) Objeto proceso

 Tipo de objeto Hilo
Objeto hilo en ID del hilo
Contexto del hilo

Windows 2000 Atributos

Prioridad dinámica
Prioridad de base
del cuerpo Afinidad del hilo con el procesador
del objeto Tiempo de ejecución del hilo
Estado de alerta
Contador de suspensión
Señal de imitación
Puerto de terminación
Estado de terminación del hilo

Crear hilo
Abrir hilo
Consultar información del hilo
Cambiar información del hilo
Hilo actual
Servicios Terminar hilo
Coger contexto
Poner contexto
Suspender
Reanudar
Alertar hilo
Consultar alerta del hilo
Registrar puerto de terminación

(b) Objeto hilo

 Estados de un hilo en
Windows 2000
• Listo.
• Standby.
• Ejecución.
• Espera.
• Transición.
• Terminado.
Ejecutable
Standby
Elegido para
ejecutar Cambio

Expulsión
Listo Ejecución

Recursos Desbloqueo/reanudación Terminación

Bloqueo/
disponibles y recursos disponibles
Suspensión

Transición Espera Terminado

Desbloqueo/
Recursos no disponibles

No ejecutable

Figura 4.14. Estado de hilos en Windows 2000.

 Solaris
• El proceso incluye el espacio de
direcciones de usuario, la pila y el
bloque de control de proceso.
• Hilos a nivel de usuario.
• Procesos ligeros.
• Hilos de núcleo.
 Proceso 1 Proceso 2 Proceso 3 Proceso 4 Proceso 5

Biblioteca
Usuario
de hilos

Núcleo

Hardware

Hilo a nivel de usuario Hilo del núcleo Proceso ligero Procesador

Figura 4.15. Ejemplo de la arquitectura multihilo de Solaris.

 Estructura de un proceso Estructura de un proceso
en UNIX en Solaris 2.x
ID de proceso ID de proceso
ID de usuario ID de usuario

Tabla de expedición Tabla de expedición

de señales Mapa de de señales Mapa de
memoria memoria
Prioridad
Máscara de
señales
Registros
PILA
Descriptores Descriptores
de archivo Estado del de archivo
procesador

LWP 1 LWP 1
ID de LWP ID de LWP
Prioridad Prioridad
Máscara de Máscara de
señales señales
Registros Registros
PILA PILA

Figura 4.16. Estructura de un proceso en UNIX clásico y Solaris 2.x [LEWI96].

 Ejecución de hilos en Solaris
• Sincronización.
• Suspensión.
• Apropiación.
• Cesión.
 Parar Hilos a nivel de usuario
Ejecutable
Continuar Despertar

Apropiar
Parar
Parado Dormido

Expedir

Parar Dormir
Activo

Expulsar o
fracción Ejecución Parar
de tiempo
Expedir Despertar

Ejecutable Parado
Llamada
al sistema
bloqueante
Continuar
Despertar
Bloqueado Parar

Procesos ligeros

Figura 4.17. Estados de LWP e hilos a nivel de usuario en Solaris.

 Procesos en Linux
• Estado.
• Información de planificación.
• Identificadores.
• Comunicación entre procesos.
• Vínculos.
• Tiempos y temporizadores.
• Sistema de archivos.
• Memoria virtual.
• Contexto específico del procesador.
 Estados de un proceso en
Linux
• Ejecución.
• Interrumpible.
• No interrumpible.
• Parado.
• Zombie.
 Parada

Señal Señal

Estado de
ejecución
Creación Terminación
Listo Planificación Ejecutando Zombie

Señal Suceso
o
suceso
No interrumpible

Interrumpible

Figura 4.18. Modelo de procesos/hilos en Linux.
