19.

Silos

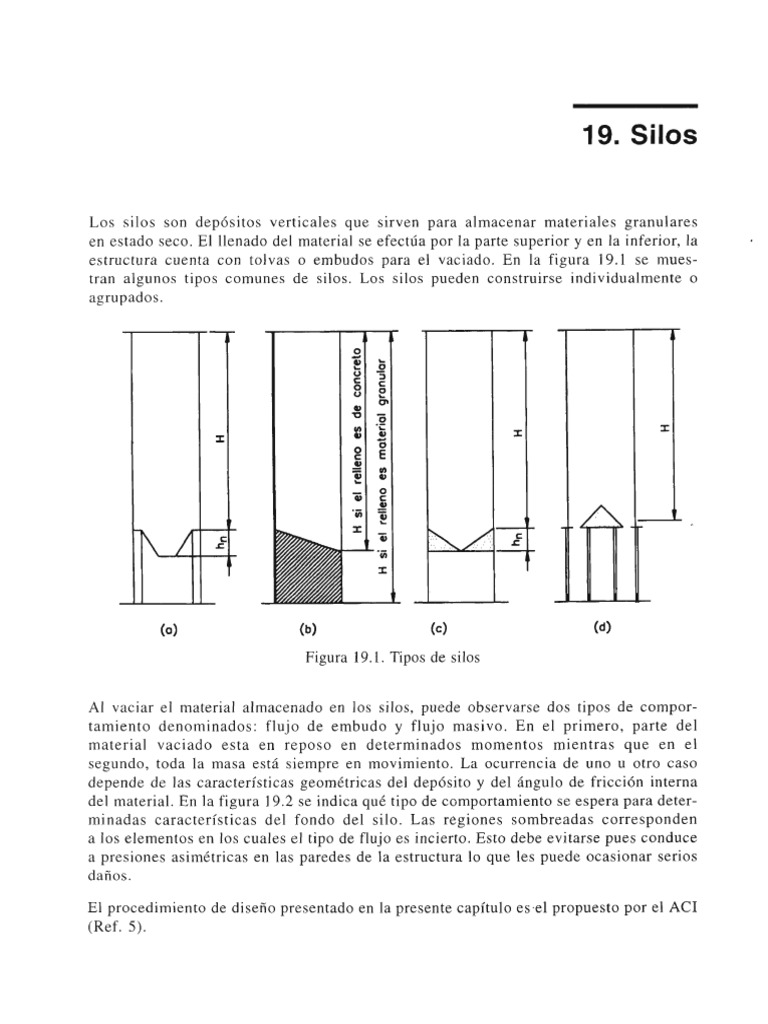

Los silos son depósitos verticales que sirven para almacenar materiales granulares
en estado seco. El llenado de1 material se efectúa por la parte superior y en la inferior, la
estructura cuenta con tolvas o embudos para el vaciado. En la figura 19.1 se mues-
tran algunos tipos comunes de silos. Los silos pueden construirse individualmente o
agrupados.

Figura 19.1. Tipos de silos

Al vaciar el material almacenado en los silos, puede observarse dos tipos de compor-
tamiento denominados: flujo de embudo y flujo masivo. En el primero, parte del
material vaciado esta en reposo en determinados momentos mientras que en e l
segundo, toda la masa está siempre en movimiento. La ocurrencia de uno u otro caso
depende de las características geométricas del depósito y del ángulo de fricción interna
del material. En la figura 19.2 se indica qué tipo de comportamiento se espera para deter-
minadas características del fondo del silo. Las regiones sombreadas corresponden
a los elementos en los cuales el tipo de flujo es incierto. Esto debe evitarse pues conduce
a presiones asimétricas en las paredes de la estructura lo que les puede ocasionar serios
daños.

El procedimiento de diseño presentado en la presente capítulo es.el propuesto por el ACI

(Ref. 5).
 19.1 CARGAS DE DISEÑO

Las cargas que actúan sobre los silos son fundamentalmente: el peso propio y la presión
ejercida por el material almacenado. También están presentes las cargas de sismo y viento.
Si la temperatura del material almacenado es diferente que la del medio que rodea el silo,
se generan esfuerzos en la estructura. Este efecto también debe tenerse en cuenta para el
diseño.

19.1.1 Presión ejercida por el material almacenado

La presión ocasionada por materiales en reposo puede ser evaluada a través de dos teorías.
La primera fue presentada por Janssen y la segunda, por Reimbert. En la Tabla 19.1 se
presentan las expresiones utilizadas para la determinación de la presión vertical, lateral y
la fuerza de fricción vertical según ambas propuestas.

Fuerza ejercida a una profundidad Y

. Janssen Reimbert

i Presión vertical, q

Presión lateral, p

Fuerza vertical de fricción

por unidad de ancho, V (?Y- o.Q)R' (YY- q ) ~
Tabla 19.1 Fuerzas ejercidas por el material en reposo (Ref. 19).

En la Tabla 19.1: y: Peso específico del material almacenado.

Y Profundidad del punto analizado.
Parámetro igual a R/p'k .
Radio hidráulico de la sección transversal horizontal del silo igual al
cociente entre el área y el perímetro de la sección.
Coeficiente de fricción entre el material almacenado y la pared del silo.

Parámetro igual a (1- sen p)/(i + sen p) .

La expresión presentada originalmente por Janssen es: (YY- q ) ~sin

, embargo, el ACI ha introducido el factor 0.8 para que estas
fórmulas den aproximadamente el mismo valor que las de Reimbert.
 Figura 19.2. Tipos de comportamiento que tiene el material almacenado en silos

p: Ángulo de fricción interna del material almacenado, aproximada-mente igual a

su ángulo de reposo.

hs: Altura de la superficie inclinada del material almacenado.

En la figura 19.3 se muestran más claramente el significado de las variables presentadas. Los
parámetros C y pmiXutilizados en las fórmulas de Reimbert se presentan en la Tabla 19.2 para
silos de diferentes secciones transversales.

Silo pmá, C

Circular
yp D
--- hs
4~~ 4p'k 3

Poligonal de más de 4 lados

yR -_-L hs
N 7c4p1k 3
Rectangular, sobre el lado
corto a del silo
ya
y
-_-a hs
4P' 7q'k 3
 Rectangular, sobre el lado
largo b del silo 2ab --h S
(a+b)npfk 3
Tabla 19.2 Valores de pm, C usados en las fórmulas de Reimbert (Ref. 19)

La determinación de las presiones ejercidas por el material en reposo dependen fundamental-

mente de las características de éste, tales como su peso específico, coeficiente de fricción con
las paredes del silo y ángulo de fricción interna. En la Tabla 19.2 se muestran estas caracte-
rísticas para algunos tipos de materiales, sin embargo, es preferible determinarlas directamente
a través de ensayos.

Escoria de cemento 1410 33 0.60

Cemento Portland 1340-1600 24-30 0.36-0.45
1 Arcilla 1 1810-2210 1 15-40 1 0.20-0.50
Carbón bituminoso 800- 1040 32-44 0.50-0.60
Carbón de antracita 960- 1 120 24-30 0.45-0.50
Coque 600 40 0.80
Harina 600 40 0.30
Grava 1600-2000 25-35 0.40-0.45
Granos pequeños 740-990 23-37 0.29-0.47
Yeso en trozos, piedra caliza 1600 40 0.50
Mineral de hierro 2640 40 0.50
Cal, quemada 800-960 35-55 0.50-0.60
Cal, quemada, fina 910 35 0.50
Cal, quemada, gruesa 1200 35 0.50
Cal en polvo 700 35 0.50
Arena 1600-2200 25-40 0.40-0.70
Azúcar granulada 1O00 35 0.43

Tabla 19.3 Características de algunos tipos de materiales almacenados en silos (Ref. 19).

Los valores propuestos por la Tabla 19.3 deben ser utilizados con cautela pues como se
aprecia en algunos casos, las propiedades de los materiales varían dentro de un rango
, amplio. Algunos de los factores que influyen en estas propiedades son:
 Borde relleno

Figura 19.3. Parámetros utilizados en las fórmulas de Janssen y Reimbert

1. Contenido de humedad del material almacenado.

2. Gradación de las partículas.
3. Angulosidad de las partículas.
4. Tiempo de almacenamiento.
5. Temperatura del material.
6. Velocidad de llenado.

Las expresiones presentadas en la Tabla 19.1 permiten determinar las presiones y fuerzas
generadas por el material en reposo. Durante el vaciado del silo, éstas se incrementan y se
obtienen multiplicando las cargas estáticas por el factor de sobrepresión C, o por el factor
de impacto C,. El diseño se efectúa con el mayor valor obtenido. En la Tabla 19.4 se
presentan los coeficientes de sobrepresión de acuerdo a las dimensiones del silo. Para cada
relación HID se presenta dos columnas. La primera, encabezada por la letra J, está confor-
mada por los factores que se usan en combinación con las fórmulas de Janssen y la segun-
da, titulada R, se emplea con las expresiones de Reimbert. Para silos de sección circular,
el parámetro H, es igual a Dtangp y para silos de rectangulares es igual a atangp y btangp
para cada cara. Los coeficientes de sobrepresión presentados en la Tabla 19.4 dan resul-
tados adecuados cuando el silo presenta flujo de embudo. Los coeficientes son poco con-
servadores si se produce flujo masivo, por lo que se busca dimensionar el silo para que éste
no se presente.
 Parte del d o J

Zona superior de
altura H, 1.35
Zona siguiente de
altura (H-H,)/4 1.45
Zona siguiente de
altura (H-H,)/4
Zona siguiente de
altura (H-H ,)/4
Zona inferior de
altura (H-H1)/4
Tolva o embudo
1 1.65

Fondo de concreto 1 1.35

Fondo de acero ( 1S 0
Tabla 19.4 Coeficientes de sobrepresión para el cálculo de la presión de vaciado (Ref. 5).

En la Tabla 19.5 se muestran los valores de los coeficientes de impacto de acuerdo a la velo-
cidad de vaciado y al material del fondo del silo.

Relación del volumen vertido en

una carga a la capacidad del silo. 1:2 1:3 1:4 1:5 1:6ymenor
Fondo de concreto 1.4 1.3 1.2 1.1 1.O
Fondo de acero 1.75 1.6 1.5 1.35 1.25
Tabla 19.5 Coeficientes de impacto para el cálculo de la presión de vaciado (Ref. 5).

Los coeficientes de sobrepresión e impacto estiman el incremento de presiones sobre el silo

cuando el dispositivo de salida está centrado. Si la abertura es adyacente a una pared, las
presiones sobre ésta se incrementarán. Este incremento se puede considerar igual a un 25% de
la presión horizontal estática, es decir, sin amplificarla por los coeficientes de impacto. Para
excentricidades menores, se puede interpolar linealmente el incremento de la presión. Desde la
parte superior de la tolva hasta una altura igual a D (o al mayor valor entre a y b para silos
rectangulares) este incremento puede considerarse constante. Para niveles mayores, el incre-
mento se disminuye linealmente hasta ser nulo en la parte superior del silo. Lo anterior es
equivalente a:
 e Y
Si OIY<H-D .................................................................................p = C d p + 0 . 2 5 p H--
r H-D
donde: p,: Presión horizontal en el fondo del silo.

En silos circulares es conservador considerar que la presión radial en todo el silo es incrementada
por efecto de la descarga excéntrica. La verdadera distribución de esfuerzos no se conoce, pero
si se refuerzan ambas caras de las paredes, la estructura estará en capacidad de absorber estos
esfuerzos adicionales.

19.1.2 Cargas de sismo

La fuerza sísmica puede calcularse haciendo uso de métodos estáticos o dinámicos, siendo los
últimos los más recomendados pues los silos son estructuras no convencionales. El código del
ACI recomienda que para estimar el peso de la estructura se considere sólo el 80% del peso del
material almacenado, sin embargo, la Norma Peruana Sismo-resistente exige que se considere
el 100% de dicho peso. Si las paredes del silo son independientes de la estructura de soporte,
la fuerza cortante en la base se reparte entre ambos en proporción a sus rigideces.
El mgtodo estático desarrollado, en la sección 20.2.1 para el análisis sísmico de chimeneas
también puede ser empleado.

19.1.3 Carga de viento

Las recomendaciones presentadas en el siguiente capítulo para el diseño de chimeneas someti-
das a cargas de viento también son aplicables para el diseño de silos.

19.2 CRITERIOS GENERALES DE DISEÑO

El diseño de los silos de concreto armado se efectuará a través del método de diseño a la rotura.
Las recomendaciones presentadas en los capítulos previos, incluyendo los factores de amplifi-
cación de cargas y reducción de resistencia, serán utilizados a menos que se especifique lo
contrario. Las diversas partes del silo se diseñan independientemente.

19.3 DISEÑO DE LAS PAREDES

19.3.1 Fuerzas que actúan sobre las paredes

Las paredes soportan su peso propio y el del techo (si es que existe), la fuerza vertical de
fricción y la presión horizontal del material almacenado y las fuerzas generadas por la diferen-
cia de temperatura entre el interior y el exterior del silo.
Fuerzas internas debidas a la presión horizontal

Las paredes de silos circulares individuales están sometidas a una fuerza anular F igual a:

En este caso, la presión horizontal no genera momentos flectores ni fuerzas cortantes horizon-
tales.
Los silos agrupados se diseñan en primera instancia como si fueran individuales. La otra con-
dición de carga crítica es aquélla en cual el silo analizado está vacío y los adyacentes están
llenos. Los esfuerzos generados por la presión sobre las paredes que se apoyan en otros silos
puede estimarse considerando que esos apoyos son empotramientos.
Los silos rectangulares y poligonales se analizan de modo similar. Si la relación entre la
altura y el ancho de la pared es mayor que 2, ésta se puede analizar como una losa apoyada
en las paredes ádyacentes. Si la relación altolancho es menor que 0.5 entonces la pared se
considera como una losa apoyada en el borde superior e inferior del silo. El borde superior
puede considerarse fijo, simplemente apoyado o libre, dependiendo de las características
de la estructura. Cuando la relación altolancho es mayor que 0.5 y menor que 2, la pared
se puede analizar como una losa armada en dos direcciones. En la figura 19.4 se muestran
expresiones para calcular las fuerzas internas existentes en silos rectangulares y poligonales
individuales.

Flexión en el plano de la pared

Las paredes de silos que están apoyadas en columnas están sometidas a flexión en su propio
plano y serán analizadas como vigas peraltadas.

Efectos térmicos

La diferencia de temperatura entre la cara exterior e interior de las paredes del silo producirá
deformaciones que dada la naturaleza hiperestática de la estructura generarán esfuerzos en ella.
El ACI propone que el momento flector generado por la diferencia de temperatura sea igual a:

donde: Mt: Momento flector por unidad de ancho de la pared igual al momento flector por
unidad'de alto.
Módulo de elasticidad del concreto.
Espesor de la pared del silo.
a,: Coeficiente de dilatación del concreto y del acero igual a 5.5~10-~1"F.
 2
(paa2+npbb ) en donde:

(a) Silo Rectangular

a=Dsen e/2

En la esquina A la mitad de un lado

(b) Silo poligonal

Figura 19.4. Fuerzas internas en las paredes de silos rectangulares y poligonales

 AT: Diferencia de temperatura, en "F.
V: Módulo de Poisson del concreto igual a 0.15.

La temperatura de los materiales granulares calientes no es constante y disminuye cerca de las

paredes del silo. Por ejemplo, en el caso de cemento caliente, se ha observado que la tempera-
tura disminuye linealmente en una franja de ancho igual a 20 cm. Esta disminución es función
de la velocidad de llenado y vaciado del silo, de la temperatura a la cual el material ingresa, de
las fluctuaciones de temperatura del medio ambiente y de los coeficientes de conductividad
térmica del concreto, el aire y el material almacenado.

La experiencia ha demostrado que una diferencia de temperatura de 80°F no afecta apreciable-

mente la distribución de esfuerzos en la pared y por lo tanto puede ser ignorada. La temperatura
interior de diseño será igual a la temperatura interior menos 80°F. La diferencia de temperatura,
AT será igual a:

donde:
Temperatura del medio ambiente en invierno.
Cociente de la resistividad térmica de la pared entre la suma de las resistividades
térmicas de un espesor tmde material granular, de la pared y de una película
superficial de aire externo. La resistividad térmica del aire es igual a
0.17 ft2xhorax0FIBtu2y del concreto es igual a 0.08 ft2xhorax0FxpulglBtu,por
unidad de espesor. Luego:

donde: Resistividad térmica del material granular por unidad de espesor, en

ft2xhorax0Fxpulg/Btu.
Espesor del material granular en el que la temperatura disminuye linealmente,
en pulgadas.
Espesor de la pared, en pulgadas.

Si el material almacenado es cemento, el valor de t,R, es igual a 3.92. En este caso, la

expresión (19-4) queda transformada en:

' La inversa de la resistividad térmica es la conductividad térmica la cual se define por la cantidad de calor en Btu que fluye en 1 hora a
través de una capa de una pulgada de espesor y un pie' de área por cada "F de diferencia entre las dos caras de la superficie.
19.3.2 Determinación del refuerzo requerido en las paredes
Las paredes de un silo pueden estar sometidas a:
1. Tracción pura generada por la fuerza anular F.
2 . Flexo-tracción y fuerza cortante en el plano horizontal generada por la fuerza anular F y
los momentos flectores generados por la presión horizontal en silos agrupados.
3. Compresión en el plano vertical ocasionada por su peso propio, el peso del techo y la fuerza
vertical de fricción entre el material almacenado y la pared. Eventualmente se presenta
flexo-compresión.
4. Flexión en el plano de las paredes, cuando están apoyadas en columnas.
5 . Flexión generada por diferencia de temperatura.

Refuerzo requerido por tracción, Jlexo-tracción y fuerza cortante

Si la pared está sometida a tensión pura, el área de acero requerida será:

donde: Fu: Fuerza anular amplificada

: Factor de reducción de resistencia igual a 0.9 pues es tracción pura.
Si la pared está sometida a flexo-tracción, se presentan dos casos:
1. Caso 1: MJFu5tR-d": toda la sección está a tensión (ver figura 19.5.a). En este caso, la
cantidad de refuerzo se obtiene de manera inmediata.

e"
En el lado opuesto ........................................................................................ A'. = As -
e'

2. Caso II:MJFu>t/2-d": parte de la sección está a compresión (ver figura 19.5.b). En este
caso se siguen los siguientes pasos:
Se determina la altura del bloque a compresión, a,, que corresponde a la cuantía máxima
de acero en tensión, es decir, igual a 0.75j5,. Esta es igual a:

El parámetro P, fue definido en el capítulo 5.

 (o) M u / ~ ~ t / 2 - d " (b) h$ /Fu >t/2+dn

Figura 19.5. Esfuerzos en las paredes de silos c~cularesde concreto armado

Se determina el esfuerzo efectivo de compresión del acero para esta condición:

Si (f's)efes negativo el acero en compresión es inefectivo y se deberá diseñar la pared sólo

con acero en tensión. Si no es posible resistir las cargas de este modo, es necesario
incrementar d o disminuir d'.
Si (f'&, es positivo, entonces K Sserá igual a:
Fue"/@- O.85f pa, (d - a, 12)
A', =
(d - dt)(f )ef

Si A'S es positiva, entonces As será igual a:

F,,/@+0.85fc
ba, +A', (f ,),
As = (1 9-10)
Y

Si es negativa, no se requiere acero en compresión y la pared es diseñada tan sólo con

acero en tensión. El área de acero requerida en este caso será:

donde se puede considerar:

En las expresiones (19-9), (19-lo), (1 9-1 1) y (1 9-12), el valor de b puede ser tomado igual a
1 y el refuerzo calculado corresponderá al requerido en una unidad de altura de la pared.
En la figura 19.6 se muestran algunos criterios para el detallado del refuerzo.
 Por lo menos 15 cm. Por- lo menos 15 Cm.

menos

(a). Detalle del refuerzo en la unión de paredes

Y' de lopared 'Estribos

del silo

(b). Detalle del refuerzo en aberturas

Figura 19.6. Detalle del refuerzo en las paredes del silo

El esfuerzo cortante en la pared será igual a:

Este deberá estar por debajo de @vc:

19.3.3 Control de rajaduras en las paredes de los silos

Los silos son estructuras en las cuales el control del ancho de las fisuras es de suma importancia
para evitar que el material almacenado pueda ser dañado por el ingreso de sustancias externas,
sobre todo la humedad. Este control es particularmente crítico en los silos circulares, cuyas
paredes en muchos casos están sometidas a tracción anular pura.
El ACI recomienda que el ancho máximo de las fisuras debe ser 0.02 cm. cuando el material
almacenado son granos o cemento o la estructura está expuesta a la intemperie. Para otras
condiciones este límite puede variar.
Existen varios métodos para estimar el ancho de las grietas. Uno de ellos es el propuesto por
Lipnitski, el cual considera por separado el efecto de las cargas a largo plazo y las cargas
instantáneas. Por simplicidad se asume que la pared está sometida a tracción pura y que el
refuerzo está ubicado al centro de la pared. El ancho~totalde las fisuras se estima a través de
la siguiente expresión:
W~,=W~-W,+W~ (1 9-14)
donde: w,: Ancho de fisura que resultaría de la aplicación, durante un periodo corto, de
toda la carga anular, Ftot(debida a la presión estática y sobrepresión).
w,: Porción del ancho de fisura w,, debida a la fuerza anular generada por la
presión estática, Fest,durante el tiempo en que la carga total está actuando.
w,: Ancho de fisura debida a la aplicación durante un periodo largo de tiempo de
la fuerza anular estática, Fes,.

Los valores de w,, w, y w, se calculan usando la siguiente fórmula:

W. = vs, fs/Es

donde: y: Parámetro que depende de la duración de la aplicación de la carga, periodo

corto o largo.
Si la carga actúa durante un periodo corto:

Si la carga actúa durante un periodo largo:

A: Área de la sección transversal del silo.

ft: Resistencia última del concreto a la tensión, el ACI recomienda considerarla

igual a 1 . 2 K .

ser: Espaciamiento entre fisuras igual a AbEo.

b: Parámetro igual a 0.7 para barras corrugadas y 1.0 para barras lisas.
Zo: Suma de los perímetros de las barras horizontales de refuerzo por altura uni-
taria de la pared.

El ancho de las fisuras estimado a través de la expresión (19-14) debe ser menor que los
máximos recomendados por el ACI.
19.4 DISEÑO DEL FONDO

La presión unitaria estática normal a una superficie inclinada un ángulo a con la horizontal es:

donde: p: Presión estática horizontal debida al material almacenado.

q: Presión estática vertical debida al material almacenado.

En fondos planos horizontales, la carga de diseno está constituida por la carga muerta y la
presión vertical. Si el fondo es inclinado deberá diseñarse para resistir la presión qadeterminada
a través de la expresión (19- 18).
Si el fondos del silo es cónico sus paredes estarán sometidas a tracción en la dirección meridio-
nal y circunferencia1 las cuales están dadas por:

qaD
F, = -
2 sen a
donde: D: Diámetro en la sección analizada.
W: Peso de la tolva y su contenido por debajo de la sección analizada.
El peso de la tolva por debajo de la sección analizada es:

y el peso del material en ella es:

donde: y,: Peso específico del material de la tolva por unidad de área.
ym: Peso específico del material almacenado por unidad de volumen.
d: Diámetro de la abertura inferior de la tolva (ver figura 19.7)
El refuerzo requerido se calcula para resistir tracción pura.
Las paredes de los fondos piramidales están sometidas a tensiones meridionales y tangenciales,
a flexión tipo losa y a flexión en su plano si no están continuamente apoyadas. Las fuerzas
meridionales y tangenciales son:
 Figura 19.7. Fuerzas en una tolva cónica

1
F~~= -(cl, + yh CosaJa sena,
2
donde: Fma:Fuerza meridional en la cara de lado a.
F,,: Fuerza meridional en la cara de lado b.
F a Fuerza tangencia1 en la cara de lado a.
F,: Fuerza meridional en la cara de lado b.

aa: Ángulo de inclinación de la cara de lado a, respecto a la horizontal.

a,: Ángulo de inclinación de la cara de lado b, respecto a la horizontal.
qa: Presión del material almacenado sobre la cara de lado a.
q,: Presión del material almacenado sobre la cara de lado b.
Los pesos de la tolva y del material almacenado son:

Los parámetros empleados en las expresiones anteriores se muestran en la figura 19.8.

Los momentos flectores en las paredes triangulares de las tolvas se pueden calcular, aproxima-
damente, considerando una sección rectangular equivalente (ver figura 19.9). Si las paredes son
trapezoidales, éstas se pueden calcular suponiendo que tienen un comportamiento similar a las -
 Figura 19.8. Fuerzas en una tolva piramidal

Figura 19.9. Sección rectangular equivalente para la evaluación de

los momentos flectores en las paredes de las tolvas piramidales

paredes triangulares que se obtienen al proyectar sus lados y por lo tanto, también se
pueden analizar con secciones rectangulares equivalentes. Esta suposición es válida siem-
pre aue a,la, sea mayor o igual que 4. Si este no es el caso, los trapecios se pueden
transformar en rectángulos equivalentes a través de las siguientes expresiones:

La flexión en el plano de las paredes de la tolva se presenta si éstas no cuentan con un

apoyo continuo. Para el diseño se consideran como vigas y el refuerzo requerido por esta
solicitación es adicional al requerido por tensión tangencial.
19.5 DISENO DE LAS VIGAS DE SOPORTE

Las vigas de soporte son las encargadas de cargar la tolva del silo. La viga debe diseñarse para
resistir la componente vertical y horizontal de la fuerza meridional de la tolva. Si el centro de
gravedad de la viga no está en la proyección de las paredes de la tolva, ésta estará sometida
adicionalmente a torsión. En el caso que la viga esté apoyada sobre un muro, la torsión y la
flexión en el plano vertical podrán despreciarse.
