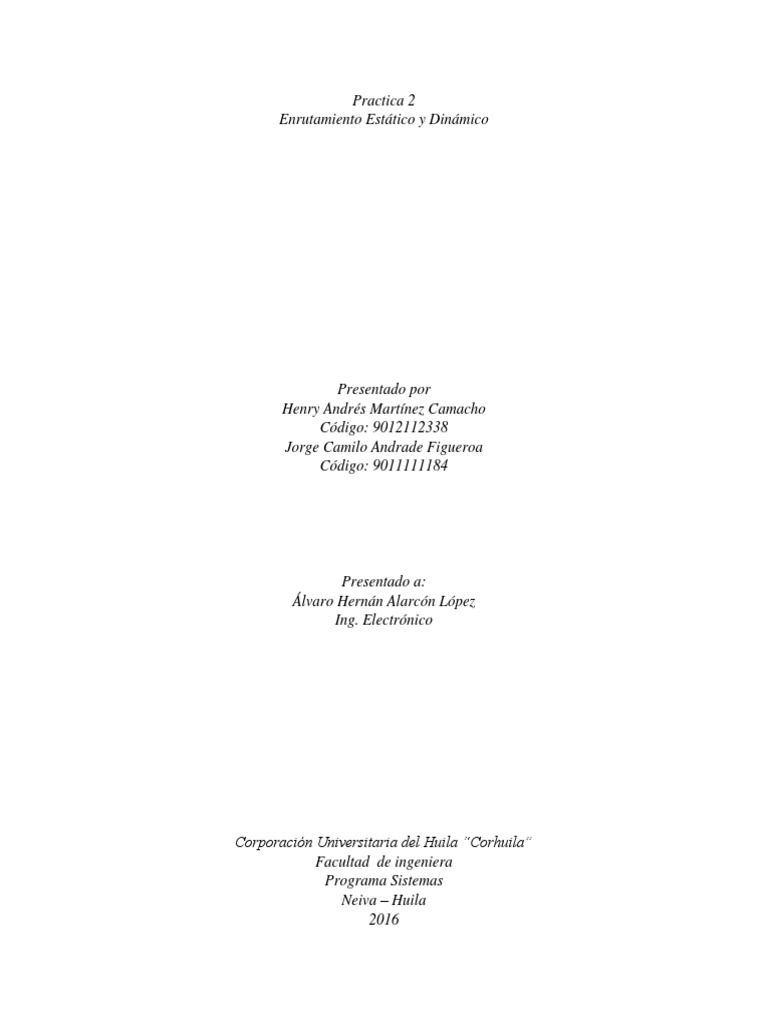

Practica 2

Enrutamiento Estático y Dinámico

Presentado por
Henry Andrés Martínez Camacho
Código: 9012112338
Jorge Camilo Andrade Figueroa
Código: 9011111184

Presentado a:
Álvaro Hernán Alarcón López
Ing. Electrónico

Corporación Universitaria del Huila “Corhuila”

Facultad de ingeniera
Programa Sistemas
Neiva – Huila
2016
 2

Contenido

Introducción ........................................................................................................................................ 3
Objetivo ............................................................................................................................................... 4
Marco Teórico..................................................................................................................................... 5
Desarrollo ........................................................................................................................................... 6
Conclusiones ..................................................................................................................................... 17
Bibliográfica ..................................................................................................................................... 18
 3

Introducción

En el presente trabo escrito, estaremos atento sobre el tema de direccionamiento

estático y dinámico, elaborando una red que nos permite analizar de la forma más
compleja, del tema de direccionamiento, llegando a la práctica, donde aprenderemos a
configurar los diferentes dispositivos que se vaya a utilizar en el trabajo.
Con la ayuda de la Packet Tracer.
 4

Objetivo

Objetivo general
Elaborar y configurar el enrutamiento de las redes MAN Estática y dinámico.

Objetivos específicos
Elaborar una tipología red, mediante la selección de los dispositivos interconexión.
Crear la tabla de enrutamiento estativos y dinámico
Conocer la consola de trabajo y algunos comando IOS.
 5

Marco Teórico

ENRUTAMIENTO ESTATICO

El enrutamiento es fundamental para cualquier red de datos, ya que transfiere

información a través de una internetwork de origen a destino. Los routers son dispositivos
que se encargan de transferir paquetes de una red a la siguiente.
Las rutas estáticas son definidas manualmente por el administrador para que el router
aprenda sobre una red remota. Las rutas estáticas necesitan pocos recursos del sistema, es
recomendable utilizarlas cuando nuestra red esté compuesta por unos cuantos routers o que
la red se conecte a internet solamente a través de un único ISP.
Las rutas estáticas son muy comunes y no requieren la misma cantidad de procesamiento y
sobrecarga que, como veremos, requieren los protocolos de enrutamiento dinámico.

ENRUTAMIENTO DINAMICO
Los protocolos de enrutamiento mantienen tablas de enrutamiento dinámicas por
medio de mensajes de actualización del enrutamiento, que contienen información acerca de
los cambios sufridos en la red, y que indican al software del router que actualice la tabla de
enrutamiento en consecuencia. Intentar utilizar el enrutamiento dinámico sobre situaciones
que no lo requieren es una pérdida de ancho de banda, esfuerzo, y en consecuencia de dinero.
Las redes de datos que usamos en nuestras vidas cotidianas para aprender, jugar y trabajar
varían desde pequeñas redes locales hasta grandes internetworks globales. En su casa,
posiblemente tenga un router y dos o más computadoras. En el trabajo, su organización
probablemente tenga varios routers y switches que atienden a las necesidades de
comunicación de datos de cientos o hasta miles de PC.
Los protocolos de enrutamiento dinámico generalmente se usan en redes de mayor tamaño
para facilitar la sobrecarga administrativa y operativa que implica el uso de rutas estáticas
únicamente. Normalmente, una red usa una combinación de un protocolo de enrutamiento
dinámico y rutas estáticas. En la mayoría de las redes, se usa un único protocolo de
enrutamiento dinámico; sin embargo, hay casos en que las distintas partes de la red pueden
usar diferentes protocolos de enrutamiento.
 6

Desarrollo

1. Ejercicio: Se pretende establecer una conexión de red mediante la estructura siguiente

planteada:

Materiales
 3 Router de referencia 1841 con las siguientes especificaciones:
- 2 Router’s con tarjeta adicional de Puerto Serial de referencia WIC-1T
- 1 Router con 2 tarjetas adicionales de Puerto Serial de referencia WIC-1T
 6 Switch’s de referencia 2950-24:
 6 PC’s

2. En la siguiente imagen podemos observar las conexiones realizadas, cabe notar que la
conexión entre PC´s y Swith´s es de tipo par trenzado punto a punto; por otro lado la
conexión entre Routers se realizó por medio de un cable serial DTE conectado a la tarjeta
adicionada de Puerto Serial WIC-1T; Además se utilizaron los últimos puertos Ethernet en
los Switch’s para realizar la conexión con el Router.
 7

 Posteriormente encendemos las interfaces de los Router’s: Router0, Router1 y Router2

por medio de consola haciendo clic sobre cada uno de ellos y en la ventana que se
despliega seleccionando la pestaña CLI donde insertamos los siguientes comandos
siguiendo el orden de la tabla:

Función Comando Resultado

Modo de Router>
configuración de
usuario
Modo de Router >enable Ingresamos como usuario
configuración privilegiado: Router#
privilegiada
Modo de Router # config terminal Entramos a configurar el router:
configuración global Router (config)#
Ingresar a interface Router (config)# interface Entramos a configurar la
FastEthernet 0/0 interface FastEthernet 0/0:
Router (config-if)#
Encender Interface Router (config-if)#no shutdown Encendemos la interface.
Salimos de la Router (config-if)#exit Salimos de la Interface
interface FastEthernet 0/0: Router
(config)#
Ingresar a interface Router (config)# interface Entramos a configurar la
FastEthernet 0/1 interface FastEthernet 0/1:
Router (config-if)#
Encender Interface Router (config-if)#no shutdown Encendemos la interface.
 8

Salimos de la Router (config-if)#exit Salimos de la Interface

interface FastEthernet 0/1: Router
(config)#
Ingresar a interface Router (config)# interface Entramos a configurar la
Serial 0/0/0 interface Serial 0/0/0: Router
(config-if)#
Encender Interface Router (config-if)#no shutdown Encendemos la interface.
Salimos de la Router (config-if)#exit Salimos de la Interface Serial
interface 0/0/0: Router (config)#
Cambiar Nombre a Router(config)#hostname R1 Cambiamos el nombre del router
Router a R1 o R3 dependiendo su
posición.

3. Ahora podemos observar las interfaces de nuestros Router’s encendidas:

4. Asignamos las direcciones IP a las interfaces FastEthernet 0/0, FastEthernet 0/1, Serial 0/0/0 de
los Router’s: R1, R3 y las interfaces FastEthernet 0/0, FastEthernet 0/1, Serial 0/0/0 y Serial 0/1/0
del Router R2, ingresando por consola los siguientes comandos relacionados en la tabla respectiva
de cada Router:
 9

Tabla de comandos Router: R0 :

Hacemos clic sobre el Router y en la ventana que se despliega seleccionando la pestaña CLI donde
ingresamos los siguientes comandos:

Función Comando Resultado

Modo de configuración R1>

de usuario
Modo de configuración R1 >enable Ingresamos como usuario privilegiado:
privilegiada R1#
Modo de configuración R1 # config terminal Entramos a configurar el router: R1
global (config)#
Ingresar a interface R1 (config)# interface Entramos a configurar la interface
FastEthernet 0/0 FastEthernet 0/0: R1 (config-if)#
IP para interface f0/0 R1 R1 (config-if)# Asignamos IP a la Interfaz FastEthernet
0/0 del Router: R1
ip address 192.168.1.1
255.255.255.0
Salimos de la interface R1 (config-if)#exit Salimos de la Interface FastEthernet 0/0:
R1 (config)#
Ingresar a interface R1 (config)# interface Entramos a configurar la interface
FastEthernet 0/1 FastEthernet 0/1: R1 (config-if)#
IP para interface f0/1 R1 R1 (config-if)# Asignamos IP a la Interfaz FastEthernet
0/1 del Router: R1
ip address 192.168.2.1
255.255.255.0
Salimos de la interface R1 (config-if)#exit Salimos de la Interface FastEthernet 0/1:
R1 (config)#
Ingresar a interface R1 (config)# interface Entramos a configurar la interface Serial
Serial 0/0/0 0/0/0: R1 (config-if)#
IP para interface s0/0/0 R1 (config-if)# Asignamos IP a la Interfaz Serial 0/0/0
R1 del Router: R1
ip address 10.0.0.1
255.0.0.0
Salimos de la interface R1 (config-if)#exit Salimos de la Interface Serial 0/0/0: R1
(config)#

Tabla de comandos Router: R1:


Hacemos clic sobre el Router y en la ventana que se despliega seleccionando la pestaña CLI donde
ingresamos los siguientes comandos:
Función
Modo de configuración de R2>
usuario
Modo de configuración R2 >enable
privilegiada
Modo de configuración global
Ingresar a interface
IP para interface f0/0 R2
Salimos de la interface
Ingresar a interface
IP para interface f0/1 R2
Salimos de la interface
Ingresar a interface
IP para interface s0/0/0 R2
Salimos de la interface
Ingresar a interface
10
Comando Resultado
Ingresamos como usuario
privilegiado: R2#
R2 # config terminal Entramos a configurar el
router: R2 (config)#
R2 (config)# interface Entramos a configurar la
FastEthernet 0/0 interface FastEthernet 0/0: R2
(config-if)#
R2 (config-if)# Asignamos IP a la Interfaz
FastEthernet 0/0 del Router:
ip address 192.168.3.1 R2
255.255.255.0
R2 (config-if)#exit Salimos de la Interface
FastEthernet 0/0: R2 (config)#
R2 (config)# interface Entramos a configurar la
FastEthernet 0/1 interface FastEthernet 0/1: R2
(config-if)#
R2 (config-if)# Asignamos IP a la Interfaz
FastEthernet 0/1 del Router:
ip address 192.168.4.1 R2
255.255.255.0
R2 (config-if)#exit Salimos de la Interface
FastEthernet 0/1: R2 (config)#
R2 (config)# interface Serial Entramos a configurar la
0/0/0 interface Serial 0/0/0: R2
(config-if)#
R2 (config-if)# Asignamos IP a la Interfaz
Serial 0/0/0 del Router: R2
ip address 10.0.0.2 255.0.0.0
R2 (config-if)#exit Salimos de la Interface Serial
0/0/0: R2 (config)#
R2 (config)# interface Serial Entramos a configurar la
0/1/0 interface Serial 0/1/0: R2
(config-if)#
 11

IP para interface s0/1/0 R2 R2 (config-if)# Asignamos IP a la Interfaz

Serial 0/1/0 del Router: R2
ip address 11.0.0.1 255.0.0.0
Salimos de la interface R2 (config-if)#exit Salimos de la Interface Serial
0/1/0: R2 (config)#

Tabla de comandos Router: R2:

Hacemos clic sobre el Router y en la ventana que se despliega seleccionando la pestaña CLI donde
ingresamos los siguientes comandos:

Función Comando Resultado

Modo de configuración de R3>

usuario
Modo de configuración R3 >enable Ingresamos como usuario
privilegiada privilegiado: R3#
Modo de configuración global R3 # config terminal Entramos a configurar el
router: R3 (config)#
Ingresar La interface R3 (config)# interface Entramos a configurar la
FastEthernet 0/0 interface FastEthernet 0/0: R3
(config-if)#
 12

IP para interface f0/0 R3 R3 (config-if)# Asignamos IP a la Interfaz

Salimos de la interface
Ingresar a interface
IP para interface f0/1 R3
Salimos de la interface
Ingresar a interface
IP para interface s0/0/0 R3
Salimos de la interface
FastEthernet 0/0 del Router:
ip address 192.168.5.1 R3
255.255.255.0
R3 (config-if)#exit Salimos de la Interface
FastEthernet 0/0: R3 (config)#
R3 (config)# interface Entramos a configurar la
FastEthernet 0/1 interface FastEthernet 0/1: R3
(config-if)#
R3 (config-if)# Asignamos IP a la Interfaz
FastEthernet 0/1 del Router:
ip address 192.168.6.1 R3
255.255.255.0
R3 (config-if)#exit Salimos de la Interface
FastEthernet 0/1: R3 (config)#
R3 (config)# interface Serial Entramos a configurar la
0/0/0 interface Serial 0/0/0: R3
(config-if)#
R3 (config-if)# Asignamos IP a la Interfaz
Serial 0/0/0 del Router: R3
ip address 11.0.0.2 255.0.0.0
R3 (config-if)#exit Salimos de la Interface Serial
0/0/0: R3 (config)#

5. realizamos la asignación de IP correspondiente a la siguiente tabla

6. A continuación borraremos la configuración estática que acabamos de realizar para probar

el enrutamiento dinámico en cada Router.

PC0 PC1 PC2 PC3 PC4 PC5

Dirección IP 192.168.1.2 192.168.2.2 192.168.3.2 192.168.4.2 192.168.5.2 192.168.6.2

Máscara 255.255.255.0 255.255.255.0 255.255.255.0 255.255.255.0 255.255.255.0 255.255.255.0
Puerta de Enlace 192.168.1.1 192.168.2.1 192.168.3.1 192.168.4.1 192.168.5.1 192.168.6.1
(Gateway)

Tabla de comandos para borrar enrutamiento estatico, Router: R1:

 13

R1>
R1 >enable
R1 # config terminal
R1 (config)# no ip route 192.168.3.0 255.255.255.0 10.0.0.2
R1 (config)# no ip route 192.168.4.0 255.255.255.0 10.0.0.2
R1 (config)# no ip route 192.168.5.0 255.255.255.0 10.0.0.2
R1 (config)# no ip route 192.168.6.0 255.255.255.0 10.0.0.2
R1 (config-if)#exit
R1# copy running-config startup-config

Tabla de comandos para borrar enrutamiento estatico, Router: R2:

R2>
R2 >enable
R2 # config terminal
R2 (config)# no ip route 192.168.1.0 255.255.255.0 10.0.0.1
R2 (config)# no ip route 192.168.2.0 255.255.255.0 10.0.0.1
R2 (config)# no ip route 192.168.5.0 255.255.255.0 11.0.0.2
R2 (config)# no ip route 192.168.6.0 255.255.255.0 11.0.0.2
R2 (config-if)#exit
R2# copy running-config startup-config

Tabla de comandos para borrar enrutamiento estatico, Router: R3:

R3>
R3 >enable
R3 # config terminal
R3 (config)# no ip route 192.168.3.0 255.255.255.0 11.0.0.1
R3 (config)# no ip route 192.168.4.0 255.255.255.0 11.0.0.1
R3 (config)# no ip route 192.168.1.0 255.255.255.0 11.0.0.1
 14

R3 (config)# no ip route 192.168.2.0 255.255.255.0 11.0.0.1

R3 (config-if)#exit
R3# copy running-config startup-config
15
16
 17

Conclusiones

Para concluir el trabajo, el Aprendizaje en el manejo de direccionamiento estático entre

redes MAN por medio de comandos utilizados por cuatro clases de usuarios que son:
usuario, configuración global y configuración de interface.
Aprendizaje de manejo del direccionamiento Dinámico entre redes MAN
 18

Bibliográfica

https://sites.google.com/site/ccna2redii/2-enrutamiento-estatico
https://sites.google.com/site/ccna2redii/3-introduccion-a-los-protocolos-de-enrutamiento-
dinamico
