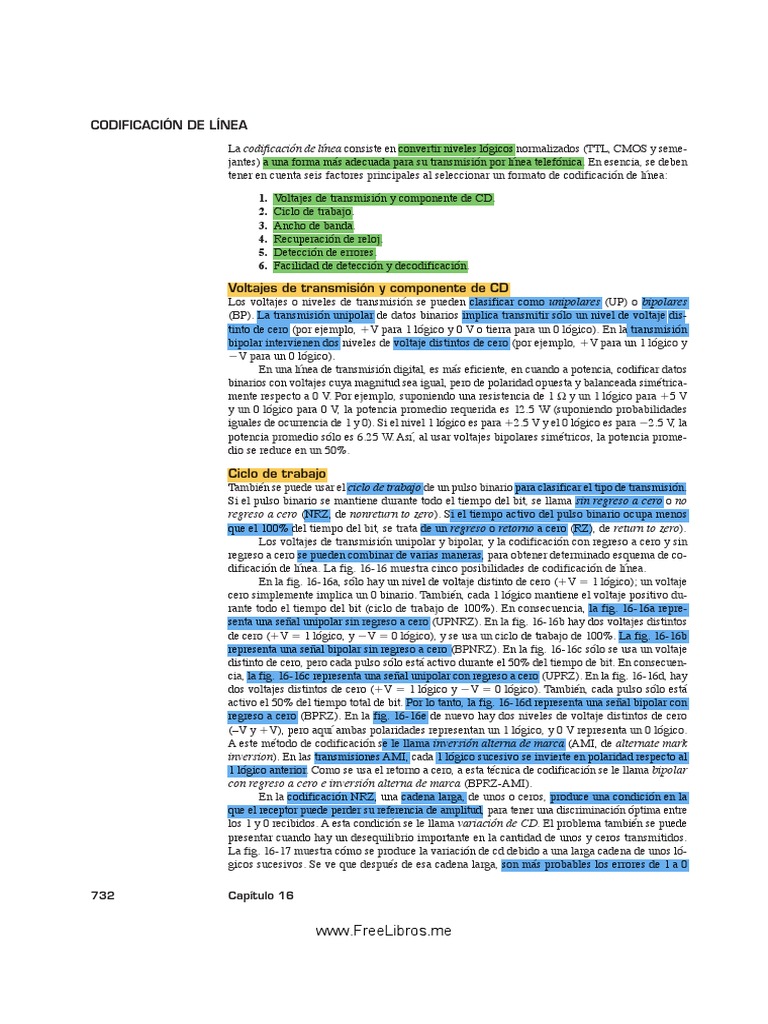

CODIFICACIÓN DE LÍNEA

La codificación de línea consiste en convertir niveles lógicos normalizados (TTL, CMOS y seme-
jantes) a una forma más adecuada para su transmisión por línea telefónica. En esencia, se deben
tener en cuenta seis factores principales al seleccionar un formato de codificación de línea:

1. Voltajes de transmisión y componente de CD.

2. Ciclo de trabajo.
3. Ancho de banda.
4. Recuperación de reloj.
5. Detección de errores.
6. Facilidad de detección y decodificación.

Voltajes de transmisión y componente de CD

Los voltajes o niveles de transmisión se pueden clasificar como unipolares (UP) o bipolares
(BP). La transmisión unipolar de datos binarios implica transmitir sólo un nivel de voltaje dis-
tinto de cero (por ejemplo, !V para 1 lógico y 0 V o tierra para un 0 lógico). En la transmisión
bipolar intervienen dos niveles de voltaje distintos de cero (por ejemplo, !V para un 1 lógico y
"V para un 0 lógico).
En una línea de transmisión digital, es más eficiente, en cuando a potencia, codificar datos
binarios con voltajes cuya magnitud sea igual, pero de polaridad opuesta y balanceada simétrica-
mente respecto a 0 V. Por ejemplo, suponiendo una resistencia de 1 Ω y un 1 lógico para !5 V
y un 0 lógico para 0 V, la potencia promedio requerida es 12.5 W (suponiendo probabilidades
iguales de ocurrencia de 1 y 0). Si el nivel 1 lógico es para !2.5 V y el 0 lógico es para "2.5 V, la
potencia promedio sólo es 6.25 W. Así, al usar voltajes bipolares simétricos, la potencia prome-
dio se reduce en un 50%.

Ciclo de trabajo
También se puede usar el ciclo de trabajo de un pulso binario para clasificar el tipo de transmisión.
Si el pulso binario se mantiene durante todo el tiempo del bit, se llama sin regreso a cero o no
regreso a cero (NRZ, de nonreturn to zero). Si el tiempo activo del pulso binario ocupa menos
que el 100% del tiempo del bit, se trata de un regreso o retorno a cero (RZ), de return to zero).
Los voltajes de transmisión unipolar y bipolar, y la codificación con regreso a cero y sin
regreso a cero se pueden combinar de varias maneras, para obtener determinado esquema de co-
dificación de línea. La fig. 16-16 muestra cinco posibilidades de codificación de línea.
En la fig. 16-16a, sólo hay un nivel de voltaje distinto de cero (!V # 1 lógico); un voltaje
cero simplemente implica un 0 binario. También, cada 1 lógico mantiene el voltaje positivo du-
rante todo el tiempo del bit (ciclo de trabajo de 100%). En consecuencia, la fig. 16-16a repre-
senta una señal unipolar sin regreso a cero (UPNRZ). En la fig. 16-16b hay dos voltajes distintos
de cero (!V # 1 lógico, y "V # 0 lógico), y se usa un ciclo de trabajo de 100%. La fig. 16-16b
representa una señal bipolar sin regreso a cero (BPNRZ). En la fig. 16-16c sólo se usa un voltaje
distinto de cero, pero cada pulso sólo está activo durante el 50% del tiempo de bit. En consecuen-
cia, la fig. 16-16c representa una señal unipolar con regreso a cero (UPRZ). En la fig. 16-16d, hay
dos voltajes distintos de cero (!V # 1 lógico y "V # 0 lógico). También, cada pulso sólo está
activo el 50% del tiempo total de bit. Por lo tanto, la fig. 16-16d representa una señal bipolar con
regreso a cero (BPRZ). En la fig. 16-16e de nuevo hay dos niveles de voltaje distintos de cero
(–V y !V), pero aquí ambas polaridades representan un 1 lógico, y 0 V representa un 0 lógico.
A este método de codificación se le llama inversión alterna de marca (AMI, de alternate mark
inversion). En las transmisiones AMI, cada 1 lógico sucesivo se invierte en polaridad respecto al
1 lógico anterior. Como se usa el retorno a cero, a esta técnica de codificación se le llama bipolar
con regreso a cero e inversión alterna de marca (BPRZ-AMI).
En la codificación NRZ, una cadena larga, de unos o ceros, produce una condición en la
que el receptor puede perder su referencia de amplitud, para tener una discriminación óptima entre
los 1 y 0 recibidos. A esta condición se le llama variación de CD. El problema también se puede
presentar cuando hay un desequilibrio importante en la cantidad de unos y ceros transmitidos.
La fig. 16-17 muestra cómo se produce la variación de cd debido a una larga cadena de unos ló-
gicos sucesivos. Se ve que después de esa cadena larga, son más probables los errores de 1 a 0

732 Capítulo 16
 Máxima
frecuencia
fundamental

Máxima
frecuencia
fundamental

Máxima
frecuencia
fundamental

FIGURA 16-16 Formatos de codificación de línea: (a) UPNRZ; (b) BPNRZ; (c)
UPRZ; (d) BPRZ; (e) BPRZ-AMI

FIGURA 16-17 Variación de CD

que de 0 a 1. De igual modo, las cadenas largas de ceros aumentan la probabilidad de un error
de 0 a 1.
El método de codificación de línea que se use determina el ancho mínimo de banda nece-
sario para la transmisión, la facilidad con la que se puede extraer un reloj de ella, la facilidad
de decodificarla, el nivel promedio de cd, y si cuenta con un método conveniente para extraer
errores.

Consideraciones de ancho de banda

Para determinar el ancho mínimo de banda necesario para propagar una señal codificada en línea,
se debe determinar la mayor frecuencia fundamental asociada con ella (véase la fig. 16-16). La
frecuencia fundamental máxima se determina con el peor de los casos (transición más rápida)
de secuencia de bits. En UPNRZ la condición del peor de los casos es una frecuencia de 1/0

Multiplexado 733
 alternos; el periodo de la mayor frecuencia fundamental es el tiempo de dos bits y, en consecuen-
cia, es igual a la mitad de la frecuencia de bits. En BPNRZ, la condición de peor de los casos es,
otra vez, una secuencia de 1/0 alternados, y la frecuencia fundamental máxima es la mitad de la
frecuencia de bits. En UPRZ, la condición del peor de los casos es con dos unos sucesivos. El
ancho mínimo de banda es, por consiguiente, igual a la frecuencia de bits. En BPRZ, la condi-
ción del peor de los casos es cuando hay unos o ceros sucesivos, y de nuevo el ancho de banda
es igual a la frecuencia de bits. En BPRZ-AMI, la condición del peor de los casos es dos o más
unos consecutivos, y el ancho mínimo de banda es la mitad de la frecuencia de bits.

Recuperación de reloj
Para recuperar y mantener la información de sincronización a partir de los datos recibidos, de-
be haber una cantidad suficiente de transiciones en la señal de datos. En UPNRZ y BPNRZ, una
cadena larga de unos o ceros consecutivos genera una señal de datos sin transiciones que, por
consiguiente, es inadecuada para sincronizar el reloj. En UPRZ y BPRZ-AMI, una cadena lar-
ga de ceros también genera una señal de datos sin transiciones. en BPRZ se presenta una tran-
sición en cada posición de bit, independientemente de si el bit es un 1 o un 0. En el circuito de
recuperación de reloj, los datos sólo se rectifican de onda completa y producen un reloj indepen-
diente de ellos, igual a la frecuencia de recepción de bits. Por lo anterior, la codificación BPRZ
es la que mejor se adapta para la recuperación del reloj. Si se evita que haya largas series de ce-
ros, la codificación BPRZ-AMI es suficiente para asegurar la sincronización del reloj.

Detección de errores
En las transmisiones UPNRZ, BPNRZ, UPRZ y BPRZ no hay manera de determinar si los datos
recibidos contienen errores. En las transmisiones BPRZ-AMI, un error en cualquier bit provocará
una violación bipolar (la recepción de dos o más unos consecutivos con la misma polaridad).
Por consiguiente, la BPRZ-AMI tiene un mecanismo incorporado de detección de errores.

Facilidad de detección y decodificación

Como la transmisión unipolar implica transmitir voltaje con sólo una polaridad, un voltaje pro-
medio de cd se asocia con la señal, y es igual a !V/2. Suponiendo que haya probabilidades igua-
les de ocurrencia de unos y ceros, las transmisiones bipolares tienen una componente promedio
de cd igual a 0 V. No es deseable que haya una componente de cd, porque polariza la entrada a
un detector convencional de umbral, que es un comparador polarizado, y podría causar una ma-
la interpretación de la condición lógica de los pulsos recibidos. Así, la transmisión bipolar se
adapta mejor a la detección de datos.
La tabla 16-4 es un resumen del ancho mínimo de banda, el voltaje cd promedio, la recupe-
ración de reloj y las posibilidades de detección de errores de los formatos de codificación de línea
que se ven en la fig. 16-16. En esta tabla se ve que la codificación BPRZ-AMI tiene las mejores
características generales y, por consiguiente, es el método que se usa con mayor frecuencia.

Bifásica digital, de Miller y dicódigos

La bifásica digital (que a veces se le llama código Manchester o difásica) es una clase frecuente
de codificación de línea que produce un fuerte componente de sincronización, para recuperación de
reloj, y no causa variación de cd. Es una forma de transmisión BPRZ que sólo usa un ciclo

TABLA 16-4 Resumen de codificación de línea

Formato de Ancho mínimo CD Recuperación Detección

codificación de banda promedio de reloj de errores

UPNRZ fb /2* !V/2 Mala No

BPNRZ fb /2* 0 V* Mala No
UPRZ fb !V/4 Buena No
BPRZ fb 0 V* Óptima* No
BPRZ-AMI fb /2* 0 V* Buena Sí*

*Indica el mejor desempeño o calidad.

734 Capítulo 16
 de onda cuadrada con fase de 0° para representar a un uno lógico, y un ciclo de onda cuadrada
con fase de 180° para representar un cero lógico. En la fig. 16-18 se muestra la codificación
bifásica digital. Obsérvese que en el centro de cada elemento de señalización, independiente-
mente de su fase, se produce una transición. Así, la bifásica produce un fuerte componente de
sincronización para recuperación de reloj. Además, suponiendo probabilidades iguales de unos
y ceros, el voltaje cd promedio es 0 V y, por consiguiente, no hay variación de cd. Una desventa-
ja de la bifásica es que no contiene medio alguno para detectar errores.
Los esquemas de codificación bifásica tienen algunas variaciones, que incluyen la bifási-
ca M, bifásica L y bifásica S. La bifásica M se usa para codificar datos codificados en tiempo
según la SMPTE (Society of Motion Picture and Television Engineers), para grabar video. La bi-
fásica M se adapta bien para esta aplicación, porque no tiene componente de cd, y el código es
autosincronizante. La autosincronización es una propiedad importante, porque permite recupe-
rar el reloj a partir de la corriente de datos, aun cuando varíe la velocidad al variar la velocidad
de la cinta, como por ejemplo, cuando se busca en una cinta con los modos rápido o lento. La
bifásica L se suele llamar código Manchester. Se especifica en la norma 802.3 del IEEE, para
redes locales de área Ethernet (capítulo 14).
Los códigos Miller son formas de código de modulación con retardo, donde una condi-
ción de 1 lógico produce una transición a la mitad del pulso de reloj, y un 0 lógico no produce
transición alguna al final de los intervalos del reloj, a menos que siga otro 0 lógico
Los dicódigos son códigos binarios de varios niveles que usan más de dos niveles de volta-
je para representar los datos. Ya se describieron los formatos de codificación RZ bipolar y RZ-
AMI, que son dicódigos. El dicódigo NRZ y el dicódigo RZ son dos formatos de los más usados
de dicódigo.
La fig. 16-19 muestra algunas variaciones de codificación bifásica, de Miller y de dicódi-
go, y la tabla 16-5 es un resumen de sus características.

FIGURA 16-18 Bifásica digital

Datos

Bifásica M

Bifásica L

Bifásica S

Diferencial
de Manchester

Miller
(modulación
con retardo)

Dicódigo NRZ

Dicódigo RZ

FIGURA 16-19 Formatos de codificación bifásica, de Miller y dicódigo

Multiplexado 735
 TABLA 16-5 Resumen de formatos de codificación bifásica, de Miller y dicódigo

Bifásica M (bifásica-marca)
1 (alto)—transición a la mitad del intervalo de reloj
0 (bajo)—sin transición a la mitad del intervalo de reloj
Nota: Siempre hay una transición al inicio del intervalo de reloj
Bifásica L (bifásica-nivel/Manchester)
1 (alto)—transición de alto a bajo a la mitad del intervalo de reloj
0 (bajo)—transición de bajo a alto a la mitad del intervalo de reloj
Bifásica S (bifásica-espacio)
1 (alto)—sin transición a la mitad del intervalo de reloj
0 (bajo)—transición a la mitad del intervalo de reloj
Nota: Siempre hay una transición al inicio del intervalo de reloj
Manchester diferencial
1 (alto)—transición a la mitad del intervalo de reloj
0 (bajo)—transición al inicio del intervalo de reloj
Miller/modulación con retardo
1 (alto)—transición a la mitad del intervalo de reloj
0 (bajo)—sin transición al final del intervalo de reloj, a menos que siga un cero
Dicódigo NRZ
Las transiciones de uno a cero y de cero a uno cambian la polaridad de la señal
Si los datos permanecen constantes, se produce una salida de voltaje cero
Dicódigo RZ
Las transiciones de uno a cero y de cero a uno cambian la polaridad de la señal en incrementos de la
mitad del escalón de voltaje. Si los datos no cambian, se produce una salida de voltaje cero

Tiempo de decisión

Pulsos recuperados

Pulsos
deteriorados
Del recibidos Amplificador Al trayecto
trayecto PCM e Regenerador PCM
igualador Datos retransmitidos

Reloj
recuperado

Reloj de
sincronización

FIGURA 16-20 Diagrama de bloques de una repetidora regenerativa

PORTADORAS T
Las portadoras T se usan para transmitir señales digitales codificadas por PCM y multiplexadas
por división de tiempo. Además, las portadoras T usan señales especiales codificadas de línea,
y cables metálicos que se han acondicionado para satisfacer los anchos relativamente grandes
de banda que se requieren en las transmisiones digitales de alta velocidad. Las señales digitales
se deterioran al propagarse por un cable, debido a la pérdida de potencia en los conductores me-
tálicos y al filtrado de paso bajo inherente a las líneas de transmisión de conductores paralelos.
En consecuencia, se deben instalar repetidoras regenerativas a intervalos periódicos. La distan-
cia entre las repetidoras depende de la frecuencia de transmisión de bits y de la técnica de codi-
ficación de línea que se use.
La fig. 16-20 muestra el diagrama de bloques de una repetidora regenerativa. En esencia,
hay tres bloques funcionales: un amplificador-igualador, un circuito de sincronización y el regene-
rador. El amplificador-igualador conforma la señal digital que llega, y eleva su nivel de tal modo
que se pueda tomar una decisión de hay pulso/no hay pulso en el circuito regenerador. El circuito

736 Capítulo 16
