I Map

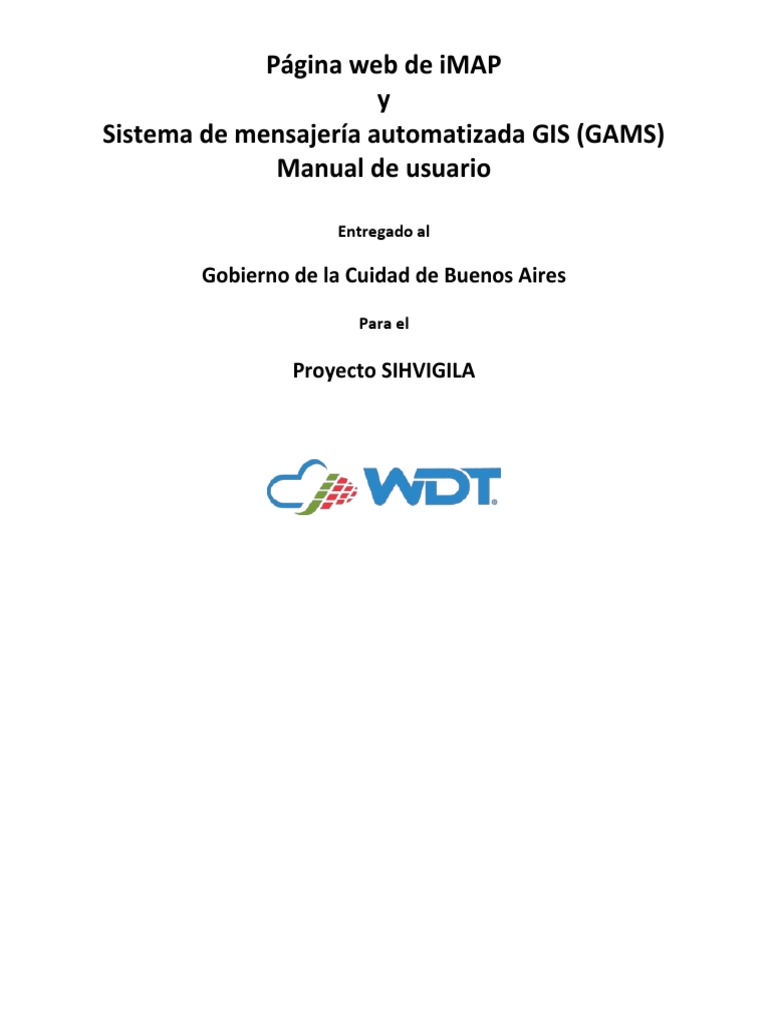

Página web de iMAP
y
Sistema de mensajería automatizada GIS (GAMS)
Manual de usuario
Entregado al
Gobierno de la Cuidad de Buenos Aires

Para el
Proyecto SIHVIGILA
1. Tabla de Contenido
1. Resumen del Sistema de Visualización Web iMAP ........................................................................................................... 3
1.1 Cómo conectarse a iMAP ............................................................................................................................................. 5
2. Productos de iMAP ............................................................................................................................................................. 7
2.1 Mosaicos, Iconos de Disponibilidad de Datos y Productos de Sitio Único ............................................................... 7
2.2 Tabla SCIT, AMDA y MIGFA ........................................................................................................................................ 18
2.2.1 Productos de SCIT (Storm Cell Identification and Tracking; Identificación y Seguimiento de Células de
Tormenta) ..................................................................................................................................................................... 19
2.2.2 AMDA (Automated Microburst Detection Algorithm) – Algoritmo automatizado de detección de
Microrráfaga ................................................................................................................................................................. 24
2.2.3 MIGFA (Machine Intelligent Gust Front Algorithm) – Algoritmo del frente de ráfaga de máquina inteligente
....................................................................................................................................................................................... 26
2.3 Productos de satélite, pluviómetros, y superficie..................................................................................................... 28
2.3.1 Pluviómetros ....................................................................................................................................................... 28
2.3.2 Observaciones de Superficie ............................................................................................................................... 32
2.3.3 Satélite ................................................................................................................................................................. 36
2.4 Segmotion Pronóstico de Precipitación y Estimación y Productos de DHI .............................................................. 38
2.4.1 Segmotion Pronóstico de Tasa de Precipitación, Pronóstico de Reflectividad y Pronóstico combinado de QPF
....................................................................................................................................................................................... 38
2.4.2 QPE (Quantitative Precipitation Estimation) – Productos de Estimación Cuantitativa de Precipitación ........ 40
2.5 Cuencas ....................................................................................................................................................................... 43
2.5.1 QPF y QPE de Cuenca .......................................................................................................................................... 44
2.6 DHI Mapas Inundación ............................................................................................................................................... 47
2.7 La herramienta de valor seleccionable ...................................................................................................................... 48
2.8 Superposiciones.......................................................................................................................................................... 49
3. Controles........................................................................................................................................................................... 52
3.1 Menú de controles, iconos y mapeo. ........................................................................................................................ 52
3.2 Herramientas y Polígonos .......................................................................................................................................... 56
4. Alertas de la página web WDT iMAP y GAMS ................................................................................................................. 62
4.1 Pestaña de Alertas...................................................................................................................................................... 63
4.2 Alertas de QPE ............................................................................................................................................................ 64
4.3 Alertas de QPF ............................................................................................................................................................ 65
4.4 Alertas de Pluviómetro .............................................................................................................................................. 66
4.5 Alertas de SCIT ............................................................................................................................................................ 67
4.6 Sistema de Alerta de Correo Electrónico SCIT ........................................................................................................... 68
4.7 Sistema de alerta de correo electrónico de cuenca .................................................................................................. 69
Página web de iMAP Página 2

4.8 Lightning Data Display................................................................................................................................................ 70
5. iMAP Admin Page ................................................................................................................ Error! Bookmark not defined.
6. Flow Chart and Directories ................................................................................................. Error! Bookmark not defined.
7. Commands and How to’s .................................................................................................... Error! Bookmark not defined.
2. 1.

1. Resumen del Sistema de Visualización Web iMAP
iMAP es un software basado en Javascript/HTML5 utilizado extensamente por una gran cantidad de clientes
empresariales de gama alta de WDT, responsables de decisiones operativas y el público en general para ver
diversos datos meteorológicos, alertas y advertencias. iMAP se utiliza para proveer datos meteorológicos,
productos y alertas meteorológicos de misión crítica, en tiempo real, a los responsables de decisiones operativas
y también al público en general por Intranet e Internet.
El objetivo general de iMAP es proporcionar una pantalla moderna y fácil de navegar que se desarrolle utilizando
los últimos estándares de codificación web, es atractiva para los usuarios profesionales y se puede expandir
fácilmente a medida que haya nuevo contenido disponible.
iMAP tiene la capacidad de mostrar múltiples capas de información meteorológica, incluyendo la predicción del
tiempo numérico (NWP), el radar meteorológico, el satélite, las estaciones de superficie, los rayos, etc., junto
con la capacidad de diseminar alertas proporcionadas por diversos algoritmos. iMAP es una solución escalable
que se puede dimensionar para incluir hardware para satisfacer las necesidades internas de los Servicios
Hidrometeorológicos Nacionales (NHMS) o ampliarse para proporcionar un servicio frente al público.
iMAP permite la capacidad de ver e interactuar con una gran cantidad de datos y productos, incluyendo:
• mostrar y animar datos y mosaicos del radar meteorológico
• mostrar y animar datos de satélite (visible, infrarrojo, vapor de agua)
• mostrar y animar datos de rayos
• mostrar una gran cantidad de conjuntos de datos de observación
• mostrar las alertas de inundación repentina promediadas por cuenca
• mostrar superposiciones de cuencas, pronósticos de precipitación y estimaciones de precipitación
• mostrar y animar varios campos grillados incluyendo las observaciones y pronósticos
• funcionar en cualquier sistema operativo
• se puede ver en muchos navegadores diferentes, siempre que sea una versión relativamente moderna
del navegador
• se puede ver desde múltiples estaciones de trabajo simultáneamente; la visualización no está limitada
a una sola máquina
• se puede ver desde dispositivos móviles, siempre que haya suficiente memoria disponible
• puede ser utilizado por personas en casa con una conexión a Internet para permitir el monitoreo remoto
• diseño intuitivo familiar para las personas que han usado Google Mapas y otras interfaces comunes de
mapas basados en la web
• descarga datos brutos de un servidor web, en vez de los gráficos que tardan en generarse. Los datos
brutos típicamente son de menor tamaño que los gráficos, reduciendo los requisitos de ancho de banda
para las descargas.
• el sitio web mantiene contacto con el servidor web y puede actualizar automáticamente los datos
mostrados sin intervención del usuario, incluyendo mientras los datos se están animando
• El sitio web tiene la capacidad de mostrar conjuntos de datos geoespaciales (punto, polígono y polilínea)
en formato geoJSON.
1.1 Cómo conectarse a iMAP
• Cuando se utiliza una computadora local para acceder a la página web de iMAP, el usuario puede usar el
url: http://202.90.128.206:5000
• Para acceder a la página de iMAP desde una fuente remota, el usuario debe usar el nombre de host
201.235.65.152 y puerto 22
• Use los túneles
o L5000 imapweb01.wdtinc.int:5000
o L5001 imapweb01.wdtinc.int:5001
o L5002 192.168.66.32:5002
• Usuario: wdt
• Contraseña: tempCUCC!
• Use url localhost:5000
• Para ver los datos fluyendo a iMAP:
o Use url localhost:5002
1.2 Cómo usar la pantalla web de iMAP

Las siguientes instrucciones lo ayudarán a comenzar a utilizar la pantalla web de iMAP en su navegador web.
Resultado Acción
Acercar Haga doble clic en el mapa; use la rueda de desplazamiento
en el ratón; haga clic en el botón + en la esquina superior
derecha del mapa
Alejar Use la rueda de desplazamiento en el ratón; haga clic en el
botón - en la esquina superior derecha del mapa
Desplaza hacia la izquierda, Haga clic y arrastre el mapa con el ratón; use las teclas de
derecha, arriba o abajo en el mapa flecha del teclado
Tabla 1. La pantalla web

Acercar
Alejar
Selección de menú Tiempo/Control de animación

enfocar
Selección de menú de
productos
Leyenda para productos

listado activo de productos
seleccionados
Figura 1. Vista anotada de iMAP, mostrando características principales de la pantalla.
Iconos Descripciones
Icono de Radar
Icono de Satélite
Icono de Gota de Lluvia
Icono de Cuenca
Icono de Relámpago
Icono de Mapa Superpuesto
Tabla 2. Iconos y Descripciones
La Figura 1 muestra la pantalla de iMAP con controles y funciones principales resaltados. La selección de menú
permite al usuario alternar entre el menú de selección de Producto y el panel de Control. El usuario puede hacer
clic en estas palabras para abrir el menú Producto o Control, o puede colapsar ambos paneles para que solo se
muestre el mapa. La selección del menú Producto proporciona cuatro categorías de productos. El icono Radar
abre el menú para productos de radar de un solo sitio y mosaico. El icono Satélite abre el menú para satélites,
conjuntos de datos de pluviómetros y observaciones de superficie. El icono Gota de Lluvia abre el menú para la
tasa de precipitación y la previsión de acumulación y la estimación de la precipitación cuantitativa (solo radar,
calibrada por pluviómetros y análisis de pluviómetro). El icono de Cuenca abre el menú para el mapa de

superposición de cuenca, el pronóstico de precipitación promedio de cuenca, estimación de precipitación
calibrada de pluviómetro de cuenca y los mapas de inundación de DHI. El icono de Relámpago abre el menú al
mapa de superposición Relámpago. El icono de superposición de mapa abre el menú a las superposiciones de
GeoJSON para el mapa. El Listado de Productos Activos muestra qué productos están actualmente activos en la
ventana de visualización del mapa y le permite al usuario activar y desactivar la capa fácilmente. La leyenda en
la parte inferior de la ventana del mapa muestra la leyenda de color para el producto activo. El usuario puede
ver una muestra de los valores de leyenda colocando el cursor sobre la leyenda de color. La hora que se muestra
en la barra superior del sitio web de iMAP es la hora válida del producto seleccionado. Los controles de
animación se discuten más a fondo en las siguientes secciones.
Las siguientes cuatro secciones se enfocarán en cada uno de los menús de selección de productos disponibles.
2. 2. Productos de iMAP
2.1 Mosaicos, Iconos de Disponibilidad de Datos y Productos de Sitio Único
Cuando la página web se abre por primera vez, el menú Radar se mostrará a lo largo del lado izquierdo de la
página web y el mosaico de radar compuesto se cargará de forma predeterminada en un mapa de Buenos Aires
con vista completa. Esta vista se muestra en la Figura 2. Hay dos tipos de mosaicos que están disponibles:
• Reflectividad compuesta suavizada y no suavizada – este producto es la reflectividad compuesta
cuadriculada de todos los radares disponibles
• Suavizada y no de baja altitud – este producto representa la reflectividad cuadriculada más cercana al
suelo, basada en la combinación de todos los radares disponibles teniendo en cuenta el terreno
Tiempo/Control de animación
Figura 2. Vista predeterminada de la página de mosaico cuando el sitio SIHVIGILA se abre por primera vez y la
reflectividad compuesta de radar se suaviza.
La Figura 2 muestra la página cuando se selecciona la animación de mosaico. La animación de cualquiera de los
mosaicos y productos de un solo sitio se puede realizar haciendo clic en el botón "play". La barra deslizadora a
la derecha del botón play avanzará de izquierda a derecha con la animación y la hora se mostrará a la derecha
del control deslizante. El usuario puede hacer clic en la barra deslizadora y arrastrarla hacia la izquierda y hacia
la derecha para ver los cuadros individuales de la animación.
Figura 3. Ejemplo del compuesto de reflectividad de mosaico no suavizado.
Figura 4. Ejemplo de reflectividad de mosaico suavizado en la altitud más baja.

Figura 5. Ejemplo de reflectividad de mosaico no suavizado en la altitud más baja.
Los datos de reflectividad y velocidad de cada radar y todos los barridos se pueden ver desde el mismo menú
de productos de radar seleccionando la lista de productos Radar de sitio único. Cuando el usuario selecciona
este producto, la pantalla seleccionará automáticamente el radar más cercano al centro de la vista del mapa
actual. El usuario puede ver productos de ese radar o hacer clic en uno de los otros iconos de radar en el mapa.
El radar que se seleccione iluminará el icono del radar como azul (datos disponibles) o rojo (datos no
disponibles).
La Figura 6 muestra el radar RCBA seleccionado para ver datos de radar de un solo sitio y hay datos disponibles
y se muestran. Mientras tanto, la Figura 4 muestra el radar RCBA seleccionado cuando no hay datos disponibles.
Como se mencionó anteriormente, cuando se selecciona un producto que no está disponible, el sitio web
mostrará un mensaje de error para alertar al usuario.

Figura 6. Reflectividad prima de un solo sitio desde Altura 1 de RCBA que se muestra en iMAP.
Se resalta en negro el icono azul del radar que indica que los datos del radar están disponibles y tienen menos
de 20 minutos de antigüedad. El ícono se volverá rojo cuando no haya datos disponibles o los datos del radar
tengan más de 20 minutos, como se muestra en la figura a continuación. El ícono se volverá negro cuando el
radar RCBA no haya sido seleccionado.
Figura 7. Radar no disponible RCBA seleccionado para mostrar productos de un solo sitio.
Las categorías de datos para los sitios únicos son:

• Reflectividad prima – reflectividad no corregida en dBZ
• Reflectividad calidad controlada – reflectividad corregida en dBZ
• Velocidad ambigua – velocidad con alias en m/s.
• Velocidad – velocidad no corregida en m/s.
• Reflectividad Compuesta – reflectividad desde un solo radar, usando todos los ángulos de inclinación
disponibles
• Reflectividad altitud más baja – reflectividad desde un solo radar, utilizando los datos más bajos
disponibles en todos los puntos de la grilla
• Ancho espectral se define como la desviación del espectro de potencia Doppler
• Reflectividad Diferencial se define como la diferencia entre los factores de reflectividad horizontal y
vertical en unidades de dBZ
• RhoHV se define como la medida de qué cuan similarmente se comportan los pulsos polarizados
horizontal y verticalmente dentro de un volumen de pulso
• Fase diferencial específica se define como la derivada de distancia del desplazamiento de fase diferencial
a lo largo de un radial.
• La clasificación de hidrometeoros es un algoritmo para identificar el hidrometeoro predominante en el
haz del radar.
• Fase diferencial en general (técnicamente clasificado como desplazamiento de fase diferencial de
propagación) es la diferencia entre los pulsos horizontales y verticales del radar a medida que se
propagan a través de un medio como lluvia o granizo y, posteriormente, se atenúan (reducen la
velocidad).
Las siguientes figuras son ejemplos de los productos de un solo sitio. También se muestra en las figuras la
casilla de selección de sitio único designada como RCBA que el usuario debe seleccionar para abrir dos menús
desplegables, el primero es el producto de radar de sitio único y el segundo es el ángulo/elevación o
inclinación, para el usuario para ver y navegar por los productos de un solo sitio.
Nota. Para obtener más información sobre estos productos de radar, consulte la sección de productos de
radar del manual de usuario de WDT WDSSII.
Figura 8. Ejemplo de Reflectividad prima y resaltado en rojo es el menú del producto de un solo sitio.

Figura 9. Ejemplo de reflectividad prima y menú desplegable con Ángulo/Elevación Inclinación (resaltado en
rojo) y Casilla de selección de sitio único (resaltado en amarillo).
Figura 10. Ejemplo de comparación 1 de Reflectividad Prima Inclinación 1.

Figura 11. Ejemplo de comparación 2 de Reflectividad Prima Inclinación 2.
Figura 12. Ejemplo comparativo 3 de reflectividad controlada de calidad en comparación con la reflectividad
prima anterior.

Figura 13. Velocidad con alias
Figura 14. Velocidad (sin alias)

Figura 15. Compuesto de reflectividad de sitio único
Figura 16. Reflectividad de sitio único en la altitud más baja (RALA)
Nota. Algunos de los productos de sitio único como RALA y Reflectividad Compuesta se verán muy similares si
no son los mismos que los productos del Mosaico, ya que solo hay un radar y las entradas de productos de
mosaico son de los productos de un solo sitio.

Figura 17. Ancho del espectro.
Figura 18. Reflectividad Diferencial (ZDR)

Figura 19. RhoHV (CC)
Figura 20. Fase Diferencial Específica

Figura 21. Fase Diferencial
Figura 22. Clasificación de hidrometeoros
2.2 Tabla SCIT, AMDA y MIGFA
Para ver los productos de la Tabla SCIT, AMDA y MIGFA, el usuario puede seleccionar la casilla RCBA dentro del
menú desplegable de RCBA. Luego, debajo de la selección desplegable del producto de un solo sitio, el usuario
puede seleccionar la casilla SCIT o AMDA o MIGFA para ver esa selección en particular en la página web de iMAP.

Nota. Se puede encontrar más información sobre SCIT en la documentación de AWIPS y ORPG, así como en las
diapositivas de capacitación de WDT.
2.2.1 Productos de SCIT (Storm Cell Identification and Tracking; Identificación y Seguimiento de Células de
Tormenta)
SCIT: Algoritmo de seguimiento de centroide con métodos para identificar tormentas (tanto aisladas como
agrupadas o tormentas de línea). En un análisis de 6561 células de tormenta, el algoritmo SCIT identificó
correctamente el 68% de todas las células con reflectividades máximas de más de 40 dBZ y el 96% de todas las
células con reflectividades máximas de 50 dBZ o más. Para obtener más información, consulte la documentación
de SCIT.
En la Figura 23 abajo, se muestra la tabla SCIT (que enumera los atributos y la salida del seguimiento de
tormentas) desplegable junto con los iconos y previsiones de las células de tormenta.
Figura 23. Página web de iMAP mostrando la tabla SCIT y los íconos de Tormenta y posición de Tormentas
Pronosticado.
En la figura anterior (Figura 23) se muestran los íconos de tormenta, que indican la ubicación de un centroide o
núcleo de tormenta que ha sido detectado por SCIT. Resaltado en rojo es el icono del centroide de la tormenta.
Consulte la tabla a continuación para obtener más información sobre los iconos. Se resalta en negro en la figura
anterior la posición pronosticado de tormenta del SCIT. Los incrementos son en 5 minutos, y solo puede haber
un máximo de 12 incrementos, por lo tanto, los pronósticos de SCIT como máximo solo pueden pronosticar
hasta una hora.
Icono Definición
Célula de Tormenta Ordinaria
Célula de Tormenta que tiene característica
de mesociclón detectado por radar
Célula de Tormenta que tiene característica
de tornado detectado por radar
Tabla 3. Iconos de Centroides de Tormentas SCIT.
El usuario puede obtener más información sobre cualquiera de las células de tormentas, las ordinarias o
cualquiera de las tormentas que tengan una característica de mesociclón o tornado haciendo clic en el ícono. A
continuación, en el siguiente par de figuras, se muestran ejemplos de las ventanas emergentes de células de
tormenta.
Figura 24. Ventana emergente de célula de tormenta de iMAP SCIT.
Al hacer clic en las células de tormenta, el usuario puede obtener información sobre el tipo de tormenta, los con
o sin una característica de circulación. La altura de la tormenta, la dirección y velocidad de movimiento, la
ubicación de la tormenta, la medida máxima de reflectividad en la tormenta y el tamaño del granizo detectado
con esa tormenta.

Figura 25. Célula de tormenta iMAP SCIT con un ejemplo emergente de característica de mesociclón.
Figura 26. Célula de tormenta iMAP SCIT con un ejemplo emergente de característica de tornado.
La siguiente figura muestra que la tabla SCIT se puede extender a más y a todas las varias tormentas detectadas
que se están detectando. Esta característica permite al usuario minimizar la tabla para ver mejor los productos
del radar o, si es necesario, ver más información sobre lo que el radar está detectando.

Figura 27. Página web iMAP con tabla SCIT extendida.
La tabla SCIT clasifica la tormenta fuerte en la parte superior, por la intensidad de la circulación. La siguiente
tabla proporciona información sobre las columnas y filas de la tabla SCIT y los atributos de la tormenta.
Nota. Los productos AMDA y MIGFA siempre están en la parte superior de la tabla incluso si no se detectan
AMDA/MIGFA.
Columna Información de atributo

Célula Identifica el centroide de la tormenta y le da una
letra y un número a la identificación y clasifica la
tormenta más fuerte en la parte superior, en
función de la fuerza de circulación
Azimut Localiza el Azimut del centroide de la tormenta
detectado por SCIT en relación al radar
Distancia Localiza la distancia del centroide de la tormenta
detectado por SCIT en relación al radar
Tope de la Celda Localiza la cumbre de la célula de la tormenta
basado en reflectividad
Altura de máx dBZ Localiza la reflectividad más grande en la vertical
Máx dBZ Localiza la reflectividad grande y el valor

VIL (Vertically Integrated Liquid Water) – Agua Mide la cantidad de líquido apilada verticalmente
líquida integrada verticalmente en una ubicación
Tipo Circ. Determina qué tipo de circulación entre ninguna,
Meso (mesociclón) o TOR (tornado)

Intensidad Circ. Mide la intensidad de la circulación (Nota. Puede
haber circulación presente, pero que no llegue a la
intensidad de Meso o TOR)
Tamaño granizo Mide el tamaño del granizo estimado por radar
PDH – Probabilidad de Granizo Mide la Probabilidad de Granizo
PDGS – Probabilidad de Granizo Severo Similar a PDH, pero mide la probabilidad de granizo
severo.
Viento Máx Mide el viento máximo que el radar detecta
Dir. Tormenta Detecta la dirección de movimiento de la tormenta
Velocidad Tormenta Detecta la rapidez de movimiento de la tormenta

Tabla 4. Tabla de SCIT sobre información de atributos
A continuación, en la tabla, se muestran los valores umbrales de SCIT de detección y advertencia y los colores
asociados con ellos.
• Verde significa (con excepción de AMDA y MIGFA) detección y nivel debajo de umbral de advertencia o
precaución
• Amarillo significa umbral de precaución
• Rojo significa umbral de advertencia
Variable Sin detección Umbral y Color Umbral y Color Umbral y Color
Célula Detección NA NA
AMDA Detección NA NA
MIGFA Detección NA NA
Azimut Detección NA NA
Distancia Detección NA NA
Base de Celda Detección NA NA
Tope de Celda Detección NA NA
Máx dBZ <40 dBZ 40-57 dBZ >=58 dBZ
Altura Máx dBZ Detección NA NA
VIL <20 kg/m^2 20-49 kg/m^2 >=50 kg/m^2
Tipo Circ. Ninguna MESO TVS NA
Intensidad Circ. <3 3-7 >=7
Tamaño Granizo <1 cm 1-1.99 cm >=2 cm
PDGS <20% 20-49% >=50%
Máx Viento <50 km/hr 50-69 km/hr >=70 km/hr
Dir. Tormenta Detección NA NA
Velocidad Tormenta Detección NA NA
Tabla 5. Tabla SCIT de Umbrales y Colores
2.2.2 AMDA (Automated Microburst Detection Algorithm) – Algoritmo automatizado de detección de

Microrráfaga
El algoritmo automatizado de detección de microrráfagas (AMDA), desarrollado por el MIT (Instituto de
Tecnología de Massachusetts) Lincoln Labs, es un algoritmo diseñado originalmente para la detección de
cizalladura del viento para el Radar de Vigilancia del Aeropuerto, pero ha sido usado y reutilizado por el MIT
para detectar y medir microrráfagas. Ese algoritmo y sistema se ha integrado en la página web WDT iMAP. Para
obtener más información sobre AMDA, consulte la documentación de AMDA. Para obtener más información
sobre microrráfagas, consulte el Powerpoint de capacitación de WDT.
Nota. En la tabla SCIT, AMDA y MIGFA comienzan a contar con 0. Por lo tanto, la primera AMDA y MIGFA serán
AMDA 0 y MIGFA 0.
En la figura a continuación, se muestra una detección de microrráfagas en la página web de iMAP. Resaltado en
blanco, muestra la detección de polígono AMDA dentro de la Tabla SCIT. Una vez más, el usuario debe hacer clic
en el botón AMDA para ver los polígonos de detección de AMDA de MIT. Resaltado en negro es la ubicación y
detección del polígono AMDA.
Figura 28. Página web iMAP con detección AMDA superpuesta sobre reflectividad prima.
Como las células de tormenta, el usuario puede obtener información sobre AMDA al hacer clic en el polígono.
En la siguiente figura, muestra el polígono AMDA emergente. Dentro de esta ventana emergente se muestra el
tiempo de detección, el Azimut, la Distancia y la Divergencia Delta-V (si se detecta y se mide).

Figura 29. Página web de iMAP con ventana emergente de identificación de polígono AMDA.
En la siguiente figura, se muestra el polígono AMDA y la ventana emergente superpuesta sobre el producto de
velocidad del radar. Esto puede ayudar a resolver algunas de las preguntas de lo que AMDA está detectando y
como se ve en el radar.
Figura 30. Página web de IMAP con un polígono AMDA superpuesto al producto de radar de velocidad

Figura 31. Página web de IMAP con una ventana emergente de polígonos AMDA superpuesta al producto del
radar de reflectividad.
Figura 32. AMDA, múltiples detecciones con detección/pronóstico de viento máximo resaltado en blanco.
Nota. El viento máximo para AMDA es un cálculo estimado desde la detección Delta-V, no una medida.
2.2.3 MIGFA (Machine Intelligent Gust Front Algorithm) – Algoritmo del frente de ráfaga de máquina inteligente
MIGFA utiliza un método de procesamiento de imágenes multidimensionales para acumular evidencia para la
detección de frentes de ráfagas y otros fenómenos de convergencia. La entrada consiste en datos de velocidad
radial y factor de reflectividad remapeados a grillas cartesianas. Las cuadrículas se ven como imágenes en 2D
que se analizan mediante una técnica llamada Correlación de Plantilla Funcional que genera imágenes de interés
(más detalles se describen más adelante en esta sección). Las imágenes de interés a escala de grises
representan, a través de la intensidad de píxel, la probabilidad de que una pieza particular de evidencia o
característica esté presente en esa ubicación de píxel. Las imágenes de interés se combinan mediante promedios
ponderados por píxel en una sola imagen de interés combinado de la cual MIGFA extrae la posición de cada
frente de ráfagas.
Para ver los polígonos MIGFA, el usuario debe hacer clic en la casilla de verificación debajo de las casillas AMDA
y SCIT y RCBA. La siguiente figura muestra un ejemplo de la casilla de verificación MIGFA seleccionada y el
polígono MIGFA (coloreado en marrón y señalado por la flecha) que muestra una detección de frente de ráfaga
como un polígono y en la tabla SCIT resaltada en blanco.
Nota. MIGFA no tiene la capacidad de medir el viento máximo asociado con la característica de frente de ráfaga.
No se mostrará información de viento máximo en la tabla SCIT. Consulte la documentación de MIGFA para
obtener una explicación más detallada sobre el algoritmo y su método de detección.
Figura 33. Ejemplo de detección de frente de ráfaga por MIT MIGFA en la página web de iMAP.
La línea continua presenta la detección y ubicación del frente de ráfaga. Las líneas discontinuas representan la
predicción del pronóstico del frente de ráfagas. Los incrementos de posición de pronóstico son 1 minuto, 18
minutos y 35 minutos. En el estudio de caso anterior, la detección de MIGFA y la predicción de 1 minuto
estuvieron casi en la misma posición, produciendo aparentemente solo 1 línea continua con dos líneas
discontinuas/posiciones pronosticadas. Nota. Los incrementos de predicción contados comienzan en 0, así que
la primera predicción para MIGFA se etiquetará predicción 0.
Como las ventanas emergentes cliqueando en los polígonos AMDA y Tormenta, el polígono MIGFA también
tiene una ventana emergente en la que se puede hacer clic. La figura a continuación muestra un ejemplo.

Figura 34. MIGFA imagen que se puede cliquear, Predicción 0
2.3 Productos de satélite, pluviómetros, y superficie

Para ver los productos de satélite y pluviómetro, el usuario puede seleccionar el icono de satélite en la parte
superior del menú de productos.
2.3.1 Pluviómetros
El primer menú desplegable que aparece es el Menú de Intervalo de Acumulación de Pluviómetro. El usuario
debe seleccionar entre las diferentes opciones de selecciones individuales de los medidores. La siguiente
figura muestra un ejemplo del menú de acumulación de pluviómetro.

Figura 37. Menú de Acumulación de Pluviómetro resaltado en rojo.
Los datos del pluviómetro se organizan por el tiempo de acumulación de la lluvia en cada ubicación del
medidor. Nota. La opción de 10min es solo para la tasa de precipitación, no para acumulación.
La Figura 37 muestra acumulaciones de precipitación de pluviómetro de 1 hora mostradas en iMAP. El signo +

marca la ubicación del pluviómetro. El valor indicado arriba del + es la acumulación de lluvia en unidades de
milímetros. Si se muestra un signo - en esta posición, los datos del indicador no están disponibles para esta
ubicación y el período de acumulación seleccionado. El número que aparece debajo del + es la identificación
del pluviómetro.

Figura 38. Acumulación de precipitación de 1 hora desde pluviómetros mostrados en iMAP.
Los pluviómetros cambiarán de color cuando hayan cruzado ciertos umbrales de precipitación. En la tabla a
continuación, se ilustra qué umbrales están asociados con qué color.
Nota. Estos umbrales se obtuvieron mediante los umbrales de precaución y advertencia de precipitación de SMN.
Variable Umbral y Umbral y Color Umbral y Color Umbral y Color Umbral y Color
Color
Precipitación <= 20 mm 20 a 30 mm 30 a 60 mm > 60 mm NA
acumulada en 1 hora
Precipitación <= 30 mm 30 a 60 mm 60 a 100 mm > 100 mm NA
acumulada en 24
horas
Precipitación <= 60 mm 60 a 100 mm 100 a 150 mm >= 150 mm NA
acumulada en 48
horas
Intensidad de la <2 2 a 15 mm/hr 15 a 30 mm/hr 30 a 60 mm/hr > 60 mm/hr
precipitación: mm/hr
observada en 10 min
Tabla 6. Umbrales y Colores de pluviómetro
La siguiente figura muestra un ejemplo de los pluviómetros que cambian de color cuando han cruzado ciertos
umbrales.

Figura 39. Ejemplo de pluviómetros cambiando colores porque han cruzado ciertos umbrales.
Los pluviómetros también pueden mostrar información de lectura cuando se hace clic en ellos. Las siguientes
figuras muestran ejemplos de esta función.
Figura 40. Lectura de la tasa de precipitación del pluviómetro de 10 minutos

Figura 41. Lectura de acumulación de pluviómetro de 30min
2.3.2 Observaciones de Superficie

Para que el usuario vea las estaciones de superficie, el usuario puede seleccionar la opción de selección única
de observaciones de estaciones debajo del menú desplegable de observaciones de superficie, como se muestra
en la Figura 41. A continuación en la Figura 42 se muestra la vista predeterminada de las observaciones de
superficie en iMAP.
Figura 42. Menú de Observaciones de Superficie resaltado en rojo.

Figura 43. Observaciones de Estaciones.
La pantalla de la estación de superficie muestra cuatro íconos diferentes: viento, temperatura, punto de rocío y
presión. Debajo muestra una vista ampliada de la estación de superficie. El icono superior izquierdo es la
temperatura de la superficie en grados Celsius. Actualmente esta estación muestra 19.9 Celsius. El icono
superior derecho muestra la presión media del nivel del mar (MSLP). Actualmente en esta estación, el MSLP es
de 966 milibares o (mb). La esquina inferior izquierda es el icono de humedad relativa o (RH). Actualmente esta
estación muestra 93% de RH. El último ícono combina la dirección y la velocidad del viento. Este es el icono rojo
en el medio de los otros íconos de la estación. Este ícono indica la dirección del viento, en la figura un viento del
sur. Los dos puntos en la parte inferior de la barba de viento indican velocidad. Estos dos puntos indican una
velocidad del viento de aproximadamente 15 km/h. Los puntos largos están en incrementos de 10 km/h y los
puntos pequeños están en incrementos de 5 km/h. El sistema redondeará a los 5 km/h más cercanos para la
velocidad del viento.
Figura 44. Observaciones con vista ampliada.
La página web de iMAP también permite al usuario hacer clic en cualquiera de los 5 iconos de la estación para
mostrar una ventana emergente que brinda información adicional. Le dará la temperatura, RH, MSLP
Velocidad y dirección del viento exactas y el tiempo de observación.
Figura 45. Ventana emergente de observación de superficie.
En la parte inferior de cada estación pop-up el usuario puede seleccionar para ver dsata en formato meteoram.
Los meteogramas muestran series de tiempo de todos los datos disponibles en las estaciones. Los datos se
pueden ver durante periodos de 24, 48 y 72 horas.
Figura 46. Vistas de Meteograma.
2.3.2.1 Observaciones sobre las observaciones hidroeléctricas

iMap permite la visualización de hidrografos desde la red de emisoras. Para ver un hidrograma, abra una
estación hidrológica como se muestra en la figura de abajo y seleccione la opción "hidrograma" en la parte
inferior de la ventana emergente.

Figura 47. Example of hydrogram selection from station.
Un hidrograma se mostrará como en la figura de abajo. El usuario puede seleccionar 24, 48 o 72 períodos de
horas para ver.
Figura 48. Ejemplo de hidrograma.
Un buen método de observación es superponer las observaciones de superficie con los medidores en la
pantalla de iMAP, como se muestra a continuación.

Figura 49. Observaciones de superficie y pluviómetros superpuestos.
2.3.3 Satélite
Los productos y el menú del satélite se encuentran debajo de los menús de pluviómetros y observaciones de superficie.
Un ejemplo del menú se muestra a continuación.
Figura 50. Menú de Satélite.

El iMAP y el procesamiento de WDT están utilizando actualmente las imágenes de satélite GOES-16/GOES-R de
la NOAA (Administración Nacional Atmosférica y Oceánica). Actualmente, WDT tiene acceso a 16 canales del
satélite GOES-16/GOES-R, incluidos los productos Global Lightning Map (GLM; mapa de relámpagos globales).
La figura a continuación muestra ejemplos de las imágenes. Para obtener más información sobre GOES-
16/GOES-R, consulte la documentación sobre el procesamiento EEC y las diapositivas satelitales de capacitación
GOES-16/GOES-R de WDT.

Figura 51. Ejemplo de imágenes de satélite del canal 9 en la página web de iMAP desde una vista alejada.
Figure 52. Ejemplo de imágenes de satélite del canal 14 en la página web de iMAP desde una vista alejada.

Figura 53. Ejemplo de imágenes de satélite del canal 9 en la página web de iMAP desde una vista alejada para
mostrar los límites de las imágenes que se están produciendo. Nota. El satélite, para el proyecto SIHVIGILA, las
imágenes solo cubren el continente sudamericano.
2.4 Segmotion Pronóstico de Precipitación y Estimación y Productos de DHI

2.4.1 Segmotion Pronóstico de Tasa de Precipitación, Pronóstico de Reflectividad y Pronóstico combinado de QPF
Los datos del menú de productos de QPF se pueden ver seleccionando el ícono de gota de lluvia en la parte
superior del menú de selección de productos. Estos productos incluyen:
• Segmotion Pronóstico de la tasa de precipitación (abreviado Tasa Precip.)
• Segmotion Pronóstico de Reflectividad
• La combinación de salida de precipitación acumulada de Segmotion y SMN WRF (abreviado Pronóstico
QPF)
La Figura 54 muestra la vista predeterminada del Pronóstico de Tasa de Precipitación. Esta opción es un
producto del WDT WDSSII Modelo de Pronóstico Meteorológico llamado Segmotion. Consulte el manual del
software WDSSII para obtener más información. Los pronósticos de la tasa de precipitación de Segmotion están
disponibles con hasta 2 horas de anticipación y están animados en intervalos de tiempo de 1 minuto. Estos
pronósticos se actualizan cada vez que hay un nuevo mosaico disponible. Otro producto del WDT Segmotion es
el pronóstico de reflectividad. De manera similar a la predicción de tasa de precipitación, el pronóstico de
reflectividad analiza las últimos 4 reflectividades en los productos de menor altitud (RALA) y hace un pronóstico
en los mismos incrementos y tiempos que el pronóstico de la tasa de precipitación.
Debajo del Pronóstico de Tasa de Precipitación está el QPF (Quantitative Precipitation Forecast; Pronóstico de
Precipitación Cuantitativa). Este pronóstico QPF es una combinación del modelo meteorológico SMN WRF y el
modelo meteorológico WDT WDSII Segmotion. Los productos de QPF son pronósticos de acumulación de
precipitación. Estas opciones muestran imágenes estáticas enmarcadas en incrementos de 1, 3, 6, 12, 24, 36,
48, 72 horas. Consulte las siguientes figuras para un ejemplo visual. Consulte el manual del software AWIPS para
obtener más información sobre el modelo WRF.

Figura 54. Pronóstico de la tasa de precipitación en la pantalla de iMAP con la superposición de la cuenca
seleccionada.
Figura 55. Segmotion Reflectividad

Figura 56. Ejemplo de un producto de QPF de 3-horas de SMN WRF y WDT WDSSII
Cuando los productos QPF están animados, la pantalla mostrará la precipitación acumulada con respecto al
tiempo de inicio del pronóstico más reciente de SEGMOTION.
2.4.2 QPE (Quantitative Precipitation Estimation) – Productos de Estimación Cuantitativa de Precipitación
QPE es útil para que el pronosticador comprenda cual precipitación y cuanta cantidad llegan al suelo. Los datos
de los productos QPE basados en mosaico y basados en estaciones de superficie se pueden ver seleccionando
el menú desplegable QPE, justo debajo del menú desplegable de QPF.
Los productos de QPE se dividen en 3 grupos e incluyen:
• QPE solo con radar - Acumulaciones de QPE derivadas de radar durante las últimas 72 horas
• QPE calibrado de pluviómetro – Acumulaciones de pluviómetros corregidos usando la red de estaciones
de Campbell
• Análisis de Pluviómetro – Análisis de pluviómetro derivado de la red de pluviómetros de Campbell
La página de QPE basada en mosaico se muestra en la Figura 57. En esta figura, se muestra una acumulación de
QPE de 1 hora. Esta información solo toma lo que el radar de RCBA detectó y crea una imagen solo desde esa
entrada. El siguiente ejemplo es el análisis QPE solo de estación de superficie. Crea una imagen visual de QPE
basada en la cantidad de precipitación que los medidores han recibido en la hora especificada. El siguiente
producto es la QPE Calibrada por pluviómetro, que es la información de QPE Radar corregida por la QPE de
Análisis de pluviómetro. Esto le da al pronosticador una forma de interrogar los datos del radar y descubrir la
“verdad observada”. Consulte el manual del software WDSSII para obtener más información sobre este
algoritmo.

Figura 57. Pantalla de iMAP que muestra un producto de QPE solo de Radar de 1 hora con las superposiciones
de cuenca.
iMAP también muestra otro aspecto importante para los pronosticadores, que es el análisis de pluviómetro de
QPE. Esto proporciona a los pronosticadores la verdad observada de la cantidad de precipitación que llega al
suelo. A continuación, se muestra una imagen de la pantalla iMAP del QPE Análisis de solo pluviómetro.
Figura 58. Pantalla de iMAP que muestra un producto QPE de análisis de 1 hora de solo pluviómetro con las
superposiciones de cuenca. Las medidas de estaciones de superficie se transforman en una cuadrícula regular
utilizando análisis objetivo.

La Figura 59 muestra el producto calibrado con pluviómetro que combina los productos de Análisis de
pluviómetro y QPE solo de radar. Según este análisis, el radar está subestimando la precipitación. Esto le da al
pronosticador un mejor sentido del medio ambiente de acuerdo con todos los datos disponibles. La leyenda
coincide con los otros productos QPE para el mismo período de tiempo.
Figura 59. Pantalla de iMAP que muestra los productos de QPE calibrados de 1 hora con las superposiciones de
Cuenca.

2.5 Cuencas
La Ciudad de Buenos Aires se ha dividido en ciertas cuencas pluviométricas, basadas en el proyecto SIHVIGILA,
con el fin de ayudar a difundir información y advertencias y avisos de manera más eficiente, así como
monitorear y predecir la condición hidrológica en el suelo, de manera más precisa y eficiente.
Figura 60. Ejemplo de superposición de cuencas sin datos agregados.
Para ver la estimación de precipitación de la cuenca y los datos de pronóstico, el usuario puede seleccionar la
pestaña de cuencas, como se muestra abajo. Después, el usuario debe seleccionar la casilla de verificación
Superposiciones Cuencas para ver las superposiciones y la designación de las Cuencas de Buenos Aires, como se
resalta en rojo. El menú QPF se resalta en amarillo y el menú QPE se resalta en verde.
Figura 61. Menú de cuenca con el ejemplo de QPF a la izquierda y el ejemplo de QPE a la derecha.
Después, las superposiciones de cuenca aparecerán como se muestra a continuación.
Estas superposiciones muestran las cuencas individuales de la ciudad de Buenos Aires. Muestran la cantidad de
precipitación que ha recibido el área o "cuenca", que difiere en la cantidad que recibió cada medidor individual.
El análisis de precipitación de cuencas se divide en dos partes: Estimación de Precipitación Cuantitativa (QPE) y
Pronóstico de Precipitación Cuantitativa (QPF). El análisis de QPE incluye las entradas del radar, los medidores
y el algoritmo de promedio de la cuenca que se describe con más detalle en los manuales de WDSSII. El análisis
de precipitación QPF tiene el modelo NWP llamado WRF y el pronóstico a corto plazo de WDT llamado
Segmotion, que también se describe con más detalle en el manual WDSSII. Nota. Las opciones de intervalos que
puede seleccionar el usuario para QPE y QPF: 30 minutos, 1 hora, 3 horas, 6 horas, 12 horas, 18 horas, 24 horas,
36 horas, 48 horas y 72 horas.
2.5.1 QPF y QPE de Cuenca
Después de que el usuario haya seleccionado el QPF o QPE Promedio de Cuenca, los colores correspondientes
llenarán las superposiciones. La visualización de cuencas anda similarmente a la visualización de pluviómetros
con respecto a QPF y QPE. Cada superposición también tiene su propio cuadro emergente y alerta para la
precipitación estimada recibida y/o la pronosticada precipitación prevista. Los ejemplos y la tabla a continuación
muestran la descripción de cada color y umbral. Cada Cuenca está separada en su propia entidad y tiene su
propia QPF y QPE que también funciona como QPE y QPF de los medidores. La opción QPE está limitada a QPE
corregido. El usuario puede hacer clic o elegir cualquier superposición de cuenca y aparecerá un cuadro
emergente con el nombre y el periodo de tiempo de QPE o QPF.
Variable Umbral y Color Umbral y Color Umbral y Color Umbral y Color

Precipitación <= 20 mm 20 a 30 mm 30 a 60 mm > 60 mm
acumulada en 1 hora
acumulada en 24
horas
acumulada en 48
horas
Tabla 7. Umbrales de QPE y QPF de cuenca.
Debajo en la figura se ve como aparece la cuenca cuando no se ha cruzado ningún umbral durante el tiempo
especificado.
Figura 62. Superposiciones de cuenca que muestran el QPF de Cuenca sin ningún umbral cruzado.

Las siguientes figuras muestran las cuencas cuando se han cruzado los umbrales variables para QPE y QPF y lo
que muestra la ventana emergente. La primera figura muestra qué sucede cuando una cuenca individual ha
cruzado solo un umbral. En este caso, es un umbral amarillo, que es un umbral de precaución usando un umbral
QPE de 30 minutos. Esta cuenca ha recibido suficiente lluvia en los últimos 30 minutos para cruzar un umbral.
Figura 63. Un umbral de una cuenca se ha cruzado, el umbral de precaución. Una ventana emergente está seleccionada.
Nota. Cuando se selecciona el polígono QPE para una cuenca, la ventana emergente muestra el nombre de la
cuenca, el período de acumulación y el último tiempo de medición. Cuando se selecciona la ventana emergente
QPF, mostrará el mismo cuadro de QPE, pero mostrará los períodos de inicio y finalización del pronóstico en
lugar de la última medición de tiempo.
Acumulación
Longitud
Hora de
finalización
Figura 64. Ejemplo de ventana emergente QPF de Cuenca cuando se ha cruzado el umbral de precaución.

Figura 65. Ejemplo de ventana emergente QPE de Cuenca cuando se ha cruzado el umbral de advertencia.
Las siguientes dos figuras muestran una situación donde se han cruzado varios umbrales. La primera figura
muestra que varias cuencas han cruzado el umbral de advertencia o rojo y una de las cuencas del sur ha cruzado
el límite de precaución o amarillo. La figura siguiente muestra la QPF de 30 minutos para el mismo período de
tiempo. Según el pronóstico de QPF de 30 minutos, algunas cuencas más habrán cruzado el umbral rojo o de
advertencia y las otras habrán cruzado el límite de precaución o amarillo.
Figura 66. iMAP QPE de Cuenca Calibrada por Pluviómetro de 30 min.

Figura 67. 30min QPF (Pronóstico de Lluvia) con ventana emergente seleccionado.
2.6 DHI Mapas Inundación
El producto final en la pestaña Cuenca del iMAP es el producto del mapa de inundación de DHI. Este producto
es la salida del DHI Modelo Mike que utiliza de entradas la salida combinada del WDT Segmotion y el modelo
SMN WRF. El mapa de inundación de DHI muestra el pronóstico del nivel del agua para el área de Buenos Aires
en incrementos de 1 hora hasta 24 horas. Estas imágenes son estáticas y el usuario puede ir a la página web
para ver las horas siguientes o anteriores. Para obtener más información, consulte el manual del software DHI.
Consulte las imágenes a continuación para ver un ejemplo de los productos del mapa de inundación de DHI que
se muestran en la página web de iMAP y las opciones del menú.
Nota. Se espera que haya más productos de DHI disponibles en el futuro cercano.
Figura 68. Ejemplo del menú de productos de DHI. Don’t know what this is going to look like yet

Figure 69. DHI Mapa de Inundación como se ve en la página web de iMAP. This may look different as well.
Como se muestra arriba, el Modelo DHI muestra que el río solo va a subir un par de milímetros.
Nota. Los incrementos de DHI del nivel de agua están en milímetros. El usuario puede desplazarse por la parte
inferior para ver los incrementos de la barra de color asociados con los valores en el mapa.
2.7 La herramienta de valor seleccionable
La página web de WDT iMAP permite al usuario hacer clic en cualquiera de los píxeles en el mapa de visualización
para mostrar el valor de los datos asociados con ese píxel. A continuación, se muestra un ejemplo del usuario
que hace clic en el mapa cuando se ha cargado la reflectividad del radar en la pantalla. Aquí está mostrando el
valor dBZ de esos datos particulares en ese píxel particular.
Figura 70. Herramienta de valor seleccionable que muestra el valor de reflectividad.
Todos los productos que se cargan en la pantalla de iMAP tienen la capacidad de generar valores de datos
cuando se hace clic en ellos. Además, incluyendo cuando no haya datos, la herramienta de valor de clic de iMAP
mostrará N/A o No Aplicable, como se muestra en la figura a continuación.

Figura 71. Herramienta de valor seleccionable que muestra un valor NA.
2.8 Superposiciones
Junto con los mapas del GCBA, WDT ha desarrollado superposiciones adicionales para ayudar al pronosticador
a ver los mapas junto con los datos meteorológicos. En las figuras a continuación se muestran ejemplos de las
diferentes superposiciones que WDT ha desarrollado y dónde encontrarlas en la página web de WDT iMAP. La
primera figura muestra el ícono de superposiciones resaltado en amarillo con la selección de recuadro que se
puede hacer clic abajo.
Figura 72. Menú e icono de superposiciones.
La segunda figura muestra qué es lo que el GCBA mapea y muestra sin las superposiciones de WDT.

Figura 73. Página web de iMAP con ejemplo de reflectividad de radar sin las superposiciones de WDT.
La tercera figura muestra todos los municipios de la Provincia de Buenos Aires superpuestos a los datos de
radar.
Figura 74. Ejemplo de iMAP Radar con superposiciones del Municipio (en líneas negras).
La siguiente figura muestra lo mismo en la pantalla, pero con las carreteras y autopistas principales agregadas.

Figura 75. Ejemplo de iMAP Radar con Municipios (en líneas negras) y Caminos (en líneas blancas)
La última figura muestra la misma pantalla, pero con la superposición agregada de las principales ciudades de
la Provincia de Buenos Aires. La imagen también combina todas las superposiciones de WDT.
Figura 76. Pantalla iMAP con ejemplo de radar y Municipios (en líneas negras), Caminos (en líneas blancas) y
Ciudades principales (en negro)

3. Controles
3.1 Menú de controles, iconos y mapeo.
El usuario puede personalizar la apariencia del mapa y hacer uso de otras herramientas haciendo clic en
CONTROLES en la parte superior de la pantalla web de iMAP como se muestra a continuación resaltado en
amarillo. Esto abrirá un menú de Controles en la misma posición a lo largo del lado izquierdo de la página donde
normalmente se encuentra el menú Productos. Dentro del menú de controles, el usuario puede realizar
numerosos cambios en el estilo de mapeo, el lenguaje, dibujar polígonos y cambiar la opacidad de los datos
visuales. El primer conjunto de mapas en (figuras 77-80) son los conjuntos de mapas proporcionados por el
mapeo de la Ciudad de Buenos Aires.
Figura 77. Ubicación del menú y la opción de controles.
Figura 78. Menú de Controles después de que el usuario selecciona la pestaña Controles.

Figura 79. Pantalla de iMAP con mapa Básico o el estilo de Transporte seleccionado.
Figura 80. Pantalla de iMAP con estilo de mapa simple seleccionado.

La diferencia principal entre los mapas Básico/Transporte y los mapas Simples son los contornos del municipio
y las etiquetas de País/Ciudad
El siguiente conjunto de mapas se proporciona desde el proveedor de GCBA.
Figura 81. Ejemplo de fondo de mapa negro de Mapbox

Figura 82. Ejemplo de fondo de mapa de Caminos de Mapbox
Figura 83. Ejemplo de fondo de mapa de Terreno de Mapbox

Figura 84. Ejemplo de fondo de mapa de Satélite de Mapbox
3.2 Herramientas y Polígonos
En la lista de herramientas, la primera herramienta es la herramienta de distancia. Esta herramienta permite al

usuario medir la distancia entre dos puntos del mapa. Simplemente haga clic en el primer punto, luego
desplácese al segundo punto y haga clic en él. Eso establecerá la medición en su lugar. La figura abajo muestra
un ejemplo.
Figura 85. Ejemplo de herramienta de distancia y con el icono resaltado en amarillo.

El siguiente conjunto de herramientas son los polígonos. Esto ayuda al usuario a ilustrar al público en general
cualquier área de interés específica. Las figuras abajo muestran ejemplos visuales. El conjunto secundario de
herramientas se resalta en rojo.
Figura 86. Ejemplo de herramienta de línea. Haga clic una vez para iniciar y haga doble clic para finalizar.
Figura 87. Ejemplo de polígono Haga clic una vez para comenzar y haga clic en el punto original para finalizar.

Figura 88. Ejemplo de una herramienta rectangular en uso. Haga clic y arrastre para usar.
Figura 89. Ejemplo de herramienta circular en uso. Haga clic y arrastre para usar.
El usuario puede tener tantas herramientas en la página web como quiera. La figura a continuación muestra un
ejemplo. Como se debe tener en cuenta, para eliminar los polígonos, el usuario debe seleccionar el botón
Eliminar como se resalta en amarillo en la figura a continuación.

Figura 90. Ejemplo de polígonos múltiples en uso y el botón Eliminar resaltado en amarillo.
El usuario puede cambiar las métricas o unidades de la página web al elegir una de las opciones de selección de
unidades en el menú de la unidad como se ve en la figura siguiente, resaltada en rojo. El usuario puede usar la
barra deslizadora Opacidad del producto para establecer el nivel de opacidad/transparencia de los productos
que se muestran en el mapa, como se ve a continuación también, resaltado en amarillo. La Figura 88 muestra
un producto de reflectividad de radar a plena opacidad, mientras que la Figura 89 muestra el mismo producto
a una opacidad mucho más baja.

Figura 91. Menú de Controles con el menú de unidades resaltado en rojo y la barra de opacidad en amarillo.
Figura 92. Pantalla iMAP con reflectividad de radar a plena opacidad.

Figura 93. Pantalla iMAP con reflectividad de radar a baja opacidad.
Los dos últimos elementos del menú de Controles son el botón de Lenguaje y el botón Refrescar. El botón de
Lenguaje permite al usuario cambiar el idioma de todas las páginas web a inglés o español. El botón se resalta
en rojo en la figura siguiente. El otro botón es el botón de Refrescar. Le permite al usuario actualizar
manualmente todos los datos que ingresan a la página web. Nota. La página web WDT iMAP se actualiza y
refresca automáticamente, por lo que el usuario no está limitado a la actualización manual. El botón de refrescar
se resalta en amarillo a continuación.

Figura 94. Botón WDT iMAP de Lenguaje resaltado en rojo y botón de Refrescar en amarillo.
4. Alertas de la página web iMAP y GAMS

El sistema WDT iMAP página web y GAMS alertas funciona en varios otros sistemas dentro del procesamiento
WDT para producir, mostrar y enviar alertas por correo electrónico al usuario. SCIT reside dentro del ORPG
(Open Radar Product Generator; Generador de Producto de Radar Abierto) (que es parte del aspecto más
grande del procesamiento WDT) y es lo que funciona junto con otros productos dentro del ORPG para buscar y
encontrar umbrales de productos de radar que cumplan ciertos criterios y asignar una alerta en esa región de

datos de radar. Esta alerta se pasa a los sistemas de visualización como la base de datos de iMAP. Nota. SCIT y
ORPG solo manejan las alertas de radar; otros sistemas manejan las otras alertas de datos. Más información
sobre cada una de estas secciones se proporcionará a continuación. Para obtener más información sobre el ORPG
y el procesamiento asociado, consulte la documentación de ORPG y la documentación de AWIPS y WDSSII.
4.1 Pestaña de Alertas

Para ver las alertas producidas desde cualquier producto que se muestra y conecta al sistema iMAP, el usuario
debe seleccionar la pestaña de alertas en el panel superior de la página web, entre la pestaña de productos y la
pestaña de controles, como se ve a continuación resaltado en amarillo. El ícono mostrará si hay alertas en el
último escaneo o actualización de cualquiera de los productos. No hay forma de eliminar alertas en la página
web de iMAP y la base de datos de alertas no incluirá ninguna alerta, independientemente del producto que el
usuario haya mostrado en un momento dado. Las alertas solo subirán o bajarán según la última actualización
de datos.
Figura 95. iMAP Pestaña de Alertas
Después de que el usuario selecciona la pestaña, aparecerá el menú de alertas, como se muestra a continuación.
El menú contiene cuatro menús desplegables que mostrarán las alertas para cada sección:
• SCIT
• Gauge (Pluviómetro)
• QPE
• QPF

Figura 96. Menú de Alertas, que muestra 122 alertas para SCIT y la hora de la última actualización para cada sección de
alerta.
4.2 Alertas de QPE

Yendo de arriba a abajo, lo siguiente muestra un ejemplo de las alertas de QPE.
Nota. Para el flujo de información, los datos de las estaciones de superficie se envían al código de promedio de
la cuenca, luego a la base de datos de iMAP. La base de datos de iMAP actualmente tiene ciertos umbrales
codificados en ella. Si los datos de la estación coinciden con esos umbrales, se crea una alerta y se envía a la
base de datos de alertas de iMAP. iMAP consulta la base de datos de alertas. Si se cruza un umbral, entonces
para la cuenca QPE, la cuenca cambia de color y se envía un código de producto a la pestaña de alertas. Consulte
la sección 6 para ver un diagrama de flujo y los directorios que ilustran esto más. A continuación, en la figura,
se muestra la pestaña de alertas de la cuenca QPE y los códigos del producto.
Los códigos de productos se muestran en horas negativas (como las mediciones fueron en el pasado) en los
mismos intervalos que se pueden seleccionar en los menús del producto, y también se dividen en la cuenca.
Además, las alertas se mostrarán en el mismo color: amarillo para precaución y rojo para advertencia, como el
umbral que se ha cruzado.

Figura 97. Alertas de Cuenca de QPE y Códigos de Producto.
4.3 Alertas de QPF

Las alertas de cuencas QPF funcionan similarmente a las alertas de cuenca QPE. Sin embargo, la fuente es
diferente, como se menciona en la sección de productos de cuencas QPF. El QPF proviene de una salida
combinada de WRF y Segmotion, que recibe los resultados de las estaciones de superficie y el promedio de la
cuenca. La salida de QPF luego se envía a las mismas bases de datos de iMAP. Las alertas de cuenca QPF como
las alertas de cuenca QPE se dividen en cuencas con la última hora actualizada. Los códigos de productos se
enumeran como positivos (como las "medidas" en el futuro) y con el umbral de color que el producto ha
cruzado. La figura a continuación muestra un ejemplo. Consulte la sección 6 para ver un diagrama de flujo y
los directorios que ilustran esto más.

Figura 98. Ejemplo de Alertas de Cuenca de QPF
4.4 Alertas de Pluviómetro

Las Alertas de Pluviómetro operan de manera similar y más simple que las Alertas de Cuenca. Los datos que se
originan en las estaciones de superficie se pasan directamente a las bases de datos de iMAP donde se consulta
la página web de iMAP. Consulte la sección 6 para ver un diagrama de flujo y los directorios que ilustran esto
más. Consulte la figura siguiente para ver un ejemplo de los códigos de productos y el menú de alerta de
indicadores. Como la cuenca QPE, los medidores muestran un valor negativo ya que las mediciones están en el
pasado y se dividen por medidores y muestran los mismos intervalos que la medición. Las alertas del medidor
también muestran una alerta de precipitación con la letra R delante del número/intervalo. Nota. El color morado
es para la tasa de lluvia que cruza el umbral de 60 minutos.

Figura 99. Ejemplo de Alertas de Pluviómetro.
Variable Umbral y Color Umbral y Color Umbral y Color Umbral y Color

Precipitación 20mm/hr 30mm/hr 60mm/hr >60mm/hr
Observada en 1 hr
Tabla para los Colores de Alerta de Precipitación de la Pestaña de Alertas
4.5 Alertas de SCIT

Como se mencionó anteriormente, los datos del radar pasan al ORPG y luego a las bases de datos de iMAP,
luego se muestran en la tabla SCIT y las alertas SCIT. Consulte la sección 6 para ver un diagrama de flujo y los
directorios que ilustran esto más. Consulte la figura a continuación para ver ejemplos del menú de alertas SCIT
y códigos de productos. Los códigos de producto se dividen por el número de identificación de tormenta y la
plantilla se enumera de la siguiente manera:
o Tipo de Circulación: TVS o Meso

o Fuerza de Circulación
o H es para granizo
o POH es para la probabilidad de granizo (PDG)
o POSH es para la probabilidad de granizo severo (PDGS)
o W es para viento
o dBZ es para dBZ máxima
o VIL es Líquido integrado verticalmente
Figura 100. Menú de Alertas SCIT
4.6 Sistema de Alerta de Correo Electrónico SCIT

Una vista ampliada del diagrama de flujo de datos del radar al iMAP muestra que un programa llamado
tstorm_alert_engine.py ubicado en el radarproc01 en el directorio /home/wdssii/alerting. Se ejecuta a través
del crontab cada 5 minutos y tiene un registro ubicado en /home/wdssii/logs/. Consulte la entrada de crontab
a continuación que ilustra cómo y cuándo el programa ejecuta y cómo se generará el registro:
#*/5 * * * * python /home/wdssii/alerting/tstorm_alert_engine.py -l
/home/wdssii/logs/tstorm_alerting.log.`date -u +\%Y\%m\%d-\%H` -s 99
Este programa consulta las bases de datos en el cuadro ingest01 para primero los umbrales y luego los datos
que se están ingiriendo. Luego compara los datos con los umbrales y crea un diccionario (una lista de códigos
de python especial) de los datos y el tiempo de la observación. Este diccionario se compara con una tabla final
en la base de datos de alertas llamada alertas. Esta tabla contiene las alertas anteriores que se enviaron y el
programa garantiza que el diccionario que contiene las alertas actuales aún no se haya enviado. Luego construye
el correo electrónico basado en los datos y los umbrales, y envía el correo electrónico a la dirección de correo
electrónico codificada o a la lista de direcciones de correo electrónico.
Las variables a las que el programa de alerta de correo electrónico enviará alertas son las siguientes: MIGFA,
AMDA, mesociclón, firma de TVS, tamaño del granizo, probabilidad de granizo severo (PDGS), reflectividad
máxima y vientos en la superficie. El programa también pasará la ubicación de la tormenta de cada de las
tormentas en las que se alerta. Por favor, consulte la tabla de umbrales SCIT para los valores exactos para cada
uno de los umbrales. La base de datos de umbrales que el programa de alerta primero consulta es la base de
datos de alerta. Dentro de esta base de datos, el programa consulta la tabla scit_thresholds,
az_ran_scit_thresholds y sfc_obs_wind_thresholds para toda la información del umbral. La tabla
az_ran_scit_thresholds es la tabla que contiene los umbrales utilizados para determinar el rango por el cual el
correo electrónico enviará alertas. Las bases de datos y las tablas que este programa consulta para los datos
que se alertarán son las siguientes: SSAP-CellTable, sfc_obs-EAR_5min, sfc_obs-station. Para los archivos
AMDA y MIGFA, el programa verifica la unidad de montaje compartida en la ubicación
/mnt/data/imap/Radar/RCBA/AMDA/latest_Microburst.json
/mnt/data/imap/Radar/RCBA/MIGFA/latest_migfa_detection.json.
Se debe comentar que, si hay más de una tormenta o AMDA y/o MIGFA, se enumerarán todas las características
y alertas en un solo correo electrónico. Las AMDAs y las MIGFAs estarán en la parte superior y las alertas de
tormentas y vientos de superficie a continuación. Por favor vea el ejemplo del texto del correo electrónico a
continuación.
Micro ráfaga con delta-V de 55.08 km/hr a 288.0 grados y 39.0 km del radar
Tormenta Y1
Posición: 89.0 grados, 124.0 km del radar
Movimiento: De 265.0 grados a 35.0 km/h
Peligros Potenciales:
Mesociclón
Viento máx: 108.0 km/h
Tamaño de Granizo: 2.54 cm
4.7 Sistema de alerta de correo electrónico de cuenca

El otro programa que maneja las alertas de Cuenca y Pluviómetro también se encuentra en el directorio
/home/wdssii/alerting dentro de la máquina radarproc01. Se llama precip_alert_engine.py y se ejecuta a través
del crontab cada 10 minutos y tiene un registro ubicado en /home/wdssii/logs/. Consulte la entrada de crontab
a continuación que ilustra cómo y cuándo el programa se ejecuta, así como también cómo se generará el
registro:
#*/10 * * * * python /home/wdssii/alerting/precip_alert_engine.py -l /home/wdssii/logs/precip_alerting.log.`date -u
+\%Y\%m\%d-\%H` -s 99
Este programa es muy similar al tstorm_alert_engine.py ya que primero consulta varias bases de datos y tablas
de umbral, luego consulta otras bases de datos, y luego compara el diccionario creado con la tabla de alertas
para ver si las alertas actuales ya han sido enviadas. Las bases de datos y tablas que este programa consulta
para los umbrales son las siguientes: alerting-basin_thresholds, alerting-gauge_thresholds.
Las bases de datos y las tablas que este programa consulta para comparar los datos con los umbrales son los
siguientes: basin_averaging.wrf_precip, basin_averaging, gaugecorrected_precip, ba_gauge_correction-
station y ba_gauge_correction.gauge_accumulation. A continuación encontrará un ejemplo del correo
electrónico de alertas de pluviómetro y cuenca:
Observaciones de pluviómetros válido 01-06-2013 04:00:00 UTC
Estación "Ao. Elia Iguazu EH-9":
180 minutos: 73.5952 mm
360 minutos: 73.5952 mm
720 minutos: 73.5952 mm
1080 minutos: 73.5952 mm
1440 minutos: 73.5952 mm
2160 minutos: 73.5952 mm
Estación "San Fernando AERO EM-2":

360 minutos: 30.0977 mm
720 minutos: 30.0977 mm
1080 minutos: 30.0977 mm
4.8 Visualizacion de datos de rayo

Los datos de rayo se pueden ver en iMap a partir de dos fuentes: el Mapeador global Lightning (GLM) del sistema
de satillita GOES-R o la red de detección de rayos TOA. Uno o ambos sistemas pueden ser desactivados o en el
mapa. La siguiente figura muestra el cuadro de diálogo de selección de relámpagos.
Figura 101. Menú de rayos.

Los datos del GLM se muestran en la siguiente figura. La última hora de datos se mostrará y se codificarán en
color según la antigüedad de cada detección de rayos.
Figura 102. Rayo visualizado en iMap.
5. iMAP Administration Page

La página de administración de iMap permite a los usuarios con los credintials correctos cambiar algunos
valores relacionados con los umbrales de alerta. La siguiente figura muestra la página de administración en la
barra de control iMap principal.
Figura 103. Barra de menú iMap que muestra la página de administración.

La figura siguiente muestra la página de la cuenca que permite al usuario cambiar los valores de tres retenes
para las alertas en las cuencas.

Figura 104. Lista de cuencas disponibles para cambiar los umbrales de alerta.
La siguiente figura muestra la página utilizada para cambiar los niveles de umbral de las alertas en las
estaciones de pluviómetro.
Figura 105. Lista de alertas editables en estaciones de pluviómetro.

La siguiente figura muestra la página utilizada para cambiar los niveles de umbral de las alertas producidas por
SCIT.

Figura 106. Lista de alertas editables para los umbrales SCIT.
6. Data Locations
Esta sección proporciona información sobre las ubicaciones iMap y el uso de alertas para almacenar y capturar
datos.
Datos de un solo sitio de radar
'/mnt/data/imap/Radar/{site}/{product}/{tilt}'
Mosaico de radar datos

'/mnt/data/imap/Radar/{site}/{product}/{tilt}',
Datos satelitales
'/mnt/data/imap/Radar/{site}/{product}/{tilt}'
Datos de radar QPE

'/mnt/data/imap/Radar/{site}/{product}/{tilt}',
MIGFA
'/mnt/data/imap/Radar/{site}/MIGFA'
AMDA
'/mnt/data/imap/Radar/{site}/AMDA'
iMAP AMDA/MIGFA Lista de relojes

'/mnt/data/imap/Radar/*/MIGFA/*/latest_updated.txt',
'/mnt/data/imap/Radar/*/AMDA/latest_updated.txt',
'/mnt/data/imap/Alerting/SSAP.CellTable.latest_updated'
Cuenca QPE
/mnt/data/imap/Basins/Past_Rainfall
Calibre QPE
/mnt/data/imap/Basins/Gauge_QPE
Notificaciones de alertas
/mnt/data/imap/Alerting
Basin Shape Files

Note. Information Provided by /home/wdt/app/buenos/config/index.js
'/mnt/data/imap/Basins/Shape_Files/Cuencas_WDT_merged_projected.geojson'
Segmotion Reflectividad
'/mnt/data/imap/Forecast/Reflectivity/latest'
Segmotion Precip Tasa

'/mnt/data/imap/Forecast/Precip_rate/latest'
Radar QPF
/mnt/data/imap/Forecast/QPF/{min}
DHI Datos
'/mnt/data/imap/Basins/Inundation_Map/{hour}'
Lightning
Password control
Note. Information Provided by /home/wdt/app/buenos8000/config/index.js
/home/wdt/app/.htpasswd
Control del monitor de datos

skittles: {
host: 'localhost',
port: 5002,
protocol: 'http',
passThrough: true
},
Bases
Note. Information Provided by /home/wdt/app/buenos8000/config/index.js
Buenos Aires Display
client: 'mysql',

database: 'ba_display',
user: 'wdt',
password: 'WDTd@t@3',
host: 'imapdb01.wdtinc.int',
insecureAuth: true,
Gauges
client: 'mysql',
connection: {
database: 'ba_gauge_correction',
user: 'wdt',
Surface Observations
client: 'mysql',
connection: {
database: 'sfc_obs',
user: 'wdt',
SSAP
database: 'SSAP',
user: 'wdt',
insecureAuth: true,
debug: false,
timezone: 'utc'
Mesas:
/home/wdt/app/buenos/model
Gauge-station-json
gauge-data.js
observations.js
must keep key words
var fields = [
'station.id as stn_id',
'station.lat as lat',
'station.lon as lon',
'station.name as stn_name',

'ob_time',
'BP_mbar_Avg as pres_mb',
'RH_Avg as rh_pct',
'WindDir_Avg as wdir_deg',
'WS_ms_Avg as wspd_mps',
'WS_ms_Max as wgus_mps',
'Rain_mm_Tot as rain',
'SlrkW_Avg as vsbl_m',
'AirTC_Avg as temp_C'
];
basin-averaging.js
basin-ffg.js
Script de control de alertas

Nota. Información proporcionada por/Home/WDT/App/Alerting/config/index.js
Funciona con la pestaña de alertas y localhost\5002 para decirle al usuario si las alertas están actualizadas
Umbrales
Nota. Information Provided by /home/wdt/app/buenos/config/threshold.json
Controla los umbrales para el calibre, los colores de calibre y la tabla SCIT. Los colores de SCIT se definen por
el Skittles/util/constants. js tal como verde y el Skittles. Sass define lo que "verde" es
SCIT Variables
Note. Information Provided by /home/wdt/app/skittles/util/constants.js
Coordinates with the threshold.json and denotes a color: green, yellow or red depending the threshold: high,
medium or low.
SCIT Table
Note. Information Provided by /home/wdt/app/skittles/website/sass/skittles.sass
Defines what the colors are and the SCIT table visuals as in all colors and padding and position.
Translation
/home/wdt/app/buenos/node_modules/wxops_display/node_modules/wxops_translations/translations/local
e-es.json
7. Comandos y solución de Problemas Comandos y Tsubsanación

La solución de problemas básica de la pantalla iMap implica el examen de la base de datos para comprobar que
la visualización de la pantalla no es del exisit en la base. Esto implica la comprobación de datos en la tabla de
ba_display de MySQL map_product. Los comandos como "Select * from map_product;" se utilizan para
comprobar DAT en la base de datos iMap. Para iniciar sesión en el servidor, utilice este comando:
mysql -h imapdb01.wdtinc.int -u wdt -pWDTd@t@3

7.1 Changing iMap Parameters
Para estar en el lugar correcto el usuario debe estar en la máquina virtual iMAPdb
ssh –l root imapdb01
history (Select command from 515)
use ba_display;
Para carreteras: Escriba el siguiente comando, sin embargo, asegúrese de cambiar los caracteres resaltados en
amarillo:
update map_product set
product_config="{\"product_source\":\"/geojson/assets/roads\",
\"product_id\":\"argentina_roads1\",\"refresh\":-1,\"style\":
{\"color\": \"#000000\",\"weight\": 5,\"opacity\": 0.5,\"fill\": false}}" where id = 347;
Para municipios: Escriba el comando a continuación, sin embargo, asegúrese de cambiar los caracteres
resaltados en amarillo:
update map_product set product_config = "{\"product_source\":\"/geojson/assets/municipalities\",
\"product_id\":\"argentina_municipalities\",\"refresh\":-1,\"style\": {\"color\":
\"#333333\",\"weight\": 1,\"opacity\": 0.5,\"dashArray\":
\"5, 5, 1, 5\",\"fill\": false,\"fillColor\": \"#FF0000\",\"fillOpacity\": 0.3}}" where id=343;
Para lugares: Vaya a este programa:

buenos/node_modules/wxops_dispaly/sass/_map.sass.
Localice el elemento a continuación y cambie el color:
".marker-city"
Utilice este sitio web para ayudar a determinar el color hexadecimal:
http://htmlcolorcodes.com/color-picker/
Traducción:
Para cambiar una palabra en la traducción, edite el archivo en esta ubicación:
/home/wdt/app/buenos/node_modules/wxops_display/node_modules/wxops_translations/translations/local
e-es.json
Email Changes:
To change the email list please go to the following location
/usr/local/ldm/decoders/pyucnids.py on radarproc01, edit the email_list
Monitor remoto de flujo de datos:

http://localhost:5002/latest
Cambiar la paleta de colores de un producto

Para cambiar la paleta de colores de un producto, vaya a la siguiente ubicación:
/home/wdt/app/buenos/node_modules/wxops_display/node_modules/triforce/src/wdssii-*

Después debe
cd ~/app/buenos/node_modules/wxops_display
y luego escriba
grunt build
luego cambiar de ubicación
cd ~/app/buenos
Y entonces
grunt build
Y entonces
touch index.js
al archivo dentro ~/app/buenos

I Map

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

I Map

Cargado por

Copyright:

Formatos disponibles

Página web de iMAP

Gobierno de la Cuidad de Buenos Aires

Página web de iMAP Página 2

Página web de iMAP Página 3

1.2 Cómo usar la pantalla web de iMAP

Página web de iMAP Página 5

Selección de menú Tiempo/Control de animación

Leyenda para productos

Figura 1. Vista anotada de iMAP, mostrando características principales de la pantalla.

Icono de Gota de Lluvia

Icono de Mapa Superpuesto

Tabla 2. Iconos y Descripciones

Página web de iMAP Página 6

Figura 3. Ejemplo del compuesto de reflectividad de mosaico no suavizado.

Figura 4. Ejemplo de reflectividad de mosaico suavizado en la altitud más baja.

Página web de iMAP Página 8

Página web de iMAP Página 9

Las categorías de datos para los sitios únicos son:

Página web de iMAP Página 11

Figura 10. Ejemplo de comparación 1 de Reflectividad Prima Inclinación 1.

Página web de iMAP Página 12

Página web de iMAP Página 13

Figura 14. Velocidad (sin alias)

Página web de iMAP Página 14

Figura 16. Reflectividad de sitio único en la altitud más baja (RALA)

Página web de iMAP Página 15

Figura 18. Reflectividad Diferencial (ZDR)

Página web de iMAP Página 16

Figura 20. Fase Diferencial Específica

Página web de iMAP Página 17

Figura 22. Clasificación de hidrometeoros

2.2 Tabla SCIT, AMDA y MIGFA

Página web de iMAP Página 18

Figura 24. Ventana emergente de célula de tormenta de iMAP SCIT.

Página web de iMAP Página 20

Página web de iMAP Página 21

Columna Información de atributo

Máx dBZ Localiza la reflectividad grande y el valor

Página web de iMAP Página 22

Velocidad Tormenta Detecta la rapidez de movimiento de la tormenta

2.2.2 AMDA (Automated Microburst Detection Algorithm) – Algoritmo automatizado de detección de

Página web de iMAP Página 24

Página web de iMAP Página 25

Página web de iMAP Página 27

Figura 35. MIGFA imagen que se puede cliquear, Predicción 1

Figura 36. MIGFA imagen que se puede cliquear, Predicción 2

2.3 Productos de satélite, pluviómetros, y superficie

Página web de iMAP Página 28

La Figura 37 muestra acumulaciones de precipitación de pluviómetro de 1 hora mostradas en iMAP. El signo +

Página web de iMAP Página 29

Página web de iMAP Página 30

Figura 40. Lectura de la tasa de precipitación del pluviómetro de 10 minutos

Página web de iMAP Página 31

2.3.2 Observaciones de Superficie

Figura 42. Menú de Observaciones de Superficie resaltado en rojo.

Página web de iMAP Página 32

Figura 44. Observaciones con vista ampliada.

Figura 46. Vistas de Meteograma.

2.3.2.1 Observaciones sobre las observaciones hidroeléctricas

Página web de iMAP Página 34

Figura 48. Ejemplo de hidrograma.

Página web de iMAP Página 35
