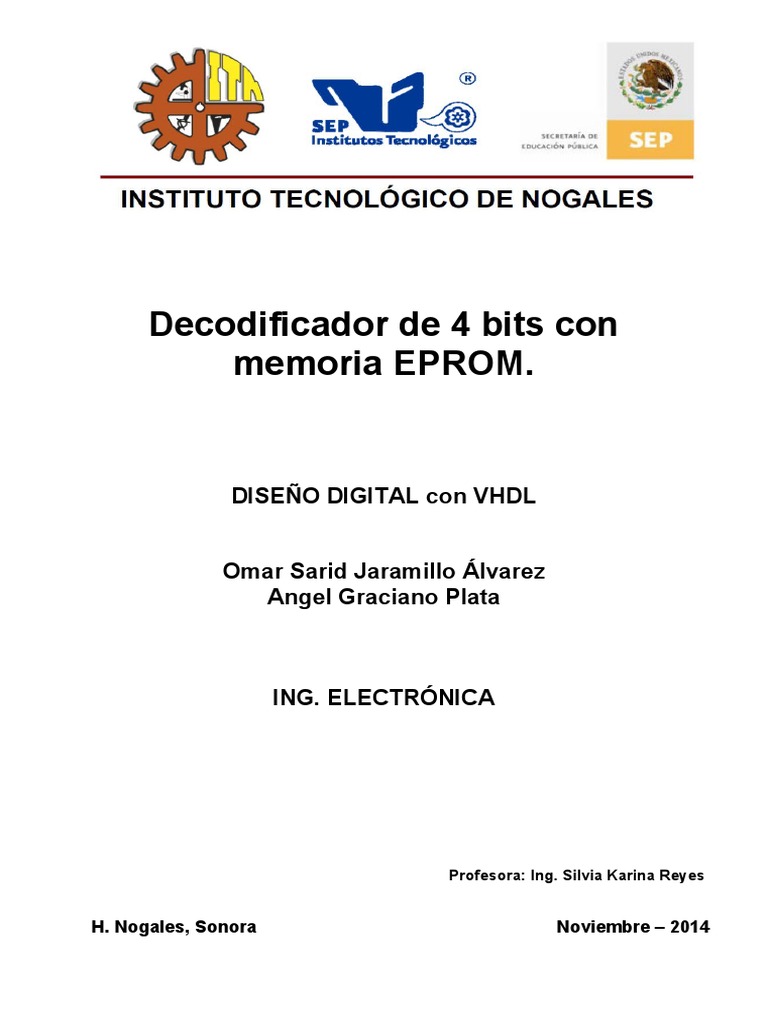

Decodificador de 4 bits con

memoria EPROM.

DISEÑO DIGITAL con VHDL

Omar Sarid Jaramillo Álvarez

Angel Graciano Plata

ING. ELECTRÓNICA

Profesora: Ing. Silvia Karina Reyes

H. Nogales, Sonora Noviembre – 2014

 OBJETIVO DE LA PRÁCTICA.
Diseñar un decodificador 4 bits que muestre los dígitos y/o caracteres en un
display de 7 segmentos, y comprobar los conocimientos teóricos vistos en clase.

MATERIAL Y EQUIPO.

 1 Programador de memorias.
 1 Computadora.
 1 Generador de señales
 1 Protoboard.
 1 Fuente de 5 V.
 1 Memoria EPROM M27512.
 1 Display de 7 segmentos.
 7 Resistencias de 220 Ohm.
 2 IC’s Flip flop 74LS73
 DESARROLLO.
Paso 1. Hacer la tabla de datos.

DIRECCIÓ DATO G F E D C B A
N
0000 3F 0 1 1 1 1 1 1 Paso 2. Programar la EPROM.
0001 06 0 0 0 0 1 1 0 Se ingresa al programa del
0010 5B 1 0 1 1 0 1 1 “programador de memorias” en
0011 4F 1 0 0 1 1 1 1 la computadora, se busca el
0100 66 1 1 0 0 1 1 0 número de parte de la EPROM
0101 6D 1 1 0 1 1 0 1 y se ingresan los datos
0110 7D 1 1 1 1 1 0 1 hexadecimales de la tabla
0111 07 0 0 0 0 1 1 1 anterior en forma horizontal.
1000 7F 1 1 1 1 1 1 1
1001 67 1 1 0 0 1 1 1 Ejemplo:
1010 77 1 1 1 0 1 1 1
1011 7C 1 1 1 1 1 0 0
1100 39 0 1 1 1 0 0 1
1101 5E 1 0 1 1 1 1 0
1110 79 1 1 1 1 0 0 1
1111 71 1 1 1 0 0 0 1

(Los lugares donde no se ingresen datos deben quedar en “FF”)

Después de terminar de agregar datos, se da click en el botón “Quemar”.

Paso 3. Simular el circuito.

Paso 4. Armar el circuito en el protoboard.
 CONCLUSION.
En esta ocasión observamos que con una memoria programable podemos
hacer muy sencillamente un circuito que con compuertas lógicas se necesitaría de
decenas de circuitos integrados AND y OR, quedando un circuito más o menos así:

Por lo que vemos que con las memorias programables nos evitamos un gran dolor
de cabeza.
