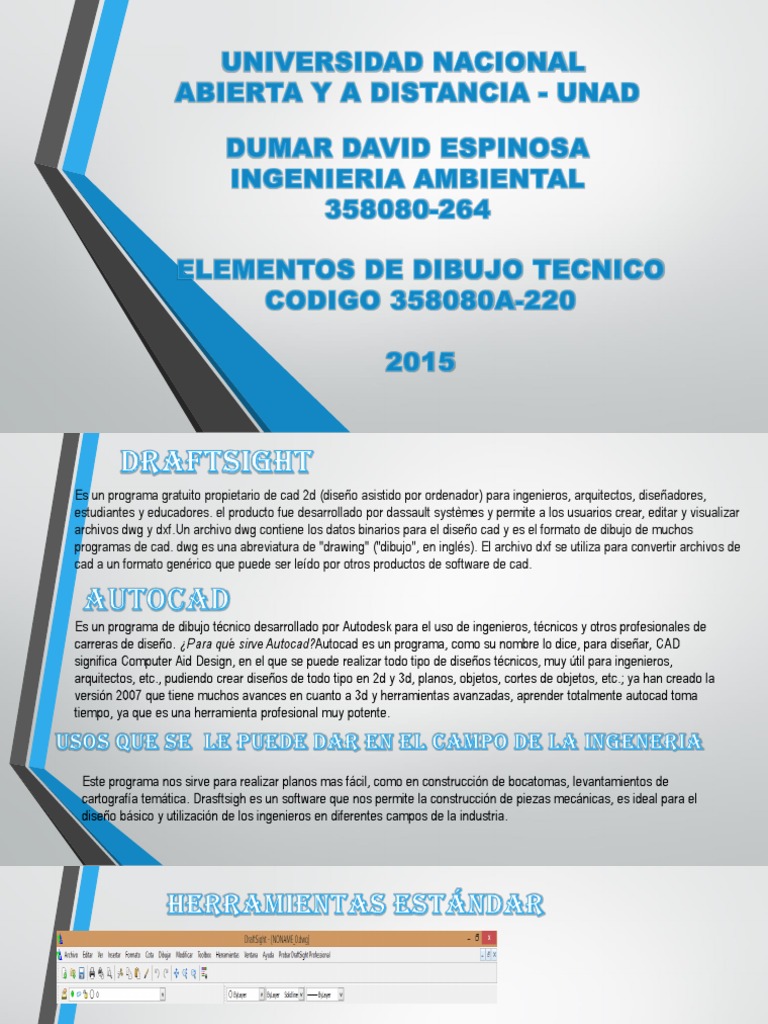

Es un programa gratuito propietario de cad 2d (diseño asistido por ordenador) para ingenieros, arquitectos, diseñadores,

estudiantes y educadores. el producto fue desarrollado por dassault systèmes y permite a los usuarios crear, editar y visualizar
archivos dwg y dxf.Un archivo dwg contiene los datos binarios para el diseño cad y es el formato de dibujo de muchos
programas de cad. dwg es una abreviatura de "drawing" ("dibujo", en inglés). El archivo dxf se utiliza para convertir archivos de
cad a un formato genérico que puede ser leído por otros productos de software de cad.

Es un programa de dibujo técnico desarrollado por Autodesk para el uso de ingenieros, técnicos y otros profesionales de
carreras de diseño. ¿Para qué sirve Autocad?Autocad es un programa, como su nombre lo dice, para diseñar, CAD
significa Computer Aid Design, en el que se puede realizar todo tipo de diseños técnicos, muy útil para ingenieros,
arquitectos, etc., pudiendo crear diseños de todo tipo en 2d y 3d, planos, objetos, cortes de objetos, etc.; ya han creado la
versión 2007 que tiene muchos avances en cuanto a 3d y herramientas avanzadas, aprender totalmente autocad toma
tiempo, ya que es una herramienta profesional muy potente.

Este programa nos sirve para realizar planos mas fácil, como en construcción de bocatomas, levantamientos de
cartografía temática. Drasftsigh es un software que nos permite la construcción de piezas mecánicas, es ideal para el
diseño básico y utilización de los ingenieros en diferentes campos de la industria.
La barra de herramienta estándar se ubica en la parte superior del programa, donde
se incluyen las siguientes herramientas:
Nuevo: Permite crear una nueva plantilla de dibujo, con extensión dwg.
Abrir: Permite llamar un archivo de dibujo dwg o dxf.
Guardar: Permite guardar el dibujo elaborado
Imprimir: Permite configurar la salida gráfica del dibujo, ajustar escalas , límites del
dibujo y el tipo de impresión
Presentación Preliminar: Visualiza el dibujo y/o plano elaborado.
Cortar, Copiar y Pegar : Permite cortar, copiar y pegar segmentos de algún dibujo.
Esta esta ubicada en la parte izquierda del programa. puede utilizar herramientas de dibujo
para crear nuevas entidades, como por ejemplo, líneas, arcos y círculos.
Para ejecutar las herramientas de dibujo, puede usar la ventana de comando, el menú
Dibujar o la barra de herramientas de dibujo.

Las herramientas de construcción, como Línea Infinita, Rayo y Punto resultan útiles a la
hora de construir un dibujo.

A medida que dibuja, es probable que se le pida especificar puntos tales como el punto
central de un círculo, o el punto inicial y final de una línea. Puede, además, ingresar
valores de coordenadas en el indicador de comando o dentro del dibujo.
Para usar las herramientas de dibujo con eficacia, utilice las opciones entrada de
coordenada y enganches de entidades .
Esta herramienta sirve
para realizar líneas
rectas en el espacio de
trabajo.
Esta herramienta es una entidad de
Polilínea lineal cerrada que consta
de 3 a 1024 lados de igual longitud
Esta herramienta nos permite extender la
línea a cada extremo del espacio de trabajo
también nos sirve como líneas guías, línea
infinita.
Esta herramienta Puede dibujar rectángulos
de cualquier tamaño u orientación en el plano
con esquinas en ángulo recto, redondeadas o
con chaflanes.

Esta entidad permite realizar Esta entidad puede construir arcos

Una elipse tiene un centro como un de cualquier longitud o radio.
polígonos, trazando las líneas de
círculo, pero tiene un radio más largo También puede adjuntar arcos a
forma continua, dejándolas al final
que se extiende a lo largo de su eje otras entidades de líneas polilíneas
todas las líneas unidas, como un
principal y uno más corto que se o arcos. Todos los arcos se dibujan
solo dibujo.
extiende a lo largo de su eje a partir del punto inicial en dirección
secundario. Puede construir elipses o horizontal positiva
arcos elípticos de cualquier tamaño.
 Esta entidad nos permite crear Esta entidad puede crear una curva
múltiples de entidades de B-spline racional no uniforme.
puntos .

Sirve para rellenar áreas acotadas o Los bloques vinculan entidades entre
entidades especificadas con un patrón sí para formar una única entidad.
de sombreado. El sombreado de un Puede insertar bloques internos y
dibujo agrega sentido y ayuda a dibujos externos como bloques
diferenciar los materiales y las áreas. dentro de dibujos.

Esta entidad permite realizar

círculos de forma exactos ya que
transforma una entidad de forma cerrada en Esta nos permite agregar texto con
podemos digitarle el radio.
una entidad de región en 2D. Puede utilizar el el tamaño y fuente deseada. Crea
comando para combinar todas las entidades de una entidad de texto de varias
cualquier bucle cerrado, como Polilíneas líneas .
cerradas (incluidos polígonos y anillos),
círculos, elipses y splines cerradas, en una sola
entidad.
 Esta herramientas esta ubican en la parte derecha del programa, se utiliza
cuando se tenga una figura predeterminada (construida) y se requiera hacer
modificaciones en ella.

Estas modificaciones se realizar para cualquier clase de entidad (líneas,

círculos, rectángulos, etc) van del orden de borrar segmentos de rectas, copiar
entidades y desplazarlas a cualquier parte del área del dibujo, crear simetrías,
girar, escalar, etc.

Esta permite copiar las figuras

esta realiza las funciones exactamente iguales el numero de
veces deseadas, es decir duplica Sirve para duplicar el dibujo
de eliminar cualquier seleccionado ya que la copia
entidad de dibujo . entidades.
va a salir como el reflejo de
un espejo.
Sirve para cambiar de posición de entidades de
dibujo dentro del sistema de coordenadas sin
cambiar su orientación o tamaño.
 sirve crear formas paralelas de líneas, Polilíneas
en 2D, círculos, arcos, elipses, arcos elípticos,
splines, rayos y Líneas Infinitas. Una copia de la
entidad seleccionada se coloca a la distancia
especificada de la entidad original. La entidad
original permanece en la posición.
Sirve para girar entidades a
través de un ángulo, con
respecto a un punto base.
Sirve para borrar parte de una entidad
entre dos puntos. Se utiliza como una
herramienta de construcción o para
crear una separación entre dos partes
de una entidad para colocar texto o un
símbolo.
Sirve para crear copias de las
entidades especificadas en una matriz
lineal o un patrón circular. Las
entidades creadas heredan todas las
propiedades de las entidades
originales como capas, Colores Línea,
Estilos Línea y Grosores Línea.
Permite cortar entidades de dibujo
de forma precisa en las aristas
definidas por una o más entidades.
Sirve para crear esquinas redondeadas
relacionando partes de dos líneas con
un arco. Las entidades redondeadas no
deben intersectarse y pueden
superponerse.
 La ventana de comando le permite:

Ejecutar comandos en el indicador de comandos.

Especificar puntos y valores, y seleccionar entidades.
Confirmar la selección o introducir pasos.
Recibir mensajes, indicaciones o advertencias.

Puede ver una transcripción de los comandos ingresados en la ventana de comando, de manera que pueda leer o
reconstruir los pasos de trabajo, incluidas todas las entradas de teclado.

ENGACHE :Esta herramienta se usa para determinar la distancia entre los puntos de enganche sigue los ejes del sistema de coordenadas actual.
REJILLA: Herramienta que sirve para visualizar una rejilla de puntos reticulado que le permita visualizar relaciones de distancias ángulos y entidades.
ORTOG:Esta herramienta limita el movimiento del puntero de manera que este se mueva en forma paralela a los ejes del sistema de coordenadas
actual.
POLAR: Ayuda a detectar puntos geométricos significativos en la entidades del dibujo mostrándole símbolos e información sobre herramientas a
medida que desplaza el puntero sobre los puntos de eng E.
ENGE: Esta herramienta configura puntos temporales libremente durante la ejecución de un comando.
RASTREOE: Herramienta para dibujar ángulos exactos e intervalos fijos comenzando desde las 3 en punto y en incremento de los ángulos
adicionales.
 primero vamos la herramienta de
dibujo y seleccionamos la opción de
rectángulo. después en la ventana de
comando nos da la opción de
especificar la esquina de inicio y
opuesta.
Inicio:85
Opuesta:75
Primero vamos a la herramienta de dibujo, damos la opción
elipse damos enter, luego damos punto inicial de eje, punto
final del eje y otro punto final del eje o valor.
Punto inicial del eje: 30
Punto final del eje: 35
otro punto final del eje: 25
Primero vamos a la herramienta de dibujo
elegimos la opción de polígono damos
enter, después elegimos el numero de
lados, punto central y opción de distancia.
Numero de lados: 5
Punto central: 8
Opción de distancia: 46
Vamos a la herramienta de dibujo y
buscamos el icono de circulo. Cuando
seleccionamos la opción circulo, nos
aparece las opciones de punto fijo 3 o de
2 puntos .En la parte de abajo definimos el
radio y damos enter. En este circulo el
radio es 25.
