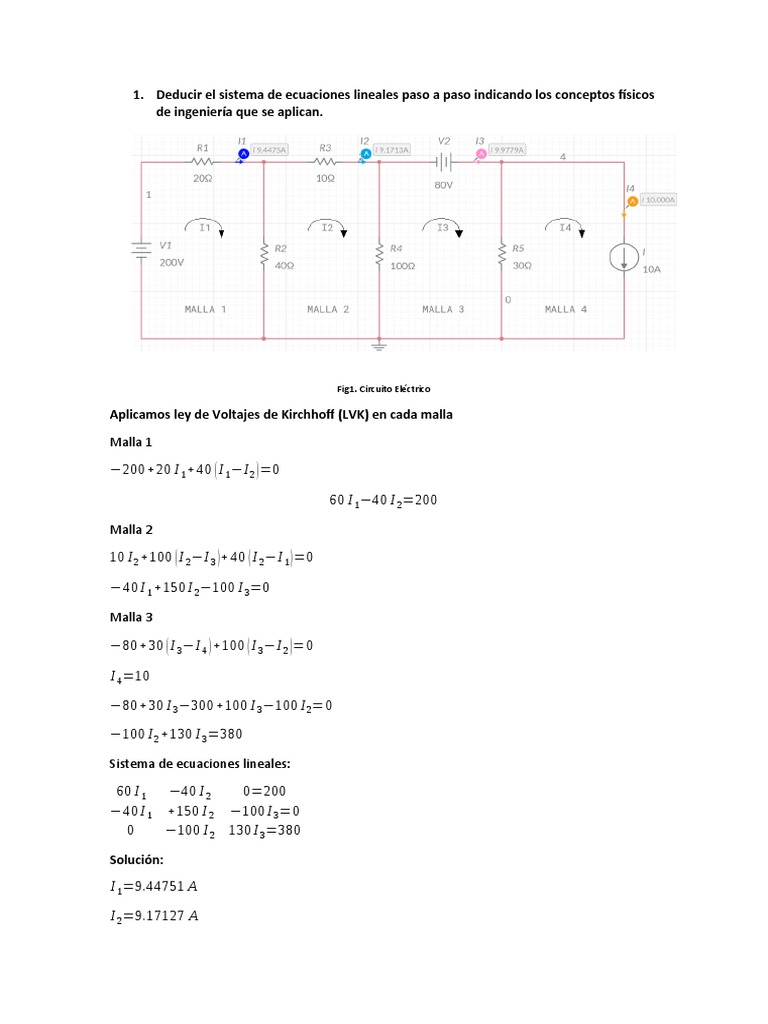

1.

Deducir el sistema de ecuaciones lineales paso a paso indicando los conceptos físicos
de ingeniería que se aplican.

Fig1. Circuito Eléctrico

Aplicamos ley de Voltajes de Kirchhoff (LVK) en cada malla

Malla 1

−200+20 I 1+ 40 ( I 1−I 2 ) =0

60 I 1−40 I 2=200

Malla 2

10 I 2 +100 ( I 2−I 3 )+ 40 ( I 2−I 1) =0

−40 I 1 +150 I 2−100 I 3=0

Malla 3

−80+30 ( I 3−I 4 ) +100 ( I 3−I 2 )=0

I 4=10

−80+30 I 3−300+100 I 3−100 I 2=0

−100 I 2 +130 I 3=380

Sistema de ecuaciones lineales:

60 I 1 −40 I 2 0=200
−40 I 1 +150 I 2 −100 I 3=0
0 −100 I 2 130 I 3=380

Solución:

I 1=9.44751 A

I 2=9.17127 A
I 3=9.97790 A

2. Resuelva este problema con el método de Gauss-Seidel, además estimar errores de

las incógnitas y compararlos con la tolerancia especificada de ε s=3 %

Entonces al despejar las incógnitas

200 + 40 I 2
I 1=
60
40 I 1 +1 00 I 3
I 2=
150
380+ 100 I 2
I 3=
130
Al realizar en la primera ecuación I 2=I 3 =0

200
I 1= ≈ 3.33333
60
Entonces la segunda ecuación: I 3=0 , I 1 =3.33333

40(3.33333)
I 2= ≈ 0.88889
150
I. Primera Iteración:

380+ 100(0.88889)
I 3= ≈ 3.60685
130
Nuestra Tolerancia para I 3

xij−x ij−1
|ε a ,i|= | x ij |
100 % <ε s

|ε a ,1|= |9.97790−3.60685
9.97790 |100 %<3 %
|ε a ,1|=63.85 %<3 %
II. Repetimos el mismo proceso para nuestra segunda iteración:

200+ 40( 0.88889)

I 1= ≈ 3.92593
60
40(3.33333)+100(3.60685)
I 2= ≈ 3.29345
150
380+ 100(0.88889)
I 3= ≈ 3.60684
130
Nuestra tolerancia para I 3

|ε a ,2|=|9.97790−3.60684
9.97790 |100 % <3 %
|ε a ,2|=63.85 %<3 %
III. Realizamos lo mismo para nuestra tercera iteración:

I 1 ≈ 5.52897

I 2 ≈ 3.45147

I 3 ≈ 5.4565

Nuestra tolerancia para I 3

|ε a ,3|=|9.97790−5.4565
9.97790 |100 %<3 %
|ε a ,3|=45.31 %< 3 %
IV. Cuarta iteración:

I 1 ≈ 5.63431

I 2 ≈ 5.11206

I 3 ≈ 5.57805

Nuestra tolerancia para I 3

|9.97790−5.57805
|ε a , 4|= 9.97790 |100 % <3 %
|ε a , 4|=4 4.09 % <3 %
V. Quinta iteración:

I 1 ≈ 6.74137

I 2 ≈ 5.22118

I 3 ≈ 6.85543

Nuestra tolerancia para I 3

|ε a ,5|=|9.97790−6.85543
9.97790 |100 %<3 %
|ε a ,5|=31.29 %<3 %

VI. Sexta iteración:

I 1 ≈ 6.81412

I 2 ≈ 6.36799

I 3 ≈ 6.93937

Nuestra tolerancia para I 3

|9.97790−6.93937
|ε a ,6|= 9.97790 |100 % <3 %
|ε a ,6|=30.45 %<3 %
VII. Séptima iteración:

I 1 ≈ 7.57866

I 2 ≈ 6.44335

I 3 ≈ 7.82153

Nuestra tolerancia para I 3

|9.97790−7.82153
|ε a ,7|= 9.97790 |100 %<3 %
|ε a ,7|=21.61 %<3 %
VIII. Octava iteración:

I 1 ≈ 7.6289

I 2 ≈ 7.23533

I 3 ≈ 7.8795

Nuestra tolerancia para I 3

|9.97790−7.87
|ε a ,8|= 9.97790
95
|100 %< 3 %
|ε a ,8|=21.03 %<3 %
IX. Novena iteración:

I 1 ≈ 8.15689

I 2 ≈ 7.28737

I 3 ≈ 8.48872

Nuestra tolerancia para I 3

|9.97790−8.48872
|ε a ,9|= 9.97790 |100 %<3 %
|ε a ,9|=14.92 %<3 %
X. Decima iteración:

I 1 ≈ 8.19158

I 2 ≈ 7.83431

I 3 ≈ 8.52874

Nuestra tolerancia para I 3

|9.97790−8.52874
|ε a ,10|= 9.97790 |100 % <3 %
|ε a ,10|=14.52% <3 %

XI. Decima primera iteración:

I 1 ≈ 8.55620

I 2 ≈ 7.87025

I 3 ≈ 8.94946

Nuestra tolerancia para I 3

|9.97790−8.94946
|ε a ,11|= 9.97790 |100 % <3 %
|ε a ,11|=10.30 %< 3 %

XII. Decima segunda iteración:

I 1 ≈ 8.5802

I 2 ≈ 8.24796

I 3 ≈ 8.97711

Nuestra tolerancia para I 3

|9.97790−8.97711
|ε a ,12|= 9.97790 |100 %<3 %
|ε a ,12|=10.03 % <3 %

XIII. Decima tercera iteración:

I 1 ≈ 8.83197
I 2 ≈ 8.27279

I 3 ≈ 9.26767

Nuestra tolerancia para I 1

|ε a ,1 3|=6.52 % <3 %

XIV. Decima cuarta iteración:

I 1 ≈ 8.8485 3

I 2 ≈ 8. 53364

I 3 ≈ 9.28676

Nuestra tolerancia para I 3

|9.97790−9.2867
|ε a ,1 4|= 9.97790
6
|100 % <3 %
|ε a ,1 4|=9.97 % <3 %
XV. Decima quinta iteración:

I 1 ≈ 9. 02243

I 2 ≈ 8.55078

I 3 ≈ 9 .48742

Nuestra tolerancia para I 3

|ε a ,1 5|=4.92 %<3 %

XVI. Decima sexta iteración:

I 1 ≈ 9.0 3385

I 2 ≈ 8. 73092

I 3 ≈ 9.50060

Nuestra tolerancia para I 1 , I 2 , I 3

PARA I 1 |ε a ,1 6|=4. 38 %<3 %

I 2|ε a ,1 6|=4.80 % <3 %

I 3|ε a ,1 6|=4. 78 %<3 %

XVII. Decima séptima iteración:

 I 1 ≈ 9. 15395

I 2 ≈ 8.74276

I 3 ≈ 9.63917

Nuestra tolerancia para I 1 , I 2 , I 3

PARA I 1 |ε a ,1 7|=3.11 %<3 %

I 2|ε a ,1 7|=4. 67 %< 3 %

I 3|ε a ,1 7|=3.39 %<3 %

XVIII. Decima octava iteración:

I 1 ≈ 9.1 6184

I 2 ≈ 8.86717

I 3 ≈ 9.6 4828

Nuestra tolerancia para I 1 , I 2 , I 3

PARA I 1 |ε a ,1 8|=3.02 % <3 %

I 2|ε a ,1 8|=3.32 %<3 %

I 3|ε a ,1 8|=3.3 0 %<3 %

XIX. Decima novena iteración:

I 1 ≈ 9. 24478

I 2 ≈ 8.8 7534

I 3 ≈ 9.74398

Nuestra tolerancia para I 1 , I 2 , I 3

PARA I 1 |ε a ,15|=2.15 %<3 %

I 2|ε a ,15|=3.23 %<3 %

I 3|ε a ,15|=2.34 % <3 %

XX. Vigésima iteración:

I 1 ≈ 9. 25023

I 2 ≈ 8.96126

I 3 ≈ 9.75026

Nuestra tolerancia para I 1 , I 2 , I 3

PARA I 1 |ε a ,15|=2.09 %<3 %
I 2|ε a ,15|=2.29 %<3 %

I 3|ε a ,15|=2.28 %<3 %

Nuestra tolerancia es aproximada, por lo tanto, es convergente hacia la verdadera solución con
una tolerancia de 3% Es posible aplicar iteraciones adicionales para mejorar los resultados.
