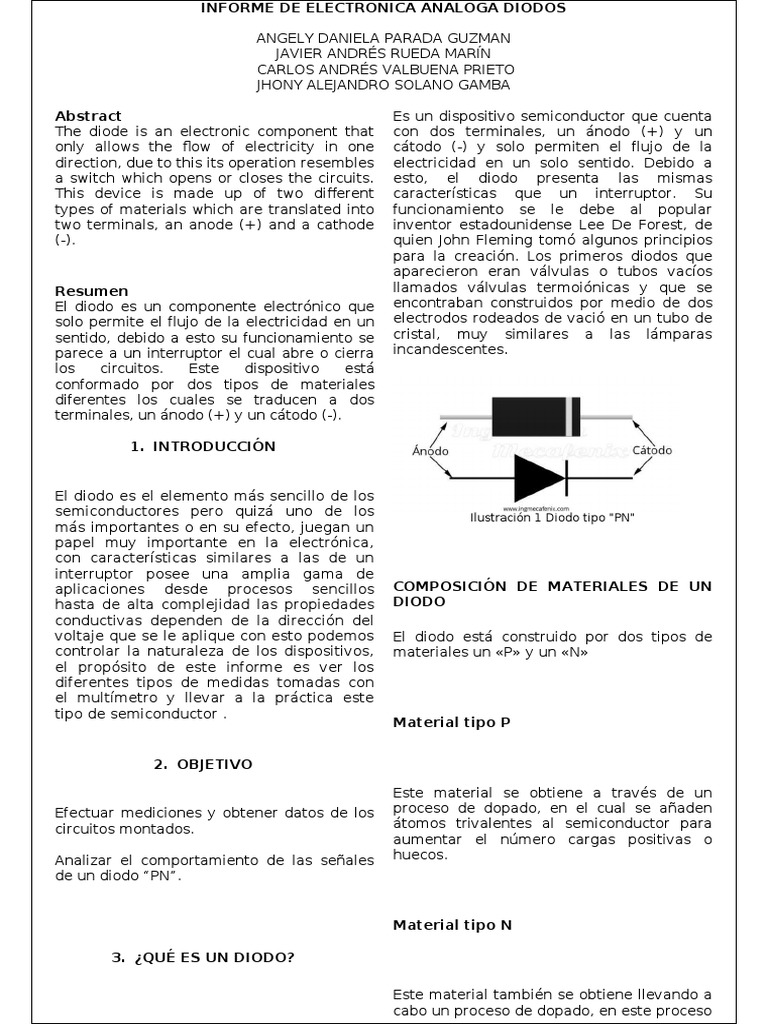

INFORME DE ELECTRONICA ANALOGA DIODOS

ANGELY DANIELA PARADA GUZMAN

JAVIER ANDRÉS RUEDA MARÍN
CARLOS ANDRÉS VALBUENA PRIETO
JHONY ALEJANDRO SOLANO GAMBA

Abstract Es un dispositivo semiconductor que cuenta

The diode is an electronic component that
only allows the flow of electricity in one
direction, due to this its operation resembles
a switch which opens or closes the circuits.
This device is made up of two different
types of materials which are translated into
two terminals, an anode (+) and a cathode
(-).
Resumen
El diodo es un componente electrónico que
solo permite el flujo de la electricidad en un
sentido, debido a esto su funcionamiento se
parece a un interruptor el cual abre o cierra
los circuitos. Este dispositivo está
conformado por dos tipos de materiales
diferentes los cuales se traducen a dos
terminales, un ánodo (+) y un cátodo (-).
con dos terminales, un ánodo (+) y un
cátodo (-) y solo permiten el flujo de la
electricidad en un solo sentido. Debido a
esto, el diodo presenta las mismas
características que un interruptor. Su
funcionamiento se le debe al popular
inventor estadounidense Lee De Forest, de
quien John Fleming tomó algunos principios
para la creación. Los primeros diodos que
aparecieron eran válvulas o tubos vacíos
llamados válvulas termoiónicas y que se
encontraban construidos por medio de dos
electrodos rodeados de vació en un tubo de
cristal, muy similares a las lámparas
incandescentes.

1. INTRODUCCIÓN

El diodo es el elemento más sencillo de los

semiconductores pero quizá uno de los Ilustración 1 Diodo tipo "PN"
más importantes o en su efecto, juegan un
papel muy importante en la electrónica,
con características similares a las de un
interruptor posee una amplia gama de
aplicaciones desde procesos sencillos COMPOSICIÓN DE MATERIALES DE UN
hasta de alta complejidad las propiedades DIODO
conductivas dependen de la dirección del
voltaje que se le aplique con esto podemos El diodo está construido por dos tipos de
controlar la naturaleza de los dispositivos, materiales un «P» y un «N»
el propósito de este informe es ver los
diferentes tipos de medidas tomadas con
el multímetro y llevar a la práctica este
tipo de semiconductor .
Material tipo P

2. OBJETIVO

Este material se obtiene a través de un

Efectuar mediciones y obtener datos de los
circuitos montados.
Analizar el comportamiento de las señales
de un diodo “PN”.
proceso de dopado, en el cual se añaden
átomos trivalentes al semiconductor para
aumentar el número cargas positivas o
huecos.

Material tipo N

3. ¿QUÉ ES UN DIODO?

Este material también se obtiene llevando a

cabo un proceso de dopado, en este proceso
 también se añaden átomos pentavalentes al
semiconductor, pero con la diferencia que
se aumenta el número de cargas negativas
o electrones.
Ilustración 2. Diferencia entre materiales tipo "P" y
tipo "N"
4. ¿CÓMO FUNCIONA UN DIODO?
Al tener dos terminales podemos polarizar
de dos formas (directa e inversa) diferentes
a los diodos y su funcionamiento depende
mucho del tipo de polarización que le
ponga.
5. POLARIZACIÓN DIRECTA
El ánodo se conecta al positivo de la fuente
de voltaje y el cátodo se conecta al
negativo, con esta configuración el diodo
actúa como un interruptor cerrado. Una
consideración importante dentro de esta
configuración es que el diodo provoca una
caída de voltaje de 0.3 a 0.7v dependiendo
del material utilizado en el diodo.
Ilustración 3 Polarización directa de un diodo.
A. POLARIZACIÓN INVERSA:
El ánodo se conecta al negativo de la fuente
de voltaje y el cátodo al positivo, en esta
configuración la resistencia del diodo
aumenta en grandes cantidades y esto hace
que actué como un interruptor abierto.
Ilustración 4 Polarización inversa de un diodo.
Ilustración 5 Curva característica en un diodo tipo
“PN”
7. DIODOS ZENER
Los diodos Zener están diseñados para
mantener un voltaje constante en sus
terminales para esto debe ser polarizado
inversamente con un voltaje por arriba de
su ruptura o voltaje Zener Vz. Cuando se
llega al voltaje de ruptura el diodo Zener
comienza a conducir en la dirección inversa.
Se debe considerar que es un elemento no
lineal, por lo tanto ΔVz no es directamente
proporcional a ΔIz. El símbolo
correspondiente al diodo Zener es posible
representar de dos formas.
La potencia máxima prevista para un diodo
Zener se especifica como Pz = Vz ∙ Izmax
 Ilustración 6 Representación gráfica y física de un
Ilustración 7 Curva característica de un diodo Zener.
diodo Zener.

Se puede concluir que el diodo Zener es

posible operar en tres intervalos:
8. Características del diodo Zener

9.
*Vd < Vz: Donde la corriente circula desde
Una de las principales características que el cátodo hacia el ánodo.
identifican al diodo Zener es la polarización
inversa, ya que un diodo común al ser
*Vz < Vd < V0: Donde la corriente que
polarizado inversamente actúa como un
circula a través de este elemento es tan
circuito abierto.
pequeña que puede ser despreciada.
Cuando la corriente a través del diodo Zener
*Vd > V0: Donde la corriente fluye desde el
cambie, el voltaje de salida permanece
ánodo hasta el cátodo.
relativamente constante, es decir la
variación de ΔIz y ΔVz.

Los diodos Zener se pueden polarizar

directamente y comportarse como un diodo
norma en donde su voltaje permanece cerca
de 0.6 a 0.7 V.

9. UNIÓN P-N

8. CURVA CARACTERÍSTICA DEL

DIODO ZENER
La curva característica corriente-voltaje
para el diodo Zener ideal se muestra en la
Imagen. Este modelo implica que el diodo
Zener en polarización directa se comporta
como un diodo rectificador o de potencia y
está completamente activado para cualquier
voltaje mayor o igual a 0, al tener polarizado
inversamente se tiene que permite el flujo
de corriente hasta tener el voltaje de
ruptura o voltaje Zener (Vz). Una buena
aproximación inicial para el diodo Zener real
se da por la línea de color negro, en la
región de polarización directa se muestra
muy similar al diodo normal o a la curva
característica del diodo, pero para este caso
en la región de polarización inversa se
puede observar que tiene una fuga de
corriente antes de llegar al voltaje de
ruptura hasta llegar al punto de operación
que corresponde al voltaje Zener.
Una de las claves cruciales en la electrónica
de estado sólido es la naturaleza de la unión
P-N. Cuando los materiales de tipo p y tipo n
se colocan en contacto uno con otro, la
unión se comporta de manera muy diferente
a como lo hacen cada uno de los materiales
por sí solos. Específicamente, la corriente
fluirá fácilmente en una dirección
(polarización directa) pero no en la otra
(polarización inversa), creando un diodo
básico. Este comportamiento no reversible,
surge de la naturaleza del proceso de
transporte de carga en los dos tipos de
materiales.
Ilustración 8 Comportamiento de un diodo
químicamente.
 Los círculos vacíos en el lado izquierdo de la Conectores
unión de arriba a la derecha, representan
"huecos" o deficiencias de electrones en la Montaje 1
red, que pueden actuar como portadores de
carga positiva. Los círculos sólidos a la
derecha de la unión representan los
electrones disponibles desde el dopante de
tipo n. Cerca de la unión, los electrones se
difunden a través y se combinan con los
agujeros, creando una "región de
depleción". El croquis de nivel de energía de Ilustración 9 Montaje polarización directa diodo.
arriba a la derecha, es una forma de
visualizar la condición de equilibrio de la
unión P-N. La dirección ascendente en el
diagrama representa la energía creciente de Procedimiento 1
electrones.

1. Monte el circuito de la ilustración 9, usando

10. APLICACIONES R=330Ω y llenar la tabla.

2. Monte el circuito de la ilustración 9, usando

*Rectificador de media onda. R=220Ω y llenar la tabla.
*Rectificador de onda completa.
*Rectificador en paralelo.
*Duplicador de tensión.
*Estabilizador Zener.
*Led. Procedimiento 2
*Limitador.
*Circuito fijador.

1. 1. Monte el circuito de la ilustración 10,

usando R=330Ω y llenar la tabla.

2.

TABLA DE DIODOS ZENER 3. 2. Monte el circuito de la ilustración 10,

usando R=220Ω, en vez del diodo el LED y
llenar la tabla.

12. ANÁLISIS

1. Grafique las cuatro tablas y obtenga una

regresión que permita relacionar los datos,
ya sea lineal, cuadrática, polinómica,
potencial, logarítmica, exponencial, etc.
2. ¿Un diodo es un elemento bidireccional?
3. ¿Qué diferencia encuentra entre un diodo y
11. Práctica diodos semiconductores una resistencia?
Materiales: 4. ¿Cómo es el comportamiento del LED en
 1 diodo 1N4001 polarización directa y en polarización
 Resistencia de 220Ω, 330Ω inversa?
5. Estas preguntas se responderán en el
 1 LED análisis de las prácticas y en las
 Multímetro conclusiones.
 Protoboard
PRACTICA DE MEDICIONES EN EL LABORATORIO 0,709 0,161 0,490
0,752 0,190 0,580
DIODO 0,817 0,750
0,246
0,850 0,272 0,830
El diodo ideal presenta la propiedad de ser 0,900 0,315 0,960
unidireccional, esto es, si se aplica un
0,952 0,361 1,100
voltaje con polaridad determinada, el diodo
permite el flujo de corriente con resistencia 1,007 0,410 1,250
despreciable y con un voltaje de polaridad 2,090 1,437 4,380
opuesta no permitirá el paso de corriente. 3,065 2,401 7,320
En la construcción del diodo semiconductor. 3,987 10,100
3,313
Se colocan dos materiales semiconductores
con contenido de carga opuesta uno al lado
del otro. un material es semiconductor como Graficando los resultados se obtiene la
silicio o germanio excesivamente cargado curva característica del diodo
de partículas negativas (electrones). El otro semiconductor.
material es del mismo tipo semiconductor
con la diferencia de que este tiene la
ausencia de cargas negativas.

Cuando se aplica un voltaje de paralización

directa (voltaje de corriente directa) la
región iónica en la unión se reduce y los
portadores negativos en el material tipo n
pueden superar la barrera negativa restante
iones positivos y continuar su camino hasta
el potencial aplicado.
Las características reales del dispositivo no
son ideales, con la tabla y la gráfica nos
muestra cómo se comporta el diodo con el
tipo y cantidad de voltaje suministrado al
mismo.

La Ley de Ohm dice que la resistencia R =

V/I, donde:
V = caída de voltaje sobre la resistencia (=
VS - VL en este caso)
I = la corriente a través de la resistencia
Así nos queda: R = (VS - VL) / I
DIODO LED
Resistencia= ΔVD / ΔID
Un foto diodo es un dispositivo de dos
TABLA I terminales cuyas características de
corriente en función de la iluminación se
parece mucho a las de corriente en función
V(VD) I (mA) de voltaje de un diodo de unión PN.
V(0)
0,170 0,000 0,000
En el proceso de electroluminiscencia, se
0,198 0,000 0,000 emite una luz radiante a una intensidad que
0,294 0,000 0,000 depende de la corriente que circula por el
0,352 0,003 0,010 dispositivo, esa relación o dependencia de la
0,402 corriente con la intensidad luminosa.
0,003 0,010
0,470 0,013 0,040
TABLA II
0,502 0,026 0,080
0,546 0,049 0,150
0,610 0,089 0,270 CIRCUITO # 3 DIODO LED
0,642 0,108 0,330 V (v) I(mA) V D (V)
 0,097 0 0,097 CIRCUITO # 2 - 214.9 Ω
0,218 0 0,218 V (v) I(mA) V D (V)
0,308 0 0,308 0,108(V) 0(mA) 0,108 (V)
0,401 0 0,401 0,150(V) 0(mA) 0,148(V)
0.537 0 0,537 0,210(V) 0(mA) 0,210(V)
0,61 0 0,61 0,270(V) 0,01(mA) 0,270(V)
0,708 0 0,708
0.307(V) 0,01(mA) 0,307(V)
0,842 0 0,842
0,345(V) 0,01(mA) 0,345(V)
0,905 0 0,905
0,398(V) 0,02(mA) 0,398(V)
1,005 0 1,005
0,455(V) 0,06(mA) 0,446(V)
1,198 0 1,198
1,409 0 1,409 0,498(V) 0,11(mA) 0,477(V)
1,632 0 1,632 0,544(V) 0,19(mA) 0,504(V)
1,817 0 1,817 0,614(V) 0,36(mA) 0,536(V)
2,013 0 2,13 0,651(V) 0,48(mA) 0,549(V)
2,051 0 2,051 0,719(V) 0,71(mA) 0,568(V)
2,098 0,02 2,098 0,757(V) 0,84(mA) 0,576(V)
2,152 0,016 2,152 0,797(V) 0,99(mA) 0,585(V)
2,206 0,24 2,252 0,840(V) 1,14(mA) 0,593(V)
2,302 2,29 2,261 0,904(V) 1,39(mA) 0,602(V)
2,999 4,23 2,503 0,967(V) 1,66(mA) 0,610(V)
3,564 6,5 2,648
2079(V) 6,14(mA) 0,675(V)
3,025(V) 10,73(mA) 0,698(V)
Graficando los resultados se obtiene la
4,006(V) 15,21(mA) 0,714(V)
curva característica del diodo Led. 4,982(V) 19,72(mA) 0,724(V)

13. PRÁCTICA DIODO ZENER

TABLA III

- Verificar los efectos de polarizacion

inversa y directa.
- Determinación de las Características
Volt - Amper de un Diodo Zener en
polarización Inversa.
- Determinación de la Resistencia del
Diodo en Polarización Directa e
Inversa.
- Obtención de la Curva.
- Determinar características Volt –
Amper en la resistencia de carga.
MATERIALES:

- Fuente DC
- Voltímetro
- Amperímetro
- Diodo Zener 5,4 V
- Resistencia 440 ohm
- Resistencia 330 ohm
- Cables de conexión

Procedimiento 1: se conecta el diodo

Zener en serie con una resistencia de 440 EN LA GRAFICA ANTERIOR SE MUESTRA
ohm y en paralelo a una fuente variable. Se ESTA ZONA:
tomaran datos de corriente en diodo zener y
voltajes en didod y en la resitencia.

Procedimineto 2: Al circuito anterior se le

debera agregar una resitencia en pararlelo
de 330 ohm la cual llamaremos resitencia
de carga, se debera tomar datos de
corriente en el diodo, voltaje en diodo,
voltaje en la resitencia de carga, ¿Qué
comportaminetos tiene el diodo Zener al
incrementa el voltaje de la fuente variable,
comenzando desde valores muy pequeños a
15. CONCLUSIONES
mas altos?
Se concluyó que los diodos son elementos
importantes en la electrónica que nos rodea
hoy en día, que para su comprensión hay
que estar al tanto de ciertos conocimientos
14. ANALISIS DE RESULTADOS
relativos a su funcionamiento y
comportamiento.
TABLA IV
Los diodos son de gran versatilidad, se
V(v) V(D) V (Rc) I(mA) VR -440
pueden implicar en muchos aspectos con el
0,5 0,297 0,297 -0,19 0,201 propósito de resolver algún problema.
1 0,638 0,638 -0,3 0,431
2 1,191 1,191 -0,3 0,806 Para nosotros uno de los aspectos más
3 1,195 1,195 -0,3 1,213 importantes del diodo es que no se quedan
4 2,407 2,407 -0,3 1,68 en un solo tipo de diodo y más bien se a
desarrollado el diodo en formas que
5 2,975 2,975 -0,3 2,015 extienden su área de aplicación.
6 3,667 3,667 -0,3 2,468
7 4,205 4,205 -0,3 2,856 COLOCAR LA DIFERENCIA ENTRE DIODO
8 4,756 4,756 -0,3 3,293 SEMICONDUCTOR, DIODO ZENER,
9 5,06 5,06 -0,3 4,015 DIODO LED Y UNA RESISTENCIA.
10 5,044 5,044 -0,3 4,955
11 5,206 5,206 -0,3 5,876 16. BIBLIOGRAFIA
12 5,115 5,115 -0,3 6,45
COLOCAR UNAS TRES BIBLIOGRAFIAS.
Graficando los resultados se obtiene la
curva característica del diodo Zener, esta
gráfica muestra el comportamiento de la
corriente que se mantiene en -3 mA, y en la
práctica cuando se conecta el diodo Zener
en paralelo a una resistencia y en polaridad
inversa, este llega a un máximo de 5 Voltios
y hay se mantenía. La corriente no se ve
afectada pues la carga era muy pequeña.

CURVA DE OPERACIÓN DE UN
DIODO ZENER
