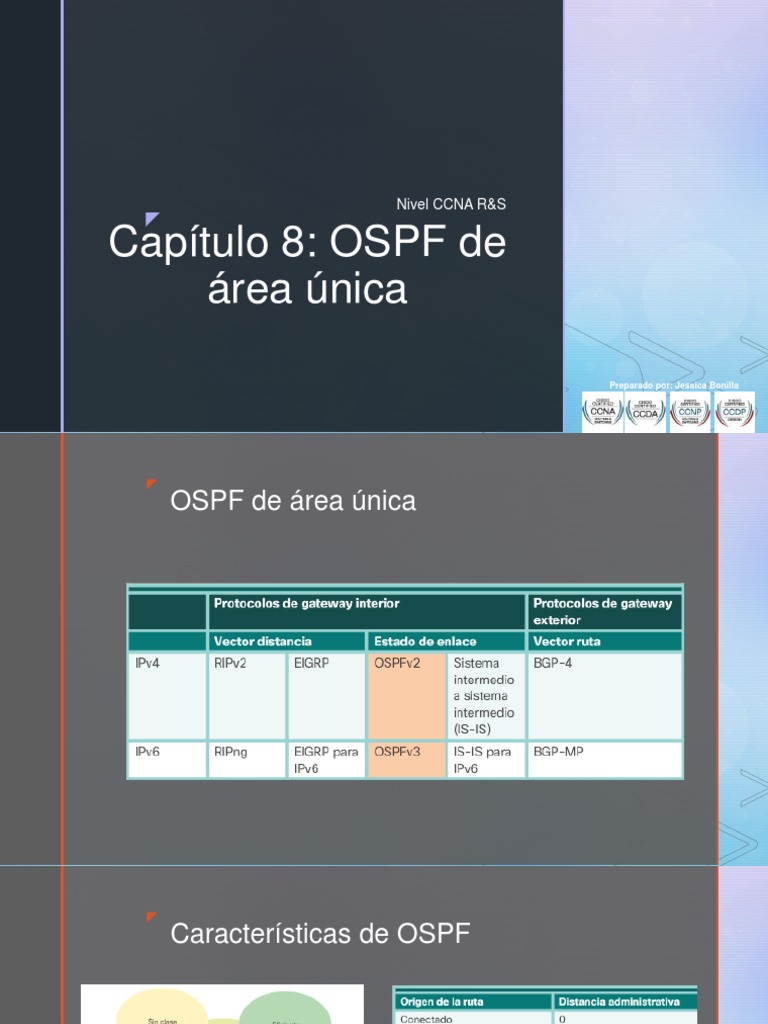

Nivel CCNA R&S

z
Capítulo 8: OSPF de
área única
Preparado por: Jessica Bonilla
z
OSPF de área única
z
Características de OSPF
z
Componentes de OSPF
z
Mensajes de protocolo de routing
z
Funcionamiento de estado de enlace
z
Funcionamiento de estado de enlace

Notificaciones de estado de enlace (LSA)

z
Funcionamiento de estado de enlace

Tabla de topología (LSDB)

z
Funcionamiento de estado de enlace
z
OSPF de área única y OSPF multiárea
z
OSPF de área única y OSPF multiárea

✓ Tablas de routing más pequeñas.

✓ Sobrecarga de actualizaciones de estado de enlace
reducida
✓ Menor frecuencia de cálculos de SPF
z
OSPF de área única y OSPF multiárea
z
Encapsulación de mensajes OSPF
z
Tipos de paquetes OSPF
z
Paquete de saludo
z
Paquete de saludo

Los paquetes de saludo

OSPF se transmiten a la
dirección de multidifusión
224.0.0.5 en IPv4 y FF02::5
z
Actualizaciones de estado de enlace
z
Estados de funcionamiento de OSPF
z
Estados de funcionamiento de OSPF
z
Estados de funcionamiento de OSPF
z
Estados de funcionamiento de OSPF
z
Estados de funcionamiento de OSPF
z
Estados de funcionamiento de OSPF
z
Estados de funcionamiento de OSPF
z
Establecimiento de adyacencias de vecinos
z
Establecimiento de adyacencias de vecinos
z
Establecimiento de adyacencias de vecinos
z
Establecimiento de adyacencias de vecinos
z
DR y BDR OSPF
✓ Creación de varias adyacencias: cantidad
excesiva de LSA.
✓ Saturación intensa con LSA.

La solución para administrar la cantidad de

adyacencias y la saturación con LSA en una
red multiacceso es el DR.

DR: punto de recolección y distribución de las

LSA enviadas y recibidas.

BDR en caso de que falle el DR.

DROTHER es un router que no funciona como

DR ni como BDR.
z
Sincronización de bases de datos OSPF
z
Sincronización de bases de datos OSPF
z
Sincronización de bases de datos OSPF

Una vez que se

sincronizan las bases
de datos topológicas,
se envían
actualizaciones (LSU)
a los vecinos:

✓ Cuando se percibe
un cambio
(actualizaciones
incrementales).

✓ Cada 30 minutos.
z
Topología de la red OSPF
router ospf process-id
router-id rid
network network-address wildcard-
mask area area-id

Alternativo:

network intf-ip-
address0.0.0.0 area area-id
passive-interface interface
show ip protocols

clear ip ospf process

z
Métrica de OSPF = costo
Costo = ancho de banda de
referencia / ancho de banda de
la interfaz

Ajuste del ancho de banda de

referencia:

auto-cost reference-
bandwidth Mb/s

Ajuste del ancho de banda de

interfaz:
-If)# bandwidth kilobits
-If)# ip ospf cost value
z
Métrica de OSPF = costo
z
Métrica de OSPF = costo
z
Verificación de vecinos OSPF
z
Verificación de la configuración del
protocolo OSPF
z
Verificación de la información del proceso
OSPF
z
Verificación de la configuración de interfaz
OSPF
z
OSPFv3
z
Similitudes entre OSPFv2 y OSPFv3
z
Diferencias entre OSPFv2 y OSPFv3
z
Direcciones link-local
z
Topología de la red OSPFv3
Paso 1: habilitar el routing de unidifusión
IPv6: ipv6 unicast-routing.

Paso 2: (optativo) configurar las direcciones

de enlace local.

Paso 3: configurar una ID del router de

32 bits en el modo de configuración del router
OSPFv3 con el comando router-id rid.

Paso 4: configurar detalles de routing

optativos, como ajustar el ancho de banda de
referencia.
Paso 5: (optativo) configurar parámetros
específicos de interfaz OSPFv3. Por ejemplo,
ajustar el ancho de banda de la interfaz.

Paso 6: habilitar el routing IPv6 con el

comando ipv6 ospf area.
z
Asignación de direcciones link-local
