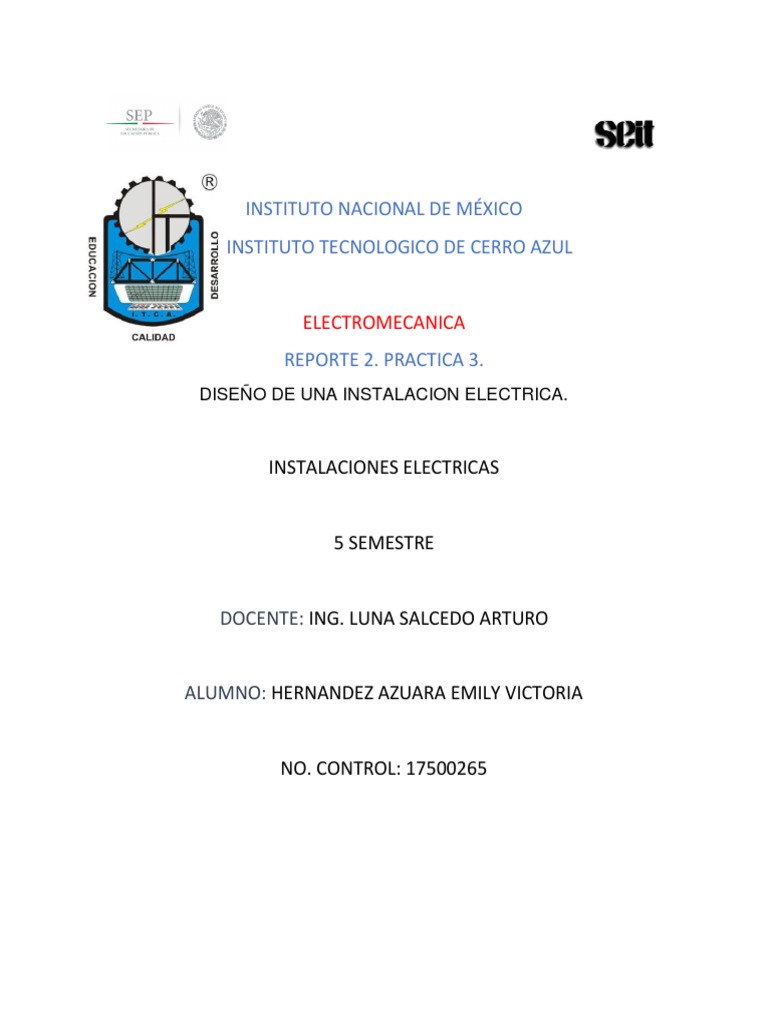

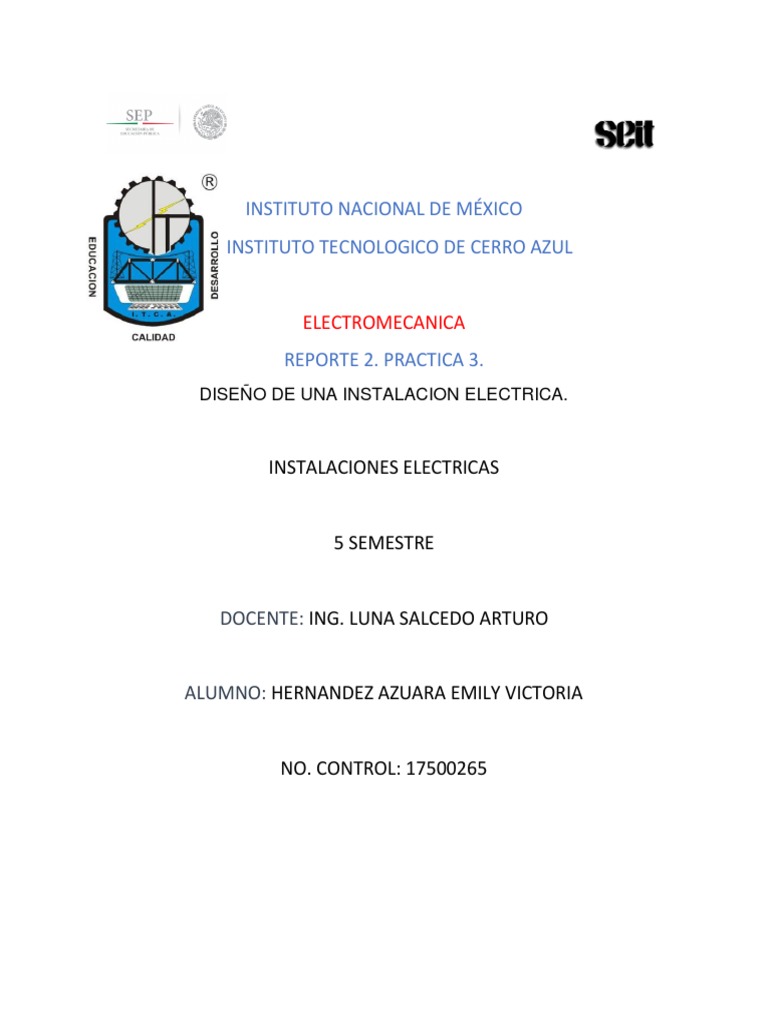

INSTITUTO NACIONAL DE MÉXICO

INSTITUTO TECNOLOGICO DE CERRO AZUL

ELECTROMECANICA
REPORTE 2. PRACTICA 3.
DISEÑO DE UNA INSTALACION ELECTRICA.

INSTALACIONES ELECTRICAS

5 SEMESTRE

DOCENTE: ING. LUNA SALCEDO ARTURO

ALUMNO: HERNANDEZ AZUARA EMILY VICTORIA

NO. CONTROL: 17500265

PRACTICA 3. DISEÑO DE UNA INSTALACION ELECTRICA.

OBJETIVO:
El objetivo de este reporte es dar a conocer como se realiza el diseño
de una instalación eléctrica muy sencilla de realizar y lo que debe de
cumplir como tal. Por ejemplo; ser segura contra accidentes e incendios
Ya que la presencia de la energía eléctrica es un riesgo para el humano.
Tiene que tener eficiencia y economía, accesibilidad y distribución o sea
que es necesario ubicar adecuadamente cada parte integrante de la
instalación eléctrica sin perder de vista la funcionabilidad y la estética.
Y con respecto a mantenimiento tiene que ser fácil y eficaz. Que sean
flexibles o susceptible de ampliarse, disminuirse o modificarse con
facilidad, y según sus posibles necesidades futuras.
LISTA DE MATERIALES.
1.- Cable calibre 14 (12 metros). 2.- Sockets (2).

3.- Focos (2). 4.- Apagadores sencillos (2).

5.- Contactos (2).

LISTA DE HERRAMIENTAS.
PINZA DE ELECTRICISTA. PINZA DE PUNTA.

DESARMADOR TOMACORRIENTE. PINZA DE CORTE.

ANTECEDENTES.
¿Qué es una instalación de tipo comercial?

Las instalaciones eléctricas comerciales construidas conforme a

lineamientos técnicos y normativos modernos, contribuyen al ahorro de
volúmenes considerables de energía eléctrica en la planta industrial y
edificios comerciales, algunos ahorros pueden lograrse mediante un
trabajo de reingeniería de la instalación eléctrica comercial, cuando la
instalación eléctrica comercial ya está terminada mientras que otros se
consiguen mediante un simple cambio de equipos o dispositivos.

El diseño de las instalaciones eléctricas comerciales debe estar bien

fundamentado en la ciencia física y deben de tener su buen bagaje de
casos de éxito en la experiencia operativa y la seguridad de la práctica
de la instalación eléctrica comercial.

Cuando un administrador busca la reducción en el importe de la factura

de la energía eléctrica, y esta la compra de una empresa suministradora
como la Comisión Federal de Electricidad, hace bien en enfocarse en
la reducción de pérdidas por efecto Joule en la instalación eléctrica
comercial, su sistema de cableado y los equipos que la utilizan, la
reducción de la demanda pico en su instalación eléctrica comercial
también será motivo de especial atención y sobre todo vigilar el factor
de potencia de las cargas conectadas a su instalación eléctrica.

Cada circuito de una instalación eléctrica comercial tiene algún valor

inherente de resistencia y reactancia por lo que cada instalación
eléctrica desperdicia alguna cantidad de energía eléctrica en forma de
calor conocida en la profesión de instalador eléctrico como perdidas por
I2R o perdidas por efecto Joule.

En tanto la energía eléctrica sea abundante y barata, los diseñadores

de instalaciones eléctricas comerciales solo tendrán que preocuparse
por validar la temperatura a la que habrá de ser elevado el aislamiento
del conductor de la instalación eléctrica comercial mientras esta
conduce la corriente de la carga.
 También en instalaciones eléctricas comerciales de circuitos para
alimentar motores, la reducción instantánea de voltaje durante el
arranque de este y la caída de tensión durante la operación normal del
motor o de la carga conectada a la instalación eléctrica es motivo de
tratamiento especial.

Las instalaciones eléctricas comerciales son aquellas que trabajan con

bajo voltaje: 120v, 220v, 440v, en sus diferentes conexiones:
Monofásicos, Bifásicos y Trifásicos. Todos en Corriente alterna.
Las instalaciones eléctricas comerciales son principalmente para:
Oficinas, Tiendas departamentales, Restaurantes, farmacias, tiendas
Oxxo, talleres, Sucursales bancarias, servicio a nivel comercial:
1. Instalación de Alumbrado ( Fluorescente, Leds…)
2. Instalación de Contactos ( Duplex, Falla a Tierra, Regulados..)
3. Tableros de Alumbrado y Fuerza.
4. Equipos de Aire acondicionado ( Minisplit, unidades condensadoras..)
5. Reguladores de voltaje y UP´S
6. Conexión de Bombas de Agua, electroniveles, hidrománticos…
Todas las instalaciones comerciales están bajo la Norma -001 Sede
2015.
DESARROLLO DE LA PRACTICA.

1. Con el tomacorriente, se verificara a cual corresponde la fase de las

dos entradas de los cables.
2. Después de lo anterior, se asegurará que no haya fuente de energía
para poder realizar la instalación eléctrica y no ocasionar algún
accidente eléctrico.
3. Se tomaran las dimensiones necesarias del cable que se utilizara,
para asi no desperdiciar material.
4. Después de obtener las dimensiones, se cortarán los tramos.
5. Se pelarán las puntas del cable para realizar las conexiones
haciendo amarres.
6. Se conectarán los cables con sus respectivos fase y neutro,
siguiendo el diagrama para llevar un control y la instalación sea
segura.
7. La fase se conectará directo a una entrada del apagador sencillo (1)
y de este impartirá al apagador sencillo (2).
8. Se puenteará un cable que parte del apagador sencillo (2) hacia el
contacto sencillo (1) y este a su vez al otro contacto sencillo (1).
9. Respecto a los dos últimos contactos sencillos se conectarán a un
retorno que llegara a la parte neutra de la instalación.
10. Un socket se conectará al cable neutro, y a su vez conectándose
a un apagador sencillo.
11. El segundo socket se conectará también al cable neutro y a su vez
al segundo apagador sencillo.
12. Finalmente se colocarán los focos a los sockets.
13. A través del centro de carga se retomará la energía y verificar que
la instalación funcione correctamente.
EVIDENCIAS.
Diagrama eléctrico.

Cubiculo de trabajo.

Instalacion Electrica.
RECOMENDACIONES.

Se recomienda:
1. Seguir reglamentos de seguridad para el cuidado de su persona.
2. El cubículo o área donde se encuentre trabajando este diseñado
cómodamente y sea seguro para evitar daños y/o accidentes.
3. Elegir el material correcto.
4. Hacer que el diseño sea más versátil, fácil y que no se desperdicie
tanto material.
5. Realizar la instalación de forma correcta y eficiente utilizando los
materiales necesarios.
6. Que la instalación tenga una buena presentación para que el
cliente quede satisfecho con el servicio de la instalación eléctrica.
7. La instalación eléctrica tenga una buena presentación y calidad.
CONCLUSIONES.

En conclusión, este reporte se realizó con el fin de explicar lo que es

una una instalación comercial y mostrar cómo se puede realizar
siguiendo todos los pasos correctos y así obtener lo que se requiere
siempre y cuando todo esté muy bien conectado y muestre una
excelente funcionabilidad. Pues en los últimos años se han
incrementado los avances tecnológicos en todas las áreas de la ciencia
y en este caso la eléctrica, en crear diseños versátiles para las
instalaciones eléctricas.

En el área comercial y de oficinas también hay avances sustanciales

que van desde los establecimientos comerciales con sistemas de
alumbrado ahorradores de energía y equipos de aire acondicionado y
refrigeración, hasta los llamados edificios inteligentes con detectores de
humo, circuito cerrado, control de iluminación, escaleras eléctricas y
puertas automáticas operadas por sensores fotoeléctricos. Además, en
la tarea de diseñar una instalación eléctrica comercial es fundamental
como primer paso determinar el valor de la carga eléctrica que va a ser
alimentada.

Con esta información podrán seleccionarse adecuadamente los

accesorios, circuitos derivados, centros de carga, circuitos
alimentadores, así como interruptores y tableros y los demás elementos
que forman la instalación eléctrica.
BIBLIOGRAFIA.
https://teslamexico.mx/comercial-industrial/

https://es.scribd.com/document/284141904/Instalaciones-Electricas-Comerciales

https://www.google.com/search?q=instalacion+comercial&sxsrf=ACYBGNSfXp_cpcY2NskT9Wx0P
Ogm0alF0g:1569898443684&source=lnms&tbm=isch&sa=X&ved=0ahUKEwi4xsa4h_rkAhUOVK0K
HYJpCfQQ_AUIEigB&biw=1707&bih=760#imgrc=_
