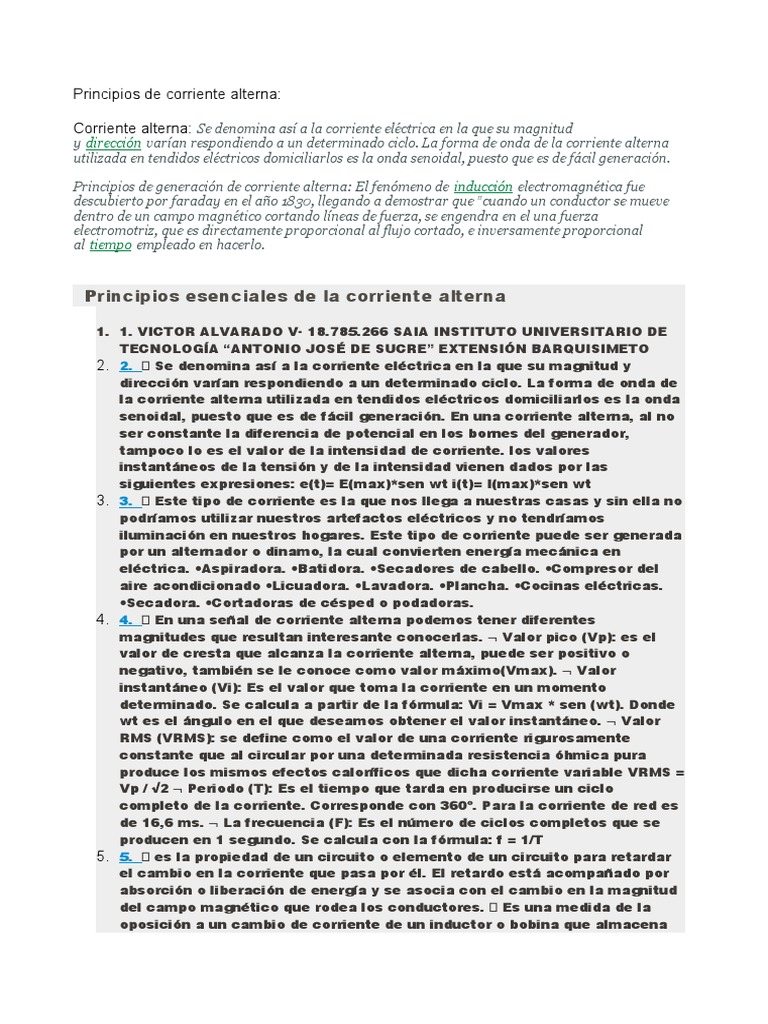

Principios de corriente alterna:

Corriente alterna: Se denomina así a la corriente eléctrica en la que su magnitud

y dirección varían respondiendo a un determinado ciclo. La forma de onda de la corriente alterna
utilizada en tendidos eléctricos domiciliarlos es la onda senoidal, puesto que es de fácil generación.

Principios de generación de corriente alterna: El fenómeno de inducción electromagnética fue

descubierto por faraday en el año 1830, llegando a demostrar que "cuando un conductor se mueve
dentro de un campo magnético cortando líneas de fuerza, se engendra en el una fuerza
electromotriz, que es directamente proporcional al flujo cortado, e inversamente proporcional
al tiempo empleado en hacerlo.

 Principios esenciales de la corriente alterna

1. 1. VICTOR ALVARADO V- 18.785.266 SAIA INSTITUTO UNIVERSITARIO DE

TECNOLOGÍA “ANTONIO JOSÉ DE SUCRE” EXTENSIÓN BARQUISIMETO
2. 2.  Se denomina así a la corriente eléctrica en la que su magnitud y
dirección varían respondiendo a un determinado ciclo. La forma de onda de
la corriente alterna utilizada en tendidos eléctricos domiciliarlos es la onda
senoidal, puesto que es de fácil generación. En una corriente alterna, al no
ser constante la diferencia de potencial en los bornes del generador,
tampoco lo es el valor de la intensidad de corriente. los valores
instantáneos de la tensión y de la intensidad vienen dados por las
siguientes expresiones: e(t)= E(max)*sen wt i(t)= I(max)*sen wt
3. 3.  Este tipo de corriente es la que nos llega a nuestras casas y sin ella no
podríamos utilizar nuestros artefactos eléctricos y no tendríamos
iluminación en nuestros hogares. Este tipo de corriente puede ser generada
por un alternador o dinamo, la cual convierten energía mecánica en
eléctrica. •Aspiradora. •Batidora. •Secadores de cabello. •Compresor del
aire acondicionado •Licuadora. •Lavadora. •Plancha. •Cocinas eléctricas.
•Secadora. •Cortadoras de césped o podadoras.
4. 4.  En una señal de corriente alterna podemos tener diferentes
magnitudes que resultan interesante conocerlas.  Valor pico (Vp): es el
valor de cresta que alcanza la corriente alterna, puede ser positivo o
negativo, también se le conoce como valor máximo(Vmax).  Valor
instantáneo (Vi): Es el valor que toma la corriente en un momento
determinado. Se calcula a partir de la fórmula: Vi = Vmax * sen (wt). Donde
wt es el ángulo en el que deseamos obtener el valor instantáneo.  Valor
RMS (VRMS): se define como el valor de una corriente rigurosamente
constante que al circular por una determinada resistencia óhmica pura
produce los mismos efectos caloríficos que dicha corriente variable VRMS =
Vp / √2  Periodo (T): Es el tiempo que tarda en producirse un ciclo
completo de la corriente. Corresponde con 360º. Para la corriente de red es
de 16,6 ms.  La frecuencia (F): Es el número de ciclos completos que se
producen en 1 segundo. Se calcula con la fórmula: f = 1/T
5. 5.  es la propiedad de un circuito o elemento de un circuito para retardar
el cambio en la corriente que pasa por él. El retardo está acompañado por
absorción o liberación de energía y se asocia con el cambio en la magnitud
del campo magnético que rodea los conductores.  Es una medida de la
oposición a un cambio de corriente de un inductor o bobina que almacena
 energía en presencia de un campo magnético La inductancia se simboliza
con la letra L y se mide en henrios (H) y su representación gráfica es por
medio de un hilo enrollado, algo que recuerda que la inductancia se debe a
un conductor ligado a un campo magnético
6. 6. Se define como la razón entre la magnitud de la carga de cualquiera de
los conductores y la magnitud de la diferencia de potencial entre ellos. La
capacitancia siempre es una cantidad positiva y puesto que la diferencia de
potencial aumenta a medida que la carga almacenada se incrementa, la
proporción Q / V es constante para un capacitor dado. En consecuencia la
capacitancia de un dispositivo es una medida de su capacidad para
almacenar carga y energía potencial eléctrica. El farad es una unidad de
capacitancia muy grande. En la práctica los dispositivos comunes tienen
capacitancia que varían de microfarads a picofarads. La capacitancia de un
dispositivo depende entre otras cosas del arreglo geométrico de los
conductores.
7. 7.  es el recorrido preestablecido por el que se desplazan las cargas
eléctricas.  Las cargas eléctrica que constituyen una corriente eléctrica
pasan de un punto que tiene mayor potencial eléctrico a otro que tiene un
potencial inferior El circuito eléctrico consta de varios elementos
conectados entre sí: . Generador. Es la fuente, el lugar donde se origina la
energía eléctrica. Puede tratarse de una batería, una pila o un alternador. .
Conductor. Es el elemento a través del cual se desplazan las cargas
eléctricas con facilidad. Normalmente el conductor tiene una cubierta de
un material aislante. Por ejemplo: el cable común tiene un núcleo formado
por cobre y está cubierto por un material plástico. . Interruptor. Es un
elemento de control, que permite o impide el paso de la corriente eléctrica
ya que puede cerrarse o abrirse a voluntad. . Receptor. Es el elemento que
aprovecha la energía eléctrica transformándola en otras formas de energía.
Ejemplos: una lámpara en energía luminosa, un timbre en energía sonora,
un motor en energía cinética.
8. 8.  Se define como la capacidad que tiene un aparato eléctrico para
realizar un trabajo o la cantidad de trabajo que el mismo realiza en unidad
de tiempo. Su unidad de medida es el watt (W). Sus múltiplos más
empleados son el kilowatt (kW) y el megawatt (MW), mientras el
submúltiplo corresponde al miliwatt (mW). En un circuito eléctrico de
corriente alterna se pueden llegar a encontrar tres tipos de potencias
eléctricas diferentes:  Potencia activa (P) (resistiva)  Potencia reactiva
(Q) (inductiva)  Potencia aparente (S) (total)

Generación de un voltaje alterno: De acuerdo con lo visto en clases, un Generador Eléctrico es

una máquina dinámica que convierte energía mecánica en energía eléctrica. En consecuencia, se
requiere de un sistema o mecanismo en la entrada que sea capaz de transferirle la energía mecánica
necesaria para poder girar con una velocidad angular determinada. El movimiento angular hace que se
produzca una corriente eléctrica i(t) en las bobinas cuyo sentido de flujo cambia continuamente.

MEDIDOR ANGULAR: Medidor de Torque Angular; el torque angular. Consiste en el giro de apriete que
se da a un tornillo o tuerca tomando como referencia los grados de avance del brazo de una
herramienta de apriete , partiendo de la posición en que se coloca al momento de iniciar dicho
apriete, es decir, al poner la herramienta en el tornillo tenemos 0° basándonos en el brazo de la
herramienta y el iro dado a partir de ese punto es el torque angular, 1/4 de vuelta son 90° por
ejemplo.
Onda senoidal representa el valor de la tensión de la Corriente alterna a
través de un tiempo continuamente variable, en un par de ejes cartesianos
marcados en amplitud y tiempo. Responde a la corriente de canalización
generada en las grandes plantas eléctricas del mundo. También responden
a la misma forma, todas las corrientes destinadas a generar los campos
electromagnéticos de las ondas de radio.

FRECUENCIA: La frecuencia de la corriente alterna (C.A.) constituye un fenómeno físico que se repite

cíclicamente un número determinado de veces durante un segundo de tiempo y puede abarcar desde uno
hasta millones de ciclos por segundo o hertz (Hz).

PERIODO: El tiempo que demora cada valor de la sinusoide de corriente alterna en repetirse o cumplir un
ciclo completo, ya sea entre pico y pico, entre valle y valle o entre nodo y nodo, se conoce como “período”.
El período se expresa en segundos y se representa con la letra (T).

El período es lo inverso de la frecuencia y, matemáticamente, se puede representar por medio de la

siguiente fórmula:

Por tanto, por medio de esta fórmula podemos conocer también cuál es la frecuencia de la corriente
conociendo previamente el valor del período. Para ello despejamos ( f ) de la forma siguiente y el
resultado se obtendrá en ciclos por segundos o hertz:

RESISTENCIA ELECTRICA:
Resistencia eléctrica es toda oposición que encuentra la corriente a su paso por un circuito eléctrico
cerrado, atenuando o frenando el libre flujo de circulación de las cargas eléctricas o electrones.
Cualquier dispositivo o consumidor conectado a un circuito eléctrico representa en sí una carga,
resistencia u obstáculo para la circulación de la corriente eléctrica.
 A.- Electrones fluyendo por un buen conductor eléctrico, que ofrece baja
resistencia. B.- Electrones fluyendo por un mal conductor.  eléctrico, que ofrece
alta resistencia a su paso. En ese caso los electrones chocan unos contra otros al
no poder circular libremente y, como consecuencia, generan calor.

Se le denomina resistencia eléctrica a la oposición al flujo de corriente eléctrica a

través de un conductor.12 La unidad de resistencia en el Sistema Internacional es el
ohmio, que se representa con la letra griega omega (Ω), en honor al físico alemán Georg
Simon Ohm, quien descubrió el principio que ahora lleva su nombre. Para un conductor
de tipo cable, la resistencia está dada por la siguiente fórmula:

Donde ρ es el coeficiente de proporcionalidad o la resistividad del material,   es

la longitud del cable y S el área de la sección transversal del mismo.
La resistencia de un conductor depende directamente de dicho coeficiente, además es
directamente proporcional a su longitud (aumenta conforme es mayor su longitud) y es
inversamente proporcional a su sección transversal (disminuye conforme aumenta su
grosor o sección transversal).
Descubierta por Georg Ohm en 1827, la resistencia eléctrica tiene un parecido
conceptual con la fricción en la física mecánica. La unidad de la resistencia en
el Sistema Internacional de Unidades es el ohmio (Ω). Para su medición, en la práctica
existen diversos métodos, entre los que se encuentra el uso de un óhmetro. Además, su
magnitud recíproca es la conductancia, medida en Siemens.
Por otro lado, de acuerdo con la ley de Ohm la resistencia de un material puede definirse
como la razón entre la diferencia de potencial eléctrico y la corriente en que atraviesa
dicha resistencia, así:34

Donde R es la resistencia en ohmios, V es la diferencia de potencial en voltios e I es

la intensidad de corriente en amperios.
También puede decirse que "la intensidad de la corriente que pasa por un conductor es
directamente proporcional a la diferencia de potencial e inversamente proporcional a su
resistencia"
Según sea la magnitud de esta medida, los materiales se pueden clasificar
en conductores, aislantes y semiconductor. Existen además ciertos materiales en los
que, en determinadas condiciones de temperatura, aparece un fenómeno
denominado superconductividad, en el que el valor de la resistencia es prácticamente
nulo.
Los instrumentos de medición eléctrica

Desarrollo

Las mediciones eléctricas se realizan con aparatos especialmente

diseñados según la naturaleza de la corriente; es decir, si es alterna,
continua o pulsante. Los instrumentos se clasifican por los parámetros
de voltaje, tensión e intensidad.

De cualquier forma, la clasificación de los instrumentos de medición las

detallaremos en el siguiente esquema:

De esta forma, podemos enunciar los instrumentos de medición como

el Amperímetro  o unidad de intensidad de corriente.
El Voltímetro como la unidad de tensión, el Ohmimetro como la
unidad de resistencia y los Multimetros como unidades de medición
múltiples.

 El Amperímetro: Es el instrumento que mide la intensidad de la

Corriente Eléctrica. Su unidad de medida es el Amperio y sus
Submúltiplos, el miliamperio y el micro-amperio. Los usos dependen del
tipo de corriente, ósea, que cuando midamos Corriente Continua, se
usara el amperímetro de bobina móvil y cuando usemos Corriente
Alterna, usaremos el electromagnético.

El Amperímetro de C.C. puede medir C.A. rectificando previamente la

corriente, esta función se puede destacar en un Multimetro. Si
hablamos en términos básicos, el Amperímetro es un simple
galvanómetro (instrumento para detectar pequeñas cantidades de
corriente) con una resistencia paralela llamada Shunt. Los
amperímetros tienen resistencias por debajo de 1 Ohmnio, debido a que
no se disminuya la corriente a medir cuando se conecta a un circuito
energizado.
La resistencia Shunt amplia la escala de medición. Esta es conectada
en paralelo al amperímetro y ahorra el esfuerzo de tener otros
amperímetros de menor rango de medición a los que se van a medir
realmente. Por ejemplo:

 Se tiene un amperímetro con escala hasta 100 mA y Resistencia

Interna de 1000 Ohm ¿Qué Shunt necesita para ampliar la escala hasta
2 amperes?

IT = IA + IS

IS = IT - IA

Tenemos:

IT: 2 amperes

IA: 0,1 Amper

RS: ¿?
RA: 1000 Ohm

Uso del Amperímetro

 Es necesario conectarlo en serie con el circuito

 Se debe tener un aproximado de corriente a medir ya que si es mayor

de la escala del amperímetro, lo puede dañar. Por lo tanto, la corriente
debe ser menor de la escala del amperímetro

 Cada instrumento tiene marcado la posición en que se debe utilizar:

horizontal, vertical o inclinada. Si no se siguen estas reglas, las
medidas no serían del todo confiable y se puede dañar el eje que
soporta la aguja.

 Todo instrumento debe ser inicialmente ajustado en cero.

 Las lecturas tienden a ser más exactas cuando las medidas que se
toman están intermedias a al escala del instrumento.

 Nunca se debe conectar un amperímetro con un circuito que este

energizado.

Utilidad del Amperímetro

Su principal, conocer la cantidad de corriente que circula por un

conductor en todo momento, y ayuda al buen funcionamiento de los
equipos, detectando alzas y bajas repentinas durante el
funcionamiento. Además, muchos Laboratorios lo usan al reparar y
averiguar subidas de corriente para evitar el malfuncionamiento de un
equipo

Se usa además con un Voltímetro para obtener los valores de

resistencias aplicando la Ley de Ohm. A esta técnica se le denomina el
“Método del Voltímetro - Amperímetro”

 El Voltímetro:  Es el instrumento que mide el valor de la tensión. Su

unidad básica de medición es el Voltio (V) con sus múltiplos: el
Megavoltio (MV) y el Kilovoltio (KV) y sub.-múltiplos como el milivoltio
(mV) y el micro voltio. Existen Voltímetros que miden tensiones
continuas llamados voltímetros de bobina móvil y de tensiones
alternas, los electromagnéticos.

Sus características son también parecidas a las del galvanómetro, pero

con una resistencia en serie. Dicha resistencia debe tener un valor
elevado para limitar la corriente hacia el voltímetro cuando circule la
intensidad a través de ella y además porque el valor de la misma es
equivalente a la conexión paralela aproximadamente igual a la
resistencia interna; y por esto la diferencia del potencial que se mide
(I2 x R) no varía.

Por ejemplo: Se quiere medir con un Voltímetro cuya resistencia total

es de 2 M Ohm, la caída de tensión es una resistencia: R = 20 Ohm por
donde circulan 5 A.

“Aplicamos la Ley de Ohm”

VR = IR . R 5 A . 20 Ohm = 100 Voltios (según debería de marcar)

“Midiendo con el Voltímetro especificado”

Ampliación de la escala del Voltímetro

El procedimiento de variar la escala de medición de dicho instrumento

es colocándole o cambiándole el valor de la resistencia Rm por otro de
mayor Ohmeaje, en este caso. Podemos dar como ejemplo:

a) Se tiene un voltímetro con escala hasta 100 Volt. El Galvanómetro

del Voltímetro tiene 4 Ohm de resistencia y admite 100 micro amperios.
Se quiere calcular el valor de la resistencia para aumentar la escala
hasta 200 Volt:

R2 = R - RGalv como RT = VT

IT

R2 = VT - Rgalv

IT

R2 = 200 Volt - 4 Ohm = R2 = 1.999.996 Ohm

1 . 10-5 A * y se obtiene así la resistencia multiplicadora

para la escala de 100 Volt

Uso del Voltímetro

 Es necesario conectarlo en paralelo con el circuito, tomando en

cuenta la polaridad si es C.C.

 Se debe tener un aproximado de tensión a medir con el fin de usar el

voltímetro apropiado

 Cada instrumento tiene marcado la posición en que se debe utilizar:

horizontal, vertical o inclinada.

 Todo instrumento debe ser inicialmente ajustado en cero.

Utilidad del Voltímetro

Conocer en todo momento la tensión de una fuente o de una parte de

un circuito. Cuando se encuentran empotrados en el Laboratorio, se
utilizan para detectar alzas y bajas de tensión. Junto el Amperímetro,
se usa con el Método ya nombrado

 El Ohmimetro:  Es un arreglo de los circuitos del Voltímetro y del

Amperímetro, pero con una batería y una resistencia. Dicha resistencia
es la que ajusta en cero el instrumento en la escala de los Ohmios
cuando se cortocircuitan los terminales. En este caso, el voltímetro
marca la caída de voltaje de la batería y si ajustamos la resistencia
variable, obtendremos el cero en la escala.
Generalmente, estos instrumentos se venden en forma de Multimetro el
cual es la combinación del amperímetro, el voltímetro y el Ohmimetro
juntos. Los que se venden solos son llamados medidores de aislamiento
de resistencia y poseen una escala bastante amplia.

Uso del Ohmimetro

 La resistencia a medir no debe estar conectada a ninguna fuente de

tensión o a ningún otro elemento del circuito, pues causan mediciones
inexactas.

 Se debe ajustar a cero para evitar mediciones erráticas gracias a la

falta de carga de la batería. En este caso, se debería de cambiar la
misma

 Al terminar de usarlo, es más seguro quitar la batería que dejarla,

pues al dejar encendido el instrumento, la batería se puede descargar
totalmente.

Utilidad del Ohmimetro

Su principal consiste en conocer el valor Ohmico de una resistencia

desconocida y de esta forma, medir la continuidad de un conductor y
por supuesto detectar averías en circuitos desconocidos dentro los
equipos.

 El Multimetro analógico:  Es el instrumento que utiliza en su

funcionamiento los parámetros del amperímetro, el voltímetro y el
Ohmimetro. Las funciones son seleccionadas por medio de un
conmutador. Por consiguiente todas las medidas de Uso y precaución
son iguales y es multifuncional dependiendo el tipo de corriente (C.C o
C.A.)

 El Multímetro Digital (DMM):  Es el instrumento que puede medir el

amperaje, el voltaje y el Ohmiaje obteniendo resultados numéricos -
digitales. Trabaja también con los tipos de corriente

Comprende un grado de exactitud confiable, debido a que no existen

errores de paralaje. Cuenta con una resistencia con mayor Ohmiaje al
del analógico y puede presentar problemas de medición debido a las
perturbaciones en el ambiente causadas por la sensibilidad.

Fuentes de Poder

Son aparatos utilizados para darle una ganancia de electricidad

regulada a los instrumentos de medición según resistencia (voltaje) e
intensidad (amperaje). Las fuentes de poder utilizadas en Laboratorios
son extraíbles y portables, lo cual hacen de este aparato algo bien
practico.

Se dividen en dos tipos, los completos y los prácticos según la función

o el Uso que tenga y son capaces de regular la salida de ganancia
según los parámetros ya nombrados con un margen de error porcentual
bajo para mejorar y dar practica a ejercicios de medición.

 EQUIPOS DE MEDICION: Voltímetro - Mide diferentes tipos de voltajes.

 Óhmetro - Miden resistencia.
 Amperímetro - Miden corriente eléctrica.
 Multímetro - Miden voltaje, resistencia y corriente eléctrica.
 Fuente de alimentación - Genera voltajes.
 Generador de señales-genera patrones de señales periódicas o no periódicas
tanto analógicas como digitales
 Generador de pulsos
 Osciloscopio
 Frecuencímetro
 Cautín

MEDIDOR CON EL AMPERIMETRO: Un amperímetro en términos generales, es

un simple galvanómetro (instrumento para detectar pequeñas cantidades de corriente),
con una resistencia en paralelo, llamada "resistencia shunt". El amperímetro se utiliza
para medir la intensidad de las corrientes eléctricas. Disponiendo de una gama de
resistencias shunt, se puede disponer de un amperímetro con varios rangos o intervalos
de medición. Los amperímetros tienen una resistencia interna muy pequeña, por debajo
de 1 ohmio, con la finalidad de que su presencia no disminuya la corriente a medir
cuando se conecta a un circuito eléctrico
El aparato descrito corresponde al diseño original, ya que en la actualidad los
amperímetros utilizan un conversor analógico/digital para la medida de la caída de
tensión en un resistor por el que circula la corriente a medir. La lectura del conversor es
leída por un microprocesador que realiza los cálculos para presentar en un display
numérico el valor de la corriente eléctrica circulante.

Un voltímetro es un instrumento de medición que se utiliza para medir la diferencia

de potencial eléctrico, también conocido como voltaje, entre dos puntos en
una corriente eléctrica. El voltaje se conoce como la energía potencial eléctrica por
unidad de carga, es responsable de la conducción de una corriente de un electrón a
otro electrón.

Se mide la cantidad de carga eléctrica positiva a medida que entre un punto dentro

de un circuito eléctrico y luego mide la entrada negativa a medida que pasa a través
de otro punto.

En términos técnicos, los voltímetros son considerados como amperímetros, esto

es porque miden la corriente eléctrica en lugar de la tensión. El voltaje solamente se
mide cuando la corriente eléctrica se transmite en el circuito eléctrico a través de la
resistencia.

Los voltímetros originalmente eran galvanómetros, también se le conocen

como multímetros porque también miden la resistencia y la corriente.

OHMIMETRO:

Un ohmímetro1 es un instrumento para medir la resistencia eléctrica.

Su diseño se compone de una pequeña batería para aplicar un voltaje a la resistencia de
baja medida, para luego, mediante un galvanómetro, medir la corriente que circula a
través de la resistencia.
La escala del galvanómetro que está calibrada directamente en ohmios, ya que en
aplicación de la ley de Ohm, al ser fijo el voltaje de la batería, la intensidad circulante a
través del galvanómetro sólo va a depender del valor de la resistencia bajo medida, esto
es, a menor resistencia mayor intensidad de corriente y viceversa.
Existen también otros tipos de óhmetros más exactos y sofisticados, en los que la
batería ha sido sustituida por un circuito que genera una corriente de intensidad
constante I, la cual se hace circular a través de la resistencia R bajo prueba. Luego,
mediante otro circuito se mide el voltaje V en los extremos de la resistencia. De acuerdo
con la ley de Ohm el valor de R vendrá dado por:

Para medidas de alta precisión la disposición indicada anteriormente no es apropiada,

por cuanto que la lectura del medidor es la suma de la resistencia de los cables de
medida y la de la resistencia bajo prueba.
Para evitar este inconveniente, un óhmetro de precisión tiene cuatro terminales,
denominados contactos Kelvin. Dos terminales llevan la corriente constante desde el
medidor a la resistencia, mientras que los otros dos permiten la medida del voltaje
directamente entre terminales de la misma, con lo que la caída de tensión en los
conductores que aplican dicha corriente constante a la resistencia bajo prueba no afecta
a la exactitud de la medida.
El Óhmetro fue inventado por el físico alemán George Simon Alfred Ohm.

Instrumentos de Medición para Electrónica

A continuación te describimos brevemente los principales instrumentos de medición para

electrónica:

Galvanómetro: mide el cambio de una determinada magnitud,

como la intensidad de corriente o tensión (o voltaje). Se utiliza
en la construcción de Amperímetros y Voltímetros analógicos.

Amperímetro y pinza amperimétrica: miden la intensidad de

corriente eléctrica.

Óhmetro o puente de Wheatstone: miden la resistencia

eléctrica. Cuando la resistencia eléctrica es muy alta (sobre los
1 M-ohm) se utiliza un megóhmetro o medidor de aislamiento.

Voltímetro: mide la tensión.

Multímetro o polímetro: mide las tres magnitudes citadas

arriba, además de continuidad eléctrica y el valor B de los
transistores (tanto PNP como NPN).

Vatímetro: mide la potencia eléctrica. Está compuesto de un

amperímetro y un voltímetro. Dependiendo de la configuración
de conexión puede entregar distintas mediciones de potencia
eléctrica, como la potencia activa o la potencia reactiva.

Osciloscopio: miden el cambio de la corriente y el voltaje

respecto al tiempo.

Analizador lógico: prueba circuitos digitales.

Analizador de espectro: mide la energía espectral de las

señales.

Analizador vectorial de señales: como el analizador espectral

pero con más funciones de demodulación digital.

Electrómetro: mide la carga eléctrica.

Frecuencímetro o contador de frecuencia: mide la frecuencia.

1.Reflectómetro de dominio de tiempo (TDR): prueba la

integridad de cables largos.
2.Capacímetro: mide la capacidad eléctrica o capacitancia.
Contador eléctrico: mide la energía eléctrica. Al igual que
el vatímetro, puede configurarse para medir energía activa
(consumida) o energía reactiva.

Multímetros
El multímetro o polímetro es un instrumento que permite medir
diferentes magnitudes eléctricas. Así, en general, todos los
modelos permiten medir:
– Tensiones alternas y continuas
– Corrientes alternas y continuas
– Resistencias

Multímetro o colimetro: Un multímetro, también denominado polímetro1 o tester, es un

instrumento eléctrico portátil para medir directamente magnitudes eléctricas activas,
como corrientes y potenciales (tensiones), o pasivas, como resistencias, capacidades y
otras.
Las medidas pueden realizarse para corriente continua o alterna y en varios márgenes
de medida cada una. Los hay analógicos y posteriormente se han introducido
los digitales cuya función es la misma, con alguna variante añadida
El multímetro tiene un antecedente, denominado AVO, que ayudó a elaborar los
multímetros actuales tanto digitales como analógicos. Su invención vino de la mano de
Donald Macadie, un ingeniero de la British Post Office, a quien se le ocurrió la idea de
unificar tres aparatos en uno, el amperímetro, el voltímetro y el óhmetro (de ahí viene su
nombre, Multímetro AVO), que facilitó el trabajo a todas las personas que estudiaban
cualquier ámbito de la electrónica.

Tras su creación únicamente quedaba vender el proyecto a una empresa, cuyo nombre
era Automatic Coil Winder and Electrical Equipment Company (ACWEECO, fue fundada
probablemente en 1923),2 saliendo a la venta el mismo año. Este multímetro se creó
inicialmente para analizar circuitos en corriente continua y posteriormente se introdujeron
las medidas de corriente alterna. A pesar de ello muchas de sus características se han
visto inalteradas hasta su último modelo, denominado Modelo 8 y presentado en 1951.
Los modelos M7 y M8 incluían además medidas de capacidad y potencia. La empresa
ACWEECO cambió su nombre por el de AVO Limited, que continuó fabricando
instrumentos con la marca AVO. La compañía pasó por diferentes entidades y
actualmente se llama Megger Group Limited. En las dos fotografías que acompañan al
texto se pueden apreciar los modelos de AVO 7 y 8.

CIRCUITO MAGNETICO: Se denomina circuito magnético a un dispositivo en el cual

las líneas de fuerza del campo magnético se hallan canalizadas trazando un camino
cerrado. Para su fabricación se utilizan materiales ferromagnéticos, pues éstos tienen
una permeabilidad magnética mucho más alta que el aire o el espacio vacío y por tanto
el campo magnético tiende a confinarse dentro del material, llamado núcleo. El
llamado acero eléctrico es un material cuya permeabilidad magnética es
excepcionalmente alta y por tanto apropiado para la fabricación de núcleos.
Un circuito magnético sencillo es un anillo o toro hecho de material ferromagnético
envuelto por un arrollamiento por el cual circula una corriente eléctrica. Esta última crea
un flujo magnético en el anillo cuyo valor viene dado por:

Donde   es el flujo magnético,   es la fuerza magnetomotriz, definida

como el producto del número de espiras N por la corriente I ( ) y   es
la reluctancia, la cual se puede calcular por:

Donde   es la longitud del circuito, medida en metros,   representa

la permeabilidad magnética del material, medida en H/m (henrio/metro) y

el Área de la sección del circuito (sección del núcleo magnético, perpendicular al flujo),
en metros cuadrados.
Los circuitos magnéticos son importantes en electrotecnia, pues son la base teórica para
la construcción de transformadores, motores eléctricos, muchos interruptores
automáticos, relés, etc.
OSCILOSCOPIO:

Un osciloscopio es un instrumento de visualización electrónico para la representación

gráfica de señales eléctricas que pueden variar en el tiempo. Es muy usado
en electrónica de señales, frecuentemente junto a un analizador de espectro.
Presenta los valores de las señales eléctricas en forma de coordenadas en una pantalla,
en la que normalmente el eje x (horizontal) representa tiempos y el eje y (vertical)
representa tensiones. La imagen así obtenida se denomina oscilograma. Suelen incluir
otra entrada, llamada «eje THRASHER» o «Cilindro de Wehnelt» que controla la
luminosidad del haz, permitiendo resaltar o apagar algunos segmentos de la traza.
Los osciloscopios, clasificados según su funcionamiento interno; pueden ser
tanto analógicos como digitales, siendo el resultado mostrado idéntico en cualquiera de
los dos casos (en teoría)

CIRCUITO MAGNETICO:

Se denomina circuito magnético a un dispositivo en el cual las líneas de

fuerza del campo magnético se hallan canalizadas trazando un camino cerrado. Para su
fabricación se utilizan materiales ferromagnéticos, pues éstos tienen una permeabilidad
magnética mucho más alta que el aire o el espacio vacío y por tanto el campo magnético
tiende a confinarse dentro del material, llamado núcleo. El llamado acero eléctrico es un
material cuya permeabilidad magnética es excepcionalmente alta y por tanto apropiado
para la fabricación de núcleos.
Un circuito magnético sencillo es un anillo o toro hecho de material ferromagnético
envuelto por un arrollamiento por el cual circula una corriente eléctrica. Esta última crea
un flujo magnético en el anillo cuyo valor viene dado por:

Donde   es el flujo magnético,   es la fuerza magnetomotriz, definida

como el producto del número de espiras N por la corriente I ( ) y   es

la reluctancia, la cual se puede calcular por:
Donde   es la longitud del circuito, medida en metros,   representa

la permeabilidad magnética del material, medida en H/m (henrio/metro) y

el Área de la sección del circuito (sección del núcleo magnético, perpendicular al flujo),
en metros cuadrados.
Los circuitos magnéticos son importantes en electrotecnia, pues son la base teórica para
la construcción de transformadores, motores eléctricos, muchos interruptores
automáticos, relés, etc

HIATORIA DE MAGNETISMO:

Los fenómenos magnéticos fueron conocidos en la antigua Grecia. Se dice que por
primera vez se observaron en la ciudad de Magnesia del Meandro en Asia Menor, de ahí
el término magnetismo. Sabían que ciertas piedras atraían el hierro, y que los trozos de
hierro atraídos, atraían a su vez a otros. Estas se denominaron imanes naturales.
El primer filósofo que estudió el fenómeno del magnetismo fue Tales de Mileto,
filósofo griego que vivió entre 625 a. C. y 545 a. C.1 En China, la primera referencia a
este fenómeno se encuentra en un manuscrito del siglo IV a. C. titulado Libro del amo
del valle del diablo: «La magnetita atrae al hierro hacia sí o es atraída por este». 2 La
primera mención es sobre la atracción de una aguja que aparece en un trabajo realizado
entre los años 20 y 100 de nuestra era: «La magnetita atrae a la aguja».
El científico Shen Kua (1031-1095) escribió sobre la brújula de aguja magnética y mejoró
la precisión en la navegación empleando el concepto astronómico del norte absoluto.
Hacia el siglo XII los chinos ya habían desarrollado la técnica lo suficiente como para
utilizar la brújula para mejorar la navegación. Alexander Neckam fue el primer europeo
en conseguir desarrollar esta técnica en 1187.
Peter Peregrinus de Maricourt, fue un estudioso francés del siglo XIII que realizó
experimentos sobre magnetismo y escribió el primer tratado existente para las
propiedades de imanes. Su trabajo se destaca por la primera discusión detallada de
una brújula. El cosmógrafo español Martín Cortés de Albacar, formado en Zaragoza y en
la escuela de pilotos de Cádiz, descubrió y situó el polo
magnético en Groenlandia en 1551 para los navegantes españoles e ingleses (su libro
fue traducido y muy reimpreso en Inglaterra) facilitando así considerablemente la
navegación. Galileo Galilei y su amigo Francesco Sagredo se interesaron en el
magnetismo engastando un buen trozo de roca magnética de más de kilo y medio en un
bello artilugio de madera; la magnetita se disponía de tal manera que, a modo de imán,
atraía una bola de hierro de casi cuatro kilos de peso; pero la falta de aplicaciones
prácticas y económicas del invento desalentó más experimentación por parte de estos
destacados científicos italianos.3 En 1600 el médico y físico William Gilbert publicó en
Londres su obra De magnete, magneticisque corporibus, et de magno magnete tellure;
Physiologia noua, plurimis & argumentis, & experimentis demostrata ("Sobre el imán y
los cuerpos magnéticos y sobre el gran imán la Tierra"), que estableció las bases del
estudio profundo del magnetismo consignando las características y tipologías de los
imanes y realizando todo tipo de experimentos cuidadosamente descritos. Observó que
la máxima atracción ejercida por los imanes sobre los trozos de hierro se realizaba
siempre en las zonas llamadas "polos" del imán. Clasificó los materiales
en conductores y aislantes e ideó el primer electroscopio. Descubrió la imantación por
influencia y fue el primero en percibir que la imantación del hierro se pierde al calentarlo
al rojo. Estudió la inclinación de una aguja magnética concluyendo que la Tierra se
comporta como un gran imán.
El conocimiento del magnetismo se mantuvo limitado a los imanes hasta que
en 1820 Hans Christian Ørsted, profesor de la Universidad de Copenhague, descubrió
que un hilo conductor sobre el que circulaba una corriente ejercía una perturbación
magnética a su alrededor, que llegaba a poder mover una aguja magnética situada en
ese entorno.4 Muchos otros experimentos siguieron con André-Marie Ampère, Carl
Friedrich Gauss, Michael Faraday y otros que encontraron vínculos entre el magnetismo
y la electricidad. James Clerk Maxwell sintetizó y explicó estas observaciones en
sus ecuaciones de Maxwell. Unificó el magnetismo y la electricidad en un solo campo,
el electromagnetismo. En 1905, Einstein usó estas leyes para comprobar su teoría de
la relatividad especial,5 en el proceso mostró que la electricidad y el magnetismo estaban
fundamentalmente vinculadas.

MATERIAL MAGNETICO:

Los materiales magnéticos son aquellos que poseen naturalmente

propiedades de atracción o repulsión sobre otros materiales. ... Se les
reconoce con facilidad pues responden a la presencia de un imán (de hecho
sirven para construir imanes) o de un electroimán (un circuito eléctrico capaz
de generar campos magnéticos).

TIPOS DE MATERIALES MAGNETICOS:

La magnetizació n de un material depende del campo magnético

aplicado. Sin embargo, a diferencia de los dieléctricos, que
responden todos de la misma forma (aunque en mayor o menor
medida) a un campo eléctrico externo, los materiales responden de
diferente manera a los campos magnéticos. Por ello, pueden
clasificarse en distintos tipos:
Diamagnéticos
Son materiales (Hg, Ag, Pb,…) en los que aparece una
magnetizació n muy débil que va en sentido opuesto al campo
magnético aplicado. Esto provoca que sean repelidos por los
imanes (pero muy ligeramente)
Paramagnéticos
Son materiales (Al, Au, Mg,…) que cuando se les aplica un
campo magnético externo, aparece en ellos una
magnetizació n muy débil en el mismo sentido del campo
aplicado.
Ferromagnéticos
Son materiales metá licos (Fe, Co, Ni,…) que pueden presentar
una magnetizació n en ausencia de campo externo (imanes) y
 que responden a los campos externos con una elevada
imanació n adicional en el mismo sentido del campo aplicado.
Ferrimagnéticos o ferritas
Son ó xidos como la magnetita que presentan propiedades
magnéticas similares a los ferromagnéticos, aunque al
tratarse de ó xidos presentan una conductividad eléctrica
mucho menor que los ferromagnéticos, que son metales.

De estos cuatro tipos (a los que se pueden añ adir algunos má s,

como los superconductores) son los ferro- y ferri-magnéticos los
má s importantes por la magnitud de su imanació n. Estos
materiales son de amplio uso en imanes permanentes,
electroimanes, memorias magnéticas,…

HISTERESIS:

La histéresis es la tendencia de un material a conservar una de sus propiedades, en

ausencia del estímulo que la ha generado. Podemos encontrar diferentes
manifestaciones de este fenómeno. Por extensión se aplica a fenómenos que no
dependen sólo de las circunstancias actuales, sino también de cómo se ha llegado a
esas circunstancias.1

CORRIENTE DE FOUCAULT:

La corriente de Foucault (corriente parásita también conocida como "corrientes

torbellino o turbillonarias", o eddy current en inglés) es un
fenómeno eléctrico descubierto por el físico francés Léon Foucault en 1851. Se produce
cuando un conductor atraviesa un campo magnético variable, o viceversa. El movimiento
relativo causa una circulación de electrones, o corriente inducida dentro del conductor.
Estas corrientes circulares de Foucault crean electroimanes con campos magnéticos que
se oponen al efecto del campo magnético aplicado (ver Ley de Lenz). Cuanto más fuerte
sea el campo magnético aplicado, o mayor la conductividad del conductor, o mayor la
velocidad relativa de movimiento, mayores serán las corrientes de Foucault y los campos
opositores generados.
En los núcleos de bobinas y transformadores se generan tensiones inducidas debido a
las variaciones de flujo magnético a que se someten aquellos núcleos. Estas tensiones
inducidas son causa de que se produzcan corrientes parásitas en el núcleo (llamadas
corrientes de Foucault), que no son óptimas para la buena eficiencia eléctrica de este.
Las corrientes de Foucault crean pérdidas de energía a través del efecto Joule. Más
concretamente, dichas corrientes transforman formas útiles de energía, como la cinética,
en calor no deseado, por lo que generalmente es un efecto inútil, cuando no perjudicial.
A su vez disminuyen la eficiencia de muchos dispositivos que usan campos magnéticos
variables, como los transformadores de núcleo de hierro y los motores eléctricos. Estas
pérdidas se pueden minimizar considerablemente.
En alta frecuencia: utilizando núcleos con materiales magnéticos que tengan baja
conductividad eléctrica (como por ejemplo ferrita)
En baja frecuencia: utilizando delgadas hojas de acero eléctrico, apiladas pero
separadas entre sí mediante un barniz aislante u oxidadas tal que queden mutuamente
aisladas eléctricamente. Los electrones no pueden atravesar la capa aislante entre los
laminados y, por lo tanto, no pueden circular en arcos abiertos. Se acumulan cargas en
los extremos del laminado, en un proceso análogo al efecto Hall, produciendo campos
eléctricos que se oponen a una mayor acumulación de cargas y a su vez eliminando las
corrientes de Foucault. Cuanto más corta sea la distancia entre laminados adyacentes
(por ejemplo, cuanto mayor sea el número de laminados por unidad de área,
perpendicular al campo aplicado), mayor será la eliminación de las corrientes de
Foucault y, por lo tanto, menor el calentamiento del núcleo.
