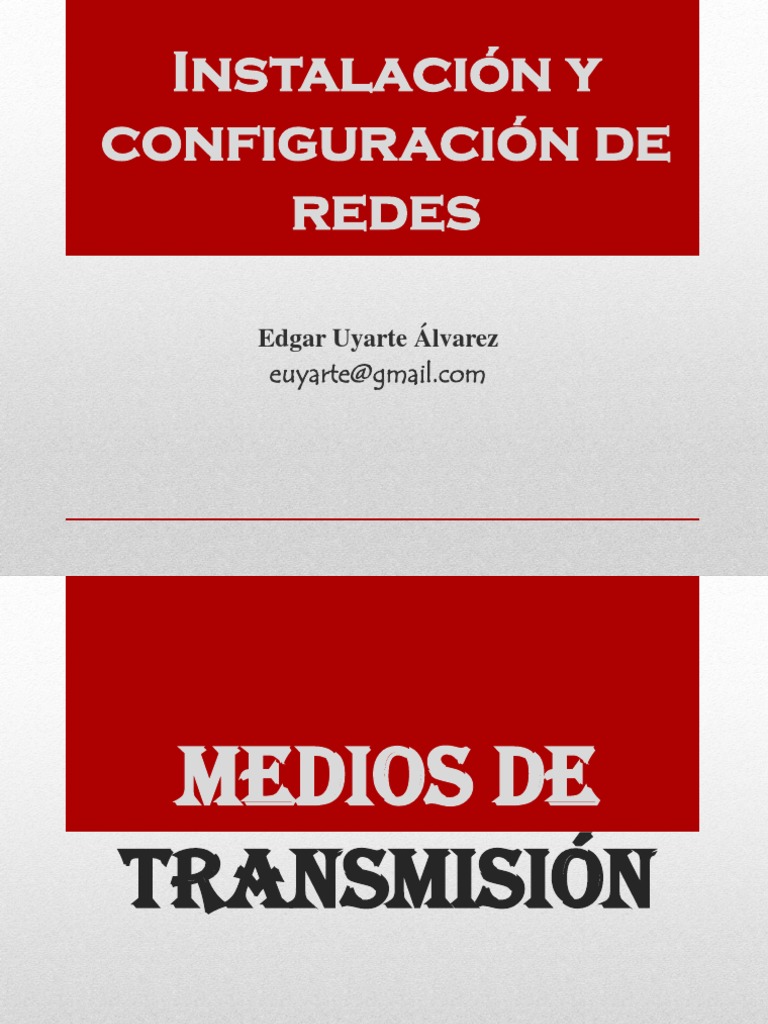

Instalación y

configuración de
redes

Edgar Uyarte Álvarez

euyarte@gmail.com
 Medios de
transmisión
• MEDIOS Ó CANALES DE TRANSMISIÓN GUIADOS
• Shield twisted pair. Par trenzado blindado (STP)
• Screened twisted pair. Par trenzado apantallado (SCTP Ó FTP)
• Unshield twisted pair. Par trenzado sin blindaje. (UTP)
• Cable coaxial
• Fibra óptica
• MEDIOS Ó CANALES DE TRANSMISIÓN NO GUIADOS
• Redes satelitales
• Tecnología inalámbrica óptica de espacio libre – FSO
• Microondas
• Bluetooth

Medios de Networking
 CANALES DE TRANSMISIÓN GUIADOS
• Conectan un sin numero de computadores dentro de una red
transportando datos a largas distancias pero con ciertas
limitaciones, una de ellas, la distancia. Existen por demás,
elementos externos en todo sistema de comunicación que
perturban la buena transmisión de datos, conocido como ruido.

• Se debe seleccionar el mejor medio de transmisión guiado, al

momento de implementar un diseño de red.

• Al seleccionar un medio de transmisión se hace necesario

evaluar el ancho de banda máximo de este medio, debido a que a
mayor ancho de banda mayor será el promedio de datos que
puedan viajar por la red.
 Par trenzado blindado
(Shield twisted pair, STP)
• Medio muy popular para redes de área local

• Combina las técnicas de blindaje, cancelación y el trenzado

de cables.

• Posee un doble apantallamiento; que consiste en un papel

metálico que envuelve a cada uno de los cuatro pares de
hilos trenzados y otro, que envuelve a los cuatro pares de
hilos, dando lugar a un apantallamiento redundante tanto
para cada par de hilos como para los cuatro pares.
 Par trenzado blindado
(Shield twisted pair, STP)

• Reduce el ruido eléctrico del cable tanto en su interior como fuera de el.

• Poseen mayor apantallamiento, brindando protección ante toda clase de

interferencias externas

• Es más difícil de conectorizar que otros medios como el cable de par

trenzado sin blindaje (UTP).

• Trabaja para velocidades de 10Mbps, 100Mbps, 1000Mbps

• Su longitud máxima de transmisión es de 100 metros, sin el uso de

ningún repetidor.
 Par trenzado blindado
(Shield twisted pair, STP)
 Par trenzado blindado
(Shield twisted pair, STP)
 Par trenzado apantallado
(Screened twisted pair, SCTP Ó FTP)

• Variación del cable STP pero con un solo apantallado.

• Soporta la misma distancia de 100 metros.

• STP y FTP los materiales metálicos que protegen a los hilos de

cobre deben estar conectados a tierra en ambos extremos, de lo
contrario, ellos se vuelven suceptibles a problemas de ruido.

• El uso de aislamiento adicional incrementa el costo, peso y

tamaño del cable,
 Par trenzado apantallado
(Screened twisted pair, SCTP Ó FTP)
 Unshield twisted pair. Par trenzado sin
blindaje. (UTP)
• Esta compuesto por cuatro pares de hilos de cobre, cada uno cubierto por un
material aislante.

• Protegidos por una chaqueta de material PVC (PoliCloruro de Vinilo).

• Es un medio sumamente versátil utilizado en cableado para datos y voz.

• Al igual que los cables STP y FTP, el UTP soporta una distancia máxima de
transmisión de hasta 100 sin el uso de repetidores y velocidades de hasta 1 gbps.

• Es de fácil instalación y económica en comparación con demás tipos de medios.

• Utiliza el efecto de cancelación que provee el trenzado de los hilos de cobre, como
técnica para limitar la degradación de la señal causadas por las Interferencias
electromagnéticas (EMI) e Interferencias de radiofrecuencias.
Unshield twisted pair. Par trenzado sin
blindaje. (UTP)
Unshield twisted pair. Par trenzado sin
blindaje. (UTP)
Unshield twisted pair. Par trenzado sin
blindaje. (UTP)
Unshield twisted pair. Par trenzado sin
blindaje. (UTP)
Unshield twisted pair. Par trenzado sin
blindaje. (UTP)
Analizador de Cable
• http://www.youtube.com/watch?v=0Y5FYcvxP60

VIDEO
 Cable coaxial

Entre los cables coaxiales se encuentran:

• Coaxial banda base (THIN)

• Coaxial banda ancha (THIC)

Cable coaxial
 Fibra óptica
• Es uno de los medios de transmisión, que ha crecido en la última década
por su inmunidad a las interferencias, por su gran ancho de banda y
las largas distancias que puede cubrir.

• Se envían pulsos de luz que representan los datos a transmitir y sus

componentes generalmente son el vidrio ó sílice fundido.

• Se encuentra rodeada por capas de un material protector llamado kevlar,

posee un revestimiento exterior que protege a todo el cable y un núcleo
que es la parte que guía la luz, el cual posee un índice de refracción alto,
recubierto por un material con menor índice de refracción que también
puede ser vidrio o plástico, permitiendo así, que la luz choque y forme
lo que es conocido como tubo de luz (proceso de reflexión interna total)
Fibra óptica
Fibra óptica
Comparación entre fibra multimodo y
fibra monomodo
Conectores de Fibra Óptica

Monomodo

Multimodo
MECANISMOS DE CONSTRUCCIÓN

• Loose buffer

• Tigth buffer
• http://www.youtube.com/watch?v=EmTUwZ5cTao

VIDEO - FIBRA
A.PatchCord 1.Equipo de red
B.PatchPanel 2.Cableado Horizontal
C.Toma de usuario 3.Area de Trabajo
D.PatchCord
 MEDIOS Ó CANALES DE
TRANSMISIÓN NO GUIADOS

Los medios no guiados, son utilizados en

el aire radiando energía desde una antena y
luego son recibidas por otra.

Existen configuraciones para dicha

emisión y recepción de esta energía.
 Redes Satelitales
Son redes que hacen uso de satélites artificiales, que giran
constantemente alrededor de la tierra como medios de
transmisión. Ellos, funcionan a través de un has de luz que cubre
una parte de la tierra debajo de él. Según la altura de los satélites
que se encuentran con respecto a la tierra, pueden ser:

• Satélites de Orbita Baja (LEO)

• Satélites de Orbita Media (MEO)
• Satélites de Orbita Geoestacionaria (GEO)
Redes Satelitales
Televisión Satelital
 Tecnología inalámbrica óptica
de espacio libre - FSO

• Esta tecnología no es más que una tecnología de línea de vista, que utiliza rayos láser o
infrarrojos para proveer conexiones de ancho de banda típicas de los enlaces ópticos.

• Actualmente, los sistemas ópticos de espacio libre son capaces de transmitir, voz e
imágenes a través del aire, a más de 2.5Gbps, permitiendo estas conexiones sin el uso
de la fibra óptica y sin pagar altos montos por reservar un espacio licenciado para
transmisiones en el espectro electromagnético.

• Esta tecnología requiere solo la luz, la cual puede ser obtenida de un LED ó un
LASER.

• El uso del láser es similar a su uso en las transmisiones usando cable de fibra óptica, la
única diferencia es el medio.

• La luz puede viajar a través del aire tan rápido como puede hacerlo a través del vidrio,
por eso es merecida la clasificación de sistema óptico de espacio libre, como
comunicación óptica a la velocidad de la luz.
Funcionamiento de los sistemas
opticos de espacio libre.

Esta tecnología es relativamente simple.

Esta basada en la conexión entre dos unidades ópticas, cada una de las
cuales consiste en un tranceptor, el cual es un transmisor y recetor láser,
lo que las hará capaces de proveer bidireccionalidad de conexión, es
decir, conectividad full duplex.

El lente de la unidad receptora, conecta vía fibra óptica a un receptor de

luz que recibe la información

Los sistema ópticos de espacio libre pueden funcionar a través de

distancias de varios kilómetros, siempre y cuando haya línea de vista
entre el origen y el destino del haz de luz y potencia suficiente para
transmitir la señal.
Tecnología inalámbrica
óptica de espacio libre - FSO
 Microondas
• El sistema de microondas, provee conectividad entre dos locaciones
con línea de vista (LOS), trabaja sobre las frecuencias de 12 Ghz, 18
y 23 Ghz, comprendida por una antena y unidad interna y externa de
RF.

• Tecnología capaz de emitir señales analógicas y digitales.

• Las licencias de operación para microondas son reguladas por cada

país, el mismo debe asegurarse de que ambos enlaces no causen
interferencias a los enlaces ya existentes. Para este sistema, el clima
y el terreno son los mayores factores a considerar antes de
implementar una instalación de este tipo.
Microondas
Microondas
 Bluetooth
• Corresponde a la norma IEEE 802.15, que define un estándar global de
comunicación inalámbrica.

• Posibilita la transmisión de voz y datos entre diferentes equipos mediante un

enlace por radiofrecuencia.

• Esta tecnología hace uso del espacio de frecuencia 2,45 Ghz llamada banda
ISM (médico-científica internacional), con rangos que van de los 2.400 Mhz
a los 2.500 Mhz.

• Principales objetivos que se pretenden conseguir con esta norma son:

• Facilitar las comunicaciones entre equipos móviles y fijos.

• Eliminar cables y conectores entre éstos.
• Ofrecer la posibilidad de crear pequeñas redes inalámbricas y facilitar la
sincronización de datos entre equipos personales.
Bluetooth
IEEE 802.11ac El estándar consiste en mejorar las tasas de transferencia
hasta 1.3 Gbit/s dentro de la banda de 5 GHz.
