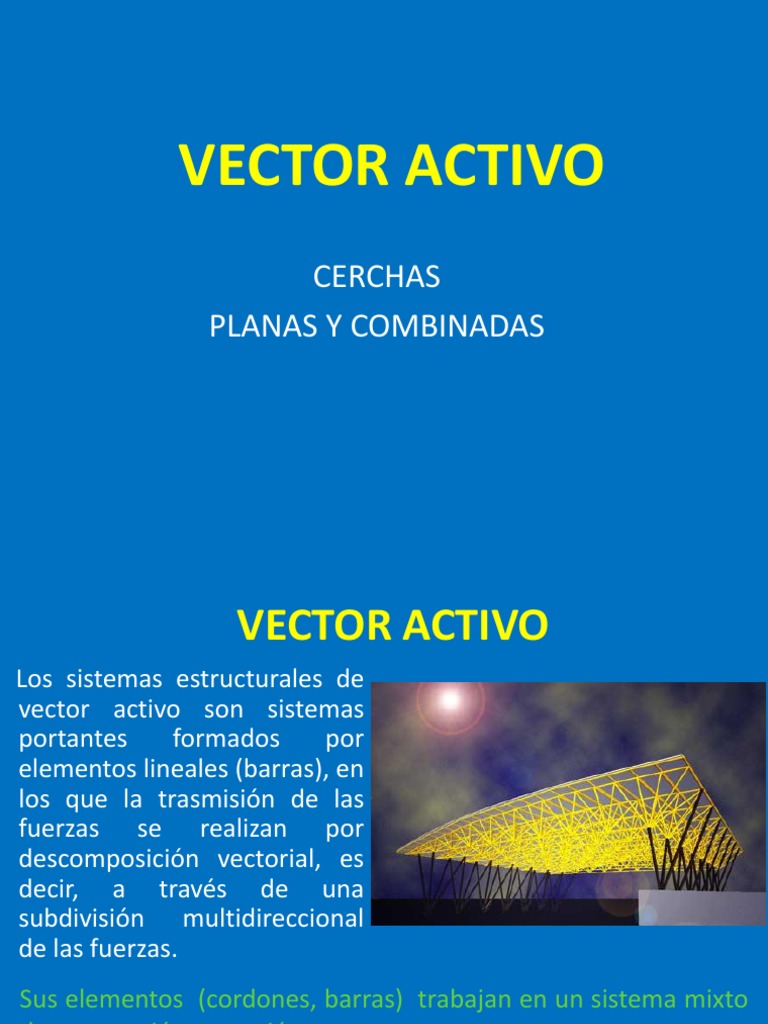

VECTOR ACTIVO

CERCHAS
PLANAS Y COMBINADAS
 VECTOR ACTIVO
Los sistemas estructurales de
vector activo son sistemas
portantes formados por
elementos lineales (barras), en
los que la trasmisión de las
fuerzas se realizan por
descomposición vectorial, es
decir, a través de una
subdivisión multidireccional
de las fuerzas.
Sus elementos (cordones, barras) trabajan en un sistema mixto
de compresión y tracción.
Las características principales son : Triangulación y unión
mediante nudos
Las estructuras de vector activo, presentan
grandes ventajas como estructuras verticales
para edificios de gran altura. Proyectados
adecuadamente, pueden combinar las
funciones estáticas de agrupamiento de
cargas lineal, trasmisión directa de las cargas
y rigidización lateral frente al viento.

En este sistema se cambia la dirección de las

fuerzas dividiendo las cargas en diferentes
direcciones a través de dos o mas barras y las
equilibran mediante las correspondientes
reacciones vectoriales.
CERCHAS PLANAS

Barras

Cordón inferior

Columna

Compresión
Tensión

Cimentación

Luz
 CERCHAS
Las cerchas tienen gran versatilidad en su uso, pues permiten una
gran flexibilidad para adaptarse a las necesidades de un problema
particular, se las puede hacer en madera o en metal (acero).

Es una forma estructural

relativamente reciente, atribuida
a Palladio (siglo XVI), pero usada
ampliamente en puentes de acero
solo a partir del siglo XVIII.
Permite soportar grandes cargas
transversales, como en la acción
de viga, pero con deflexiones y
cantidad de material mucho
menores.
Se utilizan principalmente en construcciones con luces
grandes, como techos de bodegas, almacenes, iglesias y en
general edificaciones con grandes espacios en su interior..
TIPOS DE CERCHAS
Cercha Polonceau sencilla: Esta es recomendable para luces
pequeñas (hasta unos 15 m de luz).

Cercha Polonceau compuesta: Es recomendable para luces

mayores
Cercha Howe: Se forman
disponiendo montajes en
distancias iguales y con
diagonales que, prolongadas, se
cortan por encima de la cercha.
También se llama Cercha Belga a
la que tiene todas las barras de
alma inclinada. En estas las
diagonales trabajan a la tracción y
los montantes a la compresión.
Cercha Belga o Pratt: Se forma con montantes a distancias iguales y
con diagonales que, prolongadas, se cortan por encima de la cercha.
Cerchas tipo tijera
Cercha de Diente de Sierra: Se utiliza cuando hay la necesidad de
luz natural
Las cerchas también se usan en puentes, aunque para
este tipo de estructuras los puentes atirantados,
colgantes (cables), los puentes en vigas de alma llena
(ya sea vigas armadas soldadas) y los puentes en
concreto pres-forzado
Su construcción o ensamble se lleva a cabo uniendo elementos
rectos, que primordialmente trabajan a esfuerzos axiales, en unos
puntos que llamamos nudos y conformando una geometría tal que
el sistema se comporta establemente cuando recibe cargas
aplicadas directamente en estos nudos.
En las cerchas utilizadas para
techos se busca que su
geometría conforme o supla la
forma del techo. Por lo general
el cordón superior conforma las
pendientes del techo y el
inferior es un tensor horizontal.
En techos con luces grandes se obliga a tener una cercha muy alta
en el centro, en ese caso se puede también hacer la cuerda inferior
inclinada.

Es conveniente un ángulo de 45⁰ a 60⁰ respecto a la dirección de la

carga; así se consigue un cambio de dirección eficaz con fuerzas
vectoriales relativamente pequeñas.

El cambio de dirección de las cargas mediante elementos vectoriales

no debe efectuarse en un solo plano y la transmisión de esfuerzos no
debe realizarse en un solo eje.
Para puentes se trata de brindar un apoyo plano al tablero del puente,
ya sea en la parte superior de la cercha o en la inferior.
Si el tablero va apoyado en la parte inferior de las cerchas, entonces
los elementos verticales trabajan a tensión.
Si el tablero está apoyado en la parte superior los
elementos verticales trabajan a compresión.
 CONEXIONES
REMACHES: El remache es una pieza de acero dúctil de sección
transversal circular forjado en el sitio para unir entre si varias piezas
de acero. La cabeza del remache es especial se denomina cabeza
manufacturada y se instala mediante remachadora que forma otra
cabeza.
Tornillos: Esta pieza de metal tiene una cabeza formada y un
vástago o fuste recostado en el extremo para recibir una tuerca,
los tornillos deben apretarse hasta que hayan en ellos una tensión
determinada por tablas para su correcto desempeño.
Soldadura: Es un proceso para unir partes metálicas
mediante el calentamiento para alcanzar un estado
plástico, con o sin el apoyo de un material de refuerzo.

La soldadura permite una gran variedad de conexiones

cosa que no se puede hacer con remaches o tornillos.
Debido a la mayor resistencia del metal de aportación las
conexiones soldadas permiten una gran resistencia a la
fatiga.
CERCHAS PLANAS
SISTEMAS DE CORDON INTERIOR

SISTEMAS DE CORDON SUPERIOR

COLISEO ADRIANA BENITEZ
SISTEMAS DE DOS CORDONES

SISITEMAS SOBREELEVADOS
CERCHAS PLANAS COMBINADAS
Cumbrera

Barras

Cimentación

Luz
CERCHAS PLANAS COMBINADAS
SISTEMAS LINEALES
SISTEMAS PLEGADOS

SISTEMAS CRUZADOS
 PARTES DE UNA CUBIERTA

Cada plano que forma una cubierta se denomina faldón. Las aristas que separan cada
faldón se llaman lima, que pueden ser limahoya (en la parte cóncava), limatesa (en la
parte convexa) o lima de quiebro (entre paños con diferente inclinación). La lima
superior de coronación se llama cumbrera o caballete. Los extremos inferiores que
sobresalen de la fachada se llaman alero.
Los elementos que
pueden aparecer en una
cubierta, para iluminar y
ventilar el interior son
llamados en general
lucernarios. En cubiertas
inclinadas tradicionales,
pueden recibir los
siguientes nombres: la
beata, el gablete, el lucero
o la montera.
BOMOBONA
CHEVROLET
MERCADO DOS PUENTES
MAQUETAS
CERCHAS PLANAS Y CERCHAS PLANAS COMBINADAS
ESTRUCTURAS CON CABLES
CERCHAS CURVAS
MALLAS ESPACIALES
ESTRUCTURAS EN ARCO
ESTRUCTURAS EN LAMINA
