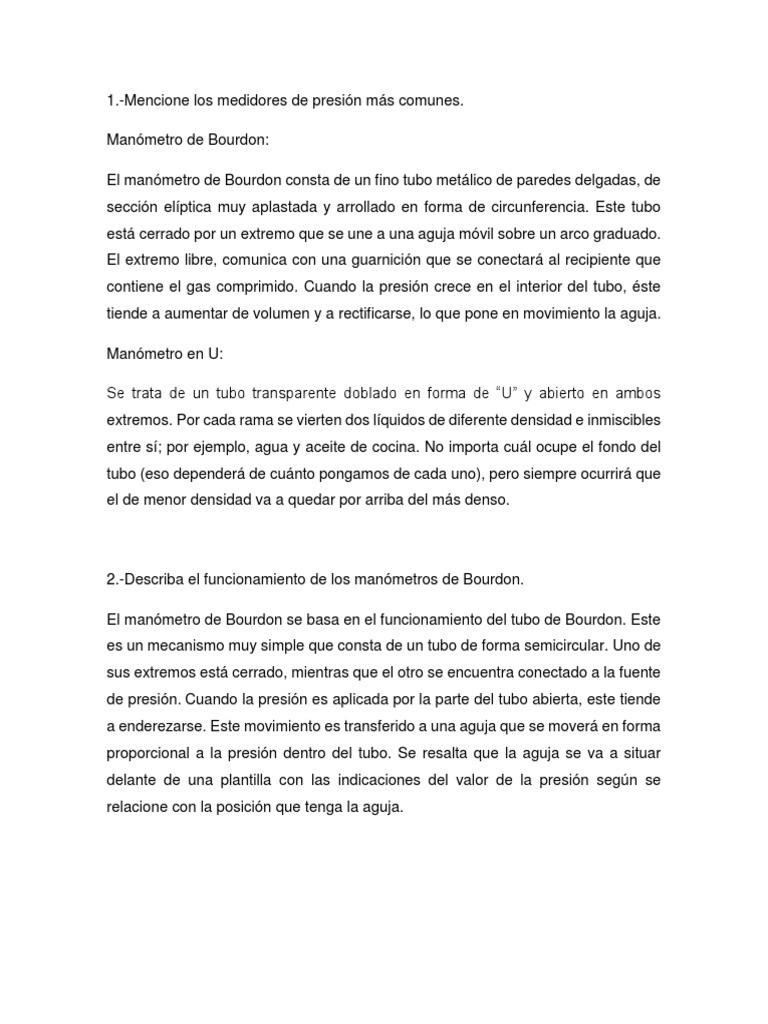

1.-Mencione los medidores de presión más comunes.

Manómetro de Bourdon:

El manómetro de Bourdon consta de un fino tubo metálico de paredes delgadas, de

sección elíptica muy aplastada y arrollado en forma de circunferencia. Este tubo
está cerrado por un extremo que se une a una aguja móvil sobre un arco graduado.
El extremo libre, comunica con una guarnición que se conectará al recipiente que
contiene el gas comprimido. Cuando la presión crece en el interior del tubo, éste
tiende a aumentar de volumen y a rectificarse, lo que pone en movimiento la aguja.

Manómetro en U:

Se trata de un tubo transparente doblado en forma de “U” y abierto en ambos

extremos. Por cada rama se vierten dos líquidos de diferente densidad e inmiscibles
entre sí; por ejemplo, agua y aceite de cocina. No importa cuál ocupe el fondo del
tubo (eso dependerá de cuánto pongamos de cada uno), pero siempre ocurrirá que
el de menor densidad va a quedar por arriba del más denso.

2.-Describa el funcionamiento de los manómetros de Bourdon.

El manómetro de Bourdon se basa en el funcionamiento del tubo de Bourdon. Este

es un mecanismo muy simple que consta de un tubo de forma semicircular. Uno de
sus extremos está cerrado, mientras que el otro se encuentra conectado a la fuente
de presión. Cuando la presión es aplicada por la parte del tubo abierta, este tiende
a enderezarse. Este movimiento es transferido a una aguja que se moverá en forma
proporcional a la presión dentro del tubo. Se resalta que la aguja se va a situar
delante de una plantilla con las indicaciones del valor de la presión según se
relacione con la posición que tenga la aguja.
3.-Describa el funcionamiento de los manómetros de columna y clasifíquelos.

Columna en U: Sin lugar a dudas la columna de líquido de tipo U esla configuración

más popular para la medición de presión, tanto con mercurio, agua y aceites. Si la
columna de fluido en el nivel superior está abierta a la atmósfera (p2 = presión
atmosférica) tendremos que p1 es una presión relativa; si la columna es sometida a
vacío (p2 = cero absoluto) (solo con mercurio) entonces p1 es una presión absoluta
y la columna U se convierte en un barómetro.

Cisterna: Fluido manométrico normalmente mercurio y agua con alcances de 150 a

3 000 mm de altura utilizando reglas con división mínima de 1 mm a 0,1 mm, se
utiliza para la medición de presión relativa y negativa. Las columnas de tipo cisterna
requieren que la regla esta compensada para corregir la fracción de altura que se
mueve la columna en la cisterna con respecto a la posición inicial y que no es posible
reajustar cuando la cisterna es opaca.
Barómetro: El barómetro de mercurio consiste de un tubo largo de vidrio, cerrado
en un extremo, evacuado y lleno de mercurio. Existen básicamente dos tipos de
barómetros de mercurio, el tipo Kew y el tipo Fortín, en el tipo Kew se requiere de
llenar el tubo con una cantidad exacta de mercurio, dado que es posible observar
solamente el menisco en la columna de medición, mientras que el menisco en la
cisterna queda oculto, lo cual inhabilita el ajuste del barómetro por diferencias en la
cantidad de mercurio. En el barómetro de tipo Fortín es posible ajustar el nivel del
mercurio en el menisco inferior a través de la cisterna que es transparente, el
barómetro de mercurio de tipo Fortín es los más exactos y difundidos de ambos
tipos. El barómetro es un altímetro, a medida que se va ascendiendo en altitud, la
presión atmosférica va disminuyendo. Los barómetros de mercurio miden la presión
atmosférica local, no la informada al nivel del mar conocido como presión
barométrica que oscila alrededor de los 1 013,25 hPa (760 mmHg) y que es utilizada
para la calibración de altímetros y en las estaciones meteorológicas para la
predicción del clima. Para conocer la presión barométrica se requiere aplicar una
corrección C Altitud a la presión atmosférica local en función de la altitud
Geopotencial.
P Barométrica = P Atmosférica + C Altitud

Inclinada: Se utilizan con aceite con densidad relativa menor al agua (<1) para
aumentar la sensibilidad de la Medición en alcances de 25 a 100 mm y división
mínima hasta de 1 mm. En el ámbito industrial se les conoce como manómetros de
tiro [5], dado que son utilizados para medir la presión del suministro de aire de
combustión a las calderas que arrastra los gases quemados hacia el exterior a
través de la chimenea. Cuentan con un nivel, con el propósito de ajustar el ángulo
de inclinación (a), para el cual fue diseñada la columna.
4.-Mencione diferentes unidades de presión y sus conversiones.

Las unidades de presión expresan una unidad de fuerza sobre unidad de área. Las
más usadas son Kg/cm2, psi (lbf/pulg2), Pascal (N/m2), bar, atmósfera, Torr (mm
de columna de Hg).

5.- Escriba y defina cada uno de los términos de la ecuación de presión hidrostática.

Ecuación fundamental de la hidrostática

La presión hidrostática es la presión que se ejerce en el interior de un líquido, como

consecuencia de su propio peso.

La presión hidrostática (p) que soporta un punto de un líquido es directamente

proporcional al valor de la gravedad (g), a la densidad (d) del líquido y a la
profundidad (h) a la que se encuentra.

ρ=d·g·h

Cualquier punto de un líquido soporta una presión que depende de la altura de la

columna de líquido que queda por encima.
6.-Un manómetro de depósito se coloca inclinado como se muestra en la figura 4
en el cual el fluido manométrico es agua.

a) ¿Qué ventajas tiene este manómetro comparado con el manómetro de depósito

vertical?

El ángulo inclinado del manómetro proporciona muchas ventajas. Una pequeña o

baja cantidad de presión contra el manómetro inclinado producirá un gran
movimiento del líquido relativo a las graduaciones del tubo. Como resultado, la
escala de graduación puede ser muy precisa, hasta una centésima de pulgada.
Además, el diseño simple del manómetro inclinado lo hace una herramienta barata
pero precisa para medir la presión de gas. Otras herramientas de manómetros,
como el tipo en U, no pueden registrar cantidades de baja presión. El manómetro
inclinado es esencial para retener los niveles de presión más precisos para las
aplicaciones industriales de gas. Un sistema industrial de gas a baja presión puede
usarse para calentar o enfriar procesos de fabricación. Un pequeño bloqueo dentro
del sistema de gas puede detectarse y corregirse con un manómetro inclinado.
Otros tipos de manómetros pueden no registrar el pequeño bloqueo hasta que el
sistema de gas se tape completamente, garantizando una posible reparación
costosa.

b) ¿Cuál es la diferencia de presión si el manómetro indica 20 cm?

7.- ¿Cómo graduaría teóricamente un manómetro de columna de tipo U con las

siguientes condiciones?

a) Agua como fluido manométrico

b) Aire como fluido manométrico

c) Longitud de 8 in
d) Temperatura ambiente

La presión ejercida en el lado de alta presión, produce el movimiento del líquido

dentro del tubo, lo que se traduce en una diferencia de nivel marcado como h. Esta
altura h, dependerá de la presión y de la densidad del líquido en el tubo, como la
densidad se conoce, puede elaborarse una escala graduada en la superficie que
está detrás del tubo U, o en el tubo mismo, calibrada ya en unidades de presión.

De este tipo de manómetro surgieron las unidades donde la presión se caracteriza

por una unidad de longitud (el valor de h) seguido de la naturaleza del líquido
utilizado, por ejemplo, pulgadas de agua, milímetros de mercurio etc.

Estos manómetros pueden medir también presiones menores que la atmosférica

(vacío), la diferencia radica en que la columna de líquido ascenderá en el lado de
baja presión

8.- ¿Cómo graduaría teóricamente un manómetro de columna de tipo U con dos

fluidos manométricos con las siguientes condiciones?

a) Hg como fluido manométrico 1

b) agua como fluido manométrico 2

c) Aire como fluido de proceso

d) longitud fe 8 in

Medir las dos diferentes presiones que se obtienen con los diferentes fluidos
tomando en cuenta las diferentes alturas que estos marquen para poder aplicar la
siguiente ecuación:
