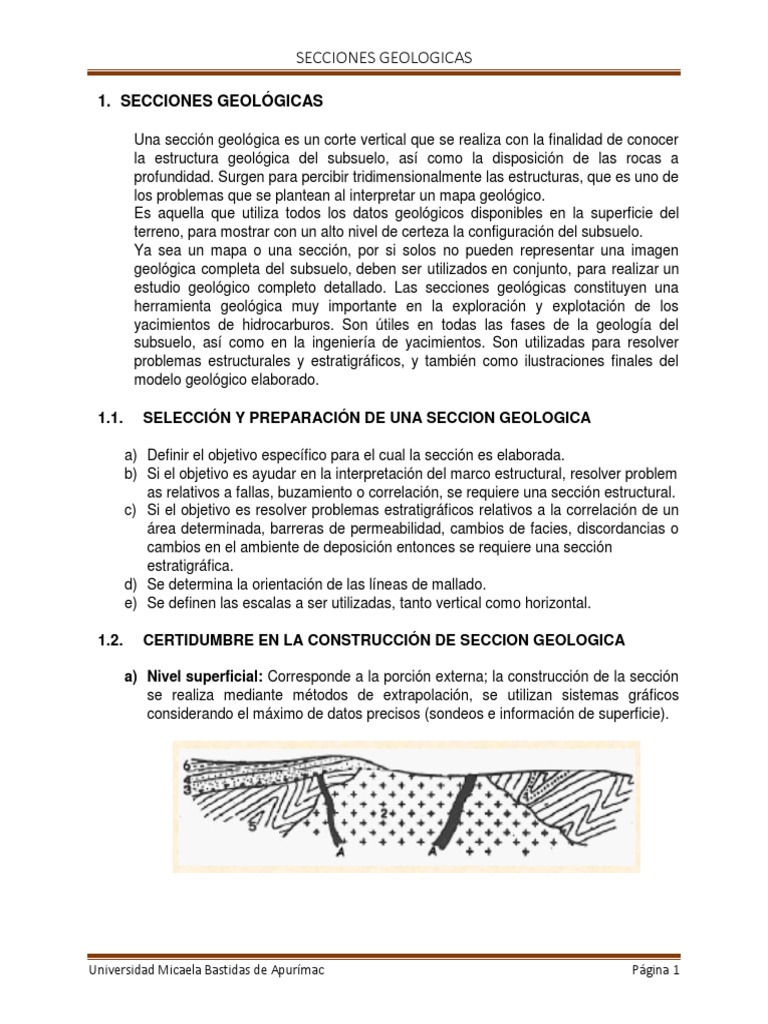

SECCIONES GEOLOGICAS

1. SECCIONES GEOLÓGICAS

Una sección geológica es un corte vertical que se realiza con la finalidad de conocer
la estructura geológica del subsuelo, así como la disposición de las rocas a
profundidad. Surgen para percibir tridimensionalmente las estructuras, que es uno de
los problemas que se plantean al interpretar un mapa geológico.
Es aquella que utiliza todos los datos geológicos disponibles en la superficie del
terreno, para mostrar con un alto nivel de certeza la configuración del subsuelo.
Ya sea un mapa o una sección, por si solos no pueden representar una imagen
geológica completa del subsuelo, deben ser utilizados en conjunto, para realizar un
estudio geológico completo detallado. Las secciones geológicas constituyen una
herramienta geológica muy importante en la exploración y explotación de los
yacimientos de hidrocarburos. Son útiles en todas las fases de la geología del
subsuelo, así como en la ingeniería de yacimientos. Son utilizadas para resolver
problemas estructurales y estratigráficos, y también como ilustraciones finales del
modelo geológico elaborado.

1.1. SELECCIÓN Y PREPARACIÓN DE UNA SECCION GEOLOGICA

a) Definir el objetivo específico para el cual la sección es elaborada.

b) Si el objetivo es ayudar en la interpretación del marco estructural, resolver problem
as relativos a fallas, buzamiento o correlación, se requiere una sección estructural.
c) Si el objetivo es resolver problemas estratigráficos relativos a la correlación de un
área determinada, barreras de permeabilidad, cambios de facies, discordancias o
cambios en el ambiente de deposición entonces se requiere una sección
estratigráfica.
d) Se determina la orientación de las líneas de mallado.
e) Se definen las escalas a ser utilizadas, tanto vertical como horizontal.

1.2. CERTIDUMBRE EN LA CONSTRUCCIÓN DE SECCION GEOLOGICA

a) Nivel superficial: Corresponde a la porción externa; la construcción de la sección

se realiza mediante métodos de extrapolación, se utilizan sistemas gráficos
considerando el máximo de datos precisos (sondeos e información de superficie).

Universidad Micaela Bastidas de Apurímac Página 1

 SECCIONES GEOLOGICAS

b) Nivel de extrapolación interpretativa: Región próxima a la superficie topográfica.

Existen menos datos concretos (métodos geofísicos). Se conjugan sistemas de
reconstrucción gráfica con modelos interpretativos.

c) Nivel de interpretación conceptual: Abarca la zona profunda y muy profunda. Los

datos concretos son inexistentes. Se deducen de modelos teóricos de continuidad
y estilo.

1.3. CONSTRUCCIÓN DE UNA SECCION GEOLOGICA

La construcción de un corte geológico implica realizar un perfil topográfico, dibujar

sobre ese perfil los datos geológicos que se observan sobre el mapa a lo largo de la
sección considerada: tipos de rocas, buzamiento, potencia o espesor de la capa,
tipos de contactos, estructuras tectónicas y muy importante la información que aporte
los sondeos geo exploratorios, datos de blastholes, muestras de canales, etc.
Al analizar un mapa geológico, el usuario puede localizar áreas de interés o áreas
cuyas relaciones geométricas no sean claras.
Para comprender el problema se elige una o varias secciones geológicas, de
preferencia perpendiculares a la estructura.
La construcción de una sección geológica se realiza en dos etapas principales:
 El dibujo del perfil topográfico.
 La interpretación de la sección con base en la información estratigráfica,
estructural y geomorfológica expuesta en el entorno de la línea de sección.
La profundidad de la reconstrucción varía de acuerdo con la densidad de la
información, el espesor de las unidades involucradas, las características
geométricas de las estructuras la información de pozos y la información geofísica.

Universidad Micaela Bastidas de Apurímac Página 2

 SECCIONES GEOLOGICAS

1.3.1. CONSTRUCCIÓN DE UN CORTE GEOLÓGICO

La construcción de un corte geológico implica interpretar la disposición de las rocas,

tanto en profundidad, como sobre la superficie topográfica. Consiste en interpolar
todos los datos disponibles, de superficie y de subsuelo, con el objetivo de construir
un modelo geológico coherente. Por esta razón, la construcción de los cortes
geológicos requiere aplicar todo el conocimiento de las características geológicas de
la región, interpretado en el marco de los conocimientos teóricos del momento.
Los datos de superficie se obtienen directamente sobre el terreno (dirección y
buzamiento de los estratos o de otras estructuras, tipos de contactos, potencia de
las unidades estratigráficas, relaciones laterales entre estas, etc.) (Figura 1) o se
extraen de un mapa geológico efectuado previamente (formación geológica o unidad
cartográfica, tipo de roca, ángulo de intersección con la superficie topográfica, datos
puntuales).

Figura 1: A partir de las observaciones en

superficie se pueden construir cortes
geológicos por extrapolación directa de
éstas. Con frecuencia, la interpretación
geológica del paisaje proporciona
suficiente información para construir un
corte geológico, especialmente en los
desfiladeros. La figura muestra la
extensión en el subsuelo y por encima de
la superficie topográfica de un nivel calizo
y de las rocas que afloran por debajo y por
encima de éste. El alcance en profundidad
es relativamente limitado.

Sin duda, la calidad y la precisión de un corte geológico están directamente unidas

a una buena cartografía geológica de base que permita deducir la disposición
tridimensional de las rocas, las relaciones temporales entre ellas y la geometría y la
edad de las estructuras que las afectan. El mapa geológico permite conocer y
delimitar las áreas caracterizadas por el mismo tipo de estructuras, lo que se
denomina el "estilo estructural" (figura 2).

Figura2: Estas figuras muestran esquemáticamente

los “estilos estructurales” más comunes. a) planar
horizontal o con los estratos poco inclinados, b)
pliegues, c) fallas normales, extensivas, d)
cabalgamientos, fallas contractivas e) pliegues con
clivaje asociado. Con frecuencia, en una misma
zona se reconocen varios “estilos estructurales”,
como por ejemplo estructuras de plegamiento en el
sustrato al cual se superponen materiales
sedimentarios con estructura planar y pudiendo
estar todo el conjunto afectado por fallas extensivas
(f).

Universidad Micaela Bastidas de Apurímac Página 3

 SECCIONES GEOLOGICAS

También es necesario el máximo número de datos del subsuelo para restringir las
posibles interpretaciones y aplicar sistemáticamente conceptos geológicos básicos.
Los datos del subsuelo se obtienen directamente de la recuperación de testigos de
sondeos realizados en un punto (foto 1), o indirectamente, a partir de métodos
geofísicos que analizan la distribución de las propiedades físicas de las rocas,
medidas desde la superficie (figura 3) o desde el interior de pozos. Entre los más
comunes están los sondeos eléctricos verticales (SEV) que registran las diferencias
de conductividad eléctrica y son muy utilizados en la prospección de aguas
subterráneas.

Foto 1: La recuperación de testigo continuo

en los sondeos permite conocer de primera
mano la constitución y el grosor de las
unidades rocosas en el subsuelo. Otras
técnicas complementarias facilitan, entre
otros datos, la orientación de las superficies
de estratificación u otras discontinuidades.

Figura 3: Las técnicas geofísicas

proporcionan información sobre las
propiedades físicas de las rocas del
subsuelo. La figura muestra un
perfil sísmico (a) en el cual se
observan lo que se denominan
reflectores: éstos son la respuesta
a las ondas sísmicas de horizontes
que las reflejan. (b) identifica los
reflectores que se observan en los
perfiles sísmicos y muestra la
disposición de las formaciones
rocosas en el subsuelo. Finalmente
se construye el perfil interpretado
(c).

Universidad Micaela Bastidas de Apurímac Página 4

 SECCIONES GEOLOGICAS

1.3.2. PERFIL TOPOGRAFICO

Como hemos indicado anteriormente, un mapa topográfico muestra información muy
variada. Nos permite localizar formas del relieve y distinguir las diferentes alturas
mediante la lectura de los perfiles topográficos.
El perfil topográfico consiste en representar a escala las altitudes, siguiendo una
línea trazada en un mapa topográfico. El resultado es que obtenemos una línea
sinuosa, originada por la intersección de un plano vertical con la superficie terrestre
entre dos puntos previamente elegidos. Para su realización práctica, se parte de
mapas cuya altimetría esté representada por curvas de nivel.
En el proceso de elaboración del perfil, podemos seguir los siguientes pasos:

1. Seleccionamos el lugar del que queremos conocer la forma de su relieve.

2. Trazamos sobre el mapa una línea recta que una los dos puntos entre los que se
quiere realizar el perfil (x,y).

3. Colocamos una hoja en blanco o un papel milimetrado sobre la línea que hemos
trazado y vamos marcando cada curva de nivel que corta esta línea, marcando
la altitud de cada una.

4. A continuación, en la hoja de papel milimetrado trazamos un eje cartesiano: en

el eje vertical (ordenadas) trazamos la escala altitudinal. En esta escala siempre

Universidad Micaela Bastidas de Apurímac Página 5

 SECCIONES GEOLOGICAS

exageraremos la escala del mapa. En el eje horizontal (abscisas) señalaremos

las marcas que hemos tomado en el papel en blanco con cada una de las curvas
de nivel.
5. Cada punto del eje horizontal lo hacemos coincidir con su medida en el eje
vertical. Así con todos los puntos que hemos tomado.

6. Unimos todos los puntos y obtenemos el perfil del relieve entre los dos puntos
que hemos seleccionado.

Universidad Micaela Bastidas de Apurímac Página 6

 SECCIONES GEOLOGICAS

1.3.2.1. LECTURA INTERPRETATIVA DEL MAPA GEOLOGICO

1.3.3. INTERPRETACIÓN DE LAS SECCIONES GEOLOGICAS

Las secciones geológicas son utilizadas para resolver problemas estructurales y

estratigráficos.
El primer paso a realizar es la definición del objetivo específico para el cual la sección
es elaborada.
A) Sección Estratigráfica
 Resolver problemas estructurales relativos a la correlación de una arena
determinada
 Barreras de permeabilidad
 Cambios de facies, discordancias
 Cambios en el ambiente de depositación
B) Sección Estructural
 Interpretación del marco estructural
 Resolver problemas relativos a fallas, buzamiento o correlación

Universidad Micaela Bastidas de Apurímac Página 7

 SECCIONES GEOLOGICAS

1.3.3.1 SECCIONES ESTRATIGRÁFICAS

1.3.3.1.1. Objetivo de las Secciones Estratigráficas

 Mostrar la arquitectura de los yacimientos presentes en el área de estudio

y su incidencia en la generación del modelo sedimentológico.
 Determinar las relaciones laterales y verticales entre las unidades
geológicas atravesadas por diferentes pozos.

Estas determinan las relaciones laterales y verticales entre las unidades geológicas
atravesadas por diferentes pozos. Además, ilustran correlaciones estratigráficas,
cambios de facies o de espesor, discordancias, barreras de permeabilidad o cualquier
otra característica estratigráfica y no toman en cuenta la estructura o profundidad de
los estratos.
Para la construcción de una sección estratigráfica, una vez definidos los pozos
integrantes de una sección, se produce a:
a) Obtener los registros de los pozos a una única escala.
b) Por correlación pozo a pozo, determinar marcadores claves, escogiendo el
más relevante o consistente como “dátum” para colgar la sección.
c) Montar la sección alineando el dátum en cada pozo a la misma altura para
todos y en la misma secuencia de su ubicación en el mapa.
d) Una vez montada la sección, se trazan líneas uniendo los marcadores claves
entre los diferentes pozos, procediéndose a realizar correlaciones más
detalladas si el caso lo amerita.

Universidad Micaela Bastidas de Apurímac Página 8

 SECCIONES GEOLOGICAS

1.3.3.2. SECCIÓN ESTRUCTURAL

1.3.3.2.1. Objetivo de las Secciones Estratigráficas

 Definir la orientación y geometría de los elementos estructurales del área de

estudio.
 Mostrar las diferentes profundidades de la estructura, a través de mapas
estructurales referidos a topes de las arenas.
Las secciones estructurales muestran las profundidades y deformaciones sufridas por
los estratos, posterior a su deposición.
Las secciones estructurales simulan un corte verdadero o retrato de la roca del
subsuelo; el datum aquí es un valor numérico de profundidad, desde el cual se
agregan los perfiles de los pozos que se estudian. Las líneas que unen unidades
litológicamente iguales, representan el buzamiento aparente de las capas, las fallas
tienen sus dimensiones reales, los desplazamientos de bloques y las deformaciones
de las capas también se muestran tal como son.

1.3.3.3. SECCIONES COMBINADAS

Estas conjugan tanto el principio de una sección estructural como la de una
sección estratigráfica. Es decir que muestran la variación de profundidad que
presentan los horizontes geológicos a lo largo de un plano vertical, buzamiento y
la presencia de fallas y pliegues. Pero además permiten determinar las relaciones
laterales y verticales entre las unidades geológicas ilustrando correlaciones
estratigráficas, cambios de facies o de espesor, barreras de permeabilidad o
cualquier otra característica estratigráfica y no toman en cuenta la estructura o
profundidad de los estratos.

Universidad Micaela Bastidas de Apurímac Página 9

 SECCIONES GEOLOGICAS

Teniendo Entonces:
 Estratigráficos: lentes de arena, cambios de facies, calizas o dolomitas porosas,
cambios de permeabilidad.

 Estructurales: Fracturas en calizas o rocas ígneas, discordancias, falla en areniscas,

sinclinales, anticlinales, domos salinos, etc.

 Combinados: Hace referencia a las posibles combinaciones que se presenten entre

los dos grupos anteriores.

Universidad Micaela Bastidas de Apurímac Página 10

 SECCIONES GEOLOGICAS

Universidad Micaela Bastidas de Apurímac Página 11

 SECCIONES GEOLOGICAS

WEBGRAFIA
http://usuarios.geofisica.unam.mx/gvazquez/yacimientosELIA/zonadesplegar/Clases/Clase%2016%20Ma
pas%20estratigraficos.pdf

https://es.scribd.com/document/330476430/SECCIONES-GEOLOGICAS

https://es.slideshare.net/arenal/0910-interpretacion-cortes-geologicos

http://www.icgc.cat/es/Ciudadano/Explora-Cataluna/Atlas2/Atlas-geologico-de-Cataluna/Los-cortes-
geologicos

http://e-
ducativa.catedu.es/44700165/aula/archivos/repositorio/750/990/html/3_interpretacin_de_mapas_geol
gicos_y_topogrficos.html

Universidad Micaela Bastidas de Apurímac Página 12
