ESCUELA PROFESIONAL DE INGENIERIA INDUSTRIAL

PROBLEMAS DE PROYECTOS – APLICACIÓN PERT Y CPM

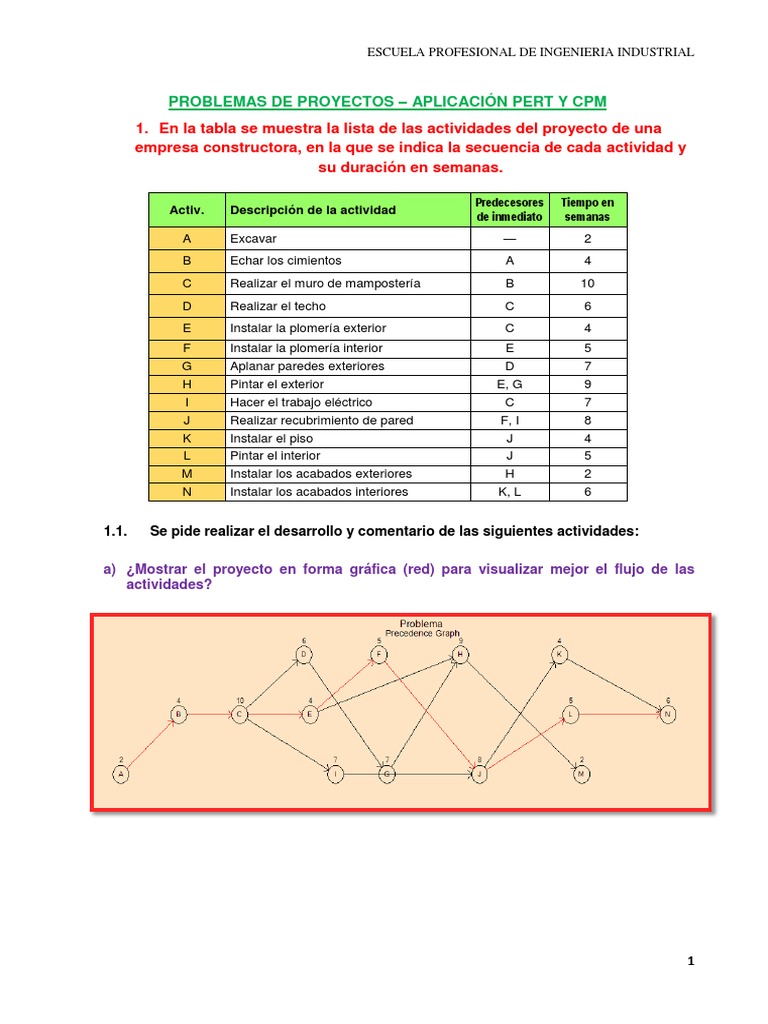

1. En la tabla se muestra la lista de las actividades del proyecto de una
empresa constructora, en la que se indica la secuencia de cada actividad y
su duración en semanas.

Predecesores Tiempo en
Activ. Descripción de la actividad
de inmediato semanas
A Excavar — 2
B Echar los cimientos A 4
C Realizar el muro de mampostería B 10
D Realizar el techo C 6
E Instalar la plomería exterior C 4
F Instalar la plomería interior E 5
G Aplanar paredes exteriores D 7
H Pintar el exterior E, G 9
I Hacer el trabajo eléctrico C 7
J Realizar recubrimiento de pared F, I 8
K Instalar el piso J 4
L Pintar el interior J 5
M Instalar los acabados exteriores H 2
N Instalar los acabados interiores K, L 6

1.1. Se pide realizar el desarrollo y comentario de las siguientes actividades:

a) ¿Mostrar el proyecto en forma gráfica (red) para visualizar mejor el flujo de las
actividades?

1
 ESCUELA PROFESIONAL DE INGENIERIA INDUSTRIAL

b) Elaborar el grafico Gantt que muestre la duración del proyecto.

c) ¿Cuándo deben iniciarse y terminarse las actividades individuales (a más tardar)

para cumplir con el tiempo de terminación de este proyecto?

2
 ESCUELA PROFESIONAL DE INGENIERIA INDUSTRIAL

d) ¿Cuándo pueden iniciar y terminar las actividades individuales (lo más pronto
posible) si no ocurren retrasos?

3
 ESCUELA PROFESIONAL DE INGENIERIA INDUSTRIAL

e) ¿Cuál es el tiempo total que se requiere para terminar el proyecto si no ocurren

retrasos?

4
 ESCUELA PROFESIONAL DE INGENIERIA INDUSTRIAL

 El tiempo total seria de 42 semanas para terminar el proyecto.

1.2. Determinar los tiempos promedios y la varianza de cada actividad.

Activid. o m p Activid. o m p
A 1 2 3 H 5 8 17
B 2 3.5 8 I 3 7.5 9
C 6 9 18 J 3 9 9
D 4 5.5 10 K 4 4 4
E 1 4.5 5 L 1 5.5 7
F 4 4 10 M 1 2 3
G 5 6.5 11 N 5 5.5 9

o = Tiempo optimista; m = tiempo más probable y p = tiempo pesimista

𝑎+4𝑚+𝑏
Tiempo Promedio: 𝑡= 6
1+4(2)+3
a) =2
6
2+4(3.5)+8
b) =4
6
6+4(9)+18
c) = 10
6
4+4(5.5)+10
d) =6
6

5
 ESCUELA PROFESIONAL DE INGENIERIA INDUSTRIAL

1+4(4.5)+5
e) =4
6
4+4(4)+10
f) =5
6
5+4(6.5)+11
g) =7
6
5+4(8)+17
h) =9
6
3+4(7.5)+9
i) =7
6
3+4(9)+9
j) =8
6
4+4(4)+4
k) =4
6
1+4(5.5)+7
l) =5
6
1+4(2)+3
m) =2
6
5+4(5.5)+9
n)
6

𝑏−𝑎 2
Varianza: 𝑡=( )
6
3−1 2
a) ( ) =0.11
6
8−2
b) ( )2 =1
6
18−6 2
c) ( ) =4
6
10−4 2
d) ( ) =1
6
5−1
e) ( )2 = 0.44
6
10−4 2
f) ( ) =1
6
11−5 2
g) ( ) =1
6
17−5 2
h) ( ) =4
6
9−3
i) ( )2 = 1
6
9−3 2
j) ( ) =1
6
4−4 2
k) ( ) =0
6

6
 ESCUELA PROFESIONAL DE INGENIERIA INDUSTRIAL

7−1 2
l) ( ) =1
6
3−1 2
m) ( ) = 0.11
6
9−5 2
n) ( ) =0.44
6

2. Christian Gayoso está a cargo de planear y coordinar el programa de

capacitación de la administración de ventas de la próxima primavera para su
compañía. Christine ha enlistado la siguiente información para este proyecto:

a) Construya la red de proyecto.

2 2

O A D
3
ORIGEN
E
7
F K
 ESCUELA PROFESIONAL DE INGENIERIA INDUSTRIAL

2 4

G H I J T
1
1 1 3 DESTINO

B C
1 2

b) Encuentre todas las rutas y longitudes de ruta a través de esta red de proyecto. ¿Cuál
de estas rutas es crítica?

8
 ESCUELA PROFESIONAL DE INGENIERIA INDUSTRIAL

Las rutas más críticas son las actividades: A, B, C, F, G, H, I, J, K

c) Encuentre los tiempos más tempranos, los tiempos más lejanos y la holgura de cada
actividad. Utilice la información para determinar cuál de las rutas es crítica.

9
 ESCUELA PROFESIONAL DE INGENIERIA INDUSTRIAL

Diagrama Gantt (Tiempo Temprano)

mprano)

Diagrama Gantt (Tiempo Tarde)

10
mprano)
 ESCUELA PROFESIONAL DE INGENIERIA INDUSTRIAL

3. Usted y varios amigos van a preparar una cena. Las tareas que se van a
realizar, sus predecesores inmediatos y sus duraciones estimadas son las
siguientes:

a) Construya la red del proyecto. Elabore un gráfico Gantt.

11
 ESCUELA PROFESIONAL DE INGENIERIA INDUSTRIAL

RED DEL PROYECTO

30 min 5 min
10 min
1 2
10

2 min 3 min

3 4

7 min 25 min
5 6

10 min 2 min
15 min
7 8 9

15 min
12
11
30 min

DIAGRAMA GANTT

12
 ESCUELA PROFESIONAL DE INGENIERIA INDUSTRIAL

b) Encuentre todas las rutas y sus longitudes a través de esta red de proyecto. ¿Cuál
de ellas es una ruta crítica?

RUTA MAS CRÍTICA

30’ 10’
5’

O A B J

ORIGEN

Por lo tanto llegamos a la conclusión

que la ruta más crítica seria del ORIGEN
hacia A-B-J-L y finalmente el DESTINO;
con un tiempo de 75 minutos.

L T
30’ DESTINO

13
 ESCUELA PROFESIONAL DE INGENIERIA INDUSTRIAL

c) Encuentre el tiempo de inicio más temprano y de terminación más temprano de cada

actividad.

d) Encuentre el tiempo de inicio y de terminación más lejano de cada actividad.

14
 ESCUELA PROFESIONAL DE INGENIERIA INDUSTRIAL

e) Encuentre la holgura de cada actividad. ¿Cuál de las rutas es crítica?

Las rutas críticas son las actividades: A, B, J y L

4. Defina que es la ruta crítica. Que es una holgura

¿Qué es la ruta crítica?

Es un proceso administrativo (planeación, organización, dirección y control)
de todas y cada una de las actividades componentes de un proyecto que
debe desarrollarse durante un tiempo crítico y al costo óptimo.

¿Qué es una holgura?

Es el margen de tiempo que disponemos para realizar esa actividad sin
retrasar el proyecto, según las fechas que hayamos fijado en su
planificación.
