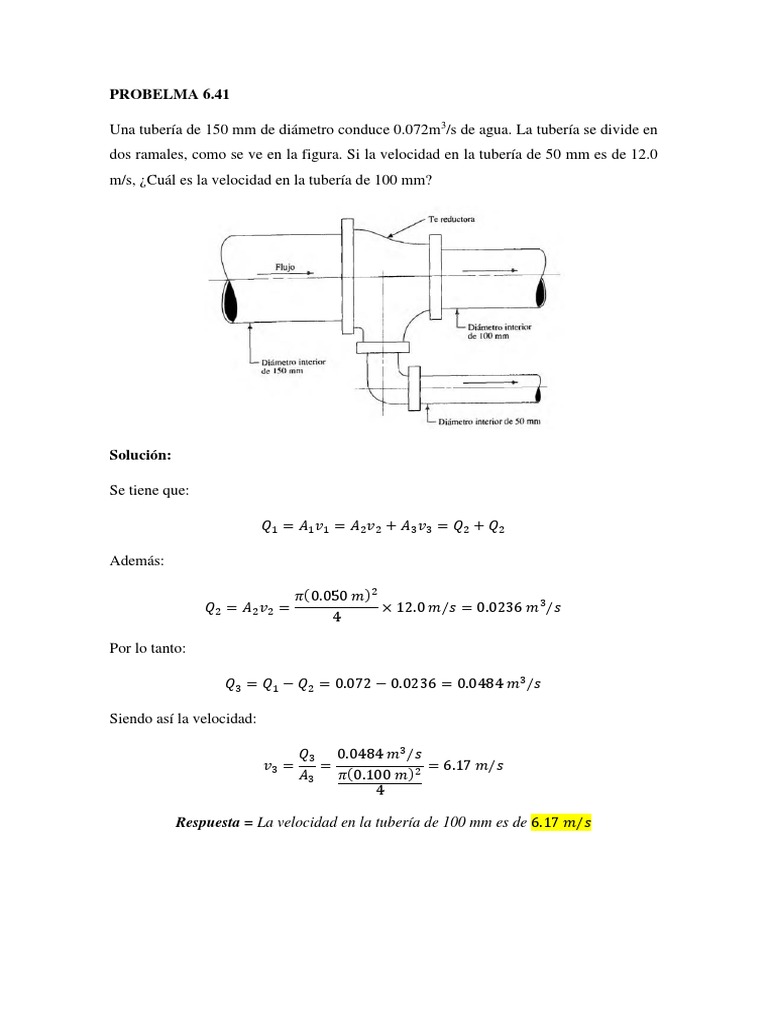

PROBELMA 6.

41

Una tubería de 150 mm de diámetro conduce 0.072m3/s de agua. La tubería se divide en

dos ramales, como se ve en la figura. Si la velocidad en la tubería de 50 mm es de 12.0
m/s, ¿Cuál es la velocidad en la tubería de 100 mm?

Solución:

Se tiene que:

𝑄1 = 𝐴1 𝑣1 = 𝐴2 𝑣2 + 𝐴3 𝑣3 = 𝑄2 + 𝑄2

Además:

𝜋(0.050 𝑚)2
𝑄2 = 𝐴2 𝑣2 = × 12.0 𝑚/𝑠 = 0.0236 𝑚3 /𝑠
4

Por lo tanto:

𝑄3 = 𝑄1 − 𝑄2 = 0.072 − 0.0236 = 0.0484 𝑚3 /𝑠

Siendo así la velocidad:

𝑄3 0.0484 𝑚3 /𝑠
𝑣3 = = = 6.17 𝑚/𝑠
𝐴3 𝜋(0.100 𝑚)2
4

Respuesta = La velocidad en la tubería de 100 mm es de 6.17 𝑚/𝑠

PROBLEMA 6.58

Un medidor venturí es un dispositivo que una reducción en un sistema de flujo para medir
la velocidad de éste. La figura ilustra un diseño. Si la sección principal del tubo es estándar
de 4 pulg., tipo K de cobre calcule el flujo volumétrico cuando la velocidad sea de
3.0 m/s. Después, para dicho flujo volumétrico, especifique el tamaño de la sección de la
garganta que permitiría una velocidad de al menos 15.0 m/s.

Solución:

Tenemos:

𝑄 = 𝐴𝑣 = (7.538 × 10−3 𝑚2 )(3 𝑚/𝑠) = 2.261 × 10−2 𝑚3 /𝑠

Luego:

𝑄 2.261 × 10−2 𝑚3 /𝑠
𝐴= = = 1.508 × 10−3 𝑚2
𝑣 15 𝑚/𝑠

Entonces el diámetro:

4𝐴 4(1.508 × 10−3 𝑚2 )
𝐷1 = √ =√ = 4.38 × 10−2 𝑚
𝜋 𝜋

Respuesta = El diámetro de la sección de la garganta es de 43.8 𝑚𝑚
