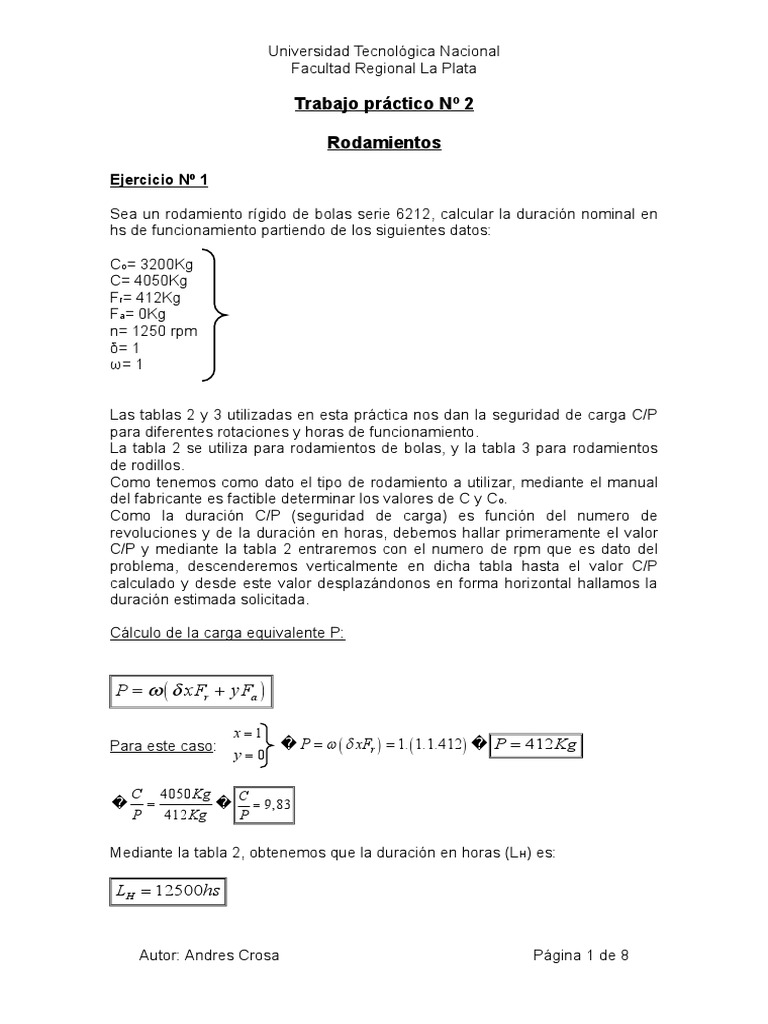

Trabajo práctico Nº 2

Rodamientos

Ejercicio Nº 1

Sea un rodamiento rígido de bolas serie 6212, calcular la duración nominal en

hs de funcionamiento partiendo de los siguientes datos:

Co= 3200Kg
C= 4050Kg
Fr= 412Kg
Fa= 0Kg
n= 1250 rpm
δ= 1
ω= 1

Las tablas 2 y 3 utilizadas en esta práctica nos dan la seguridad de carga C/P
para diferentes rotaciones y horas de funcionamiento.
La tabla 2 se utiliza para rodamientos de bolas, y la tabla 3 para rodamientos
de rodillos.
Como tenemos como dato el tipo de rodamiento a utilizar, mediante el manual
del fabricante es factible determinar los valores de C y Co.
Como la duración C/P (seguridad de carga) es función del numero de
revoluciones y de la duración en horas, debemos hallar primeramente el valor
C/P y mediante la tabla 2 entraremos con el numero de rpm que es dato del
problema, descenderemos verticalmente en dicha tabla hasta el valor C/P
calculado y desde este valor desplazándonos en forma horizontal hallamos la
duración estimada solicitada.

Cálculo de la carga equivalente P:

P = w ( d xFr + yFa )

x =1
Para este caso: � P = w ( d xFr ) = 1. ( 1.1.412 ) � P = 412 Kg
y=0

C 4050 Kg C
� = � = 9,83
P 412 Kg P

Mediante la tabla 2, obtenemos que la duración en horas (L H) es:

LH = 12500hs

Autor: Andres Crosa Página 1 de 8

 Universidad Tecnológica Nacional
Facultad Regional La Plata

b) Si sobre el rodamiento anterior se aplica además una carga axial F a=224Kg.

Estimar la duración nominal para este rodamiento.

Fa 224 Kg
e= = � e = 0, 07
Co 3200 Kg

Fa 224 Kg F
= � a = 0,54
Fr 412 Kg Fr

Fa x = 0,56
Como > e de la tabla obtenemos:
Fr y = 1, 6

Fa
Si < e los valores de x e y son otros que también están en la tabla.
Fr

� P = 1. ( 1.0,56.412 + 1, 6.224 ) � P = 589,12 Kg

C 4050 Kg C
� = � = 6,87
P 589,12 Kg P

Mediante la tabla 2, nuevamente obtenemos que L H es:

LH = 4300hs

Autor: Andres Crosa Página 2 de 8

 Universidad Tecnológica Nacional
Facultad Regional La Plata

Ejercicio Nº 2:

El diseño de un elemento requiere la utilización de rodamientos de rodillo a

rotula de la serie 230C (SKF) para soportar una carga radial de 5200Kg y una
carga axial de 1010Kg.
La velocidad de rotación es de 500 rpm y se requiere una duración nominal de
16000 hs. Por necesidad el diámetro interior del rodamiento debe ser mayor o
igual que 160mm. ¿Cuál va a ser la capacidad de carga?

Datos:

Serie 230C (SKF)

Fr = 5200Kg
Fa = 1010Kg
n = 500 rpm
LH = 16000 hs
Øi = 160mm
δ= 1
ω= 1

De la tabla 1 obtenemos el valor de e , y luego de compararlo con el valor de

Fa
obtenemos los valores de x e y .
Fr

Fa 1010 Kg F y de tabla: e = 0, 23
= � a = 0,19
Fr 5200 Kg Fr

Fa x =1
� <e�
Fr y = 2,9

� P = w. ( d .x.Fr + y.Fa ) � P = 1. ( 1.1.5200 + 2,9.1010 ) � P = 8129 Kg

Mediante la tabla 3 obtenemos el valor de C/P:

C
� = 6,36 � C = 6,36.8129 Kg � C = 51700 Kg
P

De esta manera determinamos que el rodamiento perteneciente a la serie 230C

(SKF) que debemos utilizar es un rodamiento 23034C.

Autor: Andres Crosa Página 3 de 8

 Universidad Tecnológica Nacional
Facultad Regional La Plata

Ejercicio Nº 3:

Dos rodamientos de una hilera de bolas de contacto angular de la serie 72BG

deben mantenerse apareados en montaje X.
Seleccionar el tamaño adecuado de rodamiento si el número de rpm es de
2000 y se requiere una duración nominal de 20000 hs.
La carga se considera aplicada en forma constante.

Datos:

Serie 72BG
Fr = 300Kg
Fa = 980Kg
n = 2000 rpm
LH = 20000 hs
δ= 1
ω= 1

Fa 980 Kg F
= � a = 3, 26
Fr 3000 Kg Fr

e = 1,14 (de tabla)

Fa x = 0,35
� >e�
Fr y = 0,57

� P = w. ( d .x.Fr + y.Fa ) � P = 1. ( 1.0,35.300 + 0,57.980 ) � P = 1082, 4 Kg

C
� = 13, 4 (de tabla) � C = 13, 4.1082, 4 � C = 14504 Kg
P

De esta manera determinamos que el rodamiento perteneciente a la serie

72BG que debemos utilizar es un rodamiento 7219BG.

Autor: Andres Crosa Página 4 de 8

 Universidad Tecnológica Nacional
Facultad Regional La Plata

Ejercicio Nº 4:

Para una aplicación como la indicada en el esquema se utilizan dos

rodamientos de rodillos cónicos de la siguiente forma:

En I se usa un rodamiento 30206

En II se usa un rodamiento 30216

El conjunto gira a 1000 rpm y se encuentra sometido a choques ligeros.

Determinar la duración nominal en ambos rodamientos si el estado de cargas
es:

FRI = 420 Kg
FRII = 560 Kg
K A = 130 Kg

Para rodamiento: 30206…….2600Kg (cap. de carga) � xI = 0, 4 � yI = 1, 6

30216…….9650Kg (cap. de carga) � xII = 0, 4 � yII = 1, 45

FRI 420 F FRII 560 F

= � RI = 262 = � RII = 386
yI 1, 6 yI yII 1, 45 yII

FRII FRI �F FRI � 124

�޳-޳< � KA 0,5 � RII � KA K A �62
yII yI �yII yI � 2

Como el dato del problema dice que K A = 130 podemos seguir con el problema.

FRI
yI 262 F = 131Kg
FAI = � FAI = � AI
2 2

FAII = FAI + K A = 131Kg + 130 Kg � FAII = 261Kg

Para rodamiento (I) (30206)

Por tabla e = 0, 37

FAI 141Kg F
= � AI = 0, 32
FRI 420 Kg FRI

Autor: Andres Crosa Página 5 de 8

 Universidad Tecnológica Nacional
Facultad Regional La Plata

Fa x =1
� <e�
Fr y=0

� PI = w. ( d .x.Fr + y.Fa ) � PI = 1,5. ( 1.1.420 ) � PI = 630 Kg

Para rodamiento (II) (30216):

Por tabla e = 0, 41

FAII 261Kg F
= � AI = 0, 46
FRII 560Kg FRI

Fa x = 0, 4
� >e�
Fr y = 1, 25

� PII = w. ( d .x.Fr + y.Fa ) � PII = 1,5. ( 1.0, 4.560 + 1, 45.261) � PI = 904 Kg

CI 2600 Kg C
� = � I = 4,12 � LHI = 1600hs
PI 630 Kg PI

CII 9650 Kg C
� = � II = 10, 67 � LHI = 40000hs
PII 904 Kg PII

b) Se debe seleccionar un rodamiento de bolas a rótula número 2316 (SKF)

con una capacidad de carga C=10600Kg para el siguiente estado de carga:

Fracción de Velocidad de
tiempo (s) rotación FR FA
0,25 400 rpm 1700Kg 960Kg
0,30 520 rpm 1200Kg 672Kg
0,45 840 rpm 980Kg 550Kg

En el caso de cargas variables que actúan sobre los rodamientos es necesario

determinar una carga media que estará dada en función de las fracciones de
tiempo con que se encuentra sometido un rodamiento a ciertos valores de
carga y de velocidad de rotación.
La carga media se determina mediante la expresión (A).
Por lo tanto m1 , m2 y mn son fracciones de tiempo de aplicación de las cargas
P1 , P2 y Pn a rotaciones n1 , n2 y nn .
p toma el valor de 3 o 10/3 si las cargas son muy elevadas en fracciones de
tiempo muy importantes, este último valor se utiliza para grandes variaciones
de carga.

Autor: Andres Crosa Página 6 de 8

 Universidad Tecnológica Nacional
Facultad Regional La Plata

De esta manera:

m1.n1. ( P1 ) + m2 .n2 . ( P2 ) + ....... + mn .nn . ( Pn )

p p p

Fm = p (A)
m1.n1 + m2 .n2 + ....... + mn .nn

P= 3 ó 10/3 según tipo de carga.

Datos:

Número: 2316 (SKF)

C=10600Kg
δ= 1
ω= 1
FRm = ?
FAm = ?
LH = ?

0, 25.400. ( 1700 ) + 0,30.520. ( 1200 ) + 0, 45.840. ( 980 )

3 3 3

FRm =3 �
0, 25.400 + 0,30.520 + 0, 45.840

� FRm = 1207, 65 Kg

0, 25.400. ( 960 ) + 0,30.520. ( 672 ) + 0, 45.840. ( 550 )

3 3 3

FAm =3 �
0, 25.400 + 0,30.520 + 0, 45.840

� FRm = 679, 26 Kg

FAm 679, 26 Kg F
= � Am = 0, 56
FRm 1209, 65Kg FRm

FAm x = 0, 65
De tabla: e = 0, 39 \ >e�
FRm y = 2,5

� P = w. ( d .x.FRm + y.FAm ) � P = 1. ( 1.0,65.1207 + 2,5.679 ) � P = 2483Kg

Autor: Andres Crosa Página 7 de 8

 Universidad Tecnológica Nacional
Facultad Regional La Plata

Entonces la duración en rpm (L) es:

3 3
�C � �10600 � L = 77,80
L = � �= � �� Millones de rpm.
�P � �2483 �

Podríamos efectuar una aproximación para determinar la duración en horas de

funcionamiento, tomando el número de revoluciones medio.

m1.n1 + m2 .n2 + ....... + mn .nn

nº m =
m1 + m2 + ....... + mn

Ahora calculando con esta expresión el numero de revoluciones y conociendo

C/P, estamos en condiciones de calcular de la tabla LH .

0, 25.400 + 0,30.320 + 0, 45.840

nº m = � n º = 634
0, 25 + 0,30 + 0, 45

� LH @ 3200hs
