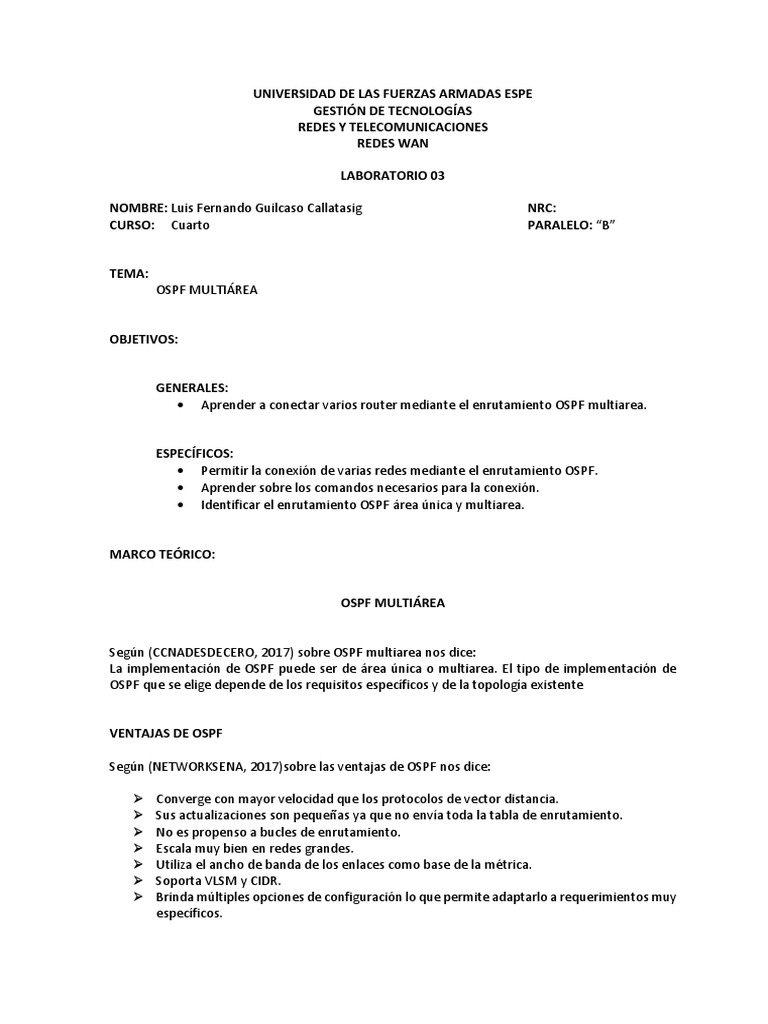

UNIVERSIDAD DE LAS FUERZAS ARMADAS ESPE
GESTIÓN DE TECNOLOGÍAS
REDES Y TELECOMUNICACIONES
REDES WAN
LABORATORIO 03
NOMBRE: Luis Fernando Guilcaso Callatasig NRC:
CURSO: Cuarto PARALELO: “B”
TEMA:
OSPF MULTIÁREA
OBJETIVOS:
GENERALES:
Aprender a conectar varios router mediante el enrutamiento OSPF multiarea.
ESPECÍFICOS:
Permitir la conexión de varias redes mediante el enrutamiento OSPF.
Aprender sobre los comandos necesarios para la conexión.
Identificar el enrutamiento OSPF área única y multiarea.
MARCO TEÓRICO:
OSPF MULTIÁREA
Según (CCNADESDECERO, 2017) sobre OSPF multiarea nos dice:
La implementación de OSPF puede ser de área única o multiarea. El tipo de implementación de
OSPF que se elige depende de los requisitos específicos y de la topología existente
VENTAJAS DE OSPF
Según (NETWORKSENA, 2017)sobre las ventajas de OSPF nos dice:
Converge con mayor velocidad que los protocolos de vector distancia.
Sus actualizaciones son pequeñas ya que no envía toda la tabla de enrutamiento.
No es propenso a bucles de enrutamiento.
Escala muy bien en redes grandes.
Utiliza el ancho de banda de los enlaces como base de la métrica.
Soporta VLSM y CIDR.
Brinda múltiples opciones de configuración lo que permite adaptarlo a requerimientos muy
específicos.
DESARROLLO:
FIGURA 1 TOPOLOGIA DE LA RED
En la siguiente figura podemos observar tres tipos de áreas, mismas que al unirse se unen en una
área 0, misma que sirve como conexiónde áreas.
FIGURA 2 CREACIÓN DE VLANs
En la siguiente figura podemos observar los comandos para crear Vlans mismas que son 4 una para
Docentes, Estudiantes, Administrativos y por último una de administración o nativa.
FIGURA 3 ASIGNACIÓN DE PUERTOS EN EL SWITCH
En la siguiente figura podemos observar la asignación de puertos para cada Vlan mismas que están
distribuidas en 3 puertos, el primer puerto para la Vlan 100, el segundo para el Vlan 110 y por último
el tercer puerto para la Vlan 120.
FIGURA 4 ASIGNACIÓN DE LA VLAN NATIVA
En la siguiente figura podemos observar que el puerto G0/1 nos va a servir como salida para las tres
Vlan creadas en el Switch, el cual se crea como puerto en modo trunk, para posterior asignarle a la
Vlan 99, misma que fue creada especialmente para esta función.
FIGURA 5 ENRUTAMIENTO DE VLANs
En la siguiente figura podemos observar el encapsulamiento de las tres Vlans en el Router B1,
mismo que está asignado en el puerto G0/1 y dentro de este puerto tres subinterfaces el g0/1.100,
g0/1.110 y g0/1.120 respectivamente.
FIGURA 6 ASIGNACIÓN DE DIRECCIONAMIENTO IP EN COMPUTADORAS
En la siguiente figura podemos observar el direccionamiento ip que va a llevar en este caso la
computadora 1 de la Vlan 100, misma que cuenta con mascar de red y puerta de enlace, misma que
fue colocada en el Router como subinterface.
FIGURA 7 DIRECCIONAMIENTO IP EN EL ROUTER B1
En la siguiente figura podemos observar los comandos para poder poner el direccionamiento IP
en los puertos del router B1, mismo que se ponen dirección IP y mascara de red.
FIGURA 8 DIRECCIONAMIENTO IP EN EL ROUTER B2
En la siguiente figura podemos observar los comandos para poder poner el direccionamiento IP
en los puertos del router B2, mismo que se ponen dirección IP y mascara de red.
FIGURA 9 DIRECCIONAMIENTO IP EN EL ROUTER RB
En la siguiente figura podemos observar los comandos para poder poner el direccionamiento IP
en los puertos del router RB, mismo que se ponen dirección IP y mascara de red.
FIGURA 10 DIRECCIONAMIENTO IP EN EL ROUTER RC
En la siguiente figura podemos observar los comandos para poder poner el direccionamiento IP
en los puertos del router RC, mismo que se ponen dirección IP y mascara de red.
FIGURA 11 DIRECCIONAMIENTO IP EN EL ROUTER RC1
En la siguiente figura podemos observar los comandos para poder poner el direccionamiento IP
en los puertos del router RC1, mismo que se ponen dirección IP y mascara de red.
FIGURA 12 DIRECCIONAMIENTO IP EN EL ROUTER RA1
En la siguiente figura podemos observar los comandos para poder poner el direccionamiento IP
en los puertos del router RA1, mismo que se ponen dirección IP y mascara de red.
FIGURA 13 DIRECCIONAMIENTO OSPF MULTIÁREA EN EL RA1
En la siguiente figura podemos observar los comandos necesarios para el direccionamiento OSPF
MULTIÁREA en el RA1, mismo que cuenta con un número de identificación único llamado ROUTER-
ID y con todas las redes que estas a su alrededor, mismas que llevan la dirección Wilcats con su
respectiva área.
FIGURA 14 DIRECCIONAMIENTO OSPF MULTIÁREA EN EL RA
En la siguiente figura podemos observar los comandos necesarios para el direccionamiento OSPF
MULTIÁREA en el RA, mismo que cuenta con un número de identificación único llamado ROUTER-
ID y con todas las redes que estas a su alrededor, mismas que llevan la dirección Wilcats con su
respectiva área.
FIGURA 15 DIRECCIONAMIENTO OSPF MULTIÁREA EN EL RC1
En la siguiente figura podemos observar los comandos necesarios para el direccionamiento OSPF
MULTIÁREA en el RC1, mismo que cuenta con un número de identificación único llamado ROUTER-
ID y con todas las redes que estas a su alrededor, mismas que llevan la dirección Wilcats con su
respectiva área.
FIGURA 16 DIRECCIONAMIENTO OSPF MULTIÁREA EN EL RC
En la siguiente figura podemos observar los comandos necesarios para el direccionamiento OSPF
MULTIÁREA en el RC1, mismo que cuenta con un número de identificación único llamado ROUTER-
ID y con todas las redes que estas a su alrededor, mismas que llevan la dirección Wilcats con su
respectiva área.
FIGURA 17 DIRECCIONAMIENTO OSPF MULTIÁREA EN EL RB1
En la siguiente figura podemos observar los comandos necesarios para el direccionamiento OSPF
MULTIÁREA en el RB1, mismo que cuenta con un número de identificación único llamado ROUTER-
ID y con todas las redes que estas a su alrededor, mismas que llevan la dirección Wilcats con su
respectiva área.
FIGURA 18 DIRECCIONAMIENTO OSPF MULTIÁREA EN EL RB
En la siguiente figura podemos observar los comandos necesarios para el direccionamiento OSPF
MULTIÁREA en el RB, mismo que cuenta con un número de identificación único llamado ROUTER-
ID y con todas las redes que estas a su alrededor, mismas que llevan la dirección Wilcats con su
respectiva área.
CONCLUCIONES:
El resumen colabora para que las tablas de routing sean más breves. Implica consolidar
varias rutas en un único anuncio, que luego se propaga hacia el área de red troncal.
Por lo general, los LSA de tipo 1 y tipo 2 se generan dentro de cada área, se traducen a LSA
de tipo 3 y se envían a otras áreas. Si el área 1 tuviera treinta redes para anunciar, se
reenviarían treinta LSA de tipo 3 hacia la red troncal.
Con la sumarización de ruta, el ABR consolida las 30 redes en uno de dos anuncios.
En OSPF, la sumarización se puede configurar solo en los ABR o los ASBR. En lugar de
anunciar muchas redes específicas, los routers ABR y ASBR anuncian una ruta resumida.
OSPF multiárea se implementa mediante varias áreas, de manera jerárquica.
RECOMENDACIONES:
En el momento de conectar el enrutamiento OSPF tener en cuenta las áreas del
enrutamiento.
BIBLIOGRAFÍA:
CCNADESDECERO. (07 de JUN de 2017). www.ccnadesdecero.com. Obtenido de
https://ccnadesdecero.es/configuracion-de-ospf-multiarea/
NETWORKSENA. (2017). www.networksena1.com. Obtenido de
http://networksena1.blogspot.com/2013/12/ospf-multiarea.html
