1.

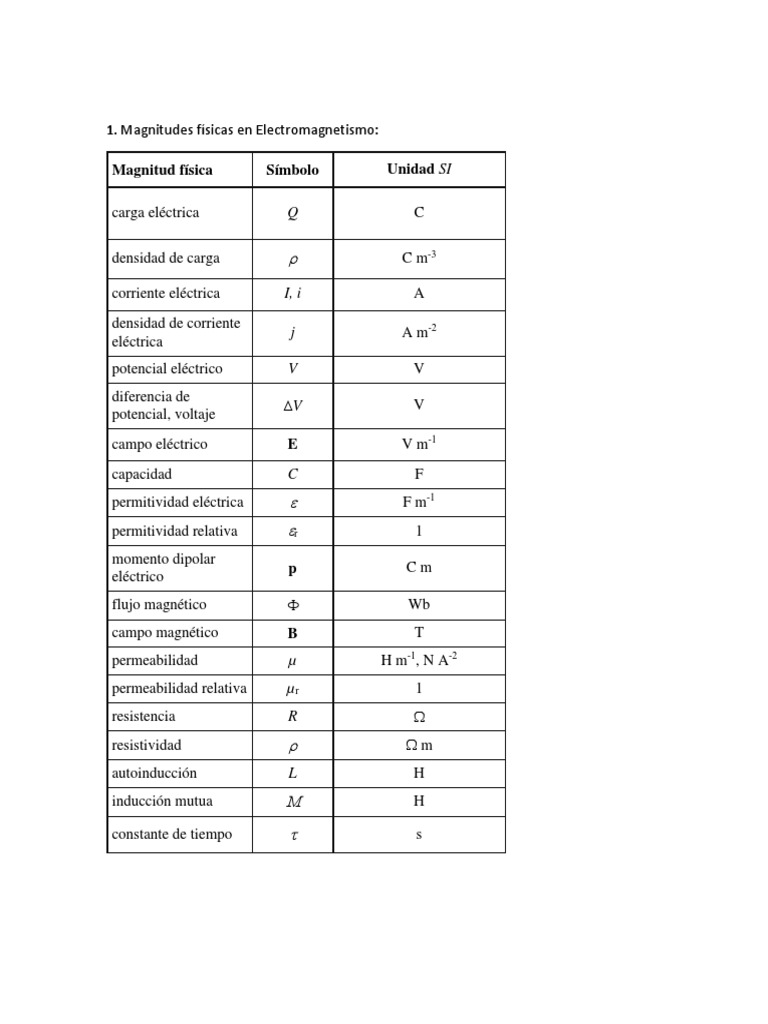

Magnitudes físicas en Electromagnetismo:

Magnitud física Símbolo Unidad SI

carga eléctrica Q C

densidad de carga  C m-3

corriente eléctrica I, i A
densidad de corriente
j A m-2
eléctrica
potencial eléctrico V V
diferencia de
V V
potencial, voltaje
campo eléctrico E V m-1
capacidad C F
permitividad eléctrica  F m-1
permitividad relativa r 1
momento dipolar
p Cm
eléctrico
flujo magnético  Wb
campo magnético B T
permeabilidad µ H m-1, N A-2
permeabilidad relativa µr 1
resistencia R 
resistividad  m
autoinducción L H
inducción mutua  H

constante de tiempo  s
2.

 RESISTENCIA ELÉCTRICA: Elemento de circuito que permite la circulación

portadores de carga entre sus bornes. Su nomenclatura es R y su símbolo un
zigzag. Su unidad de medida es el Ohmio (Ω).
 GENERADORES: estos son los encargados de suministrar la electricidad a un
circuito; así mismo, se produce una diferencia de potencial entre sus terminales,
cuentan con un polo positivo y un polo negativo.
 CABLES DE CONEXIÓN: permiten unir los elementos de un circuito. Por lo general,
están aislados con plástico y pueden ser de cobre o de aluminio.
 ELEMENTOS DE PROTECCIÓN: protegen al circuito, en caso de que circule
demasiada corriente el fusible se calienta y se funde, lo que no permite el paso de
la corriente.
3.

 LOS CIRCUITOS EN SERIE: Se caracterizan por tener las resistencias conectadas en

la misma línea existente entre los extremos de la batería o la pila, es decir,
situados uno a continuación del otro. Por tanto, la corriente fluye por cada
resistor uno tras otro.
 LOS CIRCUITOS EN PARALELO: Se caracterizan por tener conectadas varias vías
alineadas paralelamente entre sí, de tal forma que cada vía tiene una resistencia y
estas vías están conectadas por puntos comunes.
4. Un voltímetro mide la diferencia en voltaje entre dos puntos de un circuito eléctrico y
por lo tanto, se debe conectar en paralelo con la porción del circuito sobre el que se
quiere realizar la medida.
5. Para medir la corriente que circula por un circuito se tiene
que conectar el amperímetro en serie con la fuente de alimentación y con el receptor de
corriente. Así, toda la corriente que circula entre esos dos puntos va a pasar antes por
el amperímetro.
