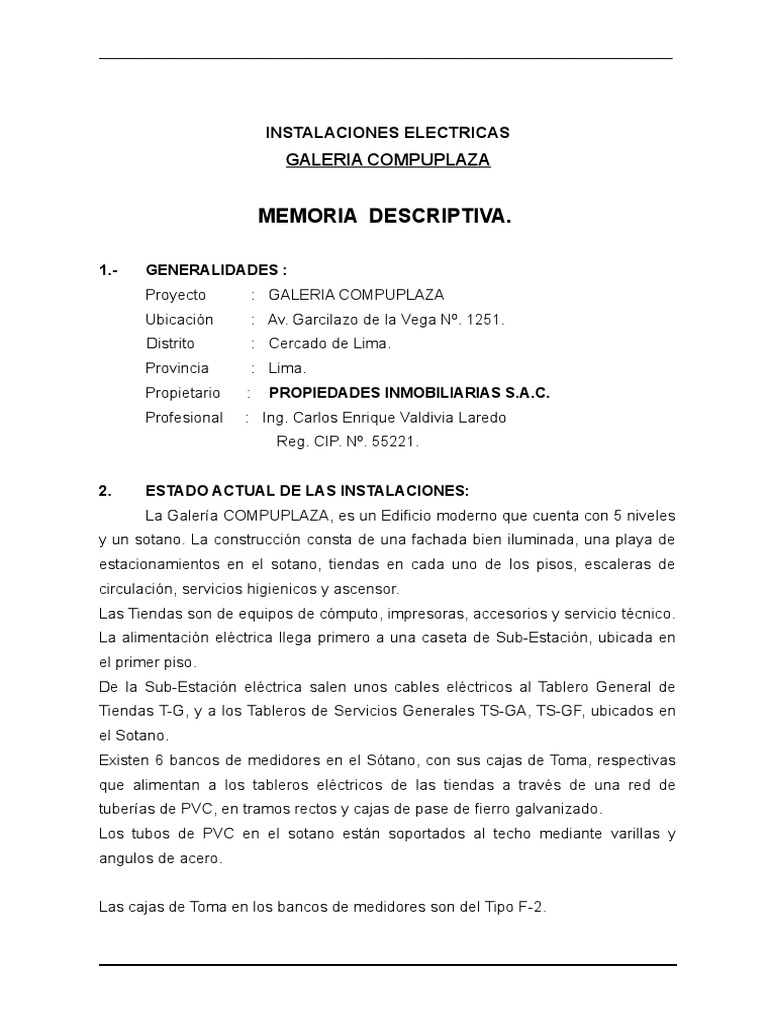

INSTALACIONES ELECTRICAS
GALERIA COMPUPLAZA

MEMORIA DESCRIPTIVA.

1.- GENERALIDADES :
Proyecto : GALERIA COMPUPLAZA
Ubicación : Av. Garcilazo de la Vega Nº. 1251.
Distrito : Cercado de Lima.
Provincia : Lima.
Propietario : PROPIEDADES INMOBILIARIAS S.A.C.
Profesional : Ing. Carlos Enrique Valdivia Laredo
Reg. CIP. Nº. 55221.

2. ESTADO ACTUAL DE LAS INSTALACIONES:

La Galería COMPUPLAZA, es un Edificio moderno que cuenta con 5 niveles
y un sotano. La construcción consta de una fachada bien iluminada, una playa de
estacionamientos en el sotano, tiendas en cada uno de los pisos, escaleras de
circulación, servicios higienicos y ascensor.
Las Tiendas son de equipos de cómputo, impresoras, accesorios y servicio técnico.
La alimentación eléctrica llega primero a una caseta de Sub-Estación, ubicada en
el primer piso.
De la Sub-Estación eléctrica salen unos cables eléctricos al Tablero General de
Tiendas T-G, y a los Tableros de Servicios Generales TS-GA, TS-GF, ubicados en
el Sotano.
Existen 6 bancos de medidores en el Sótano, con sus cajas de Toma, respectivas
que alimentan a los tableros eléctricos de las tiendas a través de una red de
tuberías de PVC, en tramos rectos y cajas de pase de fierro galvanizado.
Los tubos de PVC en el sotano están soportados al techo mediante varillas y
angulos de acero.

Las cajas de Toma en los bancos de medidores son del Tipo F-2.
2.- ALCANCES DE LA OBRA :
El Presente Proyecto se ha realizado hace 8 años. Comprende el diseño de
las Instalaciones Eléctricas en Baja Tensión(220 V.), para la alimentación de
energía a todos los pisos del Edificio y las cargas de servicios Generales.

2.1.- Principales cargas generales del Edificio:

Casa de Bombas:
 Bomba de agua de 7.5 kW, trifásica, de presión constante y velocidad
variable(2). Trifásica.
 Bomba de agua contra-incendio de 40 HP, trifásica.
 Bomba de agua Jockey de 1.5 HP, trifásica.
01 ascensor eléctrico panorámico en el centro del edificio.

2.2.- Principales cargas de comercio del Edificio:

Los tableros de distribución de Tiendas son de diferentes potencias y están
diseñados para las sgtes. cargas:

Tablero Alumbrado Tomacorrientes Letreros TOTAL(W)

Tipo. (W) Luminosos
TT-1 200 150 100 450
TT-2 300 225 150 675
TT-3 300 375 150 825
TT-4 600 375 150 1125
TD-1 200 1270 100 1570
TD-2 400 1510 100 2010
TD-3 600 1750 100 2450

3.- DESCRIPCION DEL PROYECTO.-

3.1.- El Proyecto se ha desarrollado para que la tensión en 220 V, Baja Tensión,
trifásico, llegue a un tablero General y de allí a los Bancos de Medidores de
las Tiendas, ubicados en el sótano.
De los bancos de medidores salen unas tuberías de PVC, hacia los pisos de
arriba con los alimentadores de las tiendas.
2
 Existen 02 medidores generales, uno del Tablero General y otro del Tablero
de Servicios Generales.

3.2.- Bancos de Medidores:

Se han instalado 7 Bancos de medidores, cada uno con los sgtes. medidores:

Banco Med. Trifásicos Med. Med. Med. Med.

de Monofásicos Monofásicos Monofásicos Monofásicos
Med. (600 W) (900 W) (1200 W) (200 W a +)
1 1(T-G).150000 W.
1(TD-SG).
2 32 6 1
3 45 3 1
4 11 25 1(1500 W)
5 27 7 1
6 29 8
7 20 17 13 2(2000 W)
4(2500 W)
1(3000 W)

3.3.- Red de Circuitos Principales.- Los alimentadores principales hacia los

tableros serán de cobre del tipo THW, de 3 fases, proyectados en tubería
PVC-SAP. Ver el plano de esquemas unifilares.

3.4.- Red de Circuitos Derivados.- Los cables serán de conductor de cobre del
tipo TW, proyectados en tubería PVC-SAP, para los Circuitos de
alumbrado, tomacorrientes, etc.

3.5.- Distribución de Salidas para Artefactos de Techo, Pared y

Tomacorrientes:
La Distribución de las Salidas para artefactos de techo, pared,
tomacorrientes, teléfonos, han sido diseñadas en los lugares más
convenientes, con el objetivo de brindar un buen nivel de iluminación a
usuarios y que estos cuenten con la cantidad de Tomacorrientes bipolares
dobles, con puesta a tierra, adecuados.

3.6.- Instalación de los Tableros de Distribución.-

3
 Los Tableros de Distribución serán metálicos, con plancha de 2.0 mm. De
espesor con barra para interruptores termomagnéticos y diferenciales, en
forma empotrada a las alturas indicadas en el Plano.
Se instalarán los sgtes. tableros de distribución:
Tablero General:
- T-G.(Del tipo autosoportado.)
Tableros de distribución de Tiendas:
- TT-1(164),
- TT-2(66),
- TT-3(16),
- TT-4(1),
- TD-1(2),
- TD-2(4),
- TD-3(1).
Tableros de Servicios:
- TS-GA, TS-GF, (Del tipo autosoportado.)
- T-F1, T-BA, T-BS, T-BCI.

3.7.- Red de Comunicaciones Telefónicas(Externas e Internas) :

Proyectada para la instalación en conductos embutidos en pisos, techos y
paredes, incluyendo cajas de pase, cajas de salida. Las tuberías serán del
tipo PVC - SEL. La acometida de teléfonos y de TV-Cable será en forma
sub-terránea. Se recomienda la instalación de una Antena de TV-cable
satelital para la Galería.
Las Salidas para artefactos de teléfonos publico y privado, han sido
diseñadas en los lugares más convenientes.

4.0.- DEMANDA MAXIMA DE POTENCIA.- La Demanda Máxima de Potencia de

la acometida ha sido calculada de acuerdo al Código Nacional de
Electricidad 2006 – Utilización.
Se han elaborado cuadros de cargas para tableros de las Tiendas y de
Servicios Generales y los cuadros resumen se encuentran en los planos IE-
01 e IE-02.
TABLERO MAXIMA DEMANDA
T-G 148.830 kW.
4
 TD-SG 93.95 kW.
TOTAL 242.780 kW.

5.0.- DIMENSIONAMIENTO DE LOS ALIMENTADORES.-

Se ha calculado en función a la demanda máxima de potencia
correspondiente y la corriente de diseño es afectada de un factor de
seguridad. Fseg. = 1.25.

6.0.- SUMINISTRO DE ENERGÍA.- El suministro de energía es en B.T., 220 V, 60

hz, 3 fases, mediante 3 cables de energía 3-1x185mm2 NYY - 80mm∅ PVC-

P, el cual es tendido en forma subterránea desde la Caseta de la SUB-

ESTACION eléctrica, hacia los Tableros autosoportados del Sótano. La
caseta de la Sub-Estación eléctrica tiene una puerta metalica de acceso,
cerrada y se encuentra en el Primer piso.

7.0.- SISTEMA DE PUESTA A TIERRA.-

Se han previsto las tomas de puesta a tierra mediante pozos con varilla de
cobre de 20 mm Æ x 2.40 m de largo, complementada por la línea
respectiva.
El valor de la resistencia de pozo a tierra será no menor de 15.
Los Pozos han sido rellenados con tierra de chacra, previamente cernida y
compactada, así como el uso de aditivos, como, 01 saco de SAL
INDUSTRIAL, 01 saco de BENTONITA, Thor-gel y agua.
Los pozos de Tierra son conectados en forma equipotencial mediante un
cable desnudo de 120 mm2.
Los cálculos de resistencia de tierra se han realizado de acuerdo a las
siguientes formulas :
Resistencia para un pozo de tierra

R1 =  x Ln (4L/1.36d)
2L

5
 R3= R1 ( 2 + α - 4 α2)
6-7α
Donde:
R1: Resistencia de pozo de Tierra de una varilla
R3: Resistencia de malla de 3 pozos
 : Resistividad del terreno (Ohms xml)
L : Longitud de varilla (mts.)
d : Diámetro de varillas (mts.)
a: Distancia entre varillas (mts.)
r : Radio semiesferico equivalente (mts) donde
α: Coeficiente de reducción
α=r r = L/ Ln 4L/d
a

Los cálculos se han realizado bajo las siguientes consideraciones:

 Resistividad del terreno () : 300 Ohms x m
 Longitud de la Varilla : 2.40mts
 Diámetro de la Varilla : 0.020mts.
El tratamiento de la tierra jardin a utilizarse en los pozos de tierra será
con el compuesto “THOR-GEL” o similar, que según recomendaciones de
los fabricantes, el porcentaje de reducción de resistencia, bajo garantía
es:
 1 Dosis de 5Kgms. ………80-85%
 2 Dosis de 5Kgms. ………85-92%
 3 Dosis de 5Kgms. ………90-95%

El sistema de Puesta de Tierra es equipotencial y se encuentra en el Sotano

del Edificio. Existen 07 pozos interconectados por un conductor desnudo de
120 mm2, THW, entubado por debajo del piso en tubos de 40 mm.
, cada uno con una tapa de concreto, con su señalización respectiva.
Nº. de Pozo Resistencia Medida.

1 9.80 Ω
2 8.67 Ω
3 13.0 Ω
4 10.35 Ω
6
 5 9.56 Ω
6 5.51 Ω
7 6.85 Ω

8.0.- CÁLCULOS JUSTIFICATIVOS :

a) Cálculos de intensidades de corrientes
Los cálculos se han hecho con la siguiente fórmula:
MDTOTAL
Ia = KxVxCOS

Donde: Ia = Corriente del Alimentador.

K=1.732 para circuitos trifásicos.
K=1.000 para circuitos monofásicos
COS = Factor de Potencia eléctrico.

b) Cálculos de caída de tensión.-

Los cálculos de caida de tensión se han realizado con la siguiente
fórmula:
 IxL 
ΔV = Kxρ  Cos Ø
 S 
Donde:
I : Corriente de Amperios
V : Tensión de servicios en voltios
MDTOTAL : Máxima demanda total en Watts.
CosΦ : Factor de potencia(0.88)
ΔV : Caida de tensión en voltios, 2.5%
L : Longitud en mts.
 : Resistencia específica o coeficiente de resistividad del
cobre para el conductor en Ohm-mm2/m. Para el cobre =
0.0175 Ohm-mm2/m.
S : Sección del conductor en mm2
K : Constante que depende del sistema. 1.732 para circuitos
trifásicos, 2 para circuitos monofásicos.

La caida de tensión de los alimentadores principales y secundarios se

encuentra dentro del margen permisible normado. (<2.5 %).
7
9.- CODIGO Y REGLAMENTO
El Contratista se someterá en todos los trabajos a ejecutarse a lo
determinado en el Código Nacional de Electricidad y a las Normas del
Reglamento Nacional de Edificaciones, y al Reglamento de Seguridad del
Sector Eléctrico.
Los materiales, equipos, accesorios y forma de instalación deben satisfacer
los requisitos del Código y Reglamento ya mencionados, así como a las
Ordenanzas Municipales y a lo determinado por la empresa de Servicio
público de Electricidad o de Servicio Telefónico.

10.- PRUEBAS
Antes de la colocación de las Luminarias, Tomacorrientes y demás aparatos
receptores se efectuará una prueba de toda la Instalación.
La prueba será primero continuidad y luego de aislamiento de cada fase a
tierra y de aislamiento entre fases. La prueba deberá ser de los
alimentadores y circuitos derivados.
Los Valores mínimos de resistencia de aislamiento de las redes conectadas
de acuerdo a las prescripciones del Código Eléctrico son:
- Circuito de 15 a 20 A 1'000,000 Ohms
- Circuito de 21 a 50 A 250,000 Ohms
- Circuito de 51 a 100 A 100,000 Ohms
- Circuito de 101 a 200 A 50,000 Ohms
- Circuito de 201 a 400 A 25,000 Ohms
- Circuito de 401 a 800 A 12,000 Ohms

Después de la colocación de los Artefactos de alumbrado y receptores de

utilización, se efectuará una 2° Prueba, la que se estimará satisfactoria si los
valores de la resistencia de aislamiento obtenidos no son inferiores al 50 %
de los valores indicados anteriormente.

11 .- SIMBOLOS
Para este Proyecto se están considerando los Símbolos definidos en el
Codigo Nacional de Electricidad Año 2006.

8
 INSTALACIONES ELECTRICAS
GALERIA COMPUPLAZA

ESPECIFICACIONES TECNICAS

1.- CONDUCTOS :
Serán de Cloruro de Polivinilo PVC, del tipo Pesado ( P ) , en tramos de 3.0
m. de longitud.
Para empalmar los tubos de PVC, se usarán uniones y pegamentos
especiales recomendados por los Fabricantes; las curvas de 90° pueden ser
hechas en Obra de acuerdo a las recomendaciones de los fabricantes.
Los tubos se unirán a las cajas mediante uniones de PVC.
Al instalar las tuberías se dejarán tramos curvos entre las cajas a fin de
absorber las contracciones del material sin que desconecten las cajas. No
se aceptarán más de cuatro curvas de 90° o su equivalente entre cajas.
Para unir las tuberías se emplearán empalmes a presión y pegamentos
recomendados por el fabricante.
9
 Tubería según Proyecto
( PVC - P )
1/2"Æ ( 15 mm ) 1 1/2" Æ ( 40 mm )
3/4"Æ ( 20 mm ) 2" Æ ( 55 mm )
1"Æ ( 25 mm ) 2 1/2" Æ ( 65 mm )
1 1/4Æ ( 35 mm ) 3" Æ ( 80 mm )
o su equivalente en tuberia PVC-L

2.- CONDUCTORES :

2.1.- Cable de energía 3x(3-1x185 mm2 NYY + 1-1x70 mm2 NYY).

Norma de Fabricación : NTP-IEC 60502-1

Tensión de Servicio : 600/1000 V
Temperatura de operación : 90ºC

Conductores de cobre electrolítico recocido, sólido o cableado (comprimido,

compactado), aislamiento y cubierta individual de PVC. En la conformación
duplex los dos conductores son trenzados entre sí. En la conformación triple,
los tres conductores son ensamblados en forma paralela mediante una cinta
de sujeción.

Aplicación general como cable de energía. En redes de distribución en baja

tensión, instalaciones industriales, en edificios y estaciones de maniobra. En
instalaciones fijas, en ambientes interiores (en bandejas, canaletas,
etc), directamente enterrado en lugares secos y húmedos.

Buenas propiedades eléctricas y mecánicas. La cubierta exterior de PVC le

otorga una adecuada resistencia a los ácidos, grasas, aceites y a la abrasión.
Facilita empalmes, derivaciones y terminaciones. Menor peso que los cables
NYY convencionales y mejor disipación de calor permitiendo obtener una
mayor intensidad de corriente admisible. Retardante a la llama.

2.2.- Conductor de cobre 3-1x10/ 3-1x6 mm2 THW/2-1x4.0 mm2 THW.

Serán de cobre electrolítico suave, sólido o cableado de alta conductibilidad

99 %, con aislamiento de materiales termoplásticos resistente a la humedad
y retardante de la llama del tipo TW para los circuitos derivados y del tipo
THW, para la red de alimentadores y red de Fuerza.
10
Con las Siguientes características :
- Tensión de Operación : 600 V. AC.
- Temperatura de operación : TW 70° C
THW 75° C

Serán de las secciones indicadas en los Planos. Cumplirán con los requisitos
de las normas :
a) Conductor TW : ASTM B3 y B8 para conductor y VDE 0250 para el
aislamiento.
b) Conductor THW : ASTM para el conductor ; UL-83 para el aislamiento.
Los conductores tendrán color diferente para cada fase de acuerdo a lo
estipulado en el Código Nacional de electricidad. Reservándose el color
Amarillo para la línea de tierra.
No se pasará ningún conductor por los conductos antes de que las juntas
hayan sido herméticamente ajustados y todo el tramo haya sido asegurado.
A los alambres se les dejará extremos suficientemente largos para las
conexiones ( L = 0.40 m ).

Los conductores serán continuos de caja a caja, no permitiéndose

empalmes que queden dentro de las tuberías. Todos los empalmes se
ejecutarán en las cajas y serán eléctrica y mecánicamente seguros,
protegiéndose con cinta aislante y autovulcanizable con espesor igual al del
aislante del conductor, protegido finalmente con cinta de PVC. Antes de
proceder al alambrado se limpiarán y secarán los tubos y se barnizarán las
cajas. Para facilitar el paso de los conductores se empleará talco en polvo o
estearina , no debiéndose usar grasas o aceites.
La conexión de los conductores a las barras de los tableros se hará por
medio de terminales a presión.
Las derivaciones se efectuarán con conectores de cobre estañado o bronce
y se protegerán con cinta aislante. Autovulcanizable.
Medición.-
La unidad de medición es por metro lineal.
Pago.-
El pago es de acuerdo al avance de la partida en la obra, y por metro lineal.

11
3.- CAJAS DE PASE :
Las salidas para derivaciones, empalmes y de paso se ejecutarán con cajas
metálicas de Fierro Galvanizado pesado 1.59 mm de espesor. y serán
debidamente barnizados.
Las Cajas para tomacorrientes, centros braquetes , etc. serán de los tipos
apropiados para cada caso y fabricados con estampado de plancha de 1.59
mm de espesor mínimo.
Las orejas para fijar los accesorios, serán de una sola pieza con el cuerpo
de la caja.
Dimensiones de las Cajas :
- Octogonales de 100 x 40 mm :
Para salida de Artefactos de techo, pared, etc.
- Rectangulares de 100 x 55 x 40 mm :
Para interruptores , tomacorrientes , teléfonos y timbres.
- Cuadradas de 100 x 40 mm :
Para cajas de pase , interruptores, tomacorrientes, teléfonos y otros donde
lleguen más de 2 tubos de 20 mm. Æ PVC – P o más de 4 conductores, se
colocarán cajas de 100 x 55 mm, con tapa de un gang, donde se indica en
los planos.
Cajas Especiales :
Donde lleguen alimentadores o tubos de 25 mm Æ o mayores, se emplearán
cajas especiales construidas en plancha de fierro galvanizado de 1,59mm
de espesor como mínimo, con tapa hermética, empernada, del mismo
material. Se ajustarán de acuerdo a lo previsto en el Código Nacional de
Electricidad y serán de las dimensiones mostradas en el plano.

4.- INTERRUPTORES, TOMACORRIENTES Y TAPAS CIEGAS.-

Se instalarán los interruptores y tomacorrientes que se indican en los Planos
del proyecto, los mismos serán del tipo para instalación empotrada en caja
rectangular y con placa de aluminio anodizado.
Los Tomacorrientes serán bipolares dobles con puesta a tierra, ubicados a
las alturas recomendadas en la Leyenda.

12
 Los Tomacorrientes bipolares dobles con puesta a tierra para las luces de
emergencia serán instalados a las alturas reglamentarias de 2.20 mts o
mayores, de acuerdo al replanteo en obra.
Los Interruptores de pared serán del tipo balancín de operación silenciosa,
de contactos unipolares, con mecanismos encerrados con cubierta fenólica
estable y terminales de tornillo para conexión lateral. Serán de la serie
modus Plus de Ticino, preferentemente.
Las características de los Interruptores y Tomacorrientes serán :
.- Interruptores Bipolares 1 y 2 secciones 15A - 220 V.
.- Interruptores Unipolares de 1,2 y 3 secciones 15A - 220V
.- Interruptores de 3 vías conmutación 15A - 220 V
.- Tomacorrientes Bipolares 15A - 220 V
.- Tomacorrientes Bipolares con puesta a tierra 15A - 220 V.
Las Placas telefónicas serán con perforación central y del mismo material
que la de los tomacorrientes o interruptores.
Las Tapas ciegas serán de baquelita color marfil o de aluminio anodizado,
tendrán la forma de la caja y se asegurarán a la misma con pernos stove
bolt.

5.- ILUMINACION INTERIOR.-

El diseño de la iluminación interior del Edificio, consiste en el uso de los
sgtes. Tipos de lámparas:
- Lámparas tipo Spot Light adosable, con lámpara ahorradora de 20/24 W
c/u, en las tiendas que tienen falsos techos, baños, etc.
- Lamparas fluorescentes de 2x36 W, 02, para las Tiendas comerciales y
pasadizos.
- Lamparas fluorescentes de 2x36 W o circulares de 32 W para los Baños y
oficinas administrativas y de logistica.
Las lámparas fluorescentes instaladas en los pasadizos, hall de entrada, y
baños son del tipo hermético, y se encuentran sujetadas mediante pernos
al techo.

13
6.- ILUMINACION EXTERIOR O DE FACHADA.
El diseño de la iluminación exterior del Edificio, consiste en el uso de los
sgtes. Tipos de lámparas:
- Braquetes de 20 W, en la fachada de acceso, asi como en la iluminación
del pasadizo interior principal. Equipados con lámparas ahorradoras.
Reflectores.-
Reflector integrado, de 70/150 W, tamaño reducido de haz simetrico, puede
ser usado en exteriores para bañado de fachadas, iluminacion de letreros,
parques, jardines etc.
Marca: Josfel
Lámparas.-
Lámpara de halogenuro metálico, con quemador ceramico, pot: 150w, flujo
luminoso: 12700 lumenes, diametro: 20mm, long. tot: 105mm, casquillo:
G12, IRC:90..100, temperatura d/color: 4200º K, aplic. iluminacion de
lugares amplios, estadios, lozas deportivas, etc.

7.- LETREROS LUMINOSOS.-

Los letreros luminosos de las tiendas están fabricados en planchas
metalicas, y con Lamparas fluorescentes de 2x36 W, o de 4x18 W.
Estan cubiertos por una lona de acrílico de 1/8” de espesor, translucida.

8.- TABLEROS ELECTRICOS.-

14
 Existirá un tablero eléctrico metálico en cada uno de los lugares especifi -
cados en el plano, con chapa y llave push-on, que dispondrá de barras R,
S, T, y Tierra.
Alojará en su interior a interruptores termomagneticos y diferenciales.
Los interruptores son de marcas conocidas, como G.Eléctric, LS, ABB.
Los interruptores principales tendrán una capacidad de ruptura de 25 kA.
Los interruptores de circuitos derivados tendrán una capacidad de ruptura
De 10 kA, 240 V.
La cantidad de polos del tablero se aprecia en el Plano.

9.- ARTEFACTOS : Los artefactos seran de buena calidad, tales como:

9.1.- Estabilizadores de corriente de Estado solido 4 kVA y 5 kVA.-
De 4 kVA.- Tensión rango de entrada: 176-253v, tension rango de salida: 210-
230v, velocidad < 4 milisegundos, sobre carga: 130% durante 1 minuto,
humedad relativa 0-95% sin condensacion.
Marca: Ieda Power Safe.
Modelo : LCR-40
De 5 kVA.- Tension rango de entrada 176-253v, tension rango de salida: 210-
230v, velocidad < 4 milisegundos, sobre carga: 130% durante 1 minuto,
humedad relativa 0-95% sin condensacion.
Marca: Ieda Power Safe.
Modelo : LCR-50
Medición.-
La unidad de medición es la unidad.
Pago.-
El pago se hará de acuerdo al avance de la partida en la obra, y por unidad.

15
9.2. Artefacto para luz de emergencia.-
Equipo con tensión de salida regulada de 12 Vdc dispositivo de control de
estado sólido, lámpara halógena incandescente de 36W-12V, para una
autonomía de 1 hora a plena carga.
La luminaria será de cubierta metálica fosfatizada y esmaltada al horno.
reflector de aluminio anodizado abrillantado. el acabado sera definido por el
arquitecto. Al reponerse la energia la conmutación sera automática e
inmediata, apagándose todas las lámparas del sistema de emergencia a
baterias.
Dispondra de dispositivos de supervision de la carga de las baterias que en
caso de la falla de esta, emitira una alarma audible y luminosa. asi mismo
dispondrá de un boton de prueba que permita verificar el adecuado
funcionamiento de las lámparas.

9.2. Central de Alarma Contra-Incendio.-

Los detectores de alarma y la Central de alarma contra incendio, tienen las
siguientes características:

DETECTOR DE HUMO FOTOELÉCTRICO Y

DE TEMPERATURA

* Diseño aerodinámico.
* Reporte automático de mantenimiento
* Detector de humo fotoeléctrico con sensor de
calor integrado de hasta 57 ºC
* Fácil instalación de 2 hilos.
* Programable por DIP switch o por número de
serie.

Sistemas Convencionales para Detección de Incendio.

Características Comunes de los Sistemas:

* Fuente de alimentación de 2.5 Amp.
* Alarma dedicada y relevador de "problema"
* Salida de potencia auxiliar de 0.5Amp.

16
 * Verificación de alarma para retardo de sirena
* Verificación avanzada, distingue entre estaciones manuales y detectores
convencionales
* El comunicador cabe en le gabinete (accesorio)
* Gabinete puede albergar dos baterías de 7.0 AH
* Característica de prueba de una sola persona
* Listado UI 864, cumple con las normas de NFPA 72 y 101
* Consumo en alarma 250 mA, en standby 50mA
* Dimensiones de 38.4 X 32.5 X 8.5 cm
* Alimentación de 120 VAC
* Opera con 24 VAC.

2 circuitos de notificación. Incluye transformador, gabinete, resistencias de

fianl de línea, tornillos, accesorios para montaje y pantalla de estado del
sistema.

10 .- MANO DE OBRA
Las obras se ejecutarán de acuerdo con las prescripciones y
recomendaciones generales de las instalaciones con tubería PVC Pesado. Se
tendrá cuidado en la elección de accesorios : codos , curvas , etc. Las cajas
de salida para tomacorrientes, interruptores deberán quedar perfectamente
enrasados y niveladas en los muros o zócalos , de tal manera que las placas
asienten justamente sobre los acabados. Las cajas de traspaso empotrado
deberán ir cubiertas con tapa de fierro galvanizado y asegurado por medio de
tornillos.
Para efectuar el paso de los alambres es indispensable que los conductos
sean recorridos previamente con alambre galvanizado y se realizará el paso
de los alambres una vez ejecutada la primera capa de barniz.

11.- EJECUCION DE LA OBRA :

a) Todo trabajo deberá ser realizado con personal técnico calificado
electricista, de preferencia una Empresa Contratista, con personal de mano
de obra, y que cuente con equipos y herramientas para el presente trabajo.

17
b) El Contratista, para la ejecución de las obras correspondientes a las
instalaciones eléctricas deberá verificar el proyecto con los proyectos de
Arquitectura, Estructuras e Instalaciones Sanitarias, con el objeto de evitar
interferencias en la ejecución de las mismas, en caso de encontrar
interferencias, deberá comunicar por escrito a la supervisión, dado que su
omisión significará al Contratista asumir el costo resultante de las
modificaciones requeridas.
c) Si el Contratista durante la ejecución de las obras requiere usar Energía
eléctrica, deberá hacerlo asumiendo por su cuenta los riesgos y gastos que
ocasionen su instalación y empleo.
d) El Contratista deberá realizar la compra de los materiales e insumos
necesarios, como interruptores, tomacorrientes, conductores, tableros,
cintas, de acuerdo a las especificaciones y con la presencia del Propietario.
e) Deberá tener a su personal con los implementos de seguridad mínimos
recomendados para el presente trabajo y eventualmente cubiertos con un
seguro de salud y contra todo riesgo.
El Contratista deberá presentar al Propietario por escrito las indicaciones
de identificación de cada sistema. La tapa de cada Tablero debe ser
marcado por la denominación del tablero, y cada circuito deberá ser
identificado con cinta en los interruptores.
f) El Contratista deberá entregar al Propietario al momento de la recepción de
las obras, las instrucciones de mantenimiento de equipos e instalaciones.
g) Cualquier cambio durante la ejecución de las obras que obligue a modificar
el proyecto Original será resultado de consulta y aprobación del Proyectista.

Lima, 24 de Febrero del 2012.

18
