UNIVERSIDAD NACIONAL DEL CALLAO

Facultad de Ingeniería Eléctrica y Electrónica

Instalaciones Eléctricas II
Segunda Práctica Calificada
INSTRUCCIONES.-
 La solución de esta práctica debe ser enviada al correo: cahuayllascom@unac.edu.pe a más tardar hasta
las 19:10 horas del presente día, caso contrario será desestimado para su calificación.

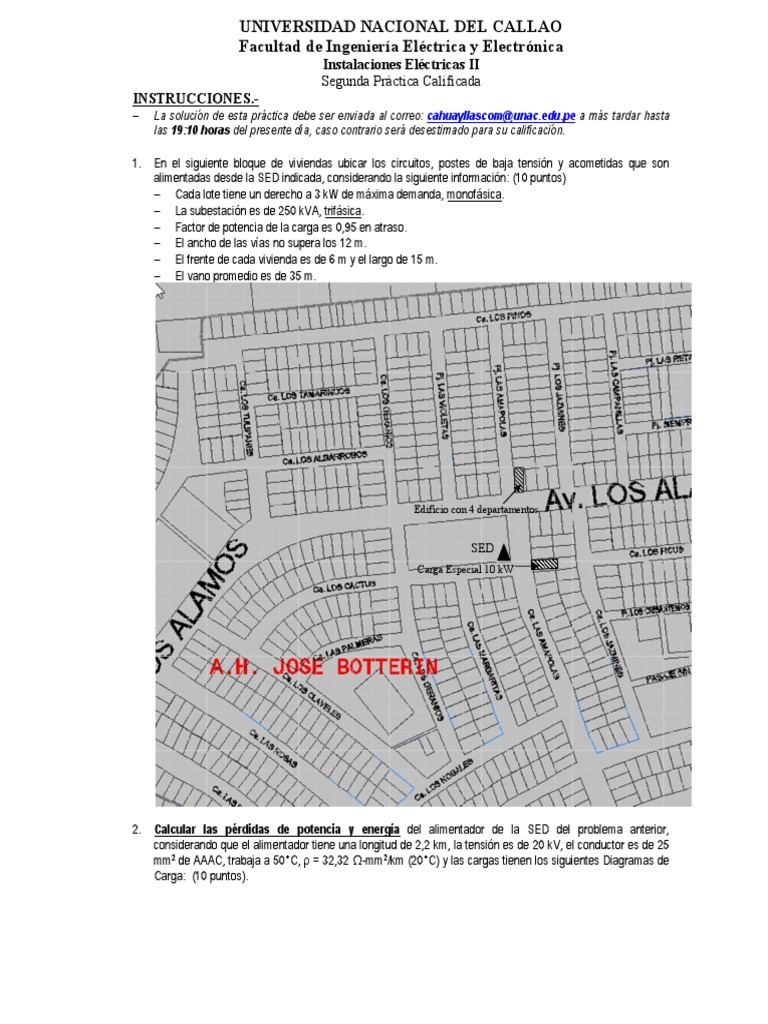

1. En el siguiente bloque de viviendas ubicar los circuitos, postes de baja tensión y acometidas que son
alimentadas desde la SED indicada, considerando la siguiente información: (10 puntos)
 Cada lote tiene un derecho a 3 kW de máxima demanda, monofásica.
 La subestación es de 250 kVA, trifásica.
 Factor de potencia de la carga es 0,95 en atraso.
 El ancho de las vías no supera los 12 m.
 El frente de cada vivienda es de 6 m y el largo de 15 m.
 El vano promedio es de 35 m.

Edificio con 4 departamentos

SED
Carga Especial 10 kW

2. Calcular las pérdidas de potencia y energía del alimentador de la SED del problema anterior,
considerando que el alimentador tiene una longitud de 2,2 km, la tensión es de 20 kV, el conductor es de 25
mm2 de AAAC, trabaja a 50°C, ρ = 32,32 Ω-mm2/km (20°C) y las cargas tienen los siguientes Diagramas de
Carga: (10 puntos).
 3
Potencia kW
2,5

1,5

0,5

0
0 4 8 12 16 20 24
Horas

Diagrama de Carga de un Usuario

11
Potencia kW
10
9
8
7
6
5
4
3
2
1
0
0 4 8 12 16 20 Horas 24

Diagrama de Carga de la Carga Especial

Callao, 27 de octubre de 2019
