PROYECTO.

“REEMPLAZO DE LA INFRAESTRUCTURA E IMPLEMENTACION DEL CENTRO DE SALUD SAN JUAN


BAUTISTA - MICRORRED SAN JUAN BAUTISTA DE LA RED DE SALUD HUAMANGA DIRESA -
AYACUCHO”

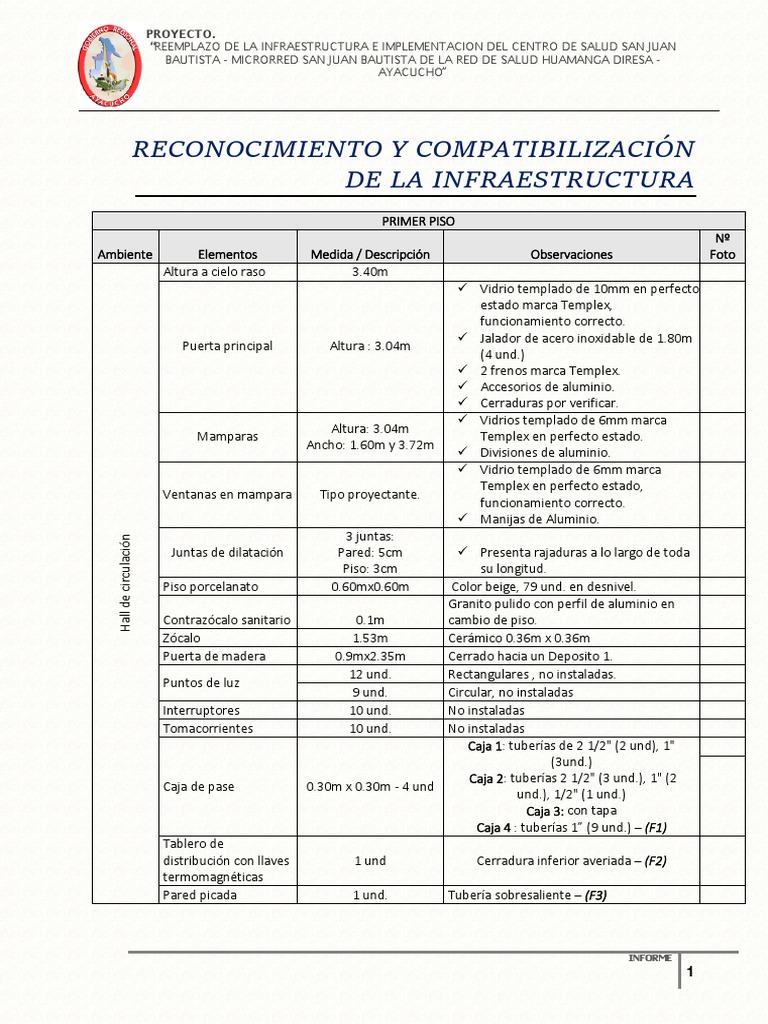

RECONOCIMIENTO Y COMPATIBILIZACIÓN
DE LA INFRAESTRUCTURA
PRIMER PISO

Ambiente Elementos Medida / Descripción Observaciones Foto
Altura a cielo raso 3.40m
 Vidrio templado de 10mm en perfecto
estado marca Templex,
funcionamiento correcto.
 Jalador de acero inoxidable de 1.80m
Puerta principal Altura : 3.04m
(4 und.)
 2 frenos marca Templex.
 Accesorios de aluminio.
 Cerraduras por verificar.
 Vidrios templado de 6mm marca
Altura: 3.04m
Mamparas Templex en perfecto estado.
Ancho: 1.60m y 3.72m
 Divisiones de aluminio.
 Vidrio templado de 6mm marca
Templex en perfecto estado,
Ventanas en mampara Tipo proyectante.
funcionamiento correcto.
 Manijas de Aluminio.
3 juntas:
Hall de circulación

Juntas de dilatación Pared: 5cm  Presenta rajaduras a lo largo de toda


Piso: 3cm su longitud.
Piso porcelanato 0.60mx0.60m Color beige, 79 und. en desnivel.
Granito pulido con perfil de aluminio en
Contrazócalo sanitario 0.1m cambio de piso.
Zócalo 1.53m Cerámico 0.36m x 0.36m
Puerta de madera 0.9mx2.35m Cerrado hacia un Deposito 1.
12 und. Rectangulares , no instaladas.
Puntos de luz
9 und. Circular, no instaladas
Interruptores 10 und. No instaladas
Tomacorrientes 10 und. No instaladas
Caja 1: tuberías de 2 1/2" (2 und), 1"
(3und.)
Caja 2: tuberías 2 1/2" (3 und.), 1" (2
Caja de pase 0.30m x 0.30m - 4 und
und.), 1/2" (1 und.)
Caja 3: con tapa
Caja 4 : tuberías 1” (9 und.) – (F1)
Tablero de
distribución con llaves 1 und Cerradura inferior averiada – (F2)
termomagnéticas
Pared picada 1 und. Tubería sobresaliente – (F3)

INFORME
1
PROYECTO.
“REEMPLAZO DE LA INFRAESTRUCTURA E IMPLEMENTACION DEL CENTRO DE SALUD SAN JUAN
BAUTISTA - MICRORRED SAN JUAN BAUTISTA DE LA RED DE SALUD HUAMANGA DIRESA -
AYACUCHO”

INFORME
2
PROYECTO.
“REEMPLAZO DE LA INFRAESTRUCTURA E IMPLEMENTACION DEL CENTRO DE SALUD SAN JUAN
BAUTISTA - MICRORRED SAN JUAN BAUTISTA DE LA RED DE SALUD HUAMANGA DIRESA -
AYACUCHO”

F
1

F F
2 3

INFORME
3
PROYECTO.
“REEMPLAZO DE LA INFRAESTRUCTURA E IMPLEMENTACION DEL CENTRO DE SALUD SAN JUAN
BAUTISTA - MICRORRED SAN JUAN BAUTISTA DE LA RED DE SALUD HUAMANGA DIRESA -
AYACUCHO”

PRIMER PISO
Ambiente Elementos Medida / Descripción Observaciones
Caja control 0.10m x 0.26m 2 tuberias 1" (negro y plomo) - (F1)
Luminaria 3 und. No instaladas
Interruptores 1 und. No instaladas
Tomacorrientes 1 und. No instaladas
Caja Ascensor 1.84m x 2.35m – 2 und tarrajeo
Ascensor

Aceros 6 grupos de 24 und. acero de 1/2" – (F2)


Ambiente Inmediato … Cerrado
Juntas de dilatación en
pared 5cm Presenta Rajaduras en pared (F4)
Juntas de dilatación en
piso 3cm
Vano 0.80m x 0.92m con 2 tuberias con reducción. (F3)
Eflorescencia … Parte inferior interna. (F1)

INFORME
4
PROYECTO.
“REEMPLAZO DE LA INFRAESTRUCTURA E IMPLEMENTACION DEL CENTRO DE SALUD SAN JUAN
BAUTISTA - MICRORRED SAN JUAN BAUTISTA DE LA RED DE SALUD HUAMANGA DIRESA -
AYACUCHO”

F F
1 2

F F
3 4

INFORME
5
PROYECTO.
“REEMPLAZO DE LA INFRAESTRUCTURA E IMPLEMENTACION DEL CENTRO DE SALUD SAN JUAN
BAUTISTA - MICRORRED SAN JUAN BAUTISTA DE LA RED DE SALUD HUAMANGA DIRESA -
AYACUCHO”

PRIMER PISO

Ambiente Elementos Medida / Descripción Observaciones Foto
02 hojas, sin vidrios en las ventanas de
Puerta 1 3.25m x 1.93m cada puerta, con cerradura.
02 hojas de 3.41m x 02 hojas, sin vidrios en las ventanas de
Puerta 2 1.93m cada puerta, con cerradura.
Vano 0.92mx0.92m Tuberías de 2 1/2" (1 und) y de reducción.
Caja Mediana 0.27mx0.27m Tuberías de 1" (15 und) y ½” (1 und).
Caja Pequeña 0.16mx0.16m Tuberías de 1" (4 und) / con tapa.
SALA DE ESPERA 02

Caja Pequeña 2 0.10mx0.10m Con tapa.


Vano 0.40mx0.48m Tuberías de ½” (6 und) y 1” (23 und).
Tuberías de ½” (9 und), 1” (1 und), 1 ½” (1
Vano 0.50mx0.40m und) y 2” (1 und).
Piso porcelanato 0.60mx0.60m Color beige, 25 und. en desnivel.
Granito pulido con perfil de aluminio en
Contrazócalo sanitario 0.1m cambio de piso.
Zócalo 1.53m Cerámico 0.36m x 0.36m
4 und. Rectangulares , no instaladas.
Puntos de luz
4 und. Circular, no instaladas
Interruptores 12 und. No instaladas
Tomacorrientes 14 und. No instaladas

PRIMER PISO

Ambiente Elementos Medida / Descripción Observaciones Foto
Puerta 0.80m x 3.41m 01 hoja, perfecto estado.
02 hojas de 3.41m x 02 hojas, sin vidrios en las ventanas de
Vestidor Mujeres / S,H, N°08 Vestidor personal

Puerta 2 1.93m cada puerta, con cerradura.


Vano 0.92mx0.92m Tuberías de 2 1/2" (1 und) y de reducción.
Caja Mediana 0.27mx0.27m Tuberías de 1" (15 und) y ½” (1 und).
Caja Pequeña 0.16mx0.16m Tuberías de 1" (4 und) / con tapa.
Caja Pequeña 2 0.10mx0.10m Con tapa.
Mujeres

Vano 0.40mx0.48m Tuberías de ½” (6 und) y 1” (23 und).


Tuberías de ½” (9 und), 1” (1 und), 1 ½” (1
Vano 0.50mx0.40m und) y 2” (1 und).
Piso porcelanato 0.60mx0.60m Color beige, 25 und. en desnivel.
Granito pulido con perfil de aluminio en
Contrazócalo sanitario 0.1m cambio de piso.
Zócalo 1.53m Cerámico 0.36m x 0.36m
4 und. Rectangulares , no instaladas.
Puntos de luz
4 und. Circular, no instaladas
Interruptores 1 und. No instaladas

INFORME
6
PROYECTO.
“REEMPLAZO DE LA INFRAESTRUCTURA E IMPLEMENTACION DEL CENTRO DE SALUD SAN JUAN
BAUTISTA - MICRORRED SAN JUAN BAUTISTA DE LA RED DE SALUD HUAMANGA DIRESA -
AYACUCHO”

Tomacorrientes 2 und. No instaladas
