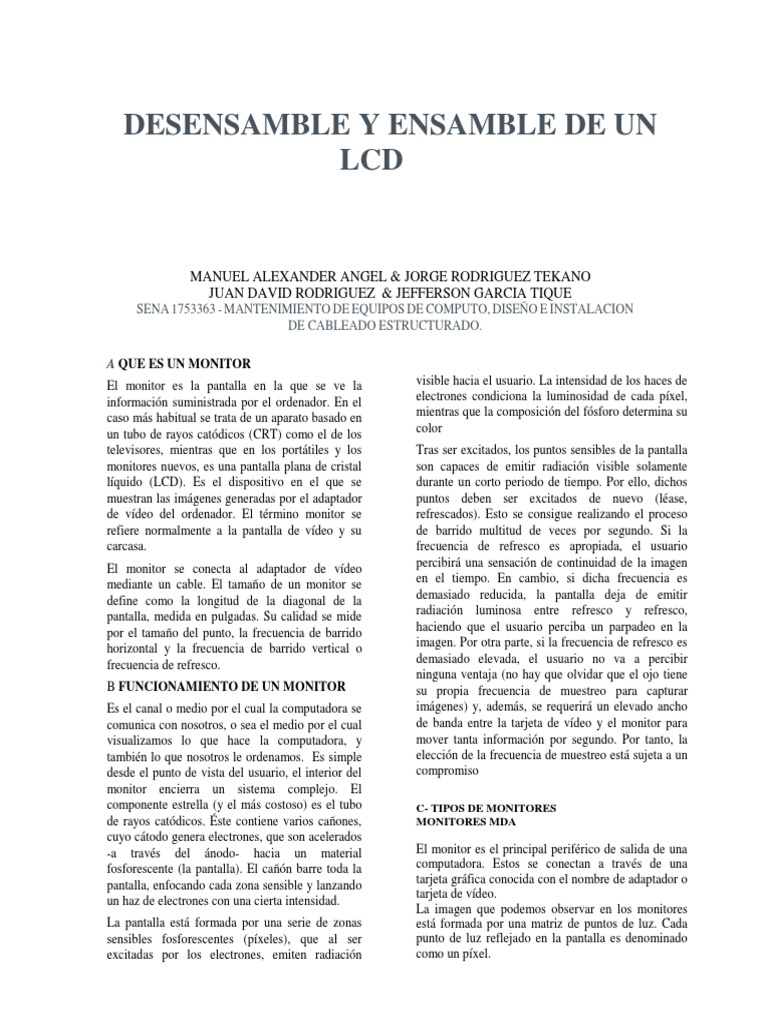

DESENSAMBLE Y ENSAMBLE DE UN
LCD
MANUEL ALEXANDER ANGEL & JORGE RODRIGUEZ TEKANO
JUAN DAVID RODRIGUEZ & JEFFERSON GARCIA TIQUE
SENA 1753363 - MANTENIMIENTO DE EQUIPOS DE COMPUTO, DISEÑO E INSTALACION
DE CABLEADO ESTRUCTURADO.
A QUE ES UN MONITOR
El monitor es la pantalla en la que se ve la
información suministrada por el ordenador. En el
caso más habitual se trata de un aparato basado en
un tubo de rayos catódicos (CRT) como el de los
televisores, mientras que en los portátiles y los
monitores nuevos, es una pantalla plana de cristal
líquido (LCD). Es el dispositivo en el que se
muestran las imágenes generadas por el adaptador
de vídeo del ordenador. El término monitor se
refiere normalmente a la pantalla de vídeo y su
carcasa.
El monitor se conecta al adaptador de vídeo
mediante un cable. El tamaño de un monitor se
define como la longitud de la diagonal de la
pantalla, medida en pulgadas. Su calidad se mide
por el tamaño del punto, la frecuencia de barrido
horizontal y la frecuencia de barrido vertical o
frecuencia de refresco.
B FUNCIONAMIENTO DE UN MONITOR
Es el canal o medio por el cual la computadora se
comunica con nosotros, o sea el medio por el cual
visualizamos lo que hace la computadora, y
también lo que nosotros le ordenamos. Es simple
desde el punto de vista del usuario, el interior del
monitor encierra un sistema complejo. El
componente estrella (y el más costoso) es el tubo
de rayos catódicos. Éste contiene varios cañones,
cuyo cátodo genera electrones, que son acelerados
-a través del ánodo- hacia un material
fosforescente (la pantalla). El cañón barre toda la
pantalla, enfocando cada zona sensible y lanzando
un haz de electrones con una cierta intensidad.
La pantalla está formada por una serie de zonas
sensibles fosforescentes (píxeles), que al ser
excitadas por los electrones, emiten radiación
visible hacia el usuario. La intensidad de los haces de
electrones condiciona la luminosidad de cada píxel,
mientras que la composición del fósforo determina su
color
Tras ser excitados, los puntos sensibles de la pantalla
son capaces de emitir radiación visible solamente
durante un corto periodo de tiempo. Por ello, dichos
puntos deben ser excitados de nuevo (léase,
refrescados). Esto se consigue realizando el proceso
de barrido multitud de veces por segundo. Si la
frecuencia de refresco es apropiada, el usuario
percibirá una sensación de continuidad de la imagen
en el tiempo. En cambio, si dicha frecuencia es
demasiado reducida, la pantalla deja de emitir
radiación luminosa entre refresco y refresco,
haciendo que el usuario perciba un parpadeo en la
imagen. Por otra parte, si la frecuencia de refresco es
demasiado elevada, el usuario no va a percibir
ninguna ventaja (no hay que olvidar que el ojo tiene
su propia frecuencia de muestreo para capturar
imágenes) y, además, se requerirá un elevado ancho
de banda entre la tarjeta de vídeo y el monitor para
mover tanta información por segundo. Por tanto, la
elección de la frecuencia de muestreo está sujeta a un
compromiso
C- TIPOS DE MONITORES
MONITORES MDA
El monitor es el principal periférico de salida de una
computadora. Estos se conectan a través de una
tarjeta gráfica conocida con el nombre de adaptador o
tarjeta de vídeo.
La imagen que podemos observar en los monitores
está formada por una matriz de puntos de luz. Cada
punto de luz reflejado en la pantalla es denominado
como un píxel.
 entre ellos. CGA fue el primero en contener sistema
gráfico a color.

Características:
•Resoluciones 160_200, 320×200, 640×200 píxeles.
G •Soporte de gráfico a color.
F •Diseñado principalmente para juegos de
F computadoras.
N •La tarjeta gráfica contenía 16 KB de memoria de
U vídeo
U
U MONITORES EGA

Por sus siglas en inglés “Enhanced Graphics

Los monitores MDA por sus siglas en inglés
“Monochrome Display Adapter” surgieron en el
año 1981.Junto con la tarjeta CGA de IBM.
Los MDA Conocidos popularmente por los
monitores monocromáticos solo ofrecían textos,
no incorporaban modos gráficos. Este tipo de
monitores se caracterizaban por tener un único
color principalmente verde. El mismo creaba
irritación en los ojos de sus usuarios.
Características:
•Sin modo gráfico.
•Resolución 720_350 píxeles.
•Soporte de texto monocromático.
• No soporta gráfico ni colores.
•La tarjeta gráfica cuenta con una memoria de
vídeo de 4 KB.
•Soporta subrayado, negrita, cursiva, normal,
invisibilidad para textos.
Adapter”, es un estándar desarrollado IBM para la
visualización de gráficos, creado en 1984. Este nuevo
monitor incorporaba una mayor amplitud decolores y
resolución.
EGA incorporaba mejoras con respecto al anterior
CGA. Años después también sería sustituido por un
monitor de mayores características.
Características:
•Resolución de 640_350 píxeles.
•Soporte para 16 colores.
•La tarjeta gráfica EGA estándar traían 64 KB de
memoria de vídeo

MONITORES CGA

MONITORES VGA

El término Video Graphics Array (VGA) se utiliza

Por sus siglas en inglés “Color Graphics Adapter”
o “Adaptador de Gráficos en Color” en español.
Este tipo de monitores fueron comercializados a
partir del año 1981, cuando se desarrollo la
primera tarjeta gráfica conjuntamente con un
estándar de IBM.
A pesar del lanzamiento de este nuevo monitor los
compradores de PC seguían optando por los
monitores MDA, ambos fueron lanzados al
mercado en el mismo año existiendo competencia
tanto para denominar a una pantalla de computadora
analógica estándar, al conector VGA de 15 contactos
D subminiatura, a la tarjeta gráfica que comercializó
IBM por primera vez en 1988 o con la resolución 640
× 480. Si bien esta resolución ha sido reemplazada en
el mercado de las computadoras, se está volviendo
otra vez popular para los dispositivos móviles.
VGA fue el último estándar de gráficos introducido
por IBM al que se atuvieron la mayoría de los
fabricantes de computadoras compatibles IBM,
convirtiéndolo en el mínimo que todo el hardware
gráfico soporta antes de cargar un dispositivo
específico. Por ejemplo, la pantalla de Microsoft
Windows aparece mientras la máquina sigue
funcionando en modo VGA, razón por la que esta
pantalla aparecerá siempre con reducción de la
resolución y profundidad de color.

MONITORES SVGA
SVGA denominado por sus siglas en inglés
“Super Video Graphics Array”, también
conocidos por “Súper VGA”. Estos tipos de
monitores y estándares fueron desarrollados para
eliminar incompatibilidades y crear nuevas
mejoras de su antecesor VGA.
SVGA fue lanzado en 1989, diseñado para brindar
mayores resoluciones que el VGA. Este estándar
cuenta con varias versiones, los cuales soportan
diferentes resoluciones.
Características:
•Resolución de 800×600, 1024_768 píxeles y
superiores.
•Para este nuevo monitor se desarrollaron
diferentes modelos de tarjetas gráficas como: ATI,
GeForce, NVIDIA, entre otros.
MONITOR CRT
CRT del inglés (Cathode Ray Tube que significa
tubos de rayos catódicos) es un dispositivo de
visualización inventado por William Crookes en
1875 .Se emplea principalmente en monitores,
televisores y osciloscopios, son aquellos que
tienen una especie de barriga o joroba, fueron los
primeros monitores en utilizarse, se caracterizan
por venir en colores claros, como blanco, amarillo
y gris, aunque la ultima generación de estos
monitores ya venia en colores mas modernos,
como el negro.
Completamente analógicos, realizaban un barrido
de la señal a lo largo de la pantalla produciendo
cambios de tensión en cada punto, generando así
imágenes.
MONITOR LCD
Las siglas LCD significan ("Liquid Cristal
Display") ó pantalla de cristal líquido. Es una
pantalla plana desarrollada por Pierre-Gilles de
Gennes, basada en el uso de una sustancia líquida
atrapada entre 2 placas de vidrio, haciendo que al
aplicar una corriente eléctrica a una zona
específica, esta se vuelva opaca y contraste con la
iluminación CCFL trasera. Este principio es
aplicado pero con ciertas modificaciones (ya que
se utilizan 3 colores básicos para generar la gama de
colores), lo cual permite la visualización de imágenes
procedentes de la computadora, por medio del puerto
de video hasta los circuitos de la pantalla LCD,
entran dentro de la clasificación FPD ("Flat Panel
Displays") ó visualizadores de panel plano.
Las pantallas LCD están a punto de reemplazar del
mercado a los monitores CRT.
Las pantallas LCD compiten en el mercado de las
computadoras portátiles contra las pantallas TFT
aunque hay modelos LCD-TFT que combinan ambas
tecnologías
Las pantallas LCD compiten en el mercado
doméstico contra las pantallas de plasma y pantallas
LED, así como en el futuro contra pantallas 3D.
MONITOR CRT
Estos monitores utilizan tubos cortos, pero
disponen de una pantalla íntegramente plana,
hoy en día son controlados por
un microprocesador que almacenar diferentes
formatos, además de corregir las accidentales
distorsiones, tienen la capacidad de presentar
hasta 1600x1200 píxeles.
MONITOR PLASMA
Las pantallas de plasma contienen una mayor
resolución que las teles tradicionales y son aptos para
mostrar señales HDTV y DTV, también capaces de
exhibir señales de las computadores XGA, SVGA y
VGA.
Los tubos de rayos tradicionales usan un haz de
electrones para mostrar la imagen en el tubo desde
arriba a abajo en tiempos regulares, iluminando cada
fósforo para obtener la imagen. Gracias a este
proceso las líneas pueden ser percibidas. La mayoría
de los controles del monitor plasma traen un doblador
de línea para mejorar la calidad de imagen.
Los controles del monitor plasma son capaces de
reproducir 16.77 millones de colores, proporcionando
una nitidez y realismo del color y una graduación
sutil entre colores.
El formato es panorámico ó 16:9. Este es el formato
que tiene televisión de Alta Definición (HDTV), y
generalmente contienen las películas de DVD.
PARTES DE UN MONITOR

Puente rectificador:
El puente rectificador son dos pequeñas piezas de
plástico, una circular y otra de forma rectangular,
con cuatro cables cortos unidos alrededor del
cuerpo. Su papel dentro de la pantalla LCD es
convertir los voltajes de CA en voltaje de CC. Un
corto en el puente rectificador puede causar que
una pantalla de un monitor permanezca negro, lo
cual requeriría una reparación.
Condensador del filtro:
El condensador del filtro es un pequeño
componente negro rectangular situado sobre el
transformador SMPS. No se debe confundir con el
condensador de salida del filtro, el condensador de
filtro media las corrientes altas con las tensiones
bajas dentro del monitor.
Transformador SMPS:
Un papel del transformador SMPS en un monitor
LCD es el de transferir toda la energía que pasa
por los bobinados vecinos mientras almacena poca
o ninguna energía en el proceso. Esto permite que
el monitor requiera la menor cantidad de energía
para funcionar. El transformador varía en color,
pero es ampliamente distribuido como una caja
rectangular de color amarillo con un código de
identificación escrito en la parte superior. El
transformador SMPS está posicionado casi
directamente en el centro del monitor interno de la
placa de suministro de energía.
Diodos de Schottky:
El diodo Schottky es un diodo semiconductor
utilizado en los monitores LCD por su capacidad
para crear una baja caída de tensión con una
acción de conmutación rápida ideal. Una tensión
baja cae cuando el encendido de un monitor ayuda
a proporcionar una mayor eficiencia del sistema
en los tiempos de arranque. Dependiendo del
fabricante hay dos diodos colocados directamente
uno junto al otro por encima del condensador de
filtro de salida en la placa de la fuente.
Condensador del filtro de salida:
Dependiendo del monitor LCD, puede haber entre
uno y seis condensadores electrolíticos de filtro de
salida por cada tarjeta de alimentación. Sellado en
un escudo de plástico con una tapa de plástico,
estos componentes funcionan por debajo de los
diodos Schottky para cargar el voltaje a su valor
máximo y descargar la tensión una vez
conseguido éste.
Fusible:
El fusible de un monitor LCD es un dispositivo de
protección de sobre-corriente para evitar un daño
excesivo o sobrecalentamiento dentro de la placa de
la fuente si hay una sobrecarga del flujo de corriente.
Cada monitor LCD tiene al menos un fusible, que
contiene un alambre de metal o tira que se funde en
caso de sobrecarga, lo cual requiere un reemplazo.
Los fusibles están ubicados a la izquierda del puente
rectificador y de los componentes de potencia IC.
Potencia IC:
Los circuitos integrados de potencia o ICs (por sus
siglas en inglés) se componen de un cuerpo delgado
rectangular con seis a 10n pines de pierna que se
extienden desde la base. Los ICs son responsables de
conectar a los carriles de alimentación de un circuito
respectivo, traduciendo señales entrantes positivas y
negativas de un microprocesador para una tensión y
del procesamiento de las señales en un nivel de
corriente que puede activar la carga entrante.
Opto-aislador:
El propósito del opto-aislador es transferir señales
eléctricas mediante la creación de ondas de luz para
proporcionar un aislamiento eléctrico entre los
voltajes de entrada y de salida. Su trabajo consiste en
evitar que los altos voltajes se transfieran a través de
otros componentes y dañen el monitor.
MONITOR 15 PULGADAS HP MODELO PX848A
CARACTERÍSTICAS
El monitor HP Pavilion vs15 posee las siguientes
características:
Pantalla de gran área visible diagonal.
Resolución de fábrica de 768 × 1024 y posibilidad de
utilizar pantalla completa para resoluciones
inferiores.
Entradas de video admitidas:
Señal analógica VGA
Cable de señal analógica VGA (provisto).
CORTÓ tiempo de respuesta para ver mejor
juegos y gráficos.
Buena visión sentado, parado o moviéndose de un
extremo al otro.
Capacidad de ajuste de inclinación
Pedestal desmontable y orificios de montaje
estándar de la Asociación para estándares
electrónicos y de video (VESA) para diversas
soluciones de montaje, incluso en paredes.
Ranura de candado de seguridad para un cable de
seguridad Kensington (cable no provisto).
Capacidad Plug and Play, si el sistema del equipo
la admite.
Ajustes en pantalla (OSD) para simplificar la
configuración y la optimización de la imagen
(inglés, chino simplificado, francés, alemán,
italiano, español y holandés).
Conexiones de audio admitidas:
altavoces estéreo integrados
conector para auriculares
Suministro de alimentación integrado
Ahorro de energía para reducir el consumo
DESENSAMBLE DE MONITOR HP
MODELO PX848A
La mayoría de las carcasas de los monitores LCD
están colocados a presión por lo que no es muy
común encontrar tornillos, si tienes un monitor
diferente al que desarmaremos, revisa bien la parte
de atrás, si detectas tornillos quitalos para poder
continuar.
PASOS
Desenchufa el monitor de la torre de la
computadora y colócalo boca abajo sobre una
superficie sólida.
2. Utiliza el destornillador Phillips para quitar
los cuatro tornillos de la parte posterior del
monitor que mantienen la base del monitor en su
lugar. Retira el soporte del monitor y déjalo a un
lado.
3. Coloca el monitor hacia arriba e inserta la
punta del destornillador de cabeza plana en el
hueco entre el panel frontal de la pantalla LCD y
la carcasa. Trabaja alrededor hasta que el panel
frontal salga hacia fuera.
4. Retira los cuatro tornillos (dos en cada lado)
de los soportes a cada lado de la pantalla.
5. Desconecta los conectores de la lámpara
que se extienden desde el lado de la pantalla hacia
el panel posterior de la unidad.
6. Jala la pantalla LCD fuera del panel posterior y
desenchufa el cable que va desde la parte posterior a
la parte trasera de la pantalla LCD. Coloca el monitor
con la pantalla hacia abajo. La placa de circuito verde
será visible en el panel posterior.
7. Coloca el panel trasero hacia abajo por lo que
estés viendo en el tablero de circuitos. Retira todos
los tornillos de la parte superior de la placa.
8. Abre el clip en la placa base más cercana al
interruptor de alimentación.
9. Levanta la placa de circuito impreso hacia
arriba y fuera del panel metálico posterior.
Antes de desarmar el monitor, controle que se
encuentra totalmente desenchufado, tanto de la red
eléctrica, como de la señal de la PC. Muchas veces, la
PC tiene tensión estática, pero suficiente para
hacernos reaccionar y esta tensión se comunica a
través de la ficha de señal de video.
· Para que tenga en cuenta, en la etapa de entrada
existe la tensión total de red eléctrica (sea 220 volts,
como 110 volts), en la etapa primaria de fuente unos
300 volts de tensión continua y en la etapa horizontal,
el fly back alimenta el tubo o TRC desde los 14 mil
volts, entiende las normas de prevención?
·Resulta intimidante pero conociendo las técnicas de
medición, no existen problemas de ninguna índole,
tanto de integridad física personal, como la del
monitor a reparar. Trabaje en un ambiente, limpio,
ordenado y por sobre todo, tranquilo, la tarea del
reparador es muchas veces la de investigación y es
imposible realizar una búsqueda de falla con
múltiples personas en su lugar de trabajo, con niños
muchas veces curiosos y que da lugar a descuidos o
desconcentraciones.
·Si tiene su propia mesa de trabajo, realice una
conexión permanente de red eléctrica e instale un
protector del tipo llave térmica.
·En lo posible trate de pisar de forma permanente en
cercanías a la mesa de trabajo, una alfombra de goma
o similar, esto lo aisla a usted de cualquier descarga a
tierra.
· Evitar al extremo cualquier instancia donde corra
peligro el aparato del cliente o el propio, por ejemplo,
mal apoyado sobre la mesa o con cables de tierra
sueltos a la hora de revisarlos. Puede dañarse de
forma irreversible el monitor y habrá que hacerse
cargo ante el cliente.
 Solución:
· Soldar y resoldar componentes será una tarea se debe reemplazar el excitador horizontal 2SC 3668
cotidiana, utilice las herramientas adecuadas para por que se puede encontrar dañado.
cada intervención, si se daña el circuito impreso Falla # 6
del monitor, habrá que hacer modificaciones y que la imagen aparece con líneas horizontales y se
darán mal aspecto si lo revisara otro profesional. desplaza de manera vertical.
·Ante la duda, consulte, escriba en un foro, pida Solución:
ayuda a la red de miembros, pero no realice Se debe reemplazar EEPROM porque se puede
pruebas ilógicas, por ejemplo, cortocircuitar encontrar dañada.
componentes para forzar un “arranque “del Falla # 7
monitor, no solo que seguirá con problemas, sino al activar el monitor se enciende el LED frontal esto
que probablemente dañe mas componentes. hace que la fuente se coloque en hibernación.
Solución:
·Siempre realice una prueba inicial enchufando el se remplaza el transistor ya que puede estar roto.
monitor en la “lámpara serie”, si el monitor está Falla # 4
muy quemado no afectara a la red domiciliaria, si la imagen puede aparecer con poco brillo o contraste.
no, seguramente saltara la llave térmica. Solución:
se debe remplazar el capacitor electrolítico C47 de 1
·Si conoce mas reglas y sabe que puede ayudar a miliamperio a 5 voltios taya que puede tener fugas.
otros, no dude en escribirnos en el foro o el blog, Falla # 5
para que otros las sepan (muchos principiantes el monitor deja de encender correctamente cuando el
estarán agradecidos) cable de la CPU se conecta.
Solución:
·Como regla general en la reparación de se debe reemplazar el excitador horizontal 2SC 3668
monitores, trate de utilizar componentes originales por que se puede encontrar dañado.
o en su defecto, utilice reemplazos directos o de Falla # 6
mayor capacidad. Esto hará que no solo el monitor la imagen aparece con líneas horizontales y se
no vuelva y el cliente nos reclame por una misma desplaza de manera vertical.
falla, sino que podrá evitarse que pueda dañarse Solución:
otra etapa que se encontraba en condiciones. Se debe reemplazar EEPROM porque se puede
encontrar dañada.
FALLAS MAS COMUNES Falla # 7
al activar el monitor se enciende el LED frontal esto
Falla # 1 hace que la fuente se coloque en hibernación.
El monitor se apaga cuando es configurado a una Solución:
resolución de trabajo de trabajo de 800x600. se remplaza el transistor ya que puede estar roto.
Solución:
se reemplaza la memoria EEPROM ya que se Falla # 8
puede encontrar dañada. no enciende.
Falla # 2 Solución:
Se prende el monitor e inmediatamente se apaga. se debe reemplazar el yugo ya que puede estar en
Solución: corto.
se debe reemplazar el transistor de salida
horizontal ya que se puede encontrar en corto. Falla # 9 No enciende
Falla # 3 Solución:
la imagen tiende a aparecer con demasiado brillo. Se deben Cambiar los diodos rectificadores de B+
Solución: porque pueden estar abiertos.
se debe reemplazar el sócalo de conexión a la Falla # 10
tarjeta base del cinescopio porque la terminales se Imagen con poco Brillo.
pueden encontrar carbonizadas lo cual puede Solución:
producir un corto. se debe remplazar el flyback porque posiblemente
Falla # 4 esta dañado.
la imagen puede aparecer con poco brillo o Falla # 11 aparecen sombras en los iconos.
contraste. Solución:
Solución: se deben cambiar todos los capacitores electrolíticos
se debe remplazar el capacitor electrolítico C47 de de fuente, cinescopio .
1 miliamperio a 5 voltios taya que puede tener Falla # 12
fugas. no enciende
Falla # 5 Solución:
el monitor deja de encender correctamente cuando se debe remplazar el capacitor C441 de 2200 Pf
el cable de la CPU se conecta. Falla # 13
no enciende
Solución:
se debe reemplazar el circuito IC001 porque
puede estar dañado.
Falla # 14
imagen borrosa
Solución:
se remplaza el flyback que posiblemente este
dañado
Falla # 15
No enciende
Solución:
se remplaza el integrado IC701 por posibles
daños.
Falla # 16
la imagen aparece con un tono morado.
Solución:
se remplaza el diodo MA1131 por encontrarse en
corto.
Falla # 17
la imagen tiene tonalidad rojiza
Solución:
se remplaza el diodo D307 por Posibles daños.

Falla # 18
imagen sin brillo.
Solución:
se remplaza la resistencia R107 por estar abierta.

Falla # 19 la imagen es rojiza

Solución:
se remplaza el cable de conexión entre el monitor
y la tarjeta de video por falso contacto.
Falla # 20
la imagen aparece con poca anchura.
Solución:
se debe reemplazar el circuito TDA 4852 ya puede
estar dañado.

FOTOS DEL PROCESO
