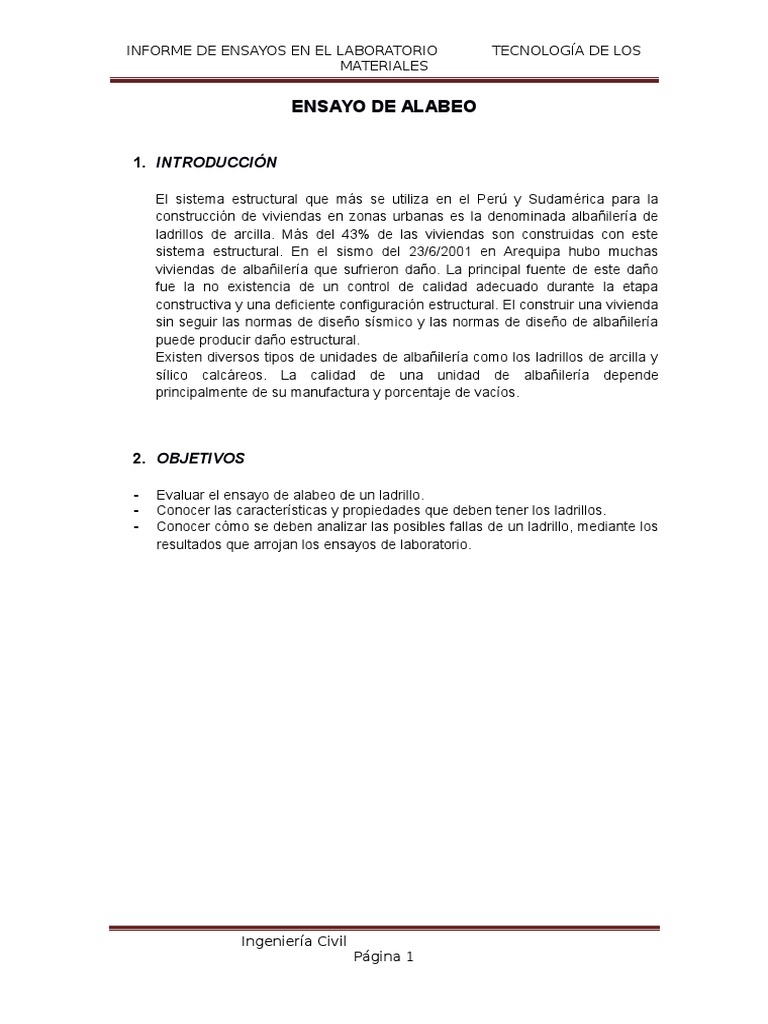

INFORME DE ENSAYOS EN EL LABORATORIO TECNOLOGÍA DE LOS

MATERIALES

ENSAYO DE ALABEO

1. INTRODUCCIÓN

El sistema estructural que más se utiliza en el Perú y Sudamérica para la


construcción de viviendas en zonas urbanas es la denominada albañilería de
ladrillos de arcilla. Más del 43% de las viviendas son construidas con este
sistema estructural. En el sismo del 23/6/2001 en Arequipa hubo muchas
viviendas de albañilería que sufrieron daño. La principal fuente de este daño
fue la no existencia de un control de calidad adecuado durante la etapa
constructiva y una deficiente configuración estructural. El construir una vivienda
sin seguir las normas de diseño sísmico y las normas de diseño de albañilería
puede producir daño estructural.
Existen diversos tipos de unidades de albañilería como los ladrillos de arcilla y
sílico calcáreos. La calidad de una unidad de albañilería depende
principalmente de su manufactura y porcentaje de vacíos.

2. OBJETIVOS

- Evaluar el ensayo de alabeo de un ladrillo.


- Conocer las características y propiedades que deben tener los ladrillos.
- Conocer cómo se deben analizar las posibles fallas de un ladrillo, mediante los
resultados que arrojan los ensayos de laboratorio.

Ingeniería Civil
Página 1
INFORME DE ENSAYOS EN EL LABORATORIO TECNOLOGÍA DE LOS
MATERIALES

3. MARCO TEÓRICO

A. DEFINICIONES

UNIDADES DE ALBAÑILERÍA

Se denomina ladrillo a aquella unidad cuya dimensión y peso permite que sea
manipulada con una sola mano. Se denomina bloque a aquella unidad que por su
dimensión y peso requiere de las dos manos para su manipuleo.

 Las unidades de albañilería a las que se refiere la norma son ladrillos y bloques
en cuya elaboración se utiliza arcilla, sílice-cal o concreto, como materia prima.
 Estas unidades pueden ser sólidas, huecas, alveolares o tubulares y podrán
ser fabricadas de manera artesanal o industrial.
 Las unidades de albañilería de concreto serán utilizadas después de lograr su
resistencia especificada y su estabilidad volumétrica. Para el caso de unidades
curadas con agua, el plazo mínimo para ser utilizadas será de 28 días.

TIPOS:

Unidad de Albañilería. Ladrillos y bloques de arcilla cocida, de concreto o de sílice-cal.


Pueden ser sólidos, huecos, alveolares y/o tubulares.

a) Unidad de Albañilería Sólida (o Maciza)

Unidad de Albañilería cuya sección transversal en cualquier plano paralelo a la


superficie de asiento tiene un área igual o mayor que el 70% del área bruta en
el mismo plano.
“Macizos corrientes”, que se emplean para toda clase de muros. En el mercado
los hay de varias dimensiones, como se verá más adelante.
“Ladrillón”, denominado también bomba, king-kong, etc. Empleado en muros de
relleno, en aquellos que no van a soportar cargas apreciables.

b) Unidad de Albañilería Hueca.

Ingeniería Civil
Página 2
INFORME DE ENSAYOS EN EL LABORATORIO TECNOLOGÍA DE LOS
MATERIALES

Unidad de Albañilería cuya sección transversal en


cualquier plano paralelo a la superficie de asiento
tiene un área equivalente menor que el 70% del área
bruta en el mismo plano.
Utilizados para muros en pisos altos, a fin de
disminuir los pesos; usados también en los techos de
concreto armado del tipo llamado techo aligerado.
c) Unidad de Albañilería Alveolar

Unidad de Albañilería Sólida o Hueca con alvéolos o celdas de tamaño


suficiente como para alojar el refuerzo vertical. Estas unidades son empleadas
en la construcción de los muros armados.

d) Unidad de Albañilería Tubular (o Pandereta)

Unidad de Albañilería con huecos paralelos a la superficie de asiento,


empleados para aligerar el peso de los muros.

e) Unidad de Albañilería Apilable

Es la unidad de Albañilería alveolar que se asienta sin mortero

f) Pasteleros

Usados como revestimiento, o para impermeabilizar azoteos, y para pisos


rústicos y de poco tráfico.

FORMA

Ingeniería Civil
Página 3
INFORME DE ENSAYOS EN EL LABORATORIO TECNOLOGÍA DE LOS
MATERIALES

En cuanto a su forma se fabrican ladrillos: macizos o huecos, con aspecto de cuñas o


adovelados para emplearlos en la construcción de arcos; y también con una de las
cabezas biseladas, para utilizarse en la construcción de parámetros curvos, y
especialmente en la de conductos de agua, tales como alcantarillas, etc.

DE ACUERDO A LA COCCIÓN

De acuerdo con la manera como se ha conducido la cocción. Los ladrillos se llaman


pintones, cuando han quedado crudos, y recabados, si la quema ha sido excesiva.

POR LA POSICIÓN DE LOS HUECOS

Actualmente la Industria Cerámica suministra al mercado bloques huecos para


paredes que se pueden clasificar en dos grupos, según si en su posición normal de
uso, estos huecos o tubos quedan horizontales o verticales.
También se fabrican con varias resistencias según sean para muros portantes o
tabiques de cerramiento. Por lo general sus caras son texturadas para asegurar una
buena adherencia del revoque.
Los ladrillos cerámicos huecos de cerramiento y portantes se fabrican en varias
medidas y permiten adaptarse a cualquier proyecto y modulación. La altura, el largo y
el modelo (Cantidad de agujeros) cambian según el fabricante

PROPIEDADES MECÁNICAS

La resistencia de los ladrillos es siempre mucho mayor que la de los morteros con los
cuales se les asienta.
La resistencia a la comprensión es de 240 kg/cm2, la cual puede llegar al doble en los
ladrillos macizos prensados, y bien quemados.

Ingeniería Civil
Página 4
INFORME DE ENSAYOS EN EL LABORATORIO TECNOLOGÍA DE LOS
MATERIALES

Un coeficiente de trabajo para albañilería de ladrillos muy aceptado entre nosotros, es


el de 10 kg/cm2.
La densidad de los ladrillos varía entre 1.6 a 2.5; generalmente se prescribe densidad
2.0 para ladrillos que se van a usar en buena albañilería. La densidad del polvo de
ladrillo varía entre 2.5 a 2.9.

ALABEO

La mayor concavidad o convexidad del ladrillo produce un aumento en el espesor de la


junta y disminuye la adherencia mortero-ladrillo al formarse vacíos en la zonas más
alabeadas. En este ensayo se utilizaron ladrillos enteros y solo se midió el alabeo en la
superficie de asiento lisa del ladrillo. El procedimiento fue el siguiente: Se colocó la
superficie de asiento rugosa de los ladrillos sobre una superficie plana y sobre la
superficie de asiento lisa se colocó una regla que conectó los extremos diagonalmente
opuestos de la unidad, luego se introdujo un pie de rey metálico graduada al milímetro
en la zona más alabeada.

Ingeniería Civil
Página 5
INFORME DE ENSAYOS EN EL LABORATORIO TECNOLOGÍA DE LOS
MATERIALES

4. MATERIALES

 Vernier
Es un instrumento utilizado para medir dimensiones de objetos
relativamente pequeños, desde centímetros hasta fracciones de. Es
sumamente delicado y debe manipularse con habilidad, cuidado
delicadeza, con precaución de no rayarlo ni doblarlo. Deben evitarse
especialmente las limaduras, que pueden alojarse entre sus piezas y
provocar daños.

 Regla
En este ensayo la regla nos es útil para trazar una recta diagonal sobre
el ladrillo y colocar el vernier en diferentes puntos de ella; y de esta
forma calcular el alabeo.

Ingeniería Civil
Página 6
INFORME DE ENSAYOS EN EL LABORATORIO TECNOLOGÍA DE LOS
MATERIALES

5. PROCEDIMIENTO

1. Ubicamos el ladrillo sobre una base horizontal y cuidamos que su cara


superior sea aquella donde se pueda apreciar a vista el alabeo de dicho
ladrillo.

2. Luego la regla es colocada en


una diagonal de la cara
superior o en todo caso, sobre
dos aristas opuestas de
esta misma.

Ingeniería Civil
Página 7
INFORME DE ENSAYOS EN EL LABORATORIO TECNOLOGÍA DE LOS
MATERIALES

3. Se observa el pequeño espacio del


ladrillo donde la regla no está
pegada a este, es decir el área
de concavidad o alabeo, y
empezamos a incrustar el vernier en
dicho lugar, presionándolo
minuciosamente hasta
que la punta logre penetrar por
completo al ladrillo.

4. Posteriormente retiramos el vernier incrustado, y se procede a tomar la


primera lectura correspondiente al alabeo del ladrillo.

5. Finalmente
volvemos a repetir este mismo procedimiento 3 veces más, promediando
las 4 medidas de alabeo obtenidas y hallando así nuestro resultado final.

Ingeniería Civil
Página 8
INFORME DE ENSAYOS EN EL LABORATORIO TECNOLOGÍA DE LOS
MATERIALES

6. RESULTADOS

 DATOS:

 Estos 2 tipos de ladrillo analizados (pandereta y King Kong estándar)


para que sean aceptados como buenos o aptos para usarlos en las
obras, no deben tener más de 3 mm de alabeo.

 El alabeo final del ladrillo analizado lo podemos determinar mediante


el uso de la siguiente fórmula:

ALABEO FINAL
Nº DE MEDIDA MEDIDAS DE ALABEO
(PROMEDIO)

A1 2.2 (A1+A2+A3+A4)/4

A2 1.9

A3 2.2 2.1

A4 2.1

A1 + A 2+....+ A n
ALABEO =
n

Donde:

A1, A2, …. ,An : mediciones de alabeo


tomadas en el
mismo ladrillo

n: número de mediciones hechas


 RESULTADOS:

A. LADRILLO PANDERETA:

Ingeniería Civil
Página 9
INFORME DE ENSAYOS EN EL LABORATORIO TECNOLOGÍA DE LOS
MATERIALES

B. LADRILLO KING KONG ESTÁNDAR:

Nº DE MEDIDA MEDIDAS DE ALABEO ALABEO FINAL (PROMEDIO)

A1 2.4 (A1+A2+A3+A4)/4

A2 2.6

A3 2.3 2.4

A4 2.1

Ingeniería Civil
Página 10
INFORME DE ENSAYOS EN EL LABORATORIO TECNOLOGÍA DE LOS
MATERIALES

7. CONCLUSIONES

La mayor concavidad o convexidad conduce a la formación de espacios libres.


Este ensayo tiene como finalidad ver las irregularidades de las unidades.
