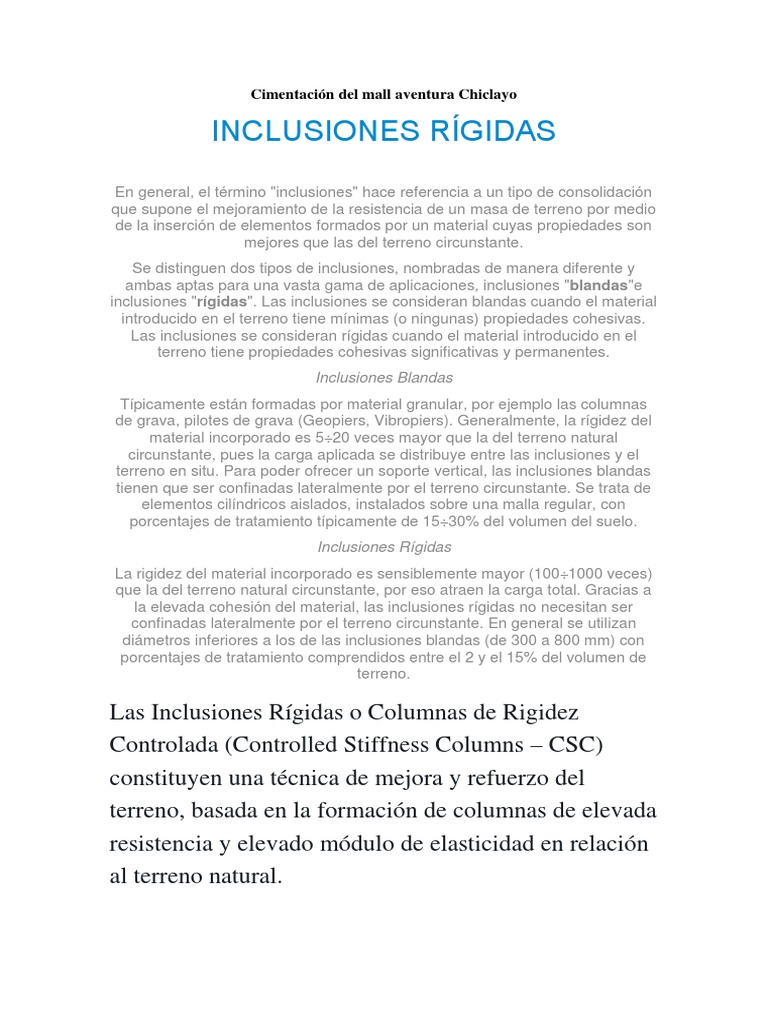

Cimentación del mall aventura Chiclayo

INCLUSIONES RÍGIDAS
En general, el término "inclusiones" hace referencia a un tipo de consolidación
que supone el mejoramiento de la resistencia de un masa de terreno por medio
de la inserción de elementos formados por un material cuyas propiedades son
mejores que las del terreno circunstante.
Se distinguen dos tipos de inclusiones, nombradas de manera diferente y
ambas aptas para una vasta gama de aplicaciones, inclusiones "blandas"e
inclusiones "rígidas". Las inclusiones se consideran blandas cuando el material
introducido en el terreno tiene mínimas (o ningunas) propiedades cohesivas.
Las inclusiones se consideran rígidas cuando el material introducido en el
terreno tiene propiedades cohesivas significativas y permanentes.
Inclusiones Blandas
Típicamente están formadas por material granular, por ejemplo las columnas
de grava, pilotes de grava (Geopiers, Vibropiers). Generalmente, la rígidez del
material incorporado es 5÷20 veces mayor que la del terreno natural
circunstante, pues la carga aplicada se distribuye entre las inclusiones y el
terreno en situ. Para poder ofrecer un soporte vertical, las inclusiones blandas
tienen que ser confinadas lateralmente por el terreno circunstante. Se trata de
elementos cilíndricos aislados, instalados sobre una malla regular, con
porcentajes de tratamiento típicamente de 15÷30% del volumen del suelo.
Inclusiones Rígidas
La rigidez del material incorporado es sensiblemente mayor (100÷1000 veces)
que la del terreno natural circunstante, por eso atraen la carga total. Gracias a
la elevada cohesión del material, las inclusiones rígidas no necesitan ser
confinadas lateralmente por el terreno circunstante. En general se utilizan
diámetros inferiores a los de las inclusiones blandas (de 300 a 800 mm) con
porcentajes de tratamiento comprendidos entre el 2 y el 15% del volumen de
terreno.

Las Inclusiones Rígidas o Columnas de Rigidez

Controlada (Controlled Stiffness Columns – CSC)
constituyen una técnica de mejora y refuerzo del
terreno, basada en la formación de columnas de elevada
resistencia y elevado módulo de elasticidad en relación
al terreno natural.
El objetivo fundamental de la técnica consiste en
permitir la cimentación de todo tipo de estructuras
sobre suelos blandos, alcanzándose un aumento de la
capacidad portante del terreno y una reducción de los
asientos bajo las cimentaciones.

Esta técnica puede ejecutarse en todo tipo de suelos,

incluyendo rellenos heterogéneos, suelos orgánicos,
turbas, arcillas, arenas, etc.
Usos frecuentes

Cimentación de estructuras, edificios y almacenes

Losas y firmes
Presas y diques
Tanques y silos
Rellenos y terraplenes

Proceso

El procedimiento de ejecución contempla la perforación por

desplazamiento lateral del terreno y sin extracción de material
hasta la profundidad de diseño; a continuación, y mediante
equipos de bombeo, se inyecta a baja presión el hormigón o
mortero a través de la parte inferior del varillaje y
simultáneamente se extrae a velocidad constante.

El resultado obtenido es una serie de columnas de rigidez mucho

mayor que la del terreno existente.

Sobre las Columnas de Rigidez Controlada CSC es necesario

colocar una capa o colchón de material compactado con el objeto
de facilitar la transferencia de cargas de la estructura al terreno
mejorado. De este modo, en el interior de dicha capa de
transferencia de cargas se produce un efecto arco que permite la
concentración de las cargas en las columnas, quedando un
reducido nivel de cargas en el suelo entre las mismas.

En el caso de cargas verticales, el principio de funcionamiento

consiste en una redistribución de las cargas de cimentación entre
las columnas y el suelo natural. De manera que en las cabezas de
las columnas se concentra la mayor parte de las cargas, quedando
el suelo natural con un nivel reducido de cargas, aunque capaz de
producir rozamiento negativo en la parte superior de las
columnas. Así, en las capas de suelos mejoradas con las columnas
CSC se produce un efecto “sandwich” provocado por el equilibrio
entre el rozamiento negativo en la parte superior y la combinación
de rozamiento positivo y/o resistencia por punta en la parte
inferior de las columnas.

En algunos casos concretos donde se requiere un elevado refuerzo

del terreno, y/o se consideran importantes esfuerzos horizontales
en las columnas, es necesario disponer barras de acero de refuerzo
para el diseño de las columnas de rigidez controlada.

La distribución de cargas dependerá de varios factores como son

la rigidez de la cimentación y del terreno, el espesor de la capa de
transferencia de cargas o el espacio entre las columnas y la
rigidez de las mismas.

Ventajas

Mejora de la capacidad portante del terreno y reducción de su

deformabilidad
Se consiguen altos rendimientos, reduciendo por tanto plazos de
ejecución
Reducción de los costos de las estructuras necesarias mediante
otros métodos tradicionales de cimentación profunda
Utilización de esta técnica en cualquier tipo de terreno
compresible, e incluso de alto contenido en materia orgánica
No se producen vibraciones, por lo que es una técnica adecuada
cuando existen estructuras adyacentes
Se evita la excavación y reemplazo de suelos de baja calidad,
reduciendo en gran medida la producción de residuos con
respecto a otras técnicas
Se realiza toda la longitud de las columnas de rigidez controlada
en la obra en un solo tramo, sin necesidad de ejecutar uniones
Garantía de calidad

Los elementos de las inclusiones rígidas son controlados antes,

durante y después de su instalación para garantizar que la
solución sea de la más alta calidad. Se pueden ejecutar una gran
variedad de ensayos tales como:

 Ensayos de campo para verificar los parámetros de

producción de las columnas
 Grabación y registro digital de los parámetros de ejecución
 Ensayos de integridad de la columna, pruebas de carga,
ensayos de resistencia a compresión del material y
verificación del diámetro de las mismas
 El tipo y la frecuencia de las pruebas varían según la
dimensión del proyecto y el contexto geotécnico.
