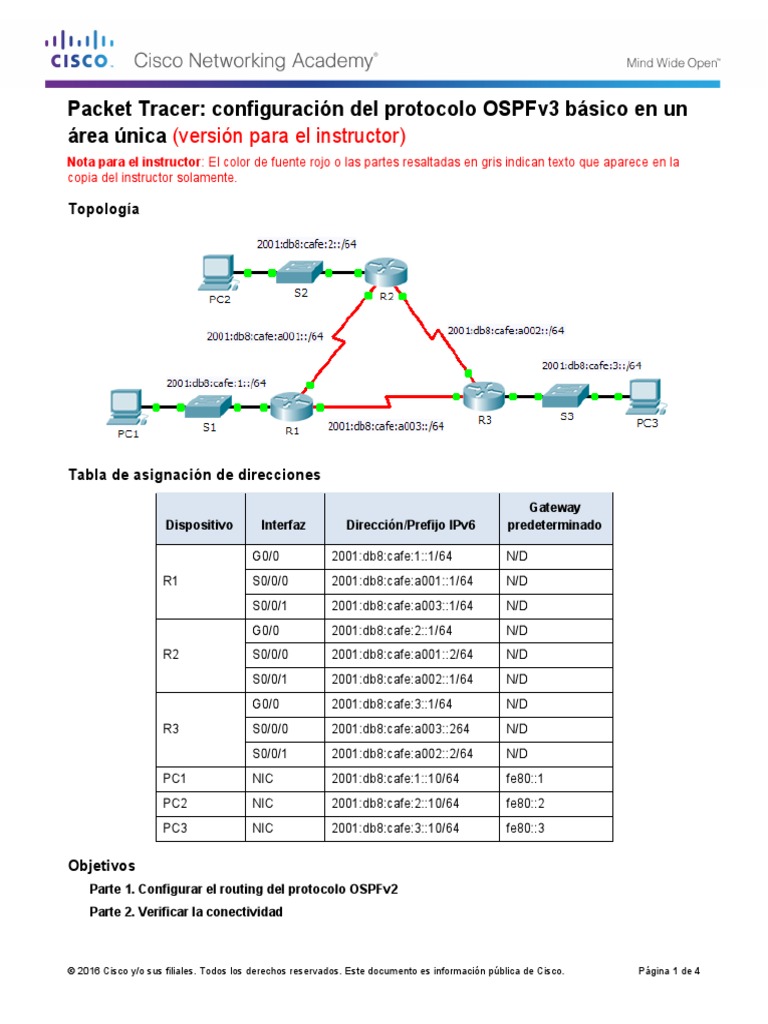

Packet Tracer: configuración del protocolo OSPFv3 básico en un

área única (versión para el instructor)

Nota para el instructor: El color de fuente rojo o las partes resaltadas en gris indican texto que aparece en la
copia del instructor solamente.

Topología

Tabla de asignación de direcciones

Gateway
Dispositivo Interfaz Dirección/Prefijo IPv6 predeterminado

G0/0 2001:db8:cafe:1::1/64 N/D

R1 S0/0/0 2001:db8:cafe:a001::1/64 N/D
S0/0/1 2001:db8:cafe:a003::1/64 N/D
G0/0 2001:db8:cafe:2::1/64 N/D
R2 S0/0/0 2001:db8:cafe:a001::2/64 N/D
S0/0/1 2001:db8:cafe:a002::1/64 N/D
G0/0 2001:db8:cafe:3::1/64 N/D
R3 S0/0/0 2001:db8:cafe:a003::264 N/D
S0/0/1 2001:db8:cafe:a002::2/64 N/D
PC1 NIC 2001:db8:cafe:1::10/64 fe80::1
PC2 NIC 2001:db8:cafe:2::10/64 fe80::2
PC3 NIC 2001:db8:cafe:3::10/64 fe80::3

Objetivos
Parte 1. Configurar el routing del protocolo OSPFv2
Parte 2. Verificar la conectividad

© 2016 Cisco y/o sus filiales. Todos los derechos reservados. Este documento es información pública de Cisco. Página 1 de 4
Packet Tracer: configuración del protocolo OSPFv3 básico en un área única

Aspectos básicos
En esta actividad, la asignación de direcciones IPv6 ya está configurada. Usted es responsable de configurar
la topología de los tres routers con el protocolo OSPFv2 básico de un área única y, luego, verificar la
conectividad entre los terminales.
Nota: La topología es la misma que se utilizó en los ejemplos del capítulo. Además, el estudiante realizó una
práctica de la configuración de esta topología en las actividades del verificador de sintaxis. Por lo tanto, el
estudiante debería poder completar esta actividad con asistencia mínima.

Parte 1: Configurar el routing del protocolo OSPFv2

Paso 1: Configurar el protocolo OSPFv3 en el R1, R2 y R3.
Utilice los siguientes requisitos para configurar el routing del protocolo OSPF en los tres routers:
- Habilitación del routing IPv6
- ID de proceso 10
- ID del router para cada router: R1 = 1.1.1.1; R2 = 2.2.2.2; R3 = 3.3.3.3
- Habilitación del protocolo OSPFv3 en cada interfaz
Nota: Packet Tracer, versión 6.0.1, no admite el comando auto-cost reference-bandwidth, con lo cual,
usted no ajustará los costos del ancho de banda en esta actividad.

Paso 2: Verificar que el routing del protocolo OSPF esté en funcionamiento.

Verifique que cada router haya establecido adyacencias con los otros dos routers. Verifique que la tabla de
routing tenga una ruta a cada red en la topología.

Parte 2: Verificar la conectividad

Cada equipo debería poder hacer ping a los otros dos equipos. Si no es así, revise la configuración.
Nota: Esta actividad se califica únicamente con pruebas de conectividad. En la ventana de instrucciones no
se mostrará su puntuación. Para ver su puntuación, haga clic en Verificar resultados > Elementos de
evaluación. Para ver los resultados de una prueba de conectividad específica, haga clic en Verificar
resultados > Pruebas de conectividad.

!--------------------------
!R1
!--------------------------
ena
conf t
!
ipv6 unicast-routing
!
ipv6 router ospf 10
router-id 1.1.1.1
end
clear ipv6 ospf process

© 2017 Cisco y/o sus filiales. Todos los derechos reservados. Este documento es información pública de Cisco. Página 2 de 4
Packet Tracer: configuración del protocolo OSPFv3 básico en un área única

conf t
!
interface GigabitEthernet 0/0
ipv6 ospf 10 area 0
!
interface Serial0/0/0
ipv6 ospf 10 area 0
!
interface Serial0/0/1
ipv6 ospf 10 area 0
!
end

!--------------------------
!R2
!--------------------------
ena
conf t
!
ipv6 unicast-routing
!
ipv6 router ospf 10
router-id 2.2.2.2
end
clear ipv6 ospf process
y

conf t
!
interface GigabitEthernet 0/0
ipv6 ospf 10 area 0
!
interface Serial0/0/0
ipv6 ospf 10 area 0
!

© 2017 Cisco y/o sus filiales. Todos los derechos reservados. Este documento es información pública de Cisco. Página 3 de 4
Packet Tracer: configuración del protocolo OSPFv3 básico en un área única

interface Serial0/0/1
ipv6 ospf 10 area 0
!
end

!--------------------------
!R3
!--------------------------
ena
conf t
!
ipv6 unicast-routing
!
ipv6 router ospf 10
router-id 3.3.3.3
end
clear ipv6 ospf process
y

conf t
!
interface GigabitEthernet 0/0
ipv6 ospf 10 area 0
!
interface Serial0/0/0
ipv6 ospf 10 area 0
!
interface Serial0/0/1
ipv6 ospf 10 area 0
!
end
